🔥 内容介绍

多旋翼无人机凭借其灵活机动、操作便捷的特点，在航拍测绘、电力巡检、应急救援等领域得到广泛应用。精准的导航定位是无人机完成复杂任务的前提，而单一导航传感器（如 GPS、IMU）往往受环境干扰或自身性能限制，难以满足高精度、高可靠性的导航需求。组合导航系统通过融合多源传感器信息，可实现优势互补，显著提升导航精度和鲁棒性。多源信息融合算法作为组合导航系统的核心，直接决定了导航性能的优劣。

多旋翼无人机组合导航系统的构成与信息融合需求

多旋翼无人机组合导航系统通常集成多种传感器，各类传感器的性能特点决定了其在导航中的作用，也凸显了信息融合的必要性。

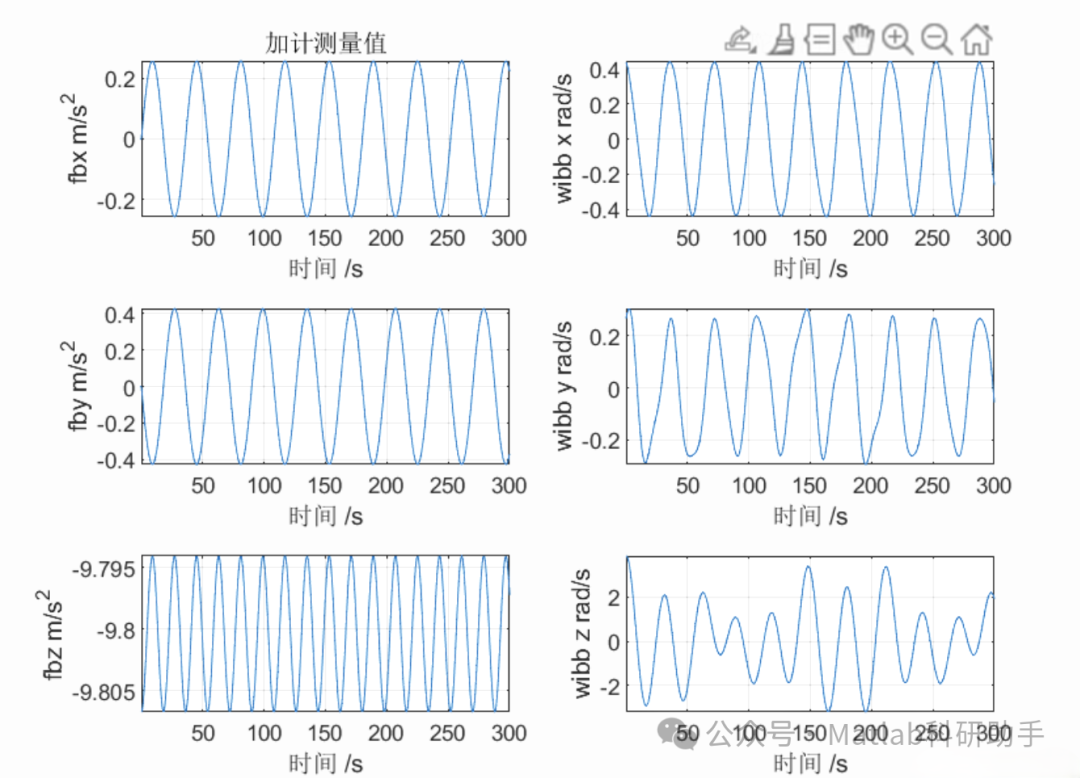

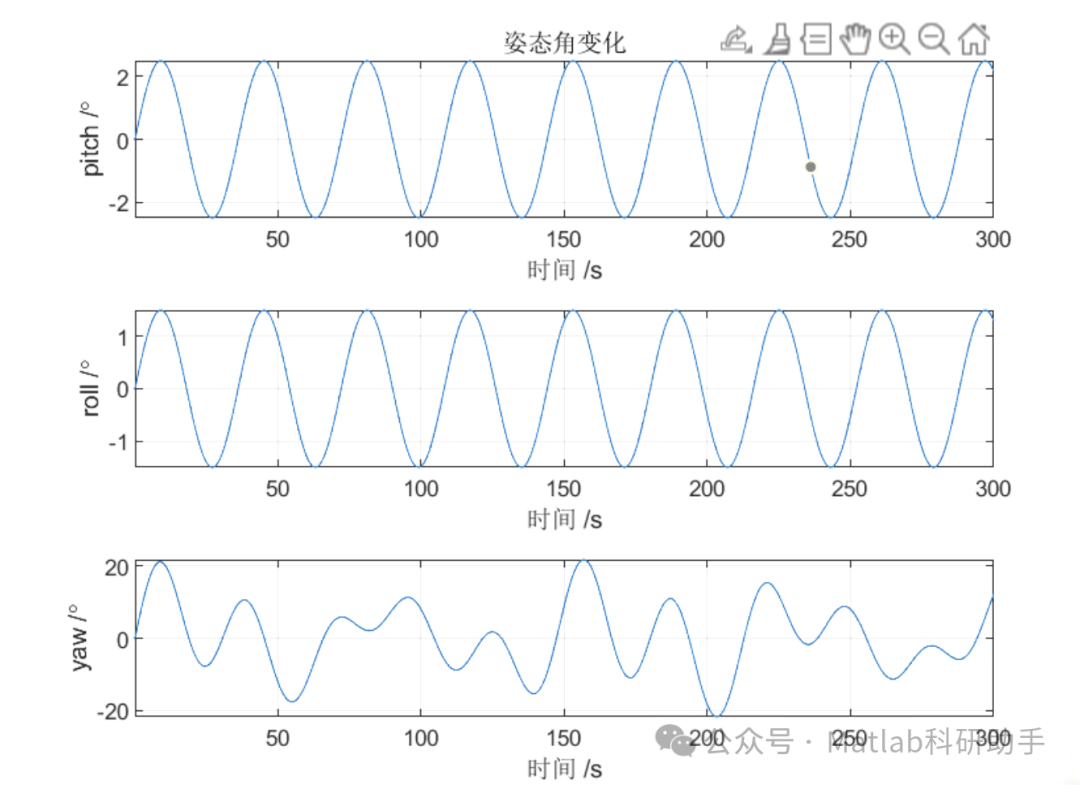

惯性测量单元（IMU）是无人机导航的核心传感器，由加速度计和陀螺仪组成，可实时输出无人机的加速度和角速度，通过积分运算得到位置、速度和姿态信息。IMU 的优势是输出频率高（通常达 100Hz 以上）、不受外界环境干扰，但其测量误差会随时间累积（尤其是低成本 MEMS IMU），长期导航精度急剧下降。

全球导航卫星系统（GNSS，如 GPS、北斗）可提供全球范围内的绝对位置和速度信息，误差不随时间累积，但其信号易受遮挡（如建筑物、树木）或电磁干扰影响，可能出现定位跳变甚至失锁，且输出频率较低（通常为 1-10Hz）。

视觉传感器（如单目相机、双目相机、视觉里程计 VO）可通过识别地面特征点估算无人机的相对运动，在 GNSS 信号失效的室内或城市峡谷环境中仍能工作，但易受光照变化、纹理缺失等因素影响，且长时间运行会累积漂移误差。

激光雷达（LiDAR）可通过扫描周围环境生成三维点云，实现高精度相对定位和环境感知，抗光照干扰能力强，但设备成本较高、数据处理量大，适用于对精度要求较高的场景。

气压计与磁罗盘分别用于辅助测量高度和航向角，成本低但易受气压波动、电磁干扰影响，精度较低。

多源信息融合的核心需求是弥补单一传感器的缺陷：例如，用 GNSS 的绝对定位信息校准 IMU 的累积误差，用 IMU 的高频输出平滑 GNSS 的跳变，用视觉或 LiDAR 在 GNSS 失效时维持短期导航精度。融合算法需解决传感器时空同步、误差建模、冲突信息处理等问题，实现多源数据的高效融合。

多源信息融合的关键算法

多旋翼无人机组合导航系统中，常用的信息融合算法可分为滤波类算法和非滤波类算法，其中滤波类算法因能处理动态系统的不确定性而应用最广泛。

卡尔曼滤波（KF）及其扩展算法

卡尔曼滤波是线性系统中最优的递归估计算法，其核心思想是通过预测 - 更新循环，基于系统模型和测量模型最小化状态估计误差的方差。在组合导航中，KF 适用于传感器模型和系统动态特性均为线性的场景（如简化的低空匀速飞行模型），但实际无人机运动是非线性的，因此需采用扩展形式。

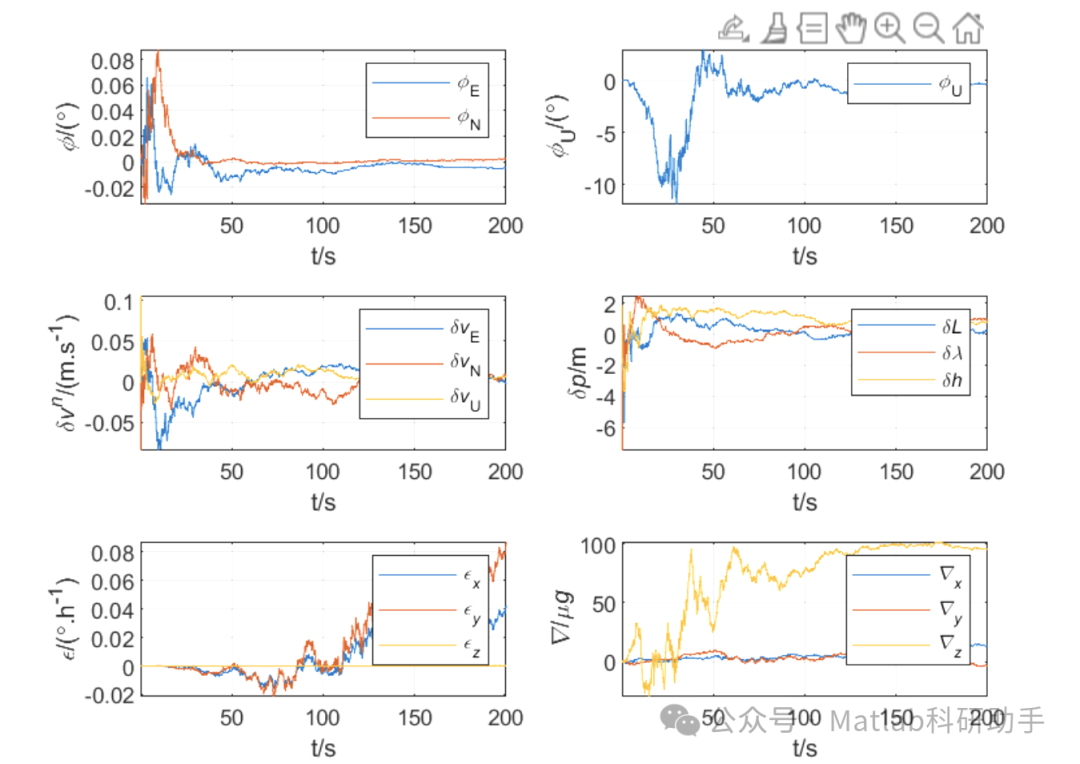

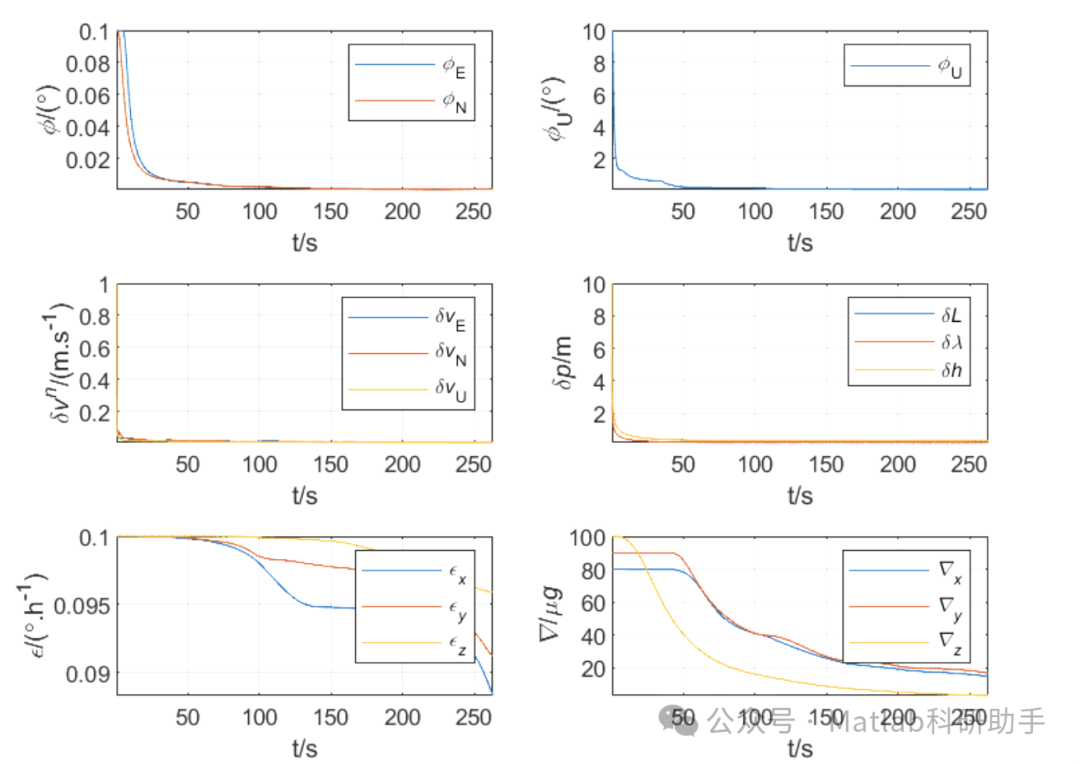

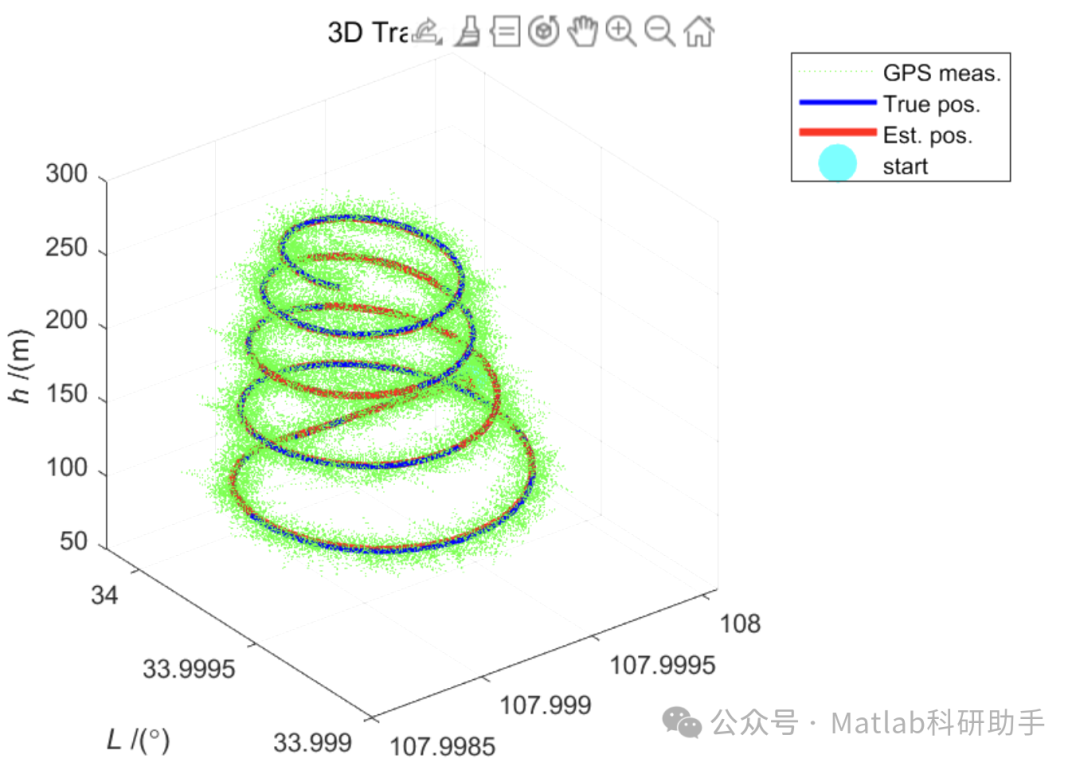

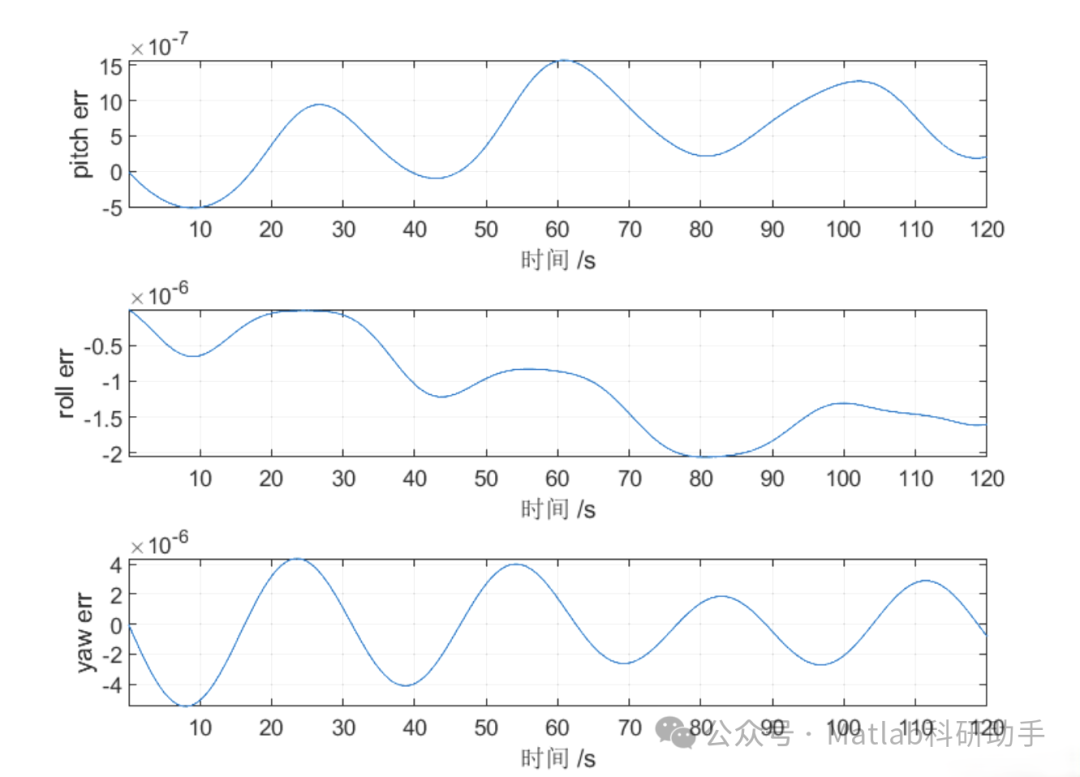

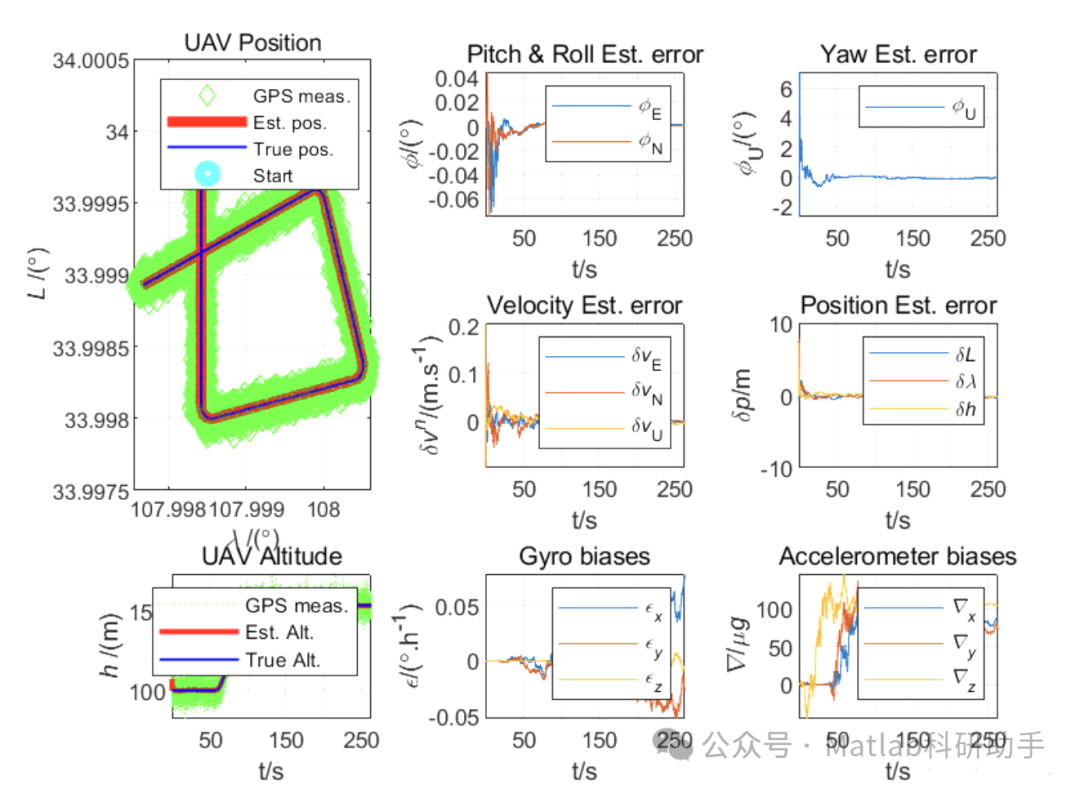

扩展卡尔曼滤波（EKF）是处理非线性系统的经典方法，通过对非线性模型在当前估计值处进行一阶泰勒展开，将其近似为线性模型，再应用标准 KF 进行状态估计。在组合导航中，EKF 常用于融合 IMU 与 GNSS 数据：IMU 提供的加速度和角速度用于预测无人机的状态（位置、速度、姿态），GNSS 的定位结果用于更新状态估计，校正 IMU 的累积误差。EKF 的优势是计算量小、实时性好，但线性化近似会引入误差，在无人机做大机动（如快速转弯、俯冲）时，非线性误差显著，可能导致滤波发散。

无迹卡尔曼滤波（UKF）针对 EKF 的线性化缺陷，采用无迹变换（UT）通过选取一组 sigma 点近似状态的概率分布，避免对非线性函数的直接线性化，能更准确地捕捉非线性特性。在融合视觉与 IMU 数据时，UKF 可更好地处理相机投影模型的非线性，提高姿态估计精度。与 EKF 相比，UKF 的估计精度更高，但计算量略大，适用于对精度要求较高的场景。

粒子滤波（PF）

粒子滤波是一种基于蒙特卡洛采样的非线性非高斯滤波算法，通过大量粒子（样本）近似系统状态的后验概率分布，适用于任何非线性、非高斯系统。在组合导航中，当传感器噪声（如 GNSS 遮挡时的突变噪声）或系统模型（如无人机复杂机动）呈现非高斯特性时，PF 的性能优于 EKF 和 UKF。

例如，在室内无 GNSS 环境下，PF 可融合 IMU 与视觉里程计数据：通过 IMU 预测无人机的状态，生成大量粒子；根据视觉里程计的观测结果计算每个粒子的权重，权重越大表示该粒子与观测的匹配度越高；通过重采样保留高权重粒子，淘汰低权重粒子，实现状态的准确估计。PF 的优势是灵活性强，能处理复杂非线性问题，但其计算量随粒子数量增加呈指数增长，实时性较差，在多旋翼无人机的嵌入式平台上应用受限，需通过粒子数量优化（如自适应重采样）或硬件加速（如 GPU）提升效率。

联邦卡尔曼滤波（FKF）

联邦卡尔曼滤波是一种分布式滤波算法，适用于多传感器多子系统的融合场景。在组合导航中，FKF 将多个传感器（如 IMU、GNSS、视觉、LiDAR）分为若干子滤波器（如 IMU-GNSS 子系统、IMU - 视觉子系统），各子滤波器独立运行，通过主滤波器融合子滤波器的估计结果，同时将主滤波器的全局估计反馈给子滤波器进行重置，避免子系统误差累积。

FKF 的优势是模块化设计，便于新增传感器（如临时加装 LiDAR），且某一子系统故障（如视觉失效）时，其他子系统仍能正常工作，提升了系统的容错性和鲁棒性。在多旋翼无人机的复杂任务中（如跨室内外环境导航），FKF 可灵活切换融合策略，确保导航连续性。

图优化（Graph Optimization）

图优化是一种非滤波类融合算法，将导航过程建模为一个图：节点表示无人机在不同时刻的状态（位置、姿态），边表示传感器测量（如 IMU 的运动约束、GNSS 的绝对位置约束、视觉的相对位姿约束），通过最小化所有边的残差（测量值与预测值的偏差）优化节点状态，得到全局最优估计。

与滤波算法的递归性不同，图优化是一种批处理算法，可利用历史数据进行全局优化，有效抑制累积误差。在视觉 - IMU 融合中，图优化通过滑动窗口（如仅优化最近 N 个时刻的状态）平衡计算量与精度，既能修正过去的估计误差，又能满足实时性要求（如 VINS-Mono 算法）。图优化的优势是精度高，尤其适用于长航时任务，但计算复杂度随窗口大小增加而增长，需高效的稀疏矩阵求解技术（如 Cholesky 分解）支持。

多传感器融合策略与应用场景

多旋翼无人机的信息融合策略需根据任务场景和传感器配置动态调整，常见的融合模式包括松耦合和紧耦合，以及针对特定场景的混合策略。

松耦合融合

松耦合是指各传感器先独立输出导航结果（如 GNSS 输出位置速度、视觉输出相对位姿），再通过融合算法（如 EKF）融合这些结果。例如，IMU 输出的位置信息与 GNSS 的定位结果进行融合，校正 IMU 漂移。松耦合的优势是传感器接口简单、易于实现，但依赖各传感器的独立定位精度，当某一传感器输出失效（如 GNSS 跳变）时，融合结果受影响较大，适用于传感器性能稳定的开阔环境（如高空巡航）。

紧耦合融合

紧耦合直接融合传感器的原始测量数据（如 GNSS 的伪距、伪距率，视觉的特征点坐标），而非独立导航结果，可在传感器部分失效（如 GNSS 仅能接收到 3 颗卫星）时仍能利用有效信息进行融合。例如，IMU 与 GNSS 的紧耦合中，GNSS 的伪距测量用于更新 IMU 的状态估计，即使卫星数量不足，仍能通过伪距残差约束状态漂移。紧耦合的精度和鲁棒性优于松耦合，但对传感器模型的准确性要求更高（如需精确校准 GNSS 与 IMU 的时间同步误差），适用于复杂环境（如城市峡谷、低空突防）。

混合融合与场景适配

在实际应用中，组合导航系统常采用混合融合策略：例如，正常环境下用紧耦合融合 IMU 与 GNSS，确保高精度；当 GNSS 信号减弱时，自动切换为松耦合融合 IMU 与视觉，维持导航连续性；当视觉也失效时，仅依赖 IMU 并通过零速校正（ZUPT）减少漂移。

航拍测绘场景：需厘米级定位精度，采用 “IMU+GNSS+LiDAR” 紧耦合融合，利用 LiDAR 的高精度点云约束绝对位置，消除 GNSS 多路径误差；

室内巡检场景：无 GNSS 信号，采用 “IMU + 视觉 + 气压计” 松耦合融合，视觉提供相对位姿，气压计辅助高度测量，通过图优化修正累积误差；

应急救援场景：环境动态变化（如建筑物遮挡、电磁干扰），采用联邦卡尔曼滤波融合多传感器，某一传感器失效时自动切换至冗余传感器，确保导航不中断。

融合算法的挑战与优化方向

多旋翼无人机组合导航的信息融合仍面临诸多挑战，需通过算法优化和技术创新突破瓶颈。

时间同步与标定误差

不同传感器的采样频率和时间戳存在差异（如 IMU 为 200Hz，GNSS 为 10Hz），时间同步误差会导致测量数据与系统状态不匹配，降低融合精度。需通过硬件同步（如使用统一时钟源）或软件时间戳校准（如线性插值）减少同步误差。此外，传感器之间的安装误差（如 IMU 与相机的相对位置和姿态）需通过离线标定（如基于棋盘格的手眼标定）或在线校准（如在融合算法中加入标定参数作为状态变量）消除。

动态环境适应性

无人机在复杂环境（如强电磁干扰、快速光照变化）中，传感器数据可能出现突变或失效，传统滤波算法易因噪声模型失配而发散。需设计鲁棒滤波算法：例如，基于 H∞滤波的融合算法通过最小化最坏情况下的估计误差，提升对噪声不确定性的容忍度；基于自适应卡尔曼滤波的算法可在线估计噪声协方差矩阵，动态调整滤波增益。

计算效率与实时性

多源信息融合的计算量随传感器数量和算法复杂度增加而增长，而无人机嵌入式平台（如 NVIDIA Jetson 系列）的算力有限，难以满足复杂算法的实时性要求。需通过算法轻量化（如简化系统模型、减少粒子数量）或硬件加速（如采用 FPGA 实现滤波算法的并行计算）平衡精度与实时性。

未来发展趋势

随着传感器技术和人工智能的发展，多源信息融合算法正朝着智能化、自适应方向演进。例如，基于深度学习的融合算法可通过神经网络自动学习传感器的非线性模型和噪声特性，无需人工建模；联邦学习框架可实现多无人机间的分布式信息融合，提升群体导航的鲁棒性；数字孪生技术将物理无人机与虚拟导航模型实时映射，通过仿真优化融合策略，实现动态场景下的精准导航。这些技术创新将推动多旋翼无人机在更复杂、更严苛的环境中实现自主可靠运行。
