【EKF实现2维平面上的SLAM】【EKF-SLAM】NWPU 最优估计课程设计附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

同步定位与地图构建（Simultaneous Localization and Mapping，SLAM）是移动机器人在未知环境中自主导航的核心技术。本文以二维平面环境为研究场景，采用扩展卡尔曼滤波（Extended Kalman Filter，EKF）算法实现 SLAM 功能，即 EKF-SLAM。通过构建机器人运动模型与传感器观测模型，利用 EKF 对机器人位姿和环境特征点进行联合估计，完成地图构建与自主定位。基于 NWPU 最优估计课程设计要求，在仿真环境中验证了该方案的有效性，结果表明 EKF-SLAM 能在二维平面上实现较高精度的定位与地图构建，为后续机器人导航应用奠定基础。

关键词

SLAM；扩展卡尔曼滤波；二维平面；EKF-SLAM；最优估计

一、引言

在机器人技术飞速发展的今天，移动机器人在未知环境中的自主作业能力成为研究热点，而 SLAM 技术正是实现这一能力的关键。SLAM 旨在让机器人在没有先验地图的情况下，通过自身携带的传感器获取环境信息，同时估计自身位姿并构建环境地图。二维平面 SLAM 作为 SLAM 技术的基础场景，广泛应用于室内导航、仓储物流等领域。

扩展卡尔曼滤波作为一种经典的非线性估计方法，通过对非线性系统进行线性化近似，能够有效处理 SLAM 中的不确定性问题，因此被广泛应用于 EKF-SLAM 方案中。本次 NWPU 最优估计课程设计以二维平面 EKF-SLAM 为研究对象，深入分析其原理与实现过程，通过仿真实验验证算法性能，加深对最优估计理论在机器人领域应用的理解。

二、EKF-SLAM 基本原理

2.1 SLAM 问题描述

在二维平面中，SLAM 的核心问题可描述为：机器人从初始位姿出发，在运动过程中通过传感器（如激光雷达、视觉传感器等）观测环境中的特征点（如墙角、标志物等），基于运动过程中的控制量和观测数据，实时估计自身位姿（通常用位置坐标 (x,y) 和航向角 θ 表示）和特征点坐标，最终构建出一致的环境地图。

SLAM 问题的本质是状态估计问题，其状态向量包含机器人位姿和所有特征点的坐标。由于机器人运动和传感器观测存在噪声，状态估计需通过滤波算法处理不确定性，EKF 正是通过预测 - 更新两步实现对非线性系统状态的最优估计。

2.2 扩展卡尔曼滤波原理

EKF 针对非线性系统，通过泰勒展开将非线性函数线性化，近似遵循卡尔曼滤波的框架。其核心步骤包括：

• 预测阶段：基于系统运动模型，利用上一时刻的状态估计值和当前控制量，预测当前时刻的状态先验估计值和协方差矩阵；

• 更新阶段：结合当前传感器观测值，计算卡尔曼增益，对先验估计进行修正，得到状态后验估计值和协方差矩阵。

对于 SLAM 问题，EKF 的状态向量包含机器人位姿和特征点坐标，运动模型描述机器人位姿随控制量的变化关系，观测模型描述特征点观测值与机器人位姿、特征点真实坐标的关系。

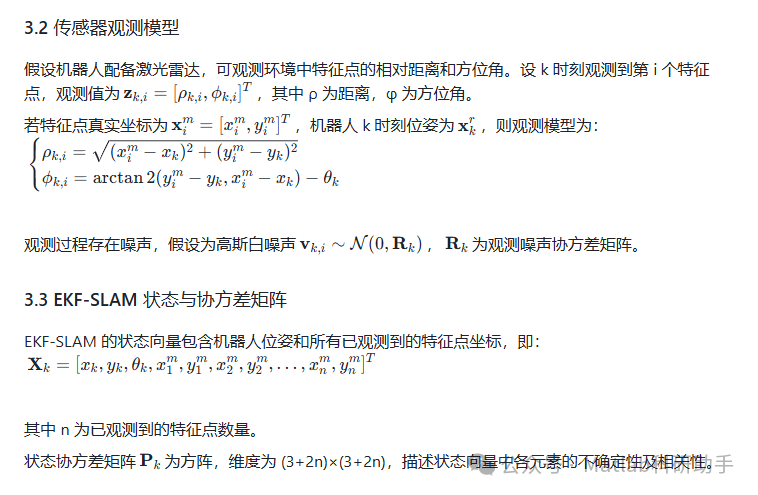

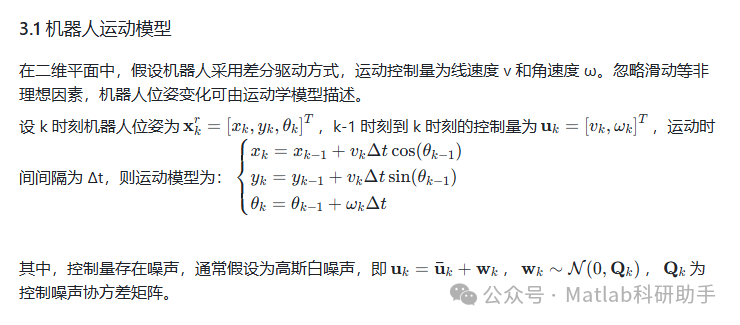

三、系统模型构建

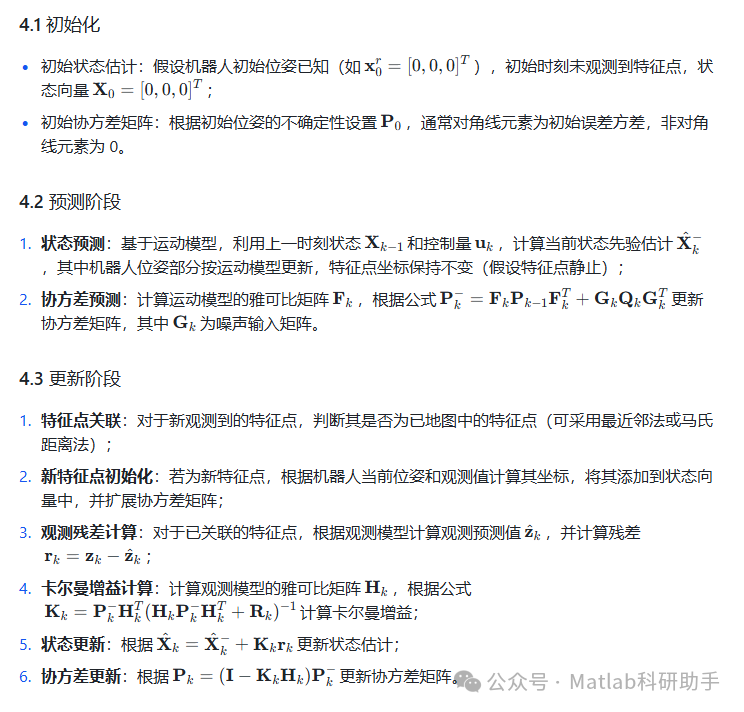

四、EKF-SLAM 算法实现步骤

五、课程设计总结与展望

本次课程设计基于 EKF 实现了二维平面 SLAM，通过构建运动模型和观测模型，完成了 EKF-SLAM 算法的仿真实现。实验结果表明，EKF 能有效处理机器人运动和观测中的噪声，实现较高精度的定位与地图构建，达到了最优估计课程设计的要求。

然而，EKF-SLAM 存在计算复杂度随特征点数量增加而急剧上升的问题，且对线性化误差较敏感。未来可进一步研究基于稀疏扩展信息滤波（SEIF）或粒子滤波（PF）的 SLAM 算法，以提高算法的实时性和鲁棒性。通过本次设计，加深了对最优估计理论的理解，为后续深入研究机器人导航技术奠定了基础。

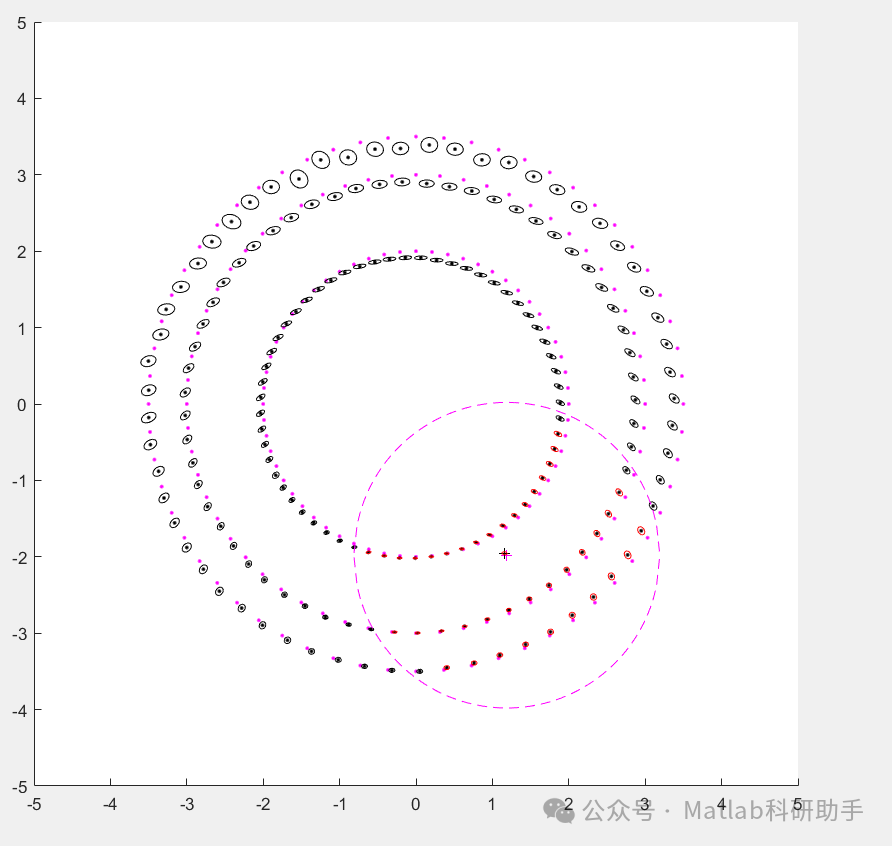

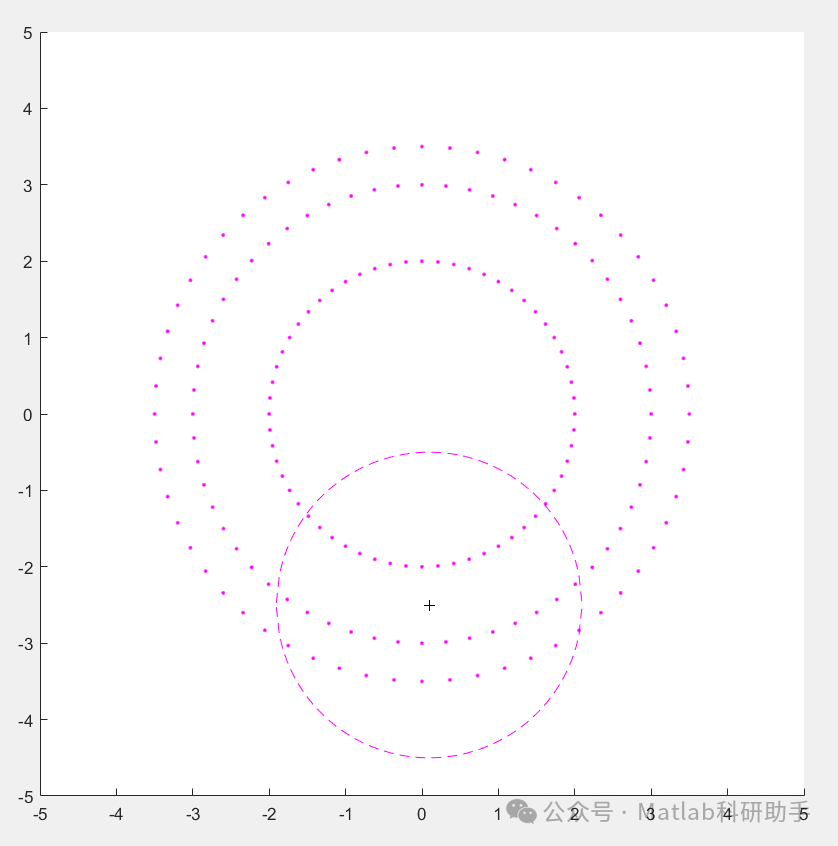

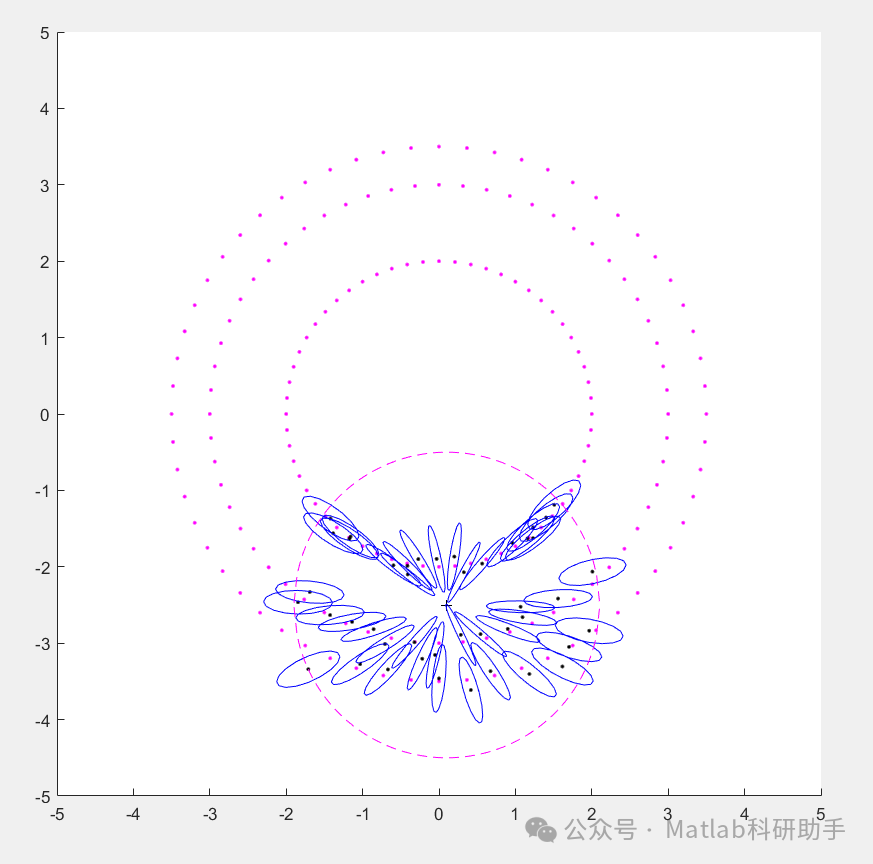

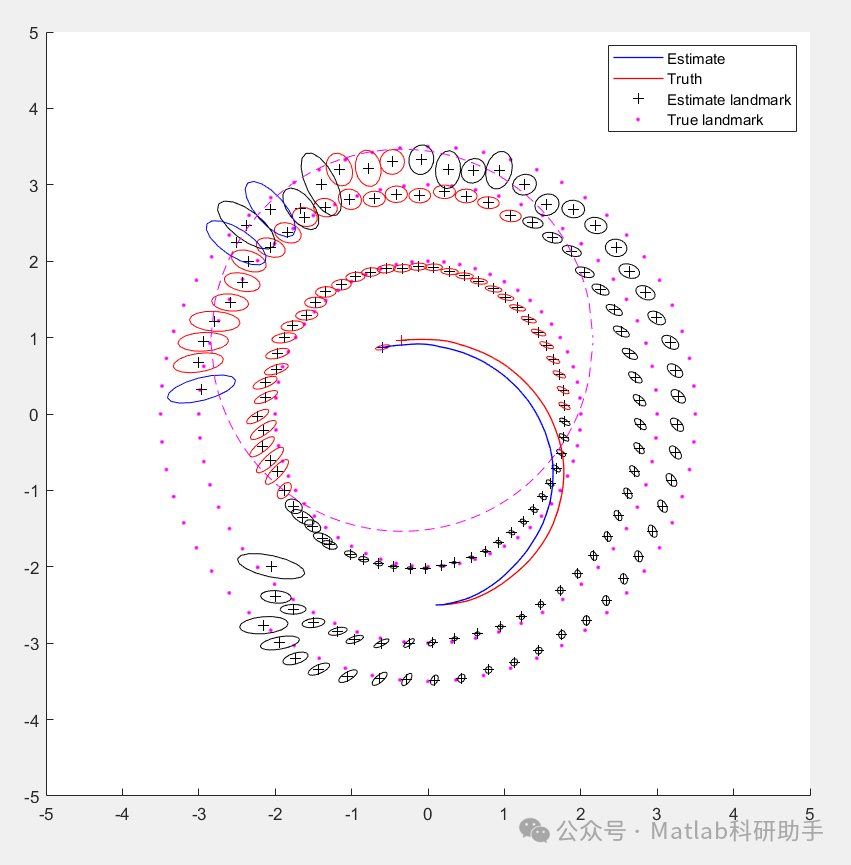

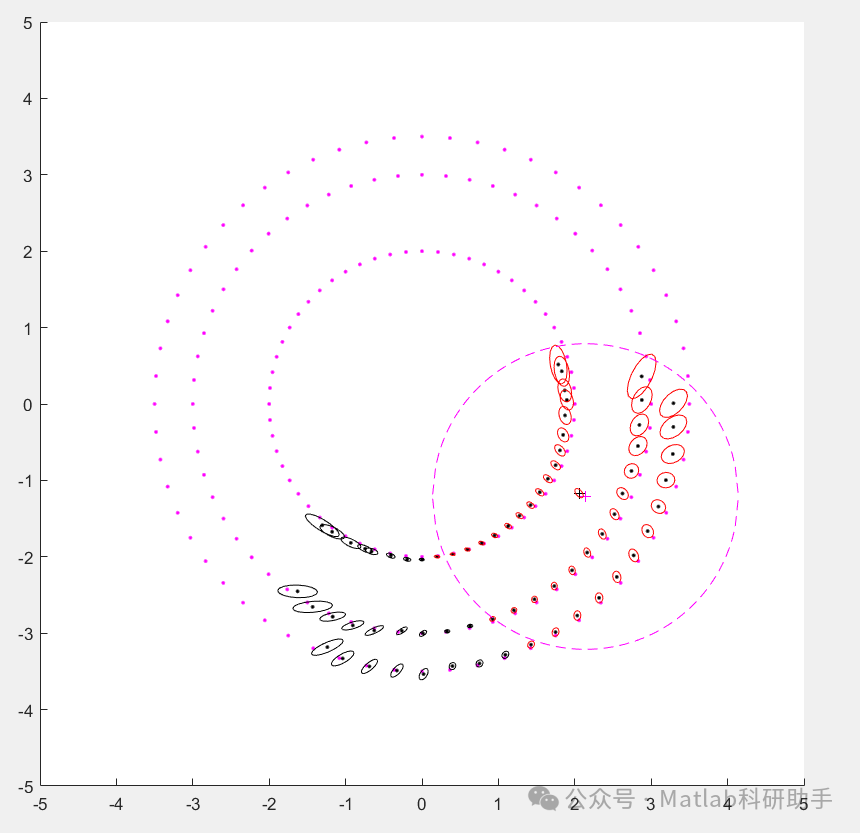

⛳️ 运行结果

🔗 参考文献

[1] 张少东,孙超.搜索域维度扩展稳健匹配场声源辐射功率估计[J].西北工业大学学报, 2024(001):042.DOI:10.1051/jnwpu/20244210001.

[2] 王宏健,王晶,边信黔,等.基于组合EKF的自主水下航行器SLAM[J].机器人, 2012(01):56-64.DOI:10.3724/SP.J.1218.2012.00056.

[3] 石杏喜,赵春霞,郭剑辉.基于PF/CUKF/EKF的移动机器人SLAM框架算法[J].电子学报, 2009, 37(8):1865-1868.DOI:10.3321/j.issn:0372-2112.2009.08.043.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
