内点法求最优潮流附matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

最优潮流（Optimal Power Flow, OPF）是电力系统运行与规划中的核心问题，其目标是在满足系统安全约束的前提下，通过优化发电机出力、变压器分接头等控制变量，实现发电成本最小化、网损最小化等经济或技术目标。内点法作为一种高效的数学优化方法，凭借收敛速度快、处理大规模约束问题能力强等优势，已成为求解最优潮流的主流算法之一。本文将详细阐述内点法的基本原理、在最优潮流中的具体应用步骤及关键技术，为电力系统优化运行提供理论支撑。

最优潮流问题的数学模型

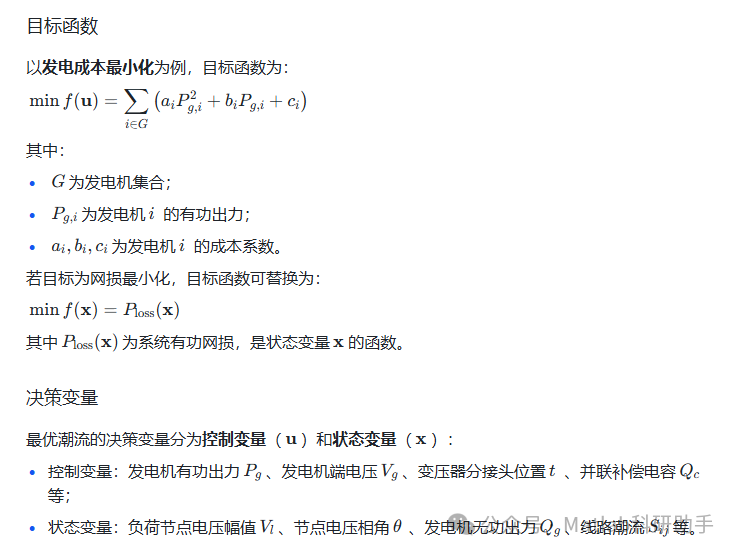

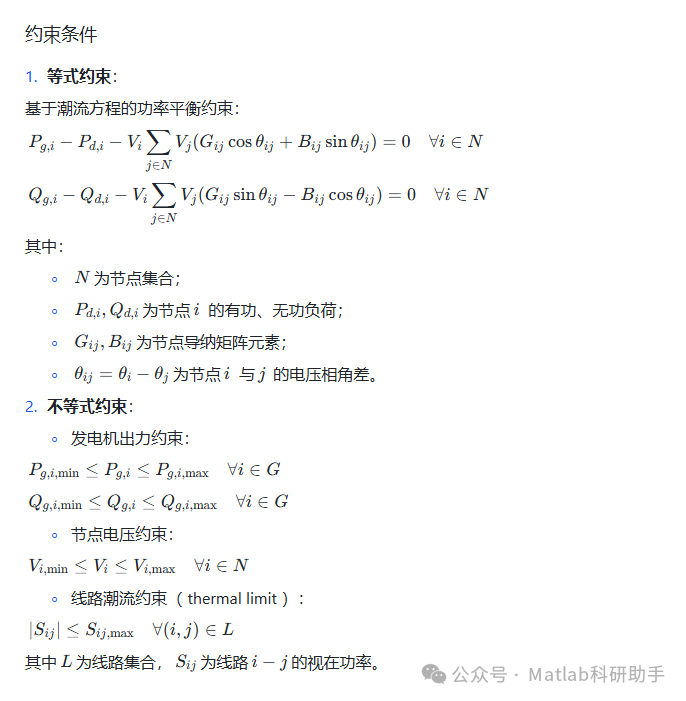

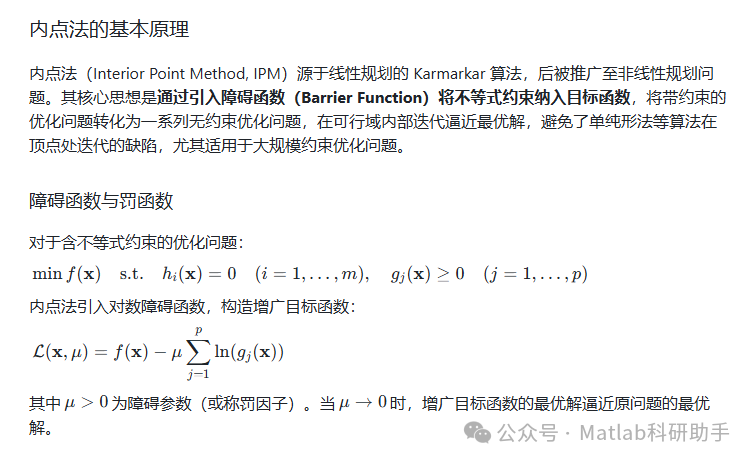

最优潮流问题本质上是一个带约束的非线性规划问题，其数学模型可描述为：

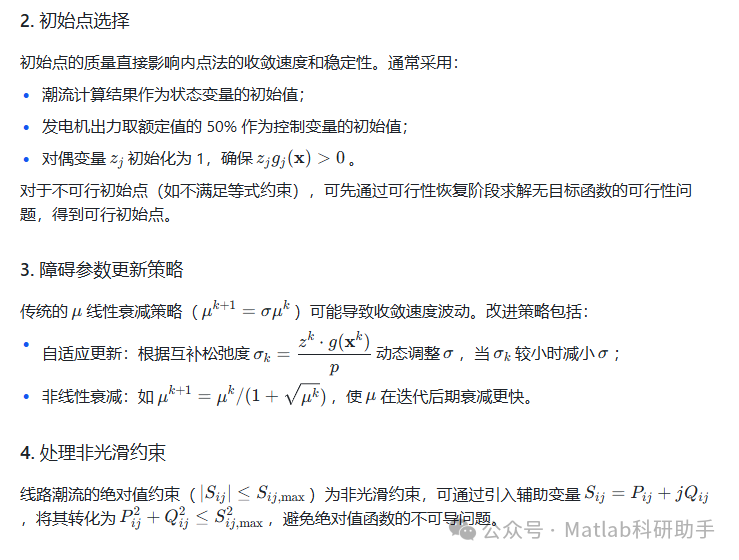

关键技术与改进

1. 稀疏矩阵处理

最优潮流的雅可比矩阵和海森矩阵具有高度稀疏性（非零元素占比通常小于 5%），采用稀疏存储技术（如压缩稀疏行 CSR 格式）和稀疏线性方程组求解器（如 PARDISO、UMFPACK）可显著降低内存占用和计算时间，尤其适用于大规模电力系统（如 1000 节点以上）。

算例分析与性能对比

以 IEEE 30 节点系统和 IEEE 118 节点系统为测试案例，对比内点法与其他算法（如牛顿法、粒子群优化）的性能：

1. IEEE 30 节点系统

• 系统参数：6 台发电机，24 条线路，4 个变压器分接头，2 个并联电容；

• 目标函数：发电成本最小化（二次成本函数）；

• 内点法性能：迭代次数 12 次，收敛时间 0.08s，发电总成本 804.5 $/h，网损 4.5MW。

2. IEEE 118 节点系统

• 系统参数：54 台发电机，186 条线路，19 个变压器分接头；

• 内点法性能：迭代次数 15 次，收敛时间 0.52s，较牛顿法（迭代 25 次，时间 1.2s）效率提升约 57%。

工程应用与挑战

内点法已广泛应用于电力市场出清、电压稳定控制、无功优化等领域，但其工程应用仍面临以下挑战：

• 大规模系统求解：对于含上万节点的实际电网，需结合分布式计算或分解协调算法（如 Benders 分解）提高效率；

• 非凸性处理：潮流方程的非线性可能导致目标函数存在多个局部最优解，内点法可能收敛到局部最优，需结合全局优化策略（如多初始点尝试）；

• 实时性要求：电力系统实时调度要求 OPF 计算时间在 1s 以内，需通过算法加速（如 GPU 并行计算）或简化模型（如线性化潮流）满足需求。

结论与展望

内点法作为求解最优潮流的高效算法，具有收敛速度快、处理约束能力强、数值稳定性好等优点，尤其适用于大规模电力系统的优化问题。通过稀疏矩阵技术、自适应参数更新和初始点优化等改进措施，可进一步提升其性能。未来研究方向包括：

• 结合机器学习预测最优解区域，缩短内点法的迭代路径；

• 开发适用于混合 AC/DC 电网的内点法模型，适应新型电力系统结构；

• 研究鲁棒内点法，考虑负荷和新能源出力的不确定性，提高优化结果的抗干扰能力。

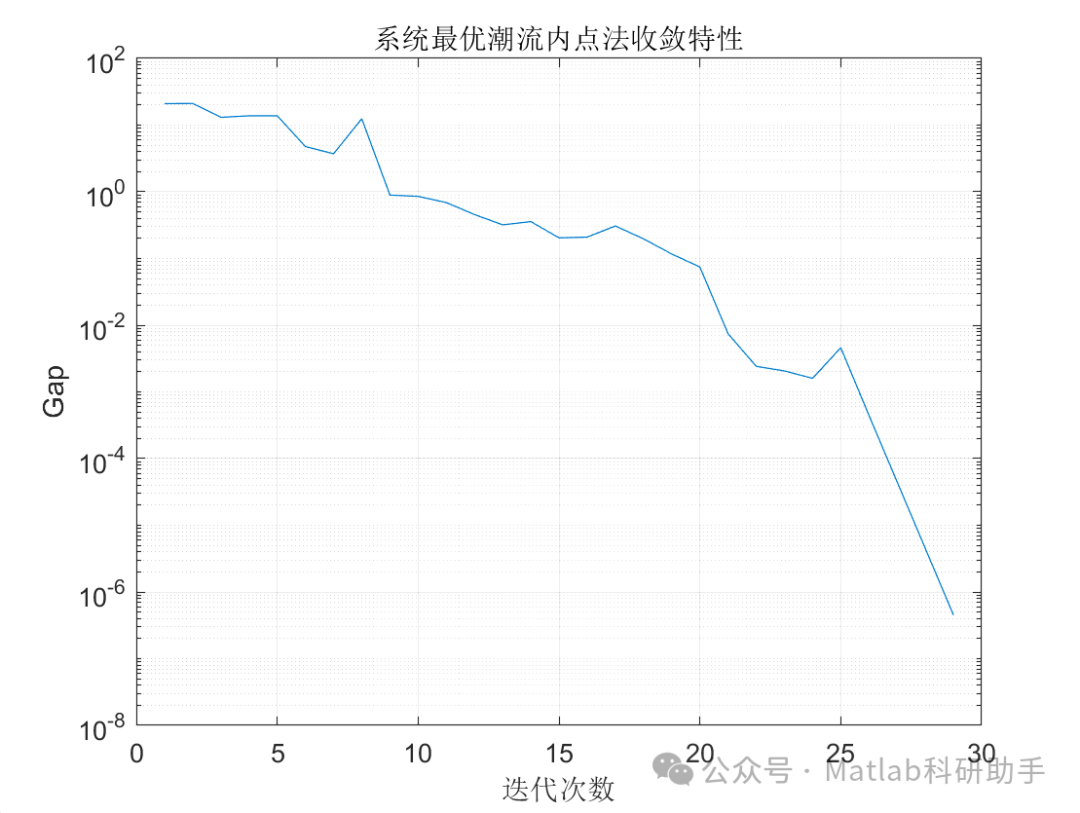

⛳️ 运行结果

🔗 参考文献

[1] 李尹,韦化.基于Matlab符号计算工具箱的内点法最优潮流研究[J].电力自动化设备, 2003, 23(7):6.DOI:10.3969/j.issn.1006-6047.2003.07.009.

[2] 池哲浩,张洪梁,赵连杰.电力系统最优潮流的计算方法[J].黑龙江电力, 2011, 33(5):4.DOI:10.3969/j.issn.1002-1663.2011.05.008.

[3] 阳育德.基于现代内点理论的多预想故障暂态稳定约束最优潮流[D].广西大学,2004.DOI:10.3321/j.issn:0258-8013.2004.10.018.

📣 部分代码
