【图像处理】基于双目立体匹配的景深计算附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在计算机视觉领域，获取场景的三维信息对于机器人导航、虚拟现实、三维重建等众多应用至关重要。基于双目立体匹配的景深计算技术，通过模拟人类双眼感知深度的原理，利用两个不同视角的相机获取的图像来计算场景中物体的深度信息，为场景的三维建模和理解提供基础数据支持 。该技术具有无需复杂设备、成本较低且能实时获取深度信息等优势，在学术界和工业界都受到了广泛关注。然而，由于实际场景的复杂性，如光照变化、纹理相似区域、遮挡等问题，使得双目立体匹配和景深计算面临诸多挑战，如何提高其准确性和鲁棒性成为当前研究的重点。

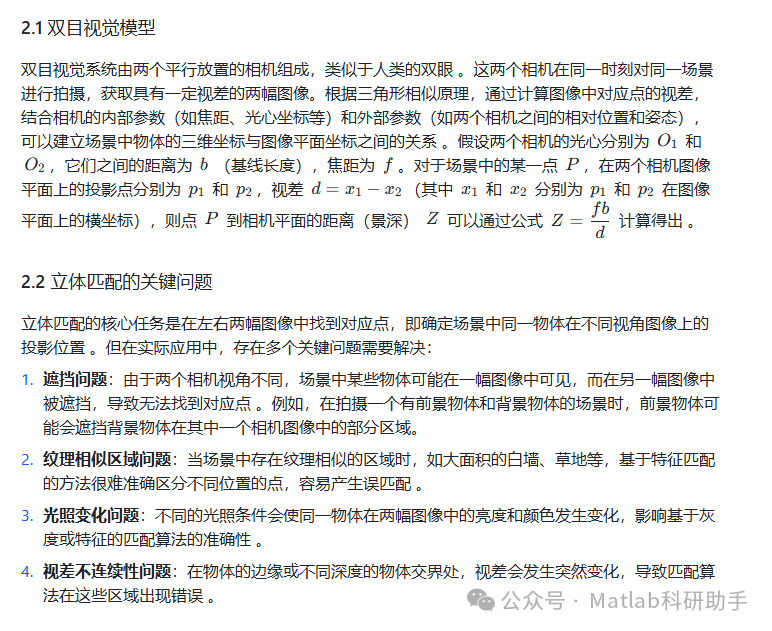

二、双目立体匹配原理

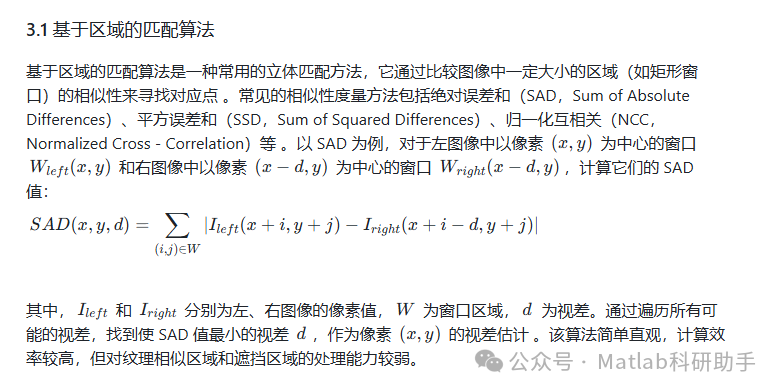

三、立体匹配算法

3.2 基于特征的匹配算法

基于特征的匹配算法首先在图像中提取特征点（如角点、边缘点等）或特征区域（如 SIFT 特征、SURF 特征等），然后通过匹配这些特征来确定对应点 。以 SIFT 特征为例，它具有尺度不变性、旋转不变性和光照不变性等优点，能够在不同视角和光照条件下准确匹配特征点 。具体过程包括：首先对图像进行尺度空间构建和极值点检测，提取特征点；然后计算特征点的描述子，描述子包含了特征点周围区域的梯度信息；最后通过比较特征点描述子之间的距离（如欧氏距离），找到匹配的特征点对 。基于特征的匹配算法对光照变化和遮挡有一定的鲁棒性，但由于提取的特征点数量相对较少，对于纹理丰富但特征点稀疏的区域，可能无法获得足够的匹配点，影响深度信息的准确性。

3.3 基于全局优化的匹配算法

基于全局优化的匹配算法将立体匹配问题看作一个全局能量最小化问题 。它通过定义一个能量函数，该函数包含数据项和正则项 。数据项用于衡量左右图像对应点的相似性，正则项用于约束视差的平滑性，使相邻像素的视差变化尽量小 。常见的全局优化方法包括图割（Graph Cut）算法、置信传播（Belief Propagation）算法等 。以图割算法为例，它将图像中的每个像素看作图中的节点，通过构建一个带权值的图，将能量函数的最小化问题转化为图的最小割问题 。通过迭代优化，找到使能量函数最小的视差分配，从而得到全局最优的视差图 。这种算法能够有效处理遮挡和视差不连续性问题，得到的视差图更加平滑准确，但计算复杂度较高，实时性较差。

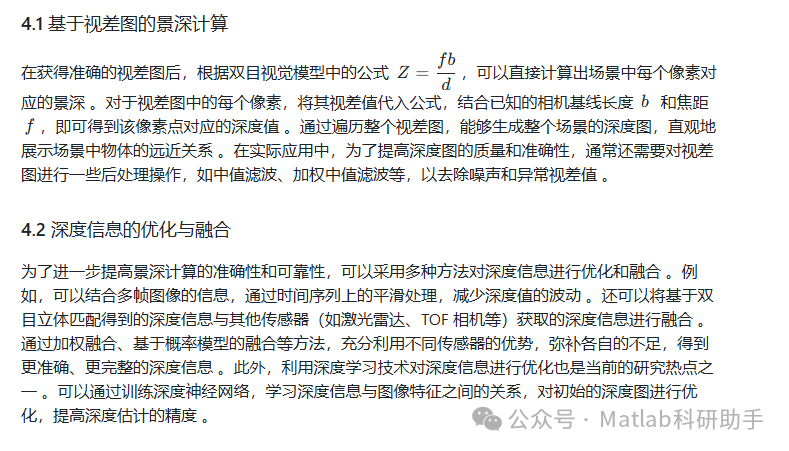

四、景深计算方法

五、挑战与发展趋势

5.1 面临的挑战

尽管基于双目立体匹配的景深计算技术取得了一定的研究成果，但在实际应用中仍面临诸多挑战：

1. 复杂场景适应性问题：在复杂光照条件、纹理相似或无纹理区域、动态场景等情况下，现有的立体匹配算法很难准确找到对应点，导致深度信息不准确 。

1. 实时性与准确性的平衡问题：高精度的立体匹配算法通常计算复杂度较高，难以满足实时性要求；而实时性较好的算法在准确性方面又存在不足 。如何在保证一定准确性的前提下提高算法的实时性，是一个亟待解决的问题 。

1. 相机标定精度问题：相机的内部参数和外部参数的准确标定是进行准确景深计算的基础。然而，在实际应用中，相机标定容易受到环境因素和标定方法本身的限制，导致标定误差，影响深度计算的准确性 。

5.2 发展趋势

未来，基于双目立体匹配的景深计算技术将朝着以下方向发展：

1. 深度学习的应用：深度学习在计算机视觉领域展现出强大的性能，将深度学习与双目立体匹配相结合，通过训练深度神经网络自动提取图像特征、学习匹配规则，有望提高算法对复杂场景的适应性和匹配准确性 。例如，利用卷积神经网络（CNN）进行端到端的视差估计，直接从输入图像生成视差图，减少传统算法中人工设计特征和匹配规则的局限性 。

1. 多传感器融合：结合多种传感器（如激光雷达、TOF 相机、惯性测量单元等）的信息，实现优势互补，提高深度信息的准确性和可靠性 。例如，在自动驾驶场景中，将双目视觉与激光雷达数据融合，能够在不同天气和光照条件下，更准确地感知周围环境的深度信息 。

1. 轻量化与实时化算法研究：随着移动设备和嵌入式系统在计算机视觉领域的广泛应用，对算法的轻量化和实时性提出了更高的要求。未来将研究更高效的算法架构和优化方法，降低算法的计算复杂度，提高算法在移动设备和嵌入式平台上的运行效率 。

基于双目立体匹配的景深计算技术具有广阔的应用前景，但也面临着诸多挑战。通过不断的技术创新和研究，结合新的理论和方法，有望进一步提高该技术的性能，推动其在更多领域的应用和发展 。

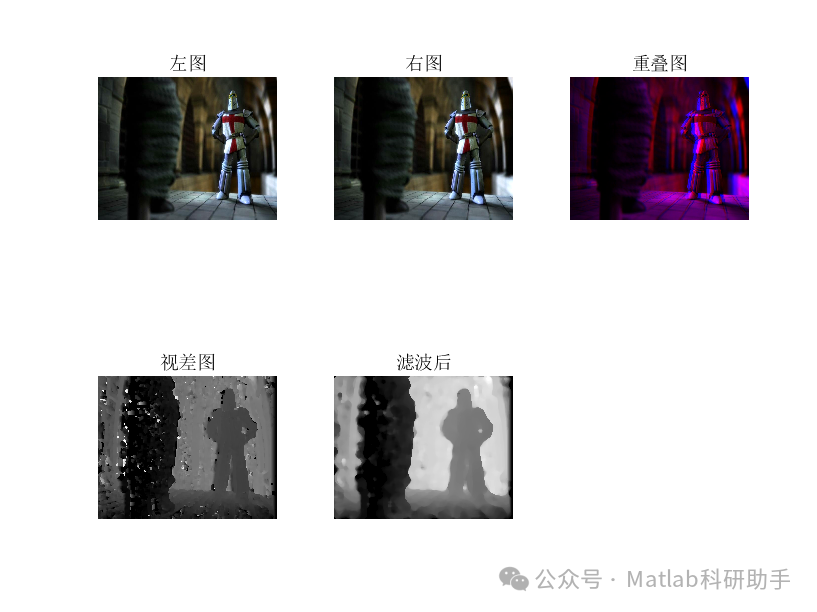

⛳️ 运行结果

🔗 参考文献

[1] 鲜希.基于视差信息的3D视频后处理的评估与改进[D].中国科学技术大学[2025-07-06].DOI:10.7666/d.d141600.

[2] 宋雯君.基于双目立体匹配算法的雾霾图像清晰化处理研究[D].云南师范大学[2025-07-06].

[3] 陈毅滨,蔡灿辉.基于秩空间的二次立体匹配[J].计算机工程与应用, 2008, 44(34):4.DOI:10.3778/j.issn.1002-8331.2008.34.058.

📣 部分代码
