🔥 内容介绍
在工业生产、物流仓储、智能检测等众多领域,准确测量物体体积具有重要意义 。传统的测量方法,如人工测量、接触式测量等,存在效率低、误差大、易受环境影响等问题,难以满足现代自动化、智能化的生产需求 。基于双目视觉的物体体积测量技术,依托计算机视觉领域中双目视觉系统对三维信息获取的优势,通过模拟人类双眼感知深度的原理,利用两个不同视角的相机获取物体图像,进而计算物体的三维尺寸和体积 。该技术具有非接触、速度快、精度较高、可实现自动化测量等特点,为物体体积测量提供了新的有效途径 。然而,实际场景的复杂性,如光照变化、物体表面纹理相似、遮挡、视角限制等,给基于双目视觉的物体体积测量算法带来了诸多挑战,如何提高算法的准确性、鲁棒性和通用性成为当前研究的关键 。
二、双目视觉测量原理
2.1 双目视觉系统组成
双目视觉系统主要由两个相机、图像采集设备、计算机等部分组成 。两个相机按照一定的基线距离平行放置,模拟人类双眼的位置关系 。在测量过程中,两个相机同时对目标物体进行拍摄,获取物体的左右两幅图像 。图像采集设备将相机拍摄到的图像信息转换为数字信号,并传输至计算机 。计算机作为处理核心,负责对采集到的图像进行后续的处理和分析,包括图像预处理、特征提取与匹配、三维重建等操作,最终计算出物体的体积 。
三、基于双目视觉的物体体积测量关键技术
3.1 图像预处理
图像预处理是提高测量准确性的重要环节,主要包括图像去噪、增强、校正等操作 。由于实际拍摄过程中,图像易受到噪声干扰,如高斯噪声、椒盐噪声等,影响后续的特征提取和匹配 。因此,采用滤波算法,如中值滤波、高斯滤波等,去除图像噪声,平滑图像 。同时,为了增强图像的对比度和细节信息,提高特征提取的准确性,可使用直方图均衡化、同态滤波等方法对图像进行增强处理 。此外,由于相机存在镜头畸变等问题,需要对图像进行校正,常用的方法是基于张正友标定法,通过对相机内部参数和外部参数的标定,对图像进行畸变校正,使图像更符合实际场景 。
3.2 特征提取与匹配
特征提取与匹配是双目视觉测量的核心步骤之一 。常见的特征提取算法包括基于角点的 SIFT(尺度不变特征变换)、SURF(加速稳健特征),基于区域的 ORB(加速稳健特征)等 。这些算法能够从图像中提取具有独特性、稳定性和可区分性的特征点或特征区域 。以 SIFT 算法为例,它通过构建尺度空间,检测极值点,然后计算特征点的描述子,该描述子具有尺度不变性、旋转不变性和光照不变性等优点 。在特征匹配阶段,利用特征描述子之间的相似性度量,如欧氏距离、汉明距离等,寻找左右图像中的对应特征点 。为了提高匹配的准确性和效率,还可采用一些匹配优化策略,如 RANSAC(随机抽样一致性)算法,去除误匹配点,得到准确的匹配点对 。
3.3 三维重建
三维重建是将二维图像信息转换为三维空间信息的过程 。在获得左右图像的对应特征点对后,结合相机的内外参数,利用三角测量原理计算出特征点的三维坐标 。对于物体表面的其他点,可以通过插值等方法计算其三维坐标,从而构建出物体的三维点云模型 。为了更直观地表示物体的形状和体积,可将点云模型进行网格化处理,生成三角网格模型 。常用的三维重建算法包括多视图立体(MVS)算法、基于深度图的三维重建算法等 。
四、物体体积测量算法设计
4.1 物体轮廓提取
在完成三维重建后,需要从三维模型中提取物体的轮廓 。可以通过对三维点云或三角网格模型进行处理,利用边缘检测算法,如 Canny 边缘检测算法的三维扩展形式,识别物体的边界点 。对于三角网格模型,还可以通过分析三角形的邻接关系,确定物体的轮廓边界 。提取出的物体轮廓将用于后续的体积计算 。
4.2 体积计算方法
根据提取的物体轮廓,采用合适的体积计算方法 。对于规则形状的物体,可以将其分解为多个基本几何形状,如长方体、圆柱体等,分别计算各基本形状的体积,然后求和得到物体的总体积 。对于不规则形状的物体,可采用积分法或基于三维网格的体积计算方法 。基于三维网格的体积计算方法是将物体所在的空间区域划分为多个小立方体网格,通过判断每个网格是否包含物体部分,计算包含物体部分的网格体积之和,从而得到物体的近似体积 。随着网格划分的细化,计算结果将逐渐接近物体的真实体积 。
五、结论与展望
本研究对基于双目视觉的物体体积测量算法进行了深入研究,阐述了双目视觉测量原理,分析了关键技术,设计了体积测量算法,并通过实验进行了验证 。实验结果表明,该算法在一定条件下能够实现物体体积的有效测量,但在复杂场景下仍存在不足 。未来,随着计算机视觉技术、深度学习技术的不断发展,基于双目视觉的物体体积测量技术有望在算法准确性、实时性和通用性方面取得更大突破 。例如,利用深度学习强大的特征学习能力,实现更准确的特征提取和匹配;结合多传感器融合技术,如激光雷达与双目视觉融合,提高测量的准确性和鲁棒性 。同时,该技术也将在更多领域得到广泛应用,为工业生产、物流运输等行业带来更高的效率和经济效益 。

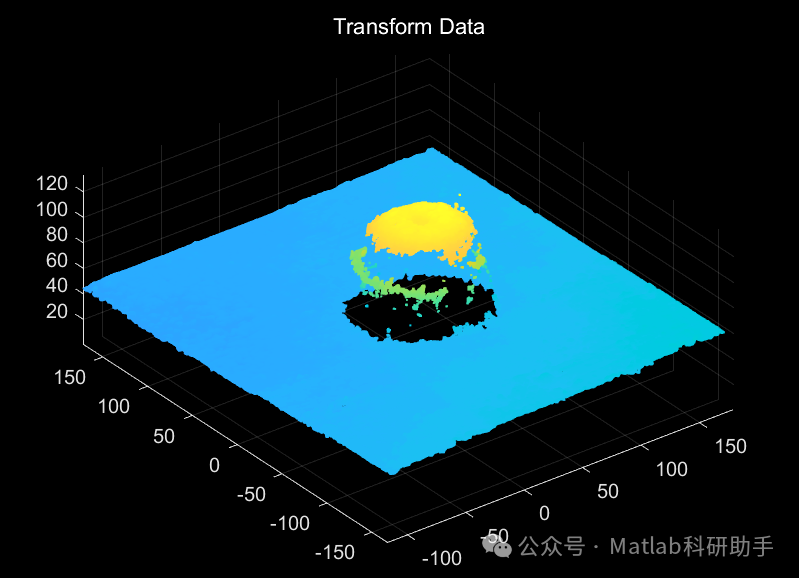

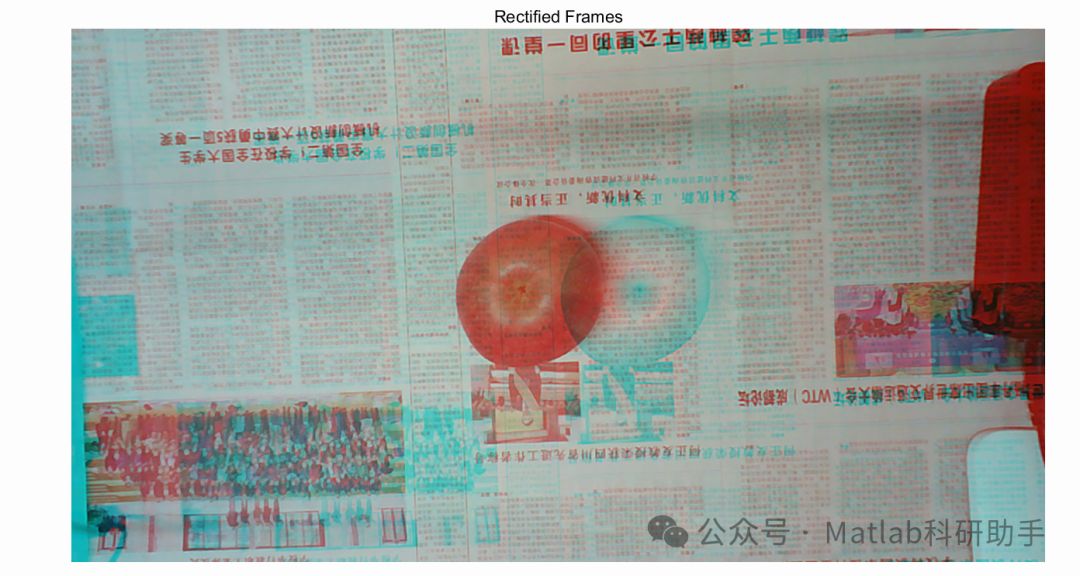

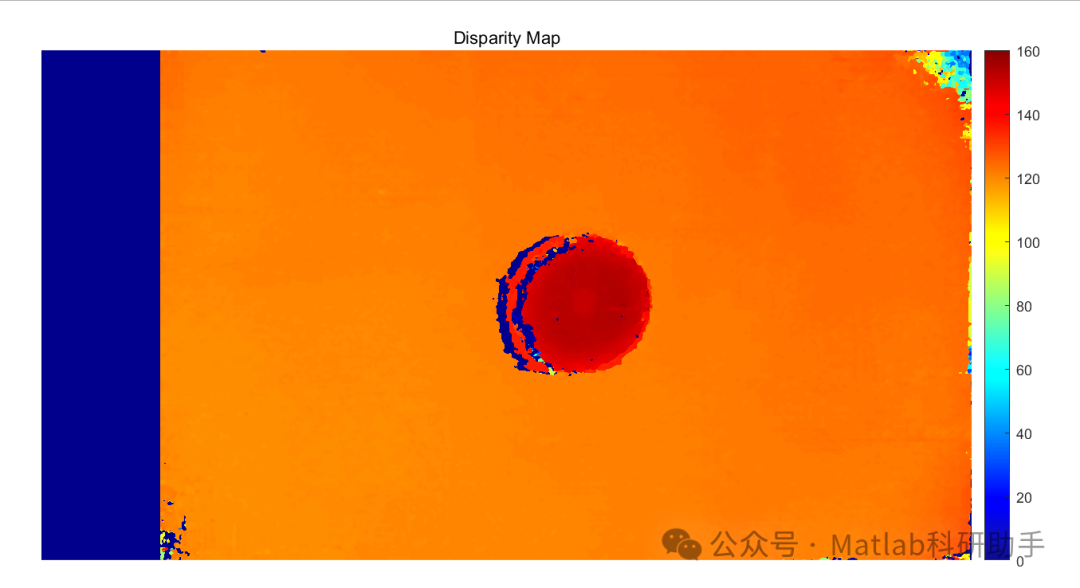

⛳️ 运行结果
🔗 参考文献
[1] 车娟娟.基于双目立体视觉的图像面积测量算法与技术[D].南京邮电大学[2025-07-06].DOI:10.12677/CSA.2013.37A001.
[2] 赵欢,杨莎,周正,等.基于双目识别技术的铝合金轮毂尺寸测量算法研究[J].锻压装备与制造技术, 2024, 59(4):82-87.
[3] 范徐萌.基于双目立体视觉的物体体积测量研究[D].中国矿业大学,2021.
📣 部分代码
