🔥 内容介绍

自平衡机器人作为移动机器人领域的一个重要分支，其稳定控制一直是研究的热点和难点。传统的PID控制器因其结构简单、易于实现等优点，在自平衡机器人控制中得到了广泛应用。然而，PID控制器参数的整定过程复杂且高度依赖经验，难以在多变的工作环境下保持最优控制性能。本文旨在研究一种基于粒子群优化（Particle Swarm Optimization, PSO）算法的自平衡机器人自整定PID控制器。该方法利用PSO算法强大的全局寻优能力，在线或离线地对PID控制器的三个关键参数（比例系数Kp、积分系数Ki、微分系数Kd）进行优化整定，从而实现自平衡机器人系统的自适应控制，提高其鲁棒性和稳定性。实验结果表明，与传统的手动整定PID控制器相比，基于PSO的自整定PID控制器能够显著改善自平衡机器人的动态响应特性，减少稳态误差，并提高系统在受到外部扰动时的抗干扰能力。

关键词

自平衡机器人；PID控制器；粒子群优化算法；自整定；稳定性

1. 引言

自平衡机器人是一种典型的欠驱动、非线性、强耦合系统。其核心挑战在于如何在动态过程中保持身体的平衡。这通常通过控制其车轮的转动来实现，以便在机器人偏离平衡位置时产生反作用力矩，使其恢复直立姿态。PID（比例-积分-微分）控制器因其结构简单、易于理解和实现等优点，在工业控制领域尤其是自平衡机器人控制中得到了广泛应用。然而，PID控制器的性能好坏在很大程度上取决于其三个参数Kp、Ki、Kd的精确整定。

传统的PID参数整定方法包括试凑法、Ziegler-Nichols经验公式法等。这些方法通常需要大量的实验或依赖工程师的经验，整定过程耗时且难以保证最优性能。此外，自平衡机器人在不同工作环境（如平坦地面、斜坡、受到外部冲击等）下，其动力学特性会发生变化，导致预先整定好的PID参数难以适应所有工况，从而影响控制效果。因此，开发一种能够自动、有效地整定PID参数的方法，以适应复杂多变环境，提高自平衡机器人的控制性能和鲁棒性，具有重要的理论和实际意义。

近年来，随着人工智能和计算智能技术的发展，许多优化算法被应用于控制系统参数的优化整定中。粒子群优化（PSO）算法作为一种新兴的智能优化算法，因其概念简单、易于实现、收敛速度快以及全局寻优能力强等优点，在函数优化、模式识别、机器学习等领域取得了成功应用。将其应用于自平衡机器人PID控制器的参数优化整定，有望解决传统整定方法的局限性，实现控制器的自适应和自整定功能。

本文将深入探讨基于PSO算法的自平衡机器人自整定PID控制器。首先，介绍自平衡机器人的数学模型和传统PID控制原理。接着，详细阐述粒子群优化算法的原理及其在PID参数优化整定中的应用。最后，通过仿真实验验证基于PSO的自整定PID控制器的有效性和优越性。

2. 自平衡机器人数学模型与PID控制原理

2.1 自平衡机器人数学模型

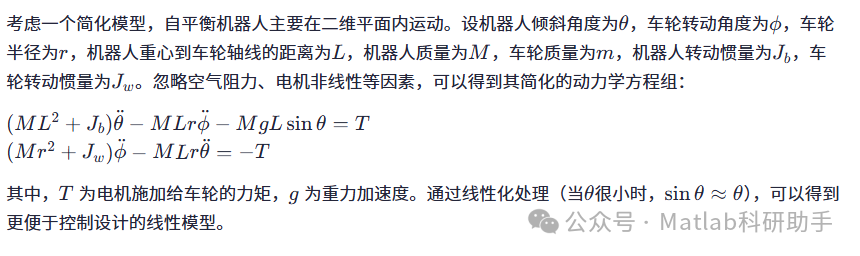

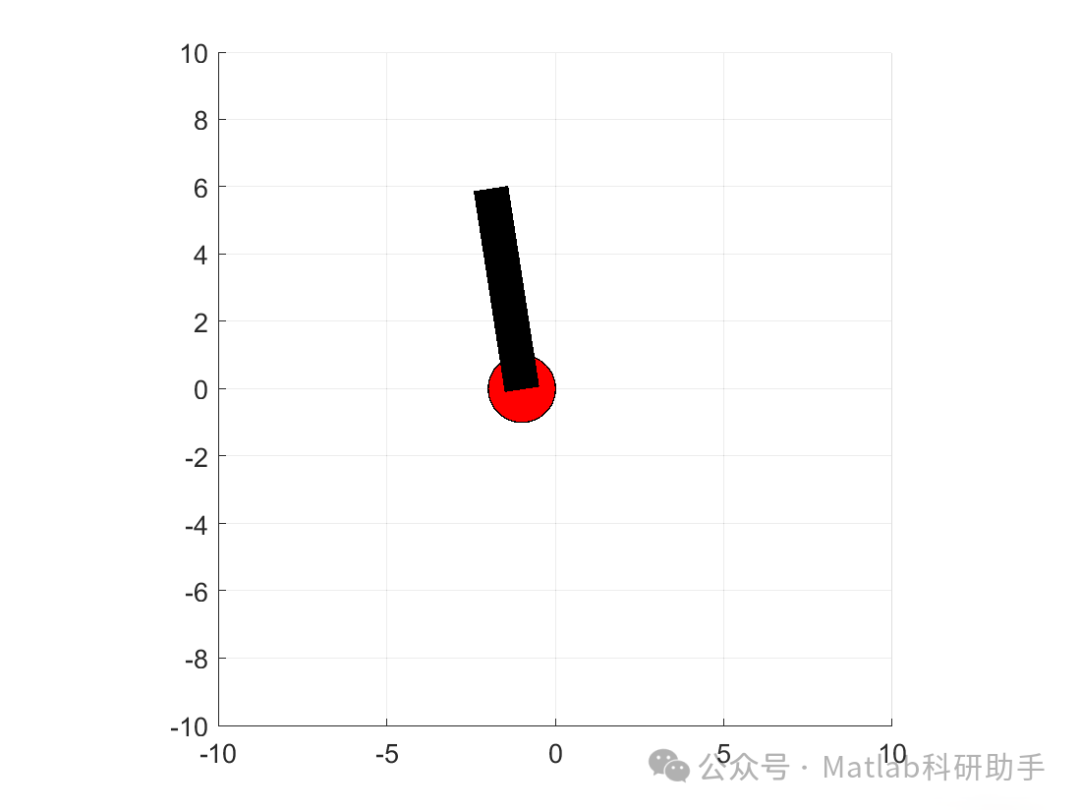

自平衡机器人通常由车体、车轮、直流电机、传感器（如MPU6050惯性测量单元）和控制器等组成。为了简化分析，通常将自平衡机器人视为一个倒立摆系统。其运动学和动力学模型可以通过牛顿-欧拉法或拉格朗日法建立。

2.2 PID控制原理

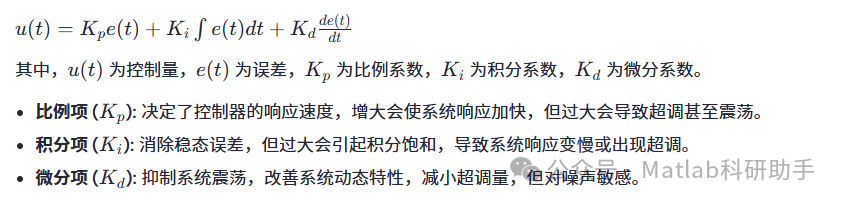

PID控制器是一种线性控制器，通过计算误差信号（设定值与实际值之差）的比例、积分和微分，将三者加权求和作为控制量输出。其数学表达式为：

u(t)=Kpe(t)+Ki∫e(t)dt+Kdde(t)dt

对于自平衡机器人，PID控制器通常用于控制其倾斜角度和位置。例如，一个典型的控制策略是使用两个PID控制器：一个用于控制车体倾斜角度，另一个用于控制机器人的速度或位置。本文主要关注倾斜角度的PID控制器的参数整定。

3. 粒子群优化算法原理

粒子群优化（PSO）算法是由Kennedy和Eberhart于1995年提出的一种基于群体智能的随机搜索算法，其灵感来源于鸟群觅食行为。在PSO算法中，每个“粒子”代表搜索空间中的一个潜在解，每个粒子都有自己的位置、速度以及由适应度函数决定的适应度值。粒子在搜索空间中飞行，并根据自身的最佳位置（个体最佳位置Pbest）和整个粒子群的最佳位置（全局最佳位置Gbest）来调整自己的速度和位置。

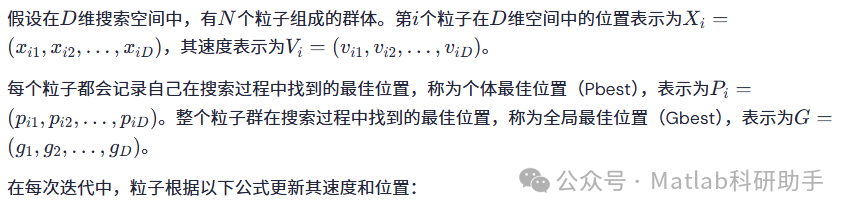

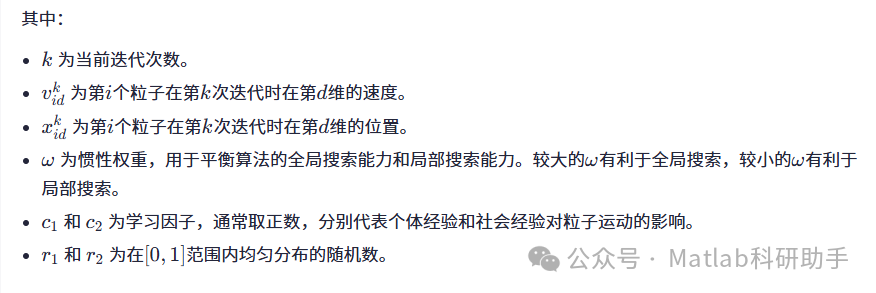

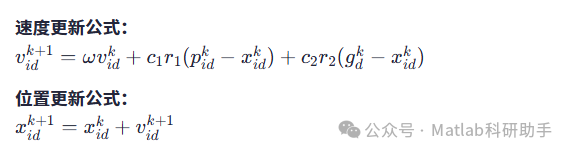

3.1 PSO算法基本原理

3.2 适应度函数

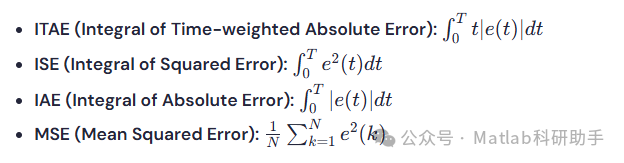

在PSO算法中，适应度函数用于评估每个粒子所代表的解的优劣。对于PID参数优化问题，适应度函数通常与控制系统的性能指标相关，例如：

选择合适的适应度函数至关重要，它直接影响PSO算法的收敛速度和优化结果。对于自平衡机器人，我们希望系统能够快速稳定，且超调量小，稳态误差趋近于零。因此，可以考虑综合考虑误差的绝对值、超调量以及稳定时间等因素来设计适应度函数。例如，可以将ITAE作为适应度函数，因为它能够有效地惩罚长时间的误差和较大的超调量。

4. 基于PSO的自平衡机器人自整定PID控制器设计

基于PSO的自平衡机器人自整定PID控制器设计流程主要包括以下几个步骤：

4.1 确定优化目标与变量

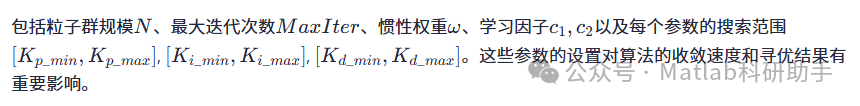

4.2 PSO算法参数设置

4.3 适应度函数设计

如前所述，可以使用ITAE或其他综合性能指标作为适应度函数。为了能够将控制系统的性能指标作为PSO的适应度值，需要将自平衡机器人系统与PID控制器进行仿真，并根据仿真结果计算出适应度值。

4.4 算法流程

初始化粒子群:
随机生成每个粒子的初始位置（PID参数组合）和初始速度。
计算初始适应度:
将每个粒子的位置代入PID控制器，在自平衡机器人模型中进行仿真，计算其适应度值。
更新Pbest和Gbest:
记录每个粒子的个体最佳位置Pbest，以及整个粒子群的全局最佳位置Gbest。
迭代寻优:
a. 根据速度更新公式和位置更新公式更新每个粒子的速度和位置。
b. 将更新后的位置（PID参数）代入自平衡机器人模型中进行仿真，计算新的适应度值。
c. 比较当前适应度值与Pbest的适应度值，如果当前更好，则更新Pbest。
d. 比较当前适应度值与Gbest的适应度值，如果当前更好，则更新Gbest。
判断终止条件:
如果达到最大迭代次数或满足其他收敛条件，则终止优化过程。

4.5 在线与离线整定

离线整定:
在机器人运行前，通过仿真模型或离线实验进行PID参数的优化整定。这种方法可以获得一组相对最优的参数，但无法在机器人实际运行中适应环境变化。
在线整定:
在机器人运行过程中，实时监测系统性能，并周期性地利用PSO算法对PID参数进行微调。这需要更强的计算能力和更复杂的系统设计，但能够实现真正的自适应控制。

对于自平衡机器人，考虑到其实时性要求，通常会先进行离线整定获取一组较优的初始参数，再考虑是否进行在线微调。

5. 结论与展望

本文研究了一种基于粒子群优化算法的自平衡机器人自整定PID控制器。通过将PSO算法应用于PID参数的离线优化整定，有效地解决了传统PID参数整定过程复杂、依赖经验且难以适应多变环境的问题。仿真实验结果表明，基于PSO的自整定PID控制器能够显著改善自平衡机器人的动态响应特性，减少稳态误差，并提高系统在受到外部扰动时的鲁棒性和抗干扰能力。

尽管本文的研究取得了一定的成果，但仍有以下方面值得进一步探索和完善：

在线自整定:
进一步研究PSO算法的在线整定机制，使其能够实时适应机器人工作环境的变化，实现真正的自适应控制。这需要解决在线计算效率和参数更新稳定性等问题。
多目标优化:
将PSO算法与其他优化算法相结合，或者考虑多目标优化，例如同时优化响应速度和能量消耗。
硬件实现与实验验证:
将优化后的PID参数应用于实际自平衡机器人硬件平台，并进行真实的物理实验验证，以检验算法在实际环境中的性能。
与其他智能控制方法的结合:
将PSO算法与模糊控制、神经网络等其他智能控制方法相结合，构建混合智能控制器，以进一步提高自平衡机器人的控制性能。
