🔥 内容介绍
在数字图像处理领域,色彩空间的选择和管理至关重要,它直接影响到图像在不同设备上的呈现效果。sRGB 和 Adobe RGB 作为两种广泛使用的色彩空间标准,在颜色范围、应用场景以及对伽马校正的需求上存在显著差异。本文将深入探讨在图像处理中使用 sRGB 和 Adobe RGB 标准时伽马校正的必要性、实现方法以及对最终图像质量的影响,并对二者在实际应用中选择的考量因素进行分析。
首先,了解伽马校正的必要性至关重要。伽马校正是一种非线性操作,其主要目的是为了补偿显示设备(尤其是CRT显示器)的固有非线性特性。早期CRT显示器的亮度输出与输入电压之间并非线性关系,而是遵循一个幂函数关系,通常称为“伽马”。这种非线性会使得图像在暗部区域过度压缩,亮部区域过度扩展,导致图像整体偏暗且细节丢失。伽马校正通过对图像数据进行预先处理,抵消显示器的非线性特性,从而使最终显示出的图像更接近原始场景的真实色彩和亮度。
在数字图像领域,通常使用的伽马值是2.2。这意味着显示器的亮度输出大约是输入电压的2.2次方。为了补偿这种非线性,伽马校正会将图像数据进行2.2的倒数(大约0.45)次方运算。当经过伽马校正的图像在伽马值为2.2的显示器上显示时,经过两次非线性变换,最终呈现出的图像亮度与原始数据基本呈线性关系。
接下来,我们来分别考察 sRGB 和 Adobe RGB 标准下的伽马校正。
sRGB (Standard Red Green Blue) 是一种为互联网应用而设计的标准色彩空间。它的色彩范围相对较窄,但由于其广泛的普及性,几乎所有的显示器、打印机和操作系统都支持 sRGB。sRGB 定义了一种特定的伽马特性,通常被称为 sRGB 伽马。这种伽马特性并非一个简单的幂函数,而是由一个线性段和一个非线性段组成。在数值较小的区域,使用一个线性变换以避免量化误差,在高亮度区域则使用近似于2.2的伽马校正。这种混合伽马校正使得 sRGB 在保留细节和优化视觉感知之间取得了较好的平衡。
具体而言,sRGB 的伽马校正函数如下:
-
对于线性段 (0 <= R' <= 0.0031308): R = 12.92 * R'
-
对于非线性段 (0.0031308 < R' <= 1): R = 1.055 * (R')^(1/2.4) - 0.055
其中 R' 是经过伽马校正的 sRGB 值 (范围在 0 到 1 之间),R 是线性化的 RGB 值。 在图像处理流程中,如果图像数据被标记为 sRGB,则需要首先对其进行“伽马解码”,即将 sRGB 值转换为线性 RGB 值,以便后续的线性操作,例如色彩空间转换、图像滤波等。在处理完成后,通常需要再次进行“伽马编码”,将线性 RGB 值转换为 sRGB 值,以便正确显示在 sRGB 显示器上。
Adobe RGB (1998) 是一种比 sRGB 具有更广色域的色彩空间,特别是在绿色和青色区域。它主要针对专业摄影、印刷和出版等领域,需要精确的色彩还原和更大的颜色范围。Adobe RGB 使用一个简单的伽马值 2.2,这与CRT显示器的典型伽马值相近,也使其在计算上更为简便。
与 sRGB 相比,Adobe RGB 的伽马校正更为直接:
R = (R')^(2.2)
其中 R' 是经过伽马校正的 Adobe RGB 值 (范围在 0 到 1 之间),R 是线性化的 RGB 值。 同样地,在使用 Adobe RGB 图像进行处理时,也需要先进行伽马解码,将 Adobe RGB 值转换为线性 RGB 值,处理完毕后再进行伽马编码。
伽马校正对图像质量的影响是显著的。 如果图像数据没有经过正确的伽马校正,可能会导致图像显示颜色失真、亮度偏差、细节丢失以及对比度不正确等问题。例如,如果一张没有经过伽马校正的线性 RGB 图像直接显示在 sRGB 显示器上,图像会显得过亮且对比度不足,暗部细节会被压缩到无法辨认。反之,如果将一张已经经过 sRGB 伽马编码的图像再进行一次伽马校正,图像会显得过暗且对比度过高,亮部细节会丢失。
在实际应用中,sRGB 和 Adobe RGB 的选择取决于具体的需求。
-
sRGB 更适合于互联网应用、一般的图像浏览和家庭打印。它的优势在于普及性高、兼容性好,能够保证在大多数设备上呈现较为一致的色彩效果。由于其色域较窄,图像文件体积也相对较小,有利于网络传输和存储。
-
Adobe RGB 更适合于专业摄影师、设计师和印刷出版行业。它提供了更广的色域,能够捕捉和再现更多的颜色信息,尤其是在绿色和青色区域,可以呈现更丰富的细节和层次感。然而,Adobe RGB 的缺点在于兼容性不如 sRGB,一些显示器和软件可能无法完全支持其色域,导致颜色显示不准确。另外,Adobe RGB 图像文件体积也相对较大,需要更大的存储空间和更强的处理能力。
因此,在选择色彩空间时,需要权衡色彩范围、兼容性和应用场景等因素。如果在互联网上发布图像,或者用户主要使用普通显示器进行浏览,sRGB 是一个更稳妥的选择。如果需要进行高精度的色彩还原,或者最终图像需要进行印刷出版,Adobe RGB 则是更好的选择。
总结:
伽马校正在图像处理中扮演着至关重要的角色,它能够补偿显示设备的非线性特性,还原图像的真实色彩和亮度。sRGB 和 Adobe RGB 作为两种广泛使用的色彩空间标准,在伽马特性和应用场景上存在差异。sRGB 使用一种混合伽马校正,而 Adobe RGB 使用简单的伽马值 2.2。在图像处理流程中,需要根据图像数据的色彩空间对其进行正确的伽马编码和解码,以保证最终图像质量。在实际应用中,需要根据具体的需求权衡色彩范围、兼容性和应用场景等因素,选择合适的色彩空间。 只有理解了伽马校正的原理和重要性,才能有效地利用 sRGB 和 Adobe RGB 等色彩空间标准,创作出高质量的数字图像作品。

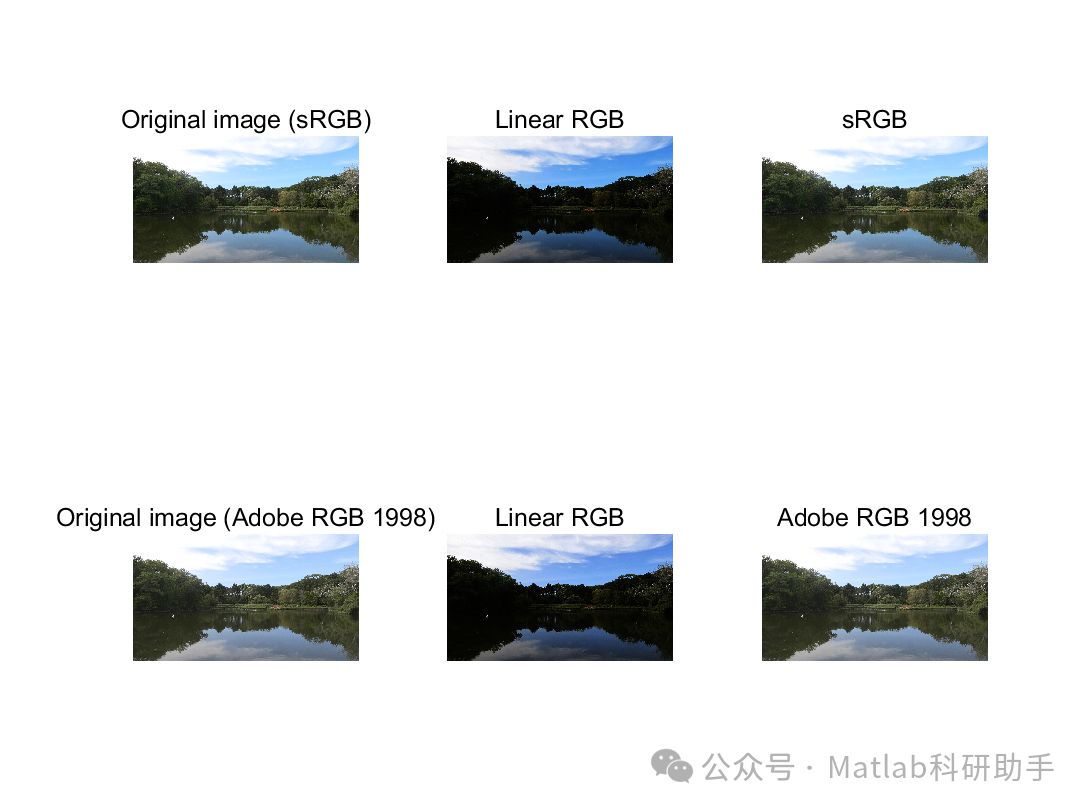

⛳️ 运行结果
🔗 参考文献
[1] 甄江龙,张晓清,易斌,等.色空问对HDRI亮度测量方法的影响[J].后勤工程学院学报, 2013.
[2] 姚海根.适合于数字照相机的RGB色彩空间[J].出版与印刷, 2009(4):4.DOI:JournalArticle/5af5383bc095d718d822c7b0.
[3] 李爽.深入浅出色彩管理[J].电脑知识与技术:学术版, 2018(3Z):2.DOI:CNKI:SUN:DNZS.0.2018-08-087.
