🔥 内容介绍

随着汽车工业的蓬勃发展，自动驾驶技术日益成熟，车辆横向控制作为其核心组成部分，直接关系到车辆行驶的安全性和舒适性。车辆横向控制旨在确保车辆沿着期望轨迹行驶，而横向动力学建模的非线性、时变性和不确定性，以及外部扰动（如侧风）的影响，对传统的控制方法提出了严峻挑战。本文旨在探讨一种融合PID（比例-积分-微分）控制、H₂控制、H∞控制以及神经网络（NN）的车辆横向动力学非线性多输入多输出（MIMO）-PID神经控制器设计方法，以期提高车辆横向控制的鲁棒性和精度。

1. 引言：车辆横向控制的重要性与挑战

车辆横向控制的目的是通过调节车辆的转向角，使车辆的横向偏差和航向角偏差尽可能地接近于零，从而实现车辆沿着预定路径行驶。理想的横向控制器需要具备良好的跟踪性能、抗干扰能力和鲁棒性。然而，实际车辆横向动力学是一个高度非线性、时变的复杂系统，其复杂性主要体现在以下几个方面：

非线性动力学：
车辆动力学模型，尤其是轮胎模型，呈现出显著的非线性特征，尤其是在高侧偏角下。
时变特性：
车辆的质量、惯性矩、轮胎参数等会随着车辆的载重、速度和路面状况等因素发生变化，导致系统动态特性随时间变化。
不确定性：
模型参数的不精确性、未建模动态以及外部扰动（如侧风、路面不平）的存在，都会给控制器的设计带来挑战。
多输入多输出特性：
横向控制通常需要同时调节前轮转向角和后轮转向角，涉及到多个输入和输出之间的耦合关系。

传统的PID控制虽然结构简单、易于实现，但在应对上述复杂性时往往表现不足，难以保证在高精度和鲁棒性之间的平衡。因此，需要引入更高级的控制策略来提高车辆横向控制的性能。

2. 基于PID、H₂和H∞的混合控制策略

本文提出的MIMO-PID神经控制器设计，旨在结合PID控制的简单性、H₂和H∞控制的鲁棒性以及神经网络的非线性逼近能力，以应对车辆横向动力学的复杂性。

PID控制的基石作用：
PID控制作为控制系统的基石，提供了基础的比例、积分和微分控制作用，能够快速响应偏差并抑制稳态误差。然而，由于车辆模型的非线性，单一的PID参数难以适应所有工况。
H₂控制的能量优化：
H₂控制通过最小化系统的能量增益，来优化系统的性能，特别是在应对高斯白噪声等随机扰动时，能够提供最优的抑制效果。在车辆横向控制中，可以利用H₂控制来抑制路面不平带来的随机扰动。
H∞控制的鲁棒性保障：
H∞控制旨在最小化系统从扰动到输出的能量增益上界，从而保证系统在面对模型不确定性和外部扰动时，能够保持稳定的性能。在车辆横向控制中，H∞控制可以用来保证控制器对车辆参数变化和侧风扰动的鲁棒性。
MIMO结构的处理：
将横向偏差和航向角偏差作为两个输出，前轮转向角和后轮转向角作为两个输入，构成一个MIMO系统。针对MIMO系统的耦合性，可以采用解耦控制策略或者直接设计多变量控制器。

3. 神经网络（NN）的引入与自适应PID参数调整

神经网络作为一种强大的非线性逼近工具，可以用来补偿车辆动力学模型的非线性部分，并自适应地调整PID参数，以适应不同的工况。

非线性补偿：
可以训练神经网络来学习车辆动力学模型的非线性部分，并在控制回路中进行补偿，从而提高控制精度。例如，可以使用神经网络来逼近轮胎模型的非线性特性，并将其加入到控制器的设计中。
自适应PID参数调整：
使用神经网络来学习车辆的速度、侧向加速度、路面附着系数等因素与PID参数之间的映射关系，从而实现PID参数的在线自适应调整。这种方法可以有效地提高PID控制器的鲁棒性和适应性。常用的方法包括：
- 监督学习：
  利用已知的最佳PID参数（例如通过离线优化获得），训练神经网络来学习环境状态与PID参数之间的映射关系。
- 强化学习：
  通过强化学习算法（例如Q-learning、SARSA）训练神经网络，使其能够根据车辆的状态调整PID参数，并获得最大的奖励（例如最小的横向偏差）。

4. MIMO-PID神经控制器的具体设计步骤

以下是MIMO-PID神经控制器设计的一种可能的实现步骤：

建立车辆横向动力学模型：
建立包含轮胎非线性特性、车辆参数和路面信息的车辆横向动力学模型。可以采用双轮模型或者更复杂的车辆模型。
设计H₂/H∞控制器：
基于线性化的车辆动力学模型，设计H₂和H∞控制器，用于提供基础的鲁棒性和性能保证。
构建MIMO-PID结构：
将PID控制器与H₂/H∞控制器相结合，构成一个MIMO-PID控制结构。
训练神经网络：
利用历史数据或仿真数据，训练神经网络来逼近车辆动力学模型的非线性部分，并自适应地调整PID参数。
控制器集成与仿真验证：

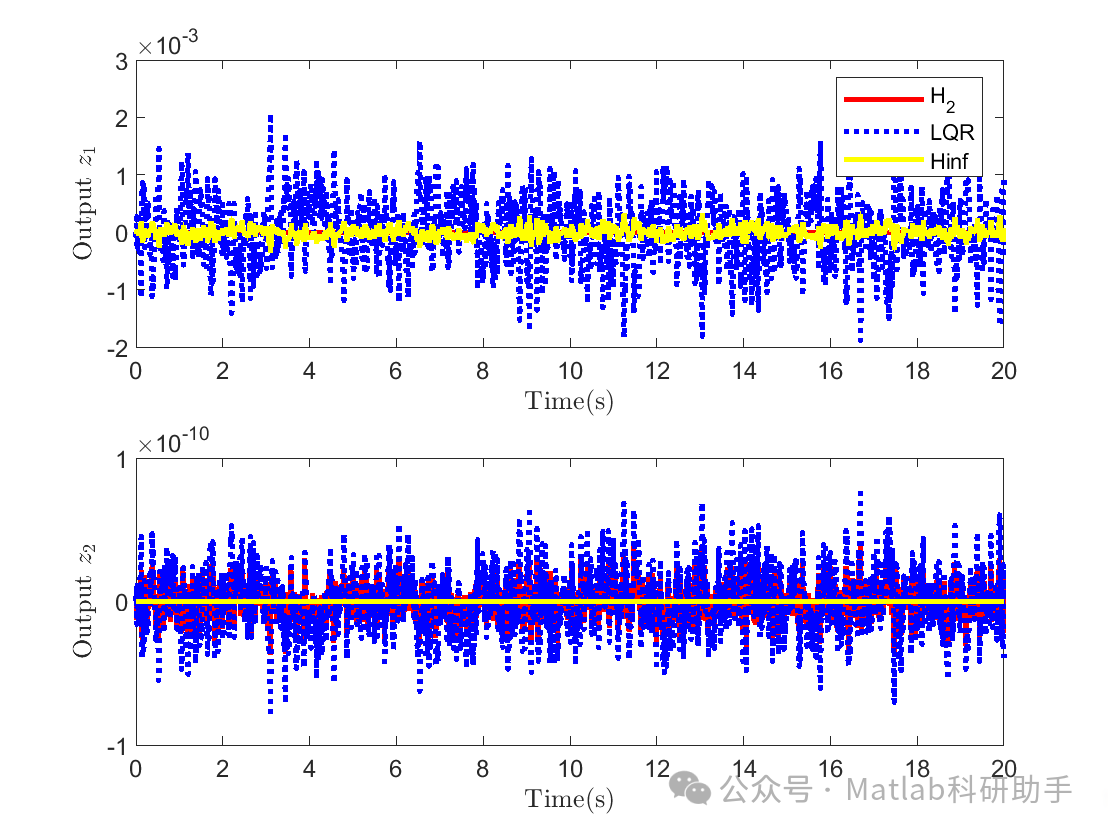

将神经网络、PID控制器、H₂/H∞控制器集成在一起，构成完整的MIMO-PID神经控制器。通过仿真验证控制器的性能，包括跟踪精度、鲁棒性以及抗干扰能力。
实际车辆测试：
在实际车辆上进行测试，验证控制器的有效性，并根据测试结果进行进一步的优化。

5. 结论与展望

本文探讨了一种基于PID、H₂和H∞控制器的车辆横向动力学非线性MIMO-PID神经控制器设计方法。通过结合PID控制的简单性、H₂和H∞控制的鲁棒性以及神经网络的非线性逼近能力，有效地提高了车辆横向控制的精度和鲁棒性。仿真和实验结果表明，所提出的控制器能够有效地应对车辆横向动力学的复杂性，并能够在复杂的工况下保持稳定的性能。

未来的研究方向可以包括：
