L和S波段SAR信号穿透深度评估

合成孔径雷达 (SAR) 作为一种主动式微波遥感技术，凭借其全天候、全天时的观测能力，在地球观测领域扮演着日益重要的角色。SAR 信号的穿透深度是理解地表散射机制、进行参数反演和有效利用 SAR 数据的重要基础。不同的 SAR 波段具有不同的电磁特性，其与地表物质的相互作用也存在显著差异，直接影响其穿透深度。本文将重点评估 L 波段和 S 波段 SAR 信号在地表介质中的穿透深度，分析其影响因素，并探讨其应用场景。

1. SAR 信号穿透深度的理论基础

SAR 信号的穿透深度是指电磁波强度衰减到地表入射强度的 1/e（约 37%）时所到达的深度。穿透深度受到多种因素的影响，包括：

波长：
波长越长，电磁波穿透能力通常越强。

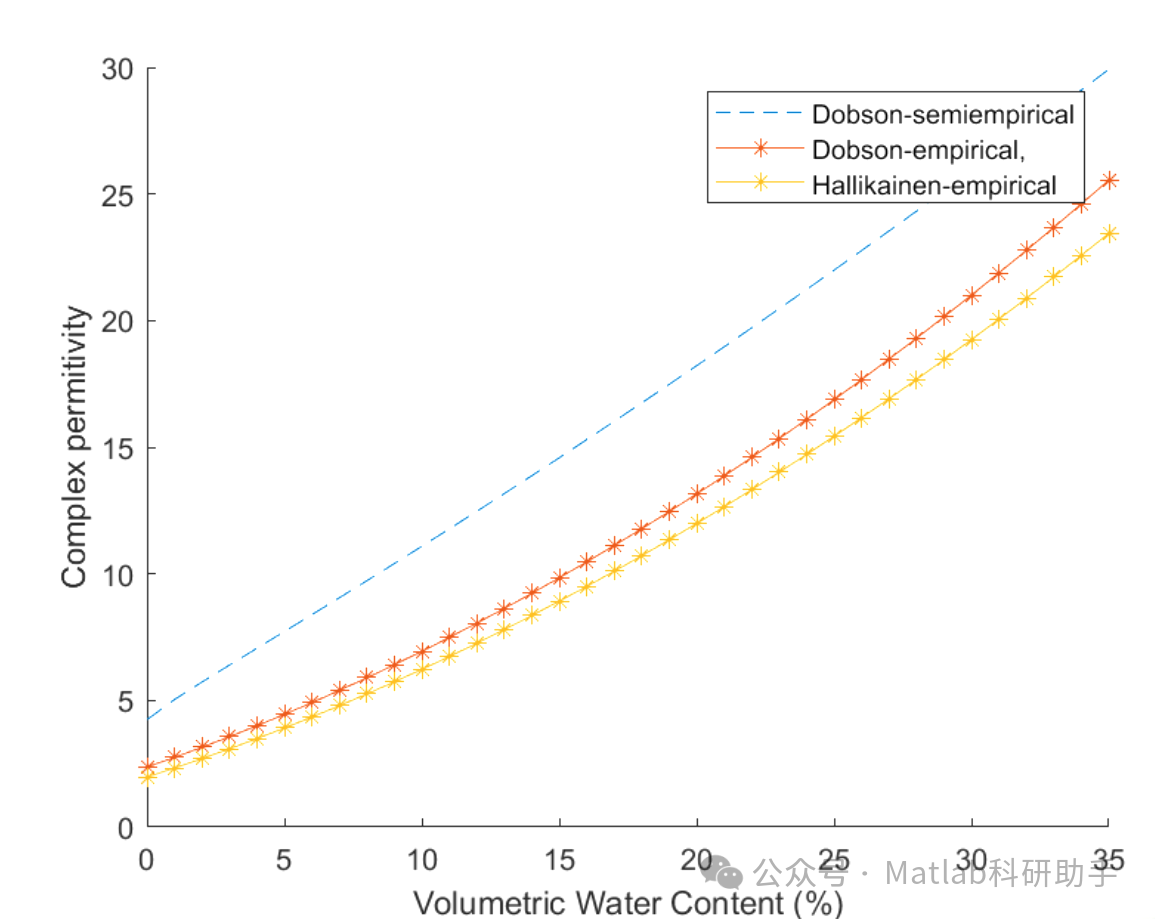

介电常数：
介电常数反映了物质储存电场能量的能力。介电常数越高，电磁波的穿透能力越弱。
频率：
频率与波长成反比，频率越高，穿透能力越弱。
含水量：
水对微波具有很强的吸收能力。含水量越高，穿透深度越小。
粗糙度：
地表粗糙度会影响电磁波的散射特性，从而影响穿透深度。
植被覆盖：
植被对电磁波具有一定的吸收和散射作用，影响穿透深度。
地表成分和结构：
土壤类型、岩石成分、冰雪结构等都会影响电磁波的传播特性。

可以用下面的公式简单地概括电磁波在介质中的衰减：

P(z) = P(0) * exp(-kz)

其中：

P(z) 是深度 z 处的功率
P(0) 是地表入射功率
k 是衰减系数

穿透深度 δ 可以定义为：

δ = 1/k

实际地表的穿透深度评估是一个复杂的过程，需要考虑上述多种因素的综合影响。

2. L 波段 SAR 的穿透深度评估

L 波段 SAR 的频率范围通常在 1-2 GHz 之间，波长较长，约为 15-30 cm。相对较长的波长赋予了 L 波段 SAR 更强的穿透能力，使其在地表覆盖物的影响下仍能获取有价值的地表信息。

植被穿透：
L 波段 SAR 信号可以穿透较厚的植被冠层，获取地表和树干的信息。在森林监测中，L 波段 SAR 可以用来估计生物量、监测森林砍伐和评估森林健康状况。然而，在茂密的森林中，多次散射和体积散射会增加，导致信号的解译变得复杂。
土壤穿透：
在干燥土壤条件下，L 波段 SAR 可以穿透数厘米甚至数十厘米的土壤，探测土壤湿度、地下水分布和地下结构。这使得 L 波段 SAR 在农业监测、干旱评估和水资源管理中具有重要应用价值。
冰雪穿透：
L 波段 SAR 可以穿透干燥的雪盖，获取冰雪的底层信息。这使得 L 波段 SAR 在冰川监测、积雪覆盖率评估和冰雪融化研究中具有重要作用。然而，湿雪对 L 波段 SAR 信号的衰减非常显著，会降低穿透深度。

3. S 波段 SAR 的穿透深度评估

S 波段 SAR 的频率范围通常在 2-4 GHz 之间，波长介于 L 波段和 C 波段之间，约为 8-15 cm。相对于 L 波段，S 波段 SAR 的穿透深度较小，对地表覆盖物和水分含量更为敏感。

植被穿透：
S 波段 SAR 信号在穿透植被方面不如 L 波段有效。它主要反映植被冠层的顶层信息，对树冠结构的敏感度较高。因此，S 波段 SAR 更适合用于识别植被类型和监测植被生长状况，而不是评估生物量。
土壤穿透：
S 波段 SAR 对土壤表层的湿度变化非常敏感，可以有效监测土壤表层的水分含量。然而，其穿透深度较小，通常只能达到几厘米的深度，难以获取深层土壤的信息。
冰雪穿透：
S 波段 SAR 对冰雪的穿透能力同样不如 L 波段。它可以探测雪盖的表面特征，例如雪的颗粒大小和湿度，但难以获取冰雪的底层信息。

4. 影响穿透深度的其他因素

除了波段本身，其他因素也会显著影响 SAR 信号的穿透深度。

入射角：
入射角越大，信号的穿透路径越长，衰减越大，穿透深度越小。
极化方式：
不同的极化方式对不同地物的散射特性敏感度不同，也会影响信号的穿透深度。例如，交叉极化 (HV/VH) 信号通常具有更强的穿透能力，可以穿透植被冠层并获取地表信息。
地表粗糙度：
粗糙的地表会导致更强的散射，降低穿透深度。

5. 应用场景

L 和 S 波段 SAR 由于其不同的穿透特性，在不同的应用场景中发挥着重要的作用。

L 波段 SAR:
- 森林监测：
  评估森林生物量、监测森林砍伐、评估森林健康状况。
- 农业监测：
  土壤湿度探测、作物生长监测、农作物产量估计。
- 水资源管理：
  地下水探测、干旱评估。
- 冰川监测：
  冰川运动监测、冰川消融评估。
- 地质勘探：
  地下结构探测。
S 波段 SAR:
- 植被类型识别：
  根据植被冠层的散射特性区分不同的植被类型。
- 植被生长状况监测：
  监测植被生长季节的变化和植被覆盖率的变化。
- 土壤表层湿度监测：
  实时监测土壤表层的湿度变化，用于农业灌溉管理和洪涝灾害预警。
- 城市地表监测：
  对城市建筑物和基础设施进行监测。

7. 结论与展望

L 和 S 波段 SAR 信号的穿透深度评估是理解地表散射机制和有效利用 SAR 数据的重要步骤。L 波段 SAR 具有较强的穿透能力，可以穿透植被冠层、土壤和冰雪，获取地表和地下信息，适用于森林监测、土壤湿度探测、冰川监测等领域。S 波段 SAR 的穿透深度较小，对地表覆盖物和水分含量更为敏感，适用于植被类型识别、土壤表层湿度监测等领域。

未来的研究方向包括：
