VMD-TCN-BiLSTM-MATT变分模态分解卷积双向长短期网络多头注意力多变量时序预测

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

近年来，随着物联网、工业自动化、金融市场的飞速发展，多变量时序数据呈现爆炸式增长，涵盖了各个领域，例如电力负荷预测、交通流量预测、股票价格预测等等。准确地预测多变量时序数据对于资源优化配置、风险预警和决策支持具有至关重要的意义。然而，多变量时序数据通常具有非线性、非平稳性、复杂依赖关系等特点，给预测带来了巨大的挑战。传统的预测方法，如ARIMA模型和回归模型，难以有效地捕捉这些复杂特征，导致预测精度较低。因此，开发能够有效处理多变量时序数据复杂性的预测模型成为了当前研究的热点。

本文探讨并深入分析了一种基于变分模态分解（Variational Mode Decomposition, VMD）、时间卷积网络（Temporal Convolutional Network, TCN）、双向长短期记忆网络（Bidirectional Long Short-Term Memory, BiLSTM）以及多头注意力机制（Multi-Head Attention Mechanism, MATT）的多变量时序预测模型，我们称之为VMD-TCN-BiLSTM-MATT模型。该模型旨在克服传统模型的局限性，通过多层次的数据处理和特征提取，提升多变量时序预测的精度和鲁棒性。

1. VMD：预处理和模态分解

多变量时序数据往往包含多种频率成分，这些成分之间可能存在复杂的相互作用，直接影响预测结果。VMD作为一种自适应的信号分解方法，能够将原始时序数据分解成一系列本征模态函数（Intrinsic Mode Functions, IMF）。与经验模态分解（Empirical Mode Decomposition, EMD）相比，VMD具有更强的理论基础和更优的分解效果，能够有效抑制模态混叠现象。

具体而言，VMD将信号分解问题转化为约束变分问题，通过寻找一系列中心频率和带宽的IMF，使得这些IMF的带宽之和最小，同时保证它们能够重构原始信号。通过VMD分解，原始时序数据被分解成若干个具有不同频率特征的IMF分量，每个IMF分量代表了原始数据中的一个特定频率段的信息。这种分解能够有效地降低原始数据的非平稳性，并为后续的特征提取提供更清晰的输入。

2. TCN：捕捉局部时序依赖关系

时间卷积网络（TCN）是一种专门针对时序数据设计的深度学习模型。与传统的循环神经网络（Recurrent Neural Networks, RNNs）相比，TCN具有并行计算能力强、梯度消失问题缓解等优势。TCN的核心是因果卷积（Causal Convolution）和扩张卷积（Dilated Convolution）。

因果卷积保证了模型只能够利用过去的信息进行预测，避免了信息泄露的问题。扩张卷积则通过引入扩张率，使得卷积核能够覆盖更长的时序范围，从而有效地捕捉长期依赖关系。TCN通过堆叠多个卷积层，并结合残差连接（Residual Connection），能够构建深度网络，提取时序数据中的局部时序依赖关系。在VMD-TCN-BiLSTM-MATT模型中，TCN被用于处理VMD分解后的IMF分量，提取每个分量中的局部时序特征，为后续的长期依赖关系建模提供基础。

3. BiLSTM：捕捉全局时序依赖关系

长短期记忆网络（Long Short-Term Memory, LSTM）是一种特殊的循环神经网络，能够有效地处理长时序依赖关系。与传统的RNNs相比，LSTM通过引入门控机制（Gate Mechanism），包括输入门（Input Gate）、遗忘门（Forget Gate）和输出门（Output Gate），能够控制信息的流动，选择性地保留和遗忘历史信息。

双向长短期记忆网络（BiLSTM）是LSTM的扩展，它在两个方向上（forward和backward）处理时序数据。Forward LSTM从前往后处理数据，捕捉正向的时序依赖关系；Backward LSTM从后往前处理数据，捕捉反向的时序依赖关系。BiLSTM能够更全面地捕捉时序数据中的长期依赖关系，提高预测的准确性。在VMD-TCN-BiLSTM-MATT模型中，BiLSTM被用于处理TCN提取的局部时序特征，进一步挖掘全局的时序依赖关系，构建更加完善的时序特征表示。

4. MATT：自适应权重分配和重要特征选择

多头注意力机制（Multi-Head Attention Mechanism, MATT）是一种能够自适应地学习输入数据中不同部分重要性的机制。与传统的注意力机制相比，MATT通过将输入数据投影到多个不同的子空间，并分别计算注意力权重，能够捕捉更加丰富的特征信息。

MATT的核心是Scaled Dot-Product Attention，它通过计算输入数据的Query、Key和Value之间的点积，并进行缩放，得到注意力权重。这些权重用于对Value进行加权，从而得到最终的输出。MATT能够有效地提取输入数据中的重要特征，并根据其重要性赋予不同的权重。在VMD-TCN-BiLSTM-MATT模型中，MATT被用于处理BiLSTM的输出，自适应地学习不同时间步长和不同变量的重要性，从而选择最相关的特征进行预测。

5. VMD-TCN-BiLSTM-MATT模型框架

综上所述，VMD-TCN-BiLSTM-MATT模型将VMD、TCN、BiLSTM和MATT巧妙地结合在一起，构建了一个多层次、多模块的多变量时序预测框架。该模型的具体流程如下：

1. VMD分解：

    使用VMD将原始多变量时序数据分解成一系列IMF分量。

2. TCN特征提取：

    将每个IMF分量输入到TCN中，提取局部时序特征。

3. BiLSTM长期依赖建模：

    将TCN提取的局部时序特征输入到BiLSTM中，挖掘全局的时序依赖关系。

4. MATT自适应权重分配：

    使用MATT对BiLSTM的输出进行处理，学习不同时间步长和不同变量的重要性，并选择最相关的特征。

5. 预测输出：

    基于MATT选择的特征，进行最终的预测输出。

6. 模型优势与应用前景

VMD-TCN-BiLSTM-MATT模型具有以下优势：

• 有效处理非线性非平稳性：

   VMD能够有效地分解原始时序数据，降低其非平稳性，提高模型的预测精度。

• 多尺度特征提取：

   TCN能够提取局部时序特征，BiLSTM能够捕捉全局时序依赖关系，MATT能够选择重要特征，多层次的特征提取能够更好地捕捉数据的复杂性。

• 自适应权重分配：

   MATT能够自适应地学习不同时间步长和不同变量的重要性，并选择最相关的特征进行预测，提高模型的鲁棒性。

• 并行计算能力强：

   TCN和MATT都具有并行计算能力，能够提高模型的训练效率。

VMD-TCN-BiLSTM-MATT模型具有广泛的应用前景，例如：

• 电力负荷预测：

   准确预测电力负荷对于电力系统的稳定运行和优化调度至关重要。

• 交通流量预测：

   准确预测交通流量对于缓解交通拥堵、提高交通效率具有重要意义。

• 金融市场预测：

   准确预测股票价格、汇率等金融市场指标对于投资决策具有重要意义。

• 工业过程监控：

   准确预测工业过程中的关键指标对于保证生产安全、提高生产效率具有重要意义。

7. 结论与展望

VMD-TCN-BiLSTM-MATT模型是一种有效的多变量时序预测模型，它通过多层次的数据处理和特征提取，能够有效地捕捉多变量时序数据的复杂特征，提高预测的精度和鲁棒性。然而，该模型仍然存在一些需要改进的地方，例如：

• 模型参数优化：

   VMD、TCN、BiLSTM和MATT都包含大量的参数，如何有效地优化这些参数是一个挑战。

• 模型复杂度：

   VMD-TCN-BiLSTM-MATT模型的结构较为复杂，如何简化模型结构，提高模型的效率是一个研究方向。

• 模型泛化能力：

   如何提高模型的泛化能力，使其能够在不同的数据集上表现良好，是一个重要的研究课题。

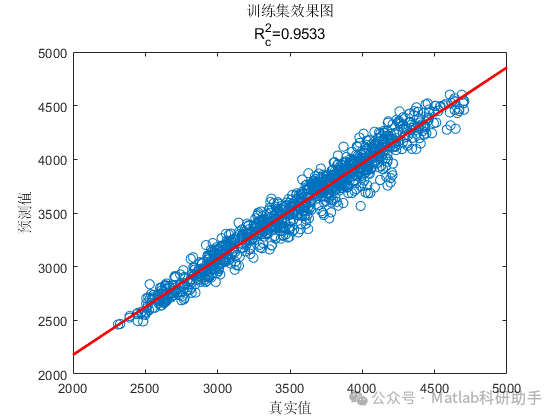

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
