可见光通信 (Visible Light Communication, VLC) 作为一种新兴的无线通信技术，近年来受到了广泛的关注。它利用可见光谱范围内的光波作为信息载体，在照明的同时实现高速数据传输。与传统的射频通信相比，VLC 具有诸多优势，如无需频谱许可、安全可靠、抗电磁干扰等。然而，VLC 系统性能的优劣很大程度上取决于其光照度、光功率以及信噪比 (Signal-to-Noise Ratio, SNR) 的分布情况。因此，深入研究这三者的分布特性，对于优化 VLC 系统设计、提高通信质量至关重要。

一、光照度分布：保障照明质量与通信范围

光照度是指单位面积上接收到的光通量，它是衡量照明效果的重要指标。在 VLC 系统中，光照度分布直接影响用户的视觉舒适度，同时也决定了通信的覆盖范围。理想的光照度分布应满足以下要求：

均匀性：
光照度在整个工作区域内应尽可能均匀分布，避免出现明显的亮度差异，以减少视觉疲劳。
充足性：
光照度必须达到满足人类视觉需求的最低标准，保证正常的工作、学习和生活。
稳定性：
光照度应保持稳定，避免频繁波动，以保证通信链路的稳定性和可靠性。

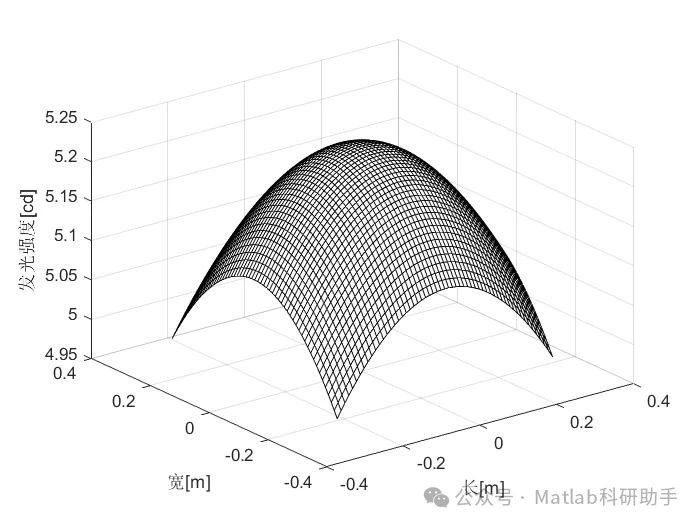

光照度分布受多种因素影响，包括 LED 灯具的光学特性、灯具的布局、室内环境的反射率等。常见的 LED 灯具包括 Lambertian 光源、Generalized Lambertian 光源以及 Lens-based 光源等。不同的光源具有不同的光强分布特性，对光照度分布产生显著影响。例如，Lambertian 光源的光强分布呈余弦规律，在垂直方向上的光强最大，随着角度增大而逐渐减小。而 Lens-based 光源则可以通过透镜改变光束的形状和方向，实现更加灵活的光照度分布。

为了实现良好的光照度分布，需要合理设计 LED 灯具的布局。可以通过优化灯具的数量、位置和朝向，使得光照度在整个工作区域内达到最佳的均匀性和充足性。此外，室内环境的反射率也会影响光照度分布。墙壁、天花板和地板等表面的反射光会增加接收到的光通量，从而提高光照度。因此，在设计 VLC 系统时，需要充分考虑室内环境的反射特性。

二、光功率分布：影响信号强度与通信速率

光功率是指单位时间内光辐射的能量，它是衡量 VLC 系统信号强度的重要指标。光功率分布直接影响接收端接收到的信号强度，从而影响通信速率和误码率。在 VLC 系统中，光功率分布应满足以下要求：

足够的信号强度：
接收端必须接收到足够的光功率，才能保证可靠的信号检测。
避免信号饱和：
光功率过高会导致接收端饱和，从而降低信号质量。
最小化功率损耗：
尽量减少光信号在传输过程中的损耗，例如大气吸收、散射等。

光功率分布同样受到多种因素的影响，包括发射端光功率、信道衰减以及接收端的光学特性。发射端光功率决定了信号的起始强度，信道衰减则描述了光信号在传输过程中能量的损失。信道衰减主要包括路径损耗和大气吸收、散射等。路径损耗是指光信号强度随着传输距离增加而衰减的现象，其衰减程度与传输距离的平方成反比。大气吸收和散射是指光信号被大气中的分子和颗粒吸收或散射的现象，其衰减程度与大气中的分子和颗粒浓度有关。

为了提高接收端的光功率，可以采用以下措施：

提高发射端光功率：
增加发射端 LED 灯具的光功率输出。
减小传输距离：
缩短发射端和接收端之间的距离。
优化接收端光学特性：
采用高灵敏度的光电探测器，并增加接收端的光学聚焦能力。

三、信噪比 (SNR) 分布：决定通信质量的关键

信噪比 (SNR) 是指信号功率与噪声功率之比，它是衡量通信系统质量的重要指标。在 VLC 系统中，SNR 分布直接影响通信速率、误码率以及通信的可靠性。理想的 SNR 分布应满足以下要求：

足够的 SNR 值：
SNR 必须高于一定的阈值，才能保证可靠的信号检测和解码。
均匀的 SNR 分布：
SNR 在整个工作区域内应尽可能均匀分布，避免出现明显的性能差异。
最小化噪声干扰：
降低各种噪声源的干扰，例如环境光噪声、电子器件噪声等。

VLC 系统的噪声主要来源于环境光噪声和电子器件噪声。环境光噪声是指来自于日光、灯光等环境光的光噪声，它会干扰接收到的信号，降低 SNR。电子器件噪声是指光电探测器、放大器等电子器件产生的噪声，例如热噪声、散粒噪声等。

为了提高 SNR，可以采取以下措施：

提高信号功率：
增加发射端光功率，减小传输距离，优化接收端光学特性。
降低噪声功率：
采用光学滤波器滤除环境光噪声，采用低噪声的电子器件，并优化电路设计。
采用先进的信号处理技术：
利用均衡、编码等信号处理技术，提高信号的抗噪声能力。

四、光照度、光功率与信噪比的相互关系与影响

光照度、光功率与信噪比之间存在着密切的联系。光照度决定了照明质量，光功率决定了信号强度，信噪比决定了通信质量。三者相互影响，共同决定了 VLC 系统的性能。

光照度与光功率：
在 VLC 系统中，LED 灯具既要提供照明，又要传输数据。因此，光照度与光功率之间存在一定的约束关系。为了保证良好的照明效果，光照度必须达到一定的水平。同时，为了保证可靠的通信，光功率也必须达到一定的水平。如何平衡两者之间的关系，是 VLC 系统设计中的一个重要问题。
光功率与信噪比：
信噪比与光功率成正比。在噪声水平一定的条件下，提高光功率可以显著提高信噪比，从而提高通信质量。然而，过高的光功率会导致接收端饱和，反而降低信号质量。因此，需要根据实际情况选择合适的光功率。
光照度与信噪比：
环境光是 VLC 系统噪声的主要来源之一。环境光的光照度越高，产生的噪声就越大，从而降低信噪比。因此，需要采取措施降低环境光噪声的干扰，例如采用光学滤波器。

五、结论与展望

光照度、光功率与信噪比是影响 VLC 系统性能的关键因素。深入研究这三者的分布特性，对于优化 VLC 系统设计、提高通信质量至关重要。未来的研究方向包括：

优化 LED 灯具的光学设计：
设计具有更优异的光强分布特性的 LED 灯具，以实现更均匀的光照度和更强的信号强度。
研究新型的信道模型：
建立更加精确的信道模型，考虑室内环境的反射、散射以及大气吸收等因素，以更准确地预测光功率和信噪比的分布。
开发先进的信号处理技术：
开发更加有效的均衡、编码等信号处理技术，提高信号的抗噪声能力，从而提高通信速率和可靠性。
研究智能化的照明控制策略：
研究智能化的照明控制策略，根据环境光照度和用户需求，动态调整 LED 灯具的光照度和光功率，以实现最佳的照明效果和通信性能。
