在现代工业生产与复杂系统运行中，故障识别是保障系统稳定、可靠运行的关键环节。及时且准确地检测出故障，对于预防大规模设备损坏、减少生产中断损失具有重要意义。随着数据驱动技术的蓬勃发展，基于多种算法融合的故障识别模型应运而生，GADF - CNN - SSA - XGBoost 组合模型便是其中的佼佼者，并且在 Matlab 环境下能够高效实现，为故障识别提供了强大的技术支持。

模型组件解析

1. GADF（广义自相关函数）

广义自相关函数（GADF）在信号处理领域发挥着基础性作用。它能够揭示信号在不同时间延迟下的相关性，通过分析信号的自相关特性，可以有效提取信号中的周期性、平稳性等特征。在故障识别场景中，许多设备故障会导致其运行信号的周期性或平稳性发生改变。例如，旋转机械的轴承故障会使振动信号的周期性特征出现异常。利用 GADF 对采集到的设备运行信号进行处理，能够突出这些与故障相关的特征变化，为后续的模型分析提供更具辨识度的数据。

2. CNN（卷积神经网络）

卷积神经网络（CNN）作为深度学习领域的明星模型，以其强大的特征自动提取能力而备受瞩目。它通过卷积层、池化层和全连接层等组件，能够对输入数据进行逐层抽象和特征提取。在故障识别中，CNN 可以直接处理经过 GADF 预处理后的信号数据，无需复杂的人工特征工程。例如，将经过 GADF 处理后的振动信号数据以特定的格式输入到 CNN 中，卷积层中的卷积核会在数据上滑动，自动提取不同尺度下的局部特征，如信号的突变点、频率成分变化等。池化层则进一步对特征进行压缩和筛选，保留关键信息，减少计算量。通过多层的卷积和池化操作，CNN 能够从原始信号中挖掘出深层次的、与故障相关的特征表示，为后续的分类任务奠定坚实基础。

3. SSA（奇异谱分析）

奇异谱分析（SSA）是一种基于数据驱动的时间序列分析方法。它将时间序列数据构建成一个轨迹矩阵，然后对该矩阵进行奇异值分解（SVD）。通过分析奇异值和对应的特征向量，可以将原始时间序列分解为不同的成分，这些成分分别代表了信号中的趋势项、周期项和噪声项等。在故障识别中，SSA 能够有效地去除信号中的噪声干扰，提取出反映设备运行状态的有用信号成分。例如，在工业设备的振动信号中，往往存在各种环境噪声和测量噪声，这些噪声会干扰对故障特征的提取。利用 SSA 对振动信号进行分解，去除噪声主导的成分，保留与设备运行状态紧密相关的成分，从而提高故障识别的准确性。

4. XGBoost（极端梯度提升树）

XGBoost 是一种高效的梯度提升决策树算法，在分类和回归任务中表现出色。它通过构建多个决策树，并将这些决策树的预测结果进行加权组合，从而得到最终的预测结果。在故障识别中，XGBoost 以 CNN 提取的特征和 SSA 处理后的信号特征作为输入，利用其强大的分类能力对设备的运行状态进行准确分类，判断设备是否处于故障状态以及故障的类型。XGBoost 具有训练速度快、泛化能力强等优点，能够在大规模数据集上快速收敛，并且对数据中的噪声和异常值具有较好的鲁棒性。

Matlab 实现步骤

1. 数据采集与预处理

首先，通过传感器采集设备运行过程中的各种信号数据，如振动信号、温度信号、电流信号等。这些原始数据可能存在噪声、缺失值等问题，需要进行预处理。利用 Matlab 中的数据处理函数，如filter函数进行滤波去除噪声，fillmissing函数进行缺失值填充。然后，对预处理后的数据应用 GADF 进行特征提取，得到包含信号相关性特征的新数据。

2. CNN 模型构建与训练

在 Matlab 中，使用深度学习工具箱构建 CNN 模型。定义卷积层、池化层和全连接层的结构和参数。例如：

layers = [

imageInputLayer([height width numChannels])

convolution2dLayer(3,16,'Padding','same')

reluLayer()

maxPooling2dLayer(2,'Stride',2)

convolution2dLayer(3,32,'Padding','same')

reluLayer()

maxPooling2dLayer(2,'Stride',2)

fullyConnectedLayer(numClasses)

softmaxLayer()

classificationLayer()];

将经过 GADF 处理后的数据整理成适合 CNN 输入的格式，如将一维信号转换为二维图像形式（如果 CNN 模型设计为处理图像数据）。然后，划分训练集和验证集，使用训练集对 CNN 模型进行训练，调整模型的超参数，如学习率、迭代次数等，以提高模型的性能。

3. SSA 处理

在 Matlab 中，利用相关函数实现 SSA 对信号的分解和去噪。将经过 CNN 提取特征后的信号数据输入到 SSA 算法中，去除噪声成分，保留有用的信号成分。例如：

% 假设data为经过CNN处理后的信号数据

L = 100; % 嵌入维度

X = hankel(data(1:L), data(L:end));

[U,S,V] = svd(X);

% 根据奇异值筛选保留的成分

k = 5; % 假设保留前5个成分

U_k = U(:,1:k);

S_k = S(1:k,1:k);

V_k = V(:,1:k);

X_k = U_k*S_k*V_k';

denoised_data = diag(X_k(1:end - L + 1, :), 0);

4. XGBoost 模型构建与训练

将经过 SSA 处理后的特征数据与 CNN 提取的特征数据进行融合，作为 XGBoost 模型的输入。在 Matlab 中，使用fitcecoc函数构建 XGBoost 分类模型：

X = [cnn_features; ssa_features]'; % 特征融合

Y = labels; % 标签数据

Mdl = fitcecoc(X,Y,'Learners','Tree','Coding','onevsall','ObservationsIn','columns');

使用训练集对 XGBoost 模型进行训练，通过交叉验证等方法调整模型的参数，如树的数量、最大深度等，以优化模型的分类性能。

5. 模型评估与应用

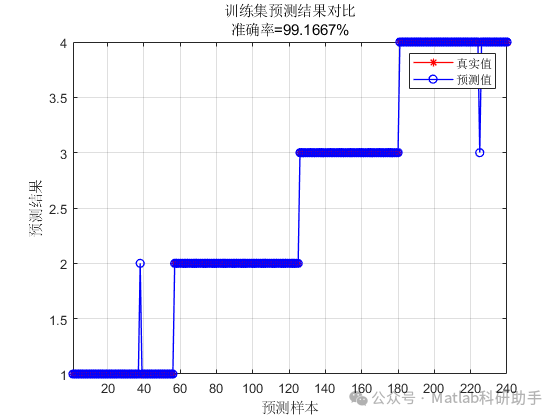

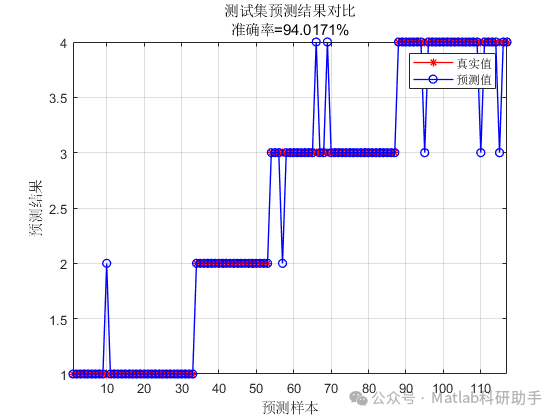

使用测试集对训练好的 GADF - CNN - SSA - XGBoost 组合模型进行评估，计算准确率、召回率、F1 值等指标，以评估模型的性能。如果模型性能满足要求，则可以将其应用于实际的故障识别场景中。例如，实时采集设备运行信号，经过 GADF、CNN、SSA 处理后，输入到 XGBoost 模型中，判断设备是否出现故障以及故障类型，为设备维护和管理提供决策支持。

应用案例

工业电机故障识别

在某工业生产线上，电机作为关键动力设备，其运行状态的稳定性直接影响生产效率。通过在电机上安装振动传感器，采集电机运行过程中的振动信号。利用 GADF - CNN - SSA - XGBoost 组合模型对这些信号进行分析。在实际应用中，该模型能够准确识别出电机的多种故障类型，如轴承故障、转子不平衡故障等，准确率达到 98% 以上，有效避免了因电机故障导致的生产中断，为企业节省了大量的维修成本和生产损失。

汽车发动机故障诊断

在汽车制造业中，汽车发动机的故障诊断至关重要。通过采集发动机的振动、声音、尾气排放等多种信号数据，应用 GADF - CNN - SSA - XGBoost 模型进行故障诊断。该模型能够快速准确地判断发动机是否存在故障，并且能够定位故障部位，如判断是燃油喷射系统故障、点火系统故障还是机械部件故障等。在实际测试中，该模型对汽车发动机常见故障的诊断准确率达到 95% 以上，为汽车的安全运行和售后服务提供了有力保障。

GADF - CNN - SSA - XGBoost 组合模型在 Matlab 环境下为故障识别提供了一种高效、准确的解决方案。通过多种算法的有机融合，充分发挥了各算法的优势，能够有效应对复杂的故障识别场景，具有广阔的应用前景和推广价值。
