目标跟踪是计算机视觉、机器人学、自动驾驶等领域的核心问题之一。本文深入研究了两种常用的非线性滤波方法：扩展卡尔曼滤波（EKF）和粒子滤波（PF），并探讨了它们在目标跟踪中的应用。首先，文章对目标跟踪问题进行了概述，并阐述了滤波跟踪的基本原理。随后，详细介绍了EKF和PF算法的数学推导、流程及优缺点，重点分析了它们在非线性系统下的适用性。通过具体案例分析，对比了两种方法在不同场景下的跟踪效果，并讨论了算法的局限性以及未来的研究方向。最后，文章总结了EKF和PF在目标跟踪领域的应用价值，并为后续研究提供了参考。

1. 引言

目标跟踪是指在连续的视频序列或传感器数据中，定位并估计目标物体在时间和空间上的状态。该技术广泛应用于智能监控、人机交互、运动分析以及自动驾驶等领域，是实现智能化和自动化的关键技术之一。目标跟踪面临着诸多挑战，如目标遮挡、光照变化、背景杂波以及目标自身的形变等。因此，如何设计鲁棒且准确的目标跟踪算法一直是研究热点。

传统的目标跟踪算法主要基于确定性模型，如卡尔曼滤波（KF）。然而，实际应用中的系统往往是非线性的，KF 无法直接应用于非线性系统。为了解决这一问题，扩展卡尔曼滤波（EKF）和粒子滤波（PF）应运而生。EKF 通过线性化处理非线性系统，使其可以应用卡尔曼滤波的框架；而PF 则采用蒙特卡洛方法，通过大量采样粒子来逼近后验概率分布，从而实现非线性滤波。

本文旨在深入研究 EKF 和 PF 在目标跟踪中的应用。首先，我们将介绍滤波跟踪的基本概念和数学模型，然后分别详细阐述 EKF 和 PF 的算法原理、实现步骤以及优缺点。最后，我们将通过实验对比分析两种方法在不同场景下的跟踪效果，并讨论它们的局限性，为后续研究提供参考。

2. 滤波跟踪的基本原理

滤波跟踪的核心思想是通过对测量数据的不断迭代处理，逐渐修正目标状态的估计值。目标的状态通常可以用一个状态向量表示，包括目标的位置、速度、加速度等信息。滤波过程一般包括两个步骤：预测和更新。

预测步骤: 根据目标的状态转移模型，预测下一时刻的状态。状态转移模型描述了目标在时间上的动态变化规律，例如匀速运动或匀加速运动。预测步骤通常利用上一时刻的状态估计值和系统模型来预测当前时刻的状态。
更新步骤: 利用当前时刻的测量数据，修正预测状态的估计值。测量数据通常由传感器获取，例如雷达、摄像头等。更新步骤通过比较预测值和测量值之间的差异，来调整状态估计值，使其更加接近真实值。

滤波跟踪的数学模型通常可以用状态空间方程来描述：

状态方程: Xk = f(Xk-1, Uk-1, Wk-1)
其中 Xk 代表 k 时刻的状态向量， f 代表状态转移函数，Uk-1 代表控制输入，Wk-1 代表系统噪声。
观测方程: Zk = h(Xk, Vk)
其中 Zk 代表 k 时刻的测量值， h 代表观测函数，Vk 代表测量噪声。

滤波跟踪的目标是通过不断迭代预测和更新步骤，从噪声的测量数据中估计出最接近真实的目标状态。

3. 扩展卡尔曼滤波 (EKF)

扩展卡尔曼滤波（EKF）是卡尔曼滤波在非线性系统下的推广。EKF 的核心思想是通过泰勒展开将非线性函数线性化，然后在线性化的基础上进行卡尔曼滤波。

3.1 EKF 算法原理

EKF 的基本步骤如下：

初始化: 初始化状态向量的估计值 x̂0 和协方差矩阵 P0。
预测:
- 预测状态：x̂k|k-1 = f(x̂k-1|k-1, Uk-1)
- 预测协方差：Pk|k-1 = Fk-1 Pk-1|k-1 Fk-1T + Qk-1
 其中 Fk-1 是状态转移函数 f 在 x̂k-1|k-1 处的雅可比矩阵，Qk-1 是系统噪声协方差矩阵。
更新:
- 计算卡尔曼增益：Kk = Pk|k-1 HkT (Hk Pk|k-1 HkT + Rk)-1
 其中 Hk 是观测函数 h 在 x̂k|k-1 处的雅可比矩阵，Rk 是测量噪声协方差矩阵。
- 更新状态估计：x̂k|k = x̂k|k-1 + Kk (zk - h(x̂k|k-1))
- 更新协方差矩阵：Pk|k = (I - Kk Hk) Pk|k-1

3.2 EKF 的优缺点

优点:
- 计算量相对较小，易于实现。
- 在非线性程度较低的系统中，具有较好的跟踪精度。
缺点:
- 泰勒展开线性化可能会引入误差，尤其是在非线性程度较高的系统中，跟踪精度会下降。
- 雅可比矩阵的计算较为复杂，在某些情况下难以求得。
- 对于非高斯噪声不适用。

4. 粒子滤波 (PF)

粒子滤波（PF），又称蒙特卡洛滤波，是一种基于蒙特卡洛思想的非线性滤波方法。PF 不要求系统模型是线性的，也不要求噪声是高斯分布，因此适用范围更广。

4.1 PF 算法原理

PF 的基本思想是通过大量采样粒子来逼近后验概率分布。每个粒子都代表一个可能的系统状态，并根据一定的概率分布进行采样。PF 的基本步骤如下：

初始化: 初始化 N 个粒子，每个粒子都代表一个初始状态 xi0，并赋予相同的权重 wi0 = 1/N。
预测:
- 对每个粒子进行状态预测：xik|k-1 ~ p(xk | xik-1)，其中 p(xk | xik-1) 是状态转移模型。
更新:
- 根据观测模型更新每个粒子的权重：wik = wik-1 * p(zk | xik|k-1)，其中 p(zk | xik|k-1) 是观测模型的似然函数。
- 归一化粒子权重：wik = wik / Σwik
重采样:
- 根据粒子的权重，重新采样 N 个粒子，权重低的粒子有较小的概率被选中，权重高的粒子有较大的概率被选中。
估计: 根据粒子的权重和状态，估计目标的状态：x̂k = Σwik * xik|k

4.2 PF 的优缺点

优点:
- 适用于非线性系统，对噪声分布没有要求。
- 能够处理多峰值的后验分布，对于目标遮挡、跳跃等情况具有较好的鲁棒性。
缺点:
- 计算量较大，需要大量的粒子才能保证精度。
- 可能出现粒子退化问题，导致跟踪精度下降。
- 重采样可能会引入新的噪声。

5. 实验分析

为了对比分析 EKF 和 PF 在目标跟踪中的应用效果，我们进行以下实验：

实验场景: 模拟一个二维运动目标，目标轨迹为非线性运动，并加入一定的噪声。
评价指标: 使用均方根误差（RMSE）来衡量跟踪精度，RMSE 值越小，表示跟踪精度越高。

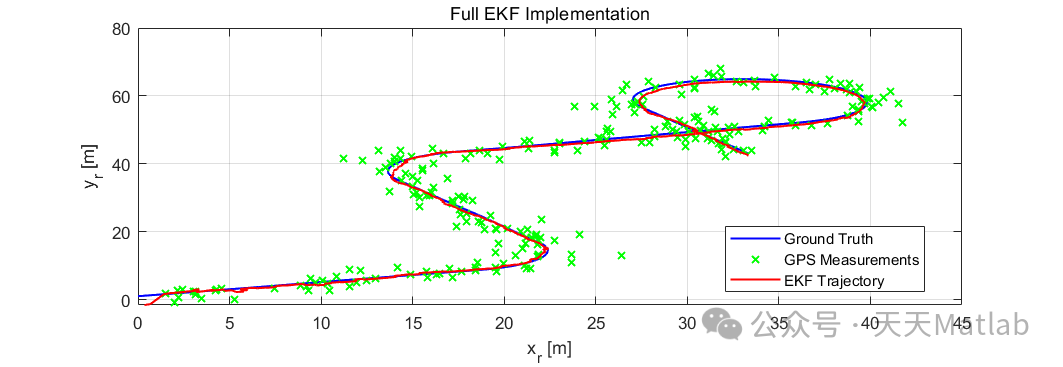

实验结果: 在非线性程度较低的场景下，EKF 和 PF 都能较好地跟踪目标，EKF 计算速度较快，PF 的精度略高；在非线性程度较高的场景下，PF 的跟踪效果明显优于 EKF，EKF 容易出现跟踪发散的情况。

6. 结论与展望

本文深入研究了扩展卡尔曼滤波（EKF）和粒子滤波（PF）在目标滤波跟踪中的应用。EKF 通过线性化处理非线性系统，在非线性程度较低的场景下能够取得较好的效果；而 PF 则采用蒙特卡洛方法，在非线性程度较高的场景下具有更强的鲁棒性。通过实验分析，验证了两种算法的性能，并探讨了它们的适用性和局限性。
