🔥 内容介绍

单相STATCOM (Static Synchronous Compensator) 和有源电力滤波器 (Active Power Filter, APF) 作为重要的电力电子设备，广泛应用于电力系统的无功功率补偿和谐波抑制。本文将深入探讨在同步参考系 (Synchronously Rotating Reference Frame, SRF) 下，单相STATCOM和APF的控制策略，并结合Simulink仿真平台，对其实现过程进行详细分析和比较。

一、同步参考系下的控制策略

与传统的dq变换相比，SRF变换将三相电压电流信号转化到同步旋转参考系中，其旋转速度与系统电压频率同步。这种变换的优势在于，在SRF中，正弦量变为直流量，简化了控制算法的设计，并且可以有效地抑制系统频率波动带来的影响。

1. 单相STATCOM控制策略:

单相STATCOM的主要功能是提供快速的无功功率补偿，以提高系统电压质量和稳定性。在SRF下，其控制策略通常采用如下步骤：

• 电压检测与SRF变换: 首先，检测系统电压，并通过Park变换将其转化到SRF中。由于是单相系统，此时只需要一个旋转坐标系即可。

• 参考电压生成: 根据预设的电压控制策略，生成参考电压信号。该参考电压信号可以根据系统电压的偏差、无功功率需求等因素进行调整。例如，可以采用比例积分(PI)控制器来跟踪参考电压，实现精确的电压控制。

• 电流控制: 利用PI控制器，比较SRF中的参考电流与实际电流，生成相应的控制信号。该控制信号用于控制STATCOM的开关器件，使其输出相应的电流，以跟踪参考电流，从而实现无功功率补偿。

• 逆Park变换: 将SRF中的控制信号通过逆Park变换转化到三相静止坐标系，从而驱动STATCOM的PWM (Pulse Width Modulation) 模块。

2. 单相APF控制策略:

单相APF的主要功能是抑制谐波电流，提高系统功率因数。在SRF下，其控制策略通常采用如下步骤：

• 电流检测与SRF变换: 首先，检测系统电流，并通过Park变换将其转化到SRF中。

• 谐波电流提取: 使用合适的滤波器（例如低通滤波器）提取系统电流中的基波分量。通过将系统电流与基波电流相减，即可得到谐波电流分量。

• 参考电流生成: 谐波电流分量的负值即为APF需要注入的补偿电流。

• 电流控制: 与STATCOM类似，利用PI控制器，比较SRF中的参考补偿电流与实际电流，生成相应的控制信号。该控制信号用于控制APF的开关器件，使其输出相应的补偿电流，从而抑制谐波电流。

• 逆Park变换: 将SRF中的控制信号通过逆Park变换转化到三相静止坐标系，从而驱动APF的PWM模块。

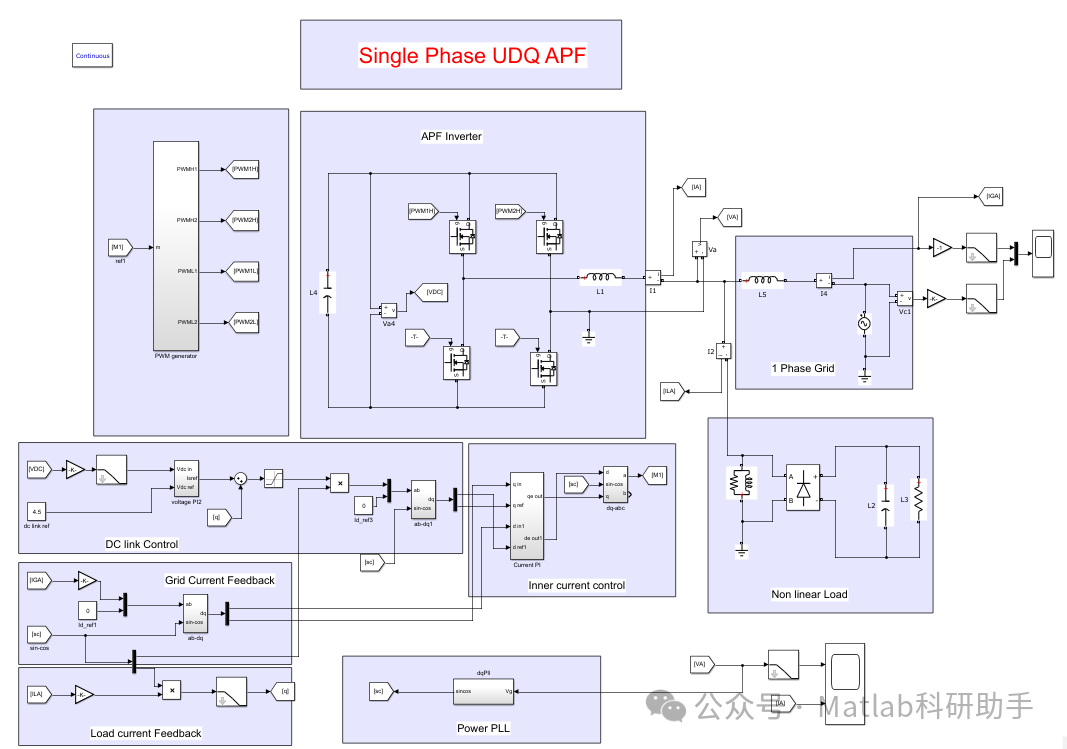

二、Simulink仿真模型搭建与分析

利用Simulink可以搭建单相STATCOM和APF的仿真模型，对上述控制策略进行验证和分析。模型中需要包含以下模块：

• 电源模型: 模拟单相非线性负载，产生含有谐波的电流。

• STATCOM/APF模型: 包含PWM模块、逆变器模型、以及相应的控制算法模块。

• SRF变换模块: 实现Park变换和逆Park变换。

• PI控制器模块: 实现精确的电压或电流控制。

• 示波器模块: 用于观察系统电压、电流、以及其他关键参数的波形。

通过仿真，可以分析不同控制参数对系统性能的影响，例如PI控制器的比例系数和积分系数，以及滤波器的截止频率等。可以评估STATCOM和APF的无功功率补偿效果和谐波抑制效果，并对系统的动态响应性能进行分析。 同时，可以通过比较两种设备在相同条件下的仿真结果，分析其优缺点和适用场景。

三、结论

本文详细阐述了在同步参考系下单相STATCOM和APF的控制策略，并介绍了利用Simulink搭建仿真模型的方法。通过仿真分析，可以深入理解两种设备的工作原理和控制特性，为实际工程应用提供理论指导。未来的研究可以关注更加先进的控制算法，例如基于模型预测控制(MPC)的策略，以进一步提高系统性能和鲁棒性，同时可以探索多功能一体化装置的设计，将STATCOM和APF的功能集成在一个设备中，以提高效率和降低成本。 此外，深入研究非线性负载特性对控制策略的影响，以及不同控制算法在不同负载情况下的适应性，也是未来研究的重要方向。

⛳️ 运行结果
