OpenHarmony(鸿蒙南向)——平台驱动指南【HDMI】

概述

功能简介

HDMI(High Definition Multimedia Interface),即高清多媒体接口,主要用于DVD、机顶盒等音视频Source到TV、显示器等Sink设备的传输。

HDMI以主从方式工作,通常有一个Source端和一个Sink端。

HDMI接口定义了完成HDMI传输的通用方法集合,包括:

  • HDMI控制器管理:打开或关闭HDMI控制器

  • HDMI启动/停止传输:启动或停止HDMI传输

  • HDMI控制器设置:设置音频、视频及HDR属性,设置色彩深度、声音图像消隐等

  • HDMI读取EDID:读取Sink端原始的EDID数据

  • HDMI热插拔:注册/注销热插拔回调函数

基本概念

HDMI是Hitachi、Panasonic、Philips、Silicon Image、Sony、Thomson、Toshiba共同发布的一款音视频传输协议。传输过程遵循TMDS(Transition Minimized Differential Signaling)协议。

  • TMDS(Transition Minimized Differential signal):过渡调制差分信号,也被称为最小化传输差分信号,用于发送音频、视频及各种辅助数据。

  • DDC(Display Data Channel):显示数据通道,发送端与接收端可利用DDC通道得知彼此的发送与接收能力,但HDMI仅需单向获知接收端(显示器)的能力。

  • CEC(Consumer Electronics Control):消费电子控制,该功能应该能够在连接HDMI的发送设备与接收设备之间实现交互操作。

  • FRL(Fixed Rate Link):TMDS 的架构进行讯号传输时,最高带宽可达 18Gbps,而FRL模式的带宽则提升到48 Gbps。

  • HDCP(High-bandwidth Digital Content Protection):即高带宽数字内容保护技术,当用户对高清晰信号进行非法复制时,该技术会进行干扰,降低复制出来的影像的质量,从而对内容进行保护。

  • EDID(Extended Display Identification Data):扩展显示标识数据,通常存储在显示器的固件中,标识供应商信息、EDID版本信息、最大图像大小、颜色设置、厂商预设置、频率范围的限制以及显示器名和序列号的字符串。

运作机制

在HDF框架中,HDMI模块接口适配模式拟采用独立服务模式,如图1所示。在这种模式下,每一个设备对象会独立发布一个设备服务来处理外部访问,设备管理器收到API的访问请求之后,通过提取该请求的参数,达到调用实际设备对象的相应内部方法的目的。独立服务模式可以直接借助HDF设备管理器的服务管理能力,但需要为每个设备单独配置设备节点,增加内存占用。

独立服务模式下,核心层不会统一发布一个服务供上层使用,因此这种模式下驱动要为每个控制器发布一个服务,具体表现为:

  • 驱动适配者需要实现HdfDriverEntry的Bind钩子函数以绑定服务。

  • device_info.hcs文件中deviceNode的policy字段为1或2,不能为0。

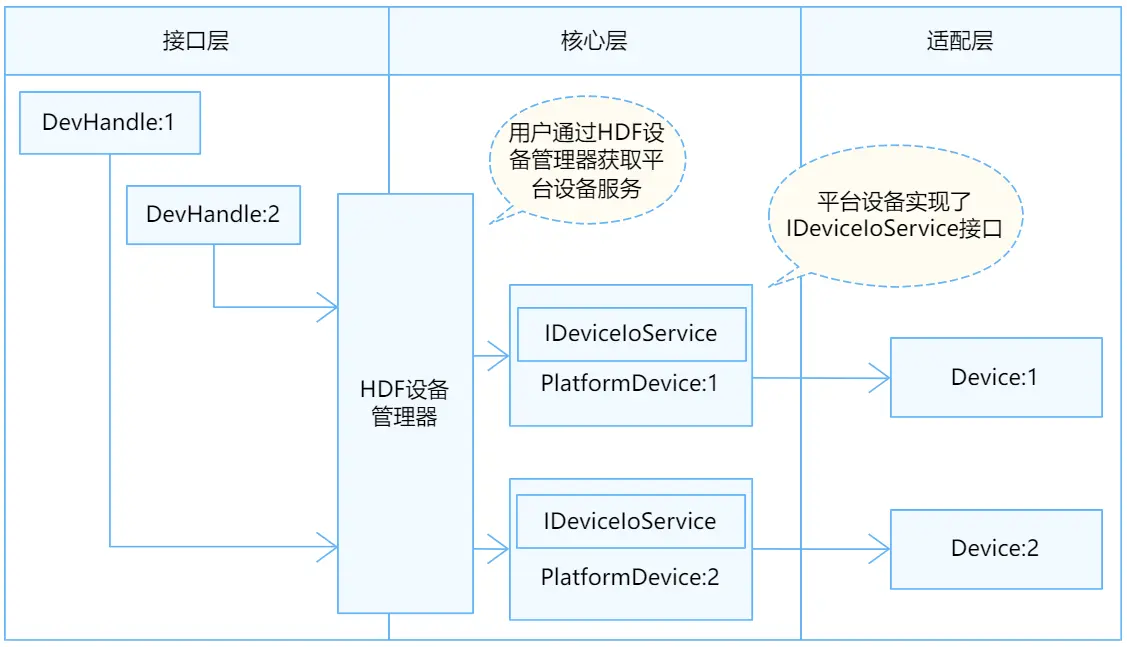

图 1 HDMI独立服务模式结构图

HDMI模块各分层作用:

  • 接口层提供打开HDMI设备、启动HDMI传输、停止HDMI传输、声音图像消隐设置、设置色彩深度、获取色彩深度、设置视频属性、获取视频属性、设置HDR属性、读取Sink端原始EDID数据、注册HDMI热插拔检测回调函数、注销HDMI热插拔检测回调函数、关闭HDMI设备的接口。

  • 核心层主要提供HDMI控制器的打开、关闭及管理的能力,通过钩子函数与适配层交互。

  • 适配层主要是将钩子函数的功能实例化,实现具体的功能。

HDMI的Source端提供+5V和GND,用于DDC和CEC通信。通过DDC通道,Source端可以读取Sink端的各项参数,如接受能力等;CEC为可选通道,用于同步Source端与Sink端的控制信号,改善用户体验。TMDS通道有四组差分信号,TMDS Clock Channel为TMDS提供时钟信号,其余三组传输音视频数据及各种辅助数据;HDP为热插拔检测端口,当有Sink端接入时,Source端会通过中断服务程序进行响应。

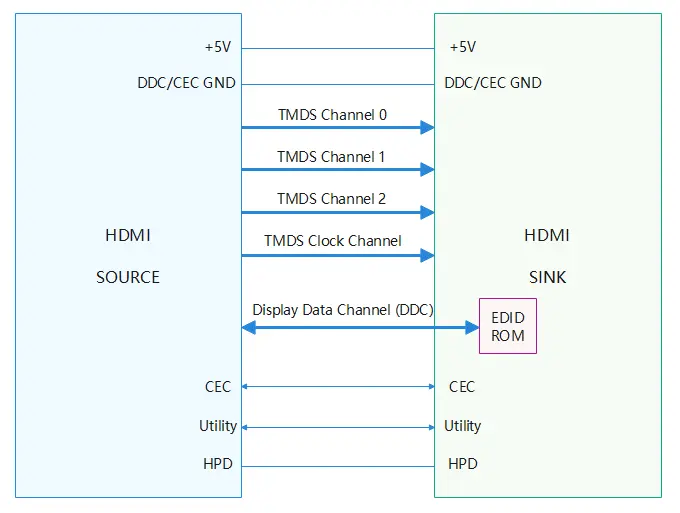

HDMI物理连接如图2所示:

图 2 HDMI物理连线示意图

约束与限制

HDMI模块当前仅支持轻量和小型系统内核(LiteOS),暂无实际适配驱动 。

使用指导

场景介绍

HDMI具有体积小,传输速率高,传输带宽宽,兼容性好,能同时传输无压缩音视频信号等优点。与传统的全模拟接口相比,HDMI不但增加了设备间接线的便捷性,还提供了一些HDMI特有的智能化功能,可用于小体积设备进行高质量音视频传输的场景。

接口说明

HDMI模块提供的主要接口如下所示,具体API详见//drivers/hdf_core/framework/include/platform/hdmi_if.h。

表 1 HDMI驱动API接口功能介绍

接口名 描述
HdmiOpen 打开HDMI控制器
HdmiClose 关闭HDMI控制器
HdmiStart 启动HDMI传输
HdmiStop 停止HDMI传输
HdmiAvmuteSet 声音图像消隐设置
HdmiDeepColorSet 设置色彩深度
HdmiDeepColorGet 获取色彩深度
HdmiSetVideoAttribute 设置视频属性
HdmiSetAudioAttribute 设置音频属性
HdmiSetHdrAttribute 设置HDR属性
HdmiReadSinkEdid 读取Sink端原始EDID数据
HdmiRegisterHpdCallbackFunc 注册HDMI热插拔检测回调函数
HdmiUnregisterHpdCallbackFunc 注销HDMI热插拔检测回调函数

开发步骤

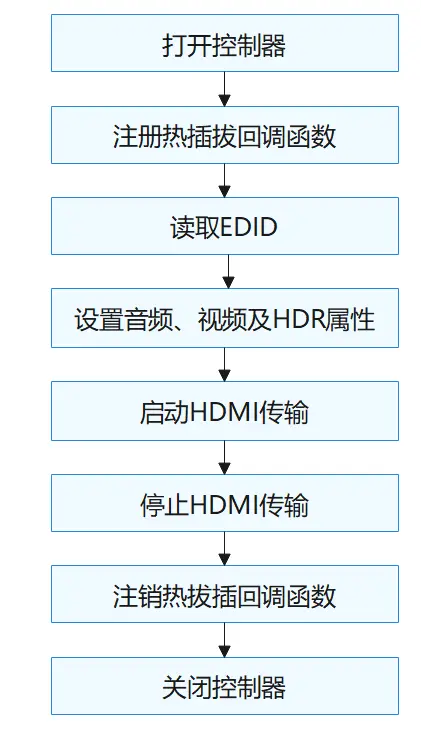

使用HDMI设备的一般流程如图3所示。

图 3 HDMI设备使用流程图

打开HDMI控制器

在进行HDMI通信前,首先要调用HdmiOpen打开HDMI控制器。

DevHandle HdmiOpen(int16_t number);

表 2 HdmiOpen参数和返回值描述

参数 参数描述
number int16_t类型,HDMI控制器号
返回值 返回值描述
NULL 打开HDMI控制器失败
控制器句柄 打开的HDMI控制器句柄

假设系统中存在2个HDMI控制器,编号从0到1,以下代码示例为获取0号控制器:

DevHandle hdmiHandle = NULL;  // HDMI控制器句柄

// 打开HDMI控制器
hdmiHandle = HdmiOpen(0);
if (hdmiHandle == NULL) {


    HDF_LOGE("HdmiOpen: hdmi open fail!\n");
    return NULL;
}
注册热插拔检测回调函数
int32_t HdmiRegisterHpdCallbackFunc(DevHandle handle, struct HdmiHpdCallbackInfo *callback);

表 3 HdmiRegisterHpdCallbackFunc参数和返回值描述

参数 参数描述
handle DevHandle类型,HDMI控制器句柄
callback 结构体指针,热插拔回调函数信息
返回值 返回值描述
HDF_SUCCESS 注册成功
负数 注册失败

注册热插拔检测回调函数示例:

// 热插拔检测回调函数定义
static void HdmiHpdHandle(void *data, bool hpd)
{


    if (data == NULL) {


        HDF_LOGE("priv data is NULL");
        return;
    }
    if (hpd == true) {


        HDF_LOGD("HdmiHpdHandle: hot plug");
        // 调用者添加相关处理
    } else {


        HDF_LOGD("HdmiHpdHandle: hot unplug");
        // 调用者添加相关处理
    }
}

// 热插拔检测回调函数注册示例
struct HdmiHpdCallbackInfo info = {

   0};
info.data = handle;
info.callbackFunc = HdmiHpdHandle;
ret = HdmiRegisterHpdCallbackFunc(hdmiHandle, info);
if (ret != HDF_SUCCESS) {


    HDF_LOGE("HdmiRegisterHpdCallbackFunc: Register hpd callback func fail, ret:%d", ret);
    return ret;
}
读取EDID
int32_t HdmiReadSinkEdid(DevHandle handle,
