HarmonyOS Next开发学习手册——相对布局 (RelativeContainer)

概述

在应用的开发过程中，经常需要设计复杂界面，此时涉及到多个相同或不同组件之间的嵌套。如果布局组件嵌套深度过深，或者嵌套组件数过多，会带来额外的开销。如果在布局的方式上进行优化，就可以有效的提升性能，减少时间开销。

RelativeContainer为采用相对布局的容器，支持容器内部的子元素设置相对位置关系，适用于界面复杂场景的情况，对多个子组件进行对齐和排列。子元素支持指定兄弟元素作为锚点，也支持指定父容器作为锚点，基于锚点做相对位置布局。下图是一个RelativeContainer的概念图，图中的虚线表示位置的依赖关系。

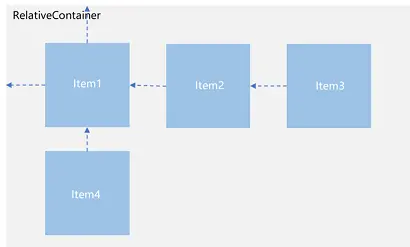

图1 相对布局示意图

子元素并不完全是上图中的依赖关系。比如，Item4可以以Item2为依赖锚点，也可以以RelativeContainer父容器为依赖锚点。

基本概念

• 锚点：通过锚点设置当前元素基于哪个元素确定位置。

• 对齐方式：通过对齐方式，设置当前元素是基于锚点的上中下对齐，还是基于锚点的左中右对齐。

设置依赖关系

锚点设置

锚点设置是指设置子元素相对于父元素或兄弟元素的位置依赖关系。在水平方向上，可以设置left、middle、right的锚点。在竖直方向上，可以设置top、center、bottom的锚点。

为了明确定义锚点，必须为RelativeContainer及其子元素设置ID，用于指定锚点信息。ID默认为“container”，其余子元素的ID通过id属性设置。未设置ID的子元素在RelativeContainer中不会显示。互相依赖，环形依赖时容器内子组件全部不绘制。同方向上两个以上位置设置锚点，但锚点位置逆序时此子组件大小为0，即不绘制。

说明
在使用锚点时要注意子元素的相对位置关系，避免出现错位或遮挡的情况。

• RelativeContainer父组件为锚点，__container__代表父容器的ID。

let AlignRus:Record<string,Record<string,string|VerticalAlign|HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let AlignRue:Record<string,Record<string,string|VerticalAlign|HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'right': { 'anchor': '__container__', 'align': HorizontalAlign.End }
}
let Mleft:Record<string,number> = { 'left': 20 }
let BWC:Record<string,number|string> = { 'width': 2, 'color': '#6699FF' }
RelativeContainer() {
  Row().width(100).height(100)
    .backgroundColor("#FF3333")
    .alignRules(AlignRus)
    .id("row1")

  Row().width(100).height(100)
    .backgroundColor("#FFCC00")
    .alignRules(AlignRue)
    .id("row2")
}.width(300).height(300)
.margin(Mleft)
.border(BWC)

• 以兄弟元素为锚点。

let AlignRus:Record<string,Record<string,string|VerticalAlign|HorizontalAlign>> = {
  'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },
  'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}
let RelConB:Record<string,Record<string,string|VerticalAlign|HorizontalAlign>> = {
  'top': { 'anchor': 'row1', 'align': VerticalAlign.Bottom },
  'left' : { 'anchor': 'row1', 'align': HorizontalAlign.Start }
}
let Mleft:Record<string,number> = { 'left': 20 }
let BWC:Record<string,number|string> = { 'width': 2, 'color': '#6699FF' }
RelativeContainer() {
  Row().width(100).height(100)
    .backgroundColor("#FF3333")
    .alignRules(AlignRus)
    .id("row1")

  Row().width(100).height(100)
    .backgroundColor("#FFCC00")
    .alignRules(RelConB)
    .id("row2")
}.width(300).height(300)
.margin(Mleft)
.border(BWC)

• 子组件锚点可以任意选择，但需注意不要相互依赖。

&
