鸿蒙内核源码分析(重定位篇) | 与国际接轨

一个程序从源码到被执行，当中经历了3个过程：

• 编译：将.c文件编译成.o文件，不关心.o文件之间的联系.
• 静态链接：将所有.o文件合并成一个.so或.out文件，处理所有.o文件节区在目标文件中的布局.
• 动态链接：将.so或a.out文件加载到内存，处理加载文件在的内存中的布局.

什么是重定位

重定位就是把程序的逻辑地址空间变换成内存中的实际物理地址空间的过程。它是实现多道程序在内存中同时运行的基础。重定位有两种，分别是动态重定位与静态重定位。

• 1.静态重定位：即在程序装入内存的过程中完成，是指在程序开始运行前，程序中的各个地址有关的项均已完成重定位，地址变换通常是在装入时一次完成的，以后不再改变，故称为静态重定位。也就是在生成可执行/共享目标文件的同时已完成地址的静态定位，它解决了可执行文件/共享目标文件的内部矛盾.
• 2.动态重定位：它不是在程序装入内存时完成的，而是CPU每次访问内存时 由动态地址变换机构（硬件）自动进行把相对地址转换为绝对地址。动态重定位需要软件和硬件相互配合完成。也就是说可执行文件/共享目标文件的外部矛盾需要外部环境解决，它向外提供了一份入住地球村的外交说明.即本篇最后部分内容.

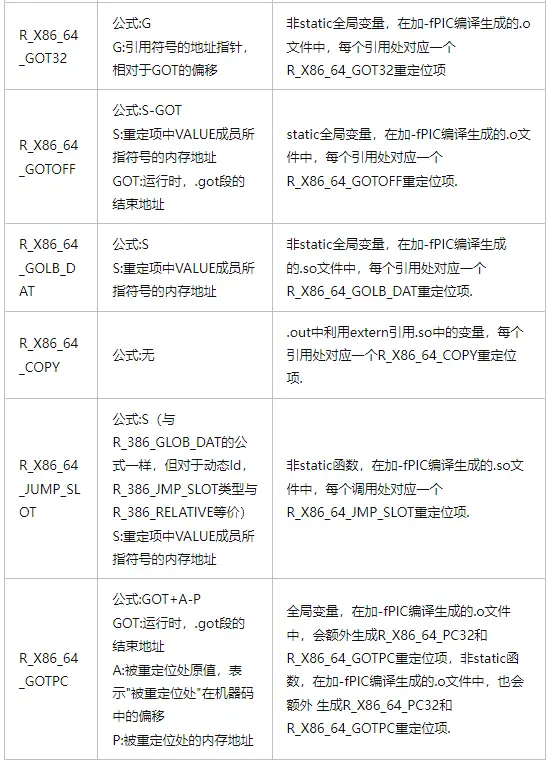

重定位十种类型

• 重定位有10种类型，在实际中请对号入座，这些类型部分在本篇能见到，如下:

解读

• fPIC的全称是 Position Independent Code， 用于生成位置无关代码。

objdump命令

objdump命令是Linux下的反汇编目标文件或者可执行文件的命令，它以一种可阅读的格式让你更多地了解二进制文件可能带有的附加信息.本篇将用它说明静态重定位的实现细节和动态重定位前置条件准备.先整体走读下objdump命令

root@5e3abe332c5a:/home/docker/test4harmony/54# objdump
Usage: objdump <option(s)> <file(s)>
 Display information from object <file(s)>.
 At least one of the following switches must be given:
  -a， --archive-headers    Display archive header information
  -f， --file-headers       Display the contents of the overall file header
  -p， --private-headers    Display object format specific file header contents
  -P， --private=OPT，OPT... Display object format specific contents
  -h， --[section-]headers  Display the contents of the section headers
  -x， --all-headers        Display the contents of all headers
  -d， --disassemble        Display assembler contents of executable sections
  -D， --disassemble-all    Display assembler contents of all sections
      --disassemble=<sym>  Display assembler contents from <sym>
  -S， --source             Intermix source code with disassembly
      --source-comment[=<txt>] Prefix lines of source code with <txt>
  -s， --full-contents      Display the full contents of all sections requested
  -g， --debugging          Display debug information in object file
  -e， --debugging-tags     Display debug information using ctags style
  -G， --stabs              Display (in raw form) any STABS info in the file
  -W[lLiaprmfFsoRtUuTgAckK] or
  --dwarf[=rawline，=decodedline，=info，=abbrev，=pubnames，=aranges，=macro，=frames，
          =frames-interp，=str，=loc，=Ranges，=pubtypes，
          =gdb_index，=trace_info，=trace_abbrev，=trace_aranges，
          =addr，=cu_index，=links，=follow-links]
                           Display DWARF info in the file
  --ctf=SECTION            Display CTF info from SECTION
  -t， --syms               Display the contents of the symbol table(s)
  -T， --dynamic-syms       Display the contents of the dynamic symbol table
  -r， --reloc              Display the relocation entries in the file
  -R， --dynamic-reloc      Display the dynamic relocation entries in the file
  @<file>                  Read options from <file>
  -v， --version            Display this program's version number
  -i， --info               List object formats and architectures supported
  -H， --help               Display this information

objdump -S ./obj/main.o

main.o是个可重定位文件，通过 readelf 可知

root@5e3abe332c5a:/home/docker/test4harmony/54# readelf -h ./obj/main.o
ELF Header:
  Magic:   7f 45 4c 46 02 01 01 00 00 00 00 00 00 00 00 00
  Class:                             ELF64
  Data:                              2's complement， little endian
  Version:                           1 (current)
  OS/ABI:                            UNIX - System V
  ABI Version:                       0
  Type:                              REL (Relocatable file)
  Machine:                           Advanced Micro Devices X86-64
  Version:                           0x1
  Entry point address:               0x0
