PCB Layout设计布局实战技巧中的飞线引导布局方法

如何利用飞线对整个板子的布局呢？

利用飞线快速的把一个模块一个模块的元器件的快速的布局：

右键：选择网络

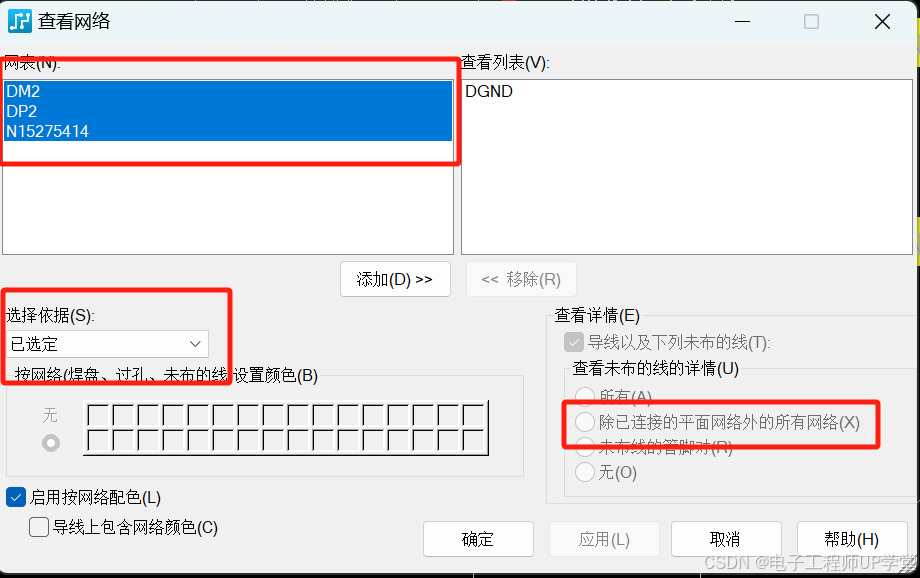

框选需要进行布局的模块的主要器件，比如USB座子，然后点击：查看网络。

我们在选择依据：已选择

然后将网表里面的线添加至：查看列表里面

然后再查看详情选择：除已连接的平面网络外的所有网络

然后将连接这个模块的所有元器件进行归位，将元器件靠近模块进行预布局。

将有飞线连接的全部靠近模块，这样就非常好的一种快速飞线的方法：

就像我们对物品进行分类一样，根据布局进行摆放位置。

按顺序排列整齐，对我们是有一点硬件设计的要求，对元器件的形状，哪些是电阻，哪些是电容，哪些是二极管，哪些是三极管？

看飞线进行布局：

全程没有看原理图，只需要看飞线就知道了。走线最顺，距离最短。

对应器件干涉，可以移动，让元器件之间不干涉就可以了嘛。

选中元器件，水平居中对齐。

右键，选中网络，选中我们需要的元器件，然后点击查看网络，然后重复上面的步骤，进行布局。

这样，一个模块就搞好了。

那么我们对所有模块都可以采用这个方法来布局。

根据形状来区分：电阻，电容，二极管，电感。
