Altium Designer 22 使用技巧之：飞线隐藏方法

原创 已于 2024-11-17 01:24:03 修改 · 1.6k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程

于 2024-11-17 01:20:10 首次发布

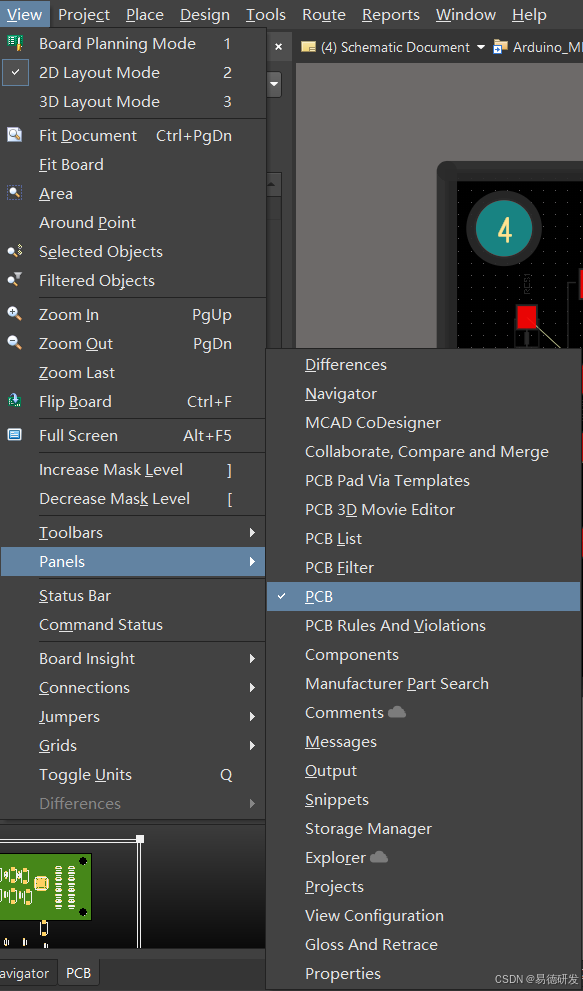

1.点击菜单栏中的View->Panels->PCB，进入PCB管理页面，如下图所示：

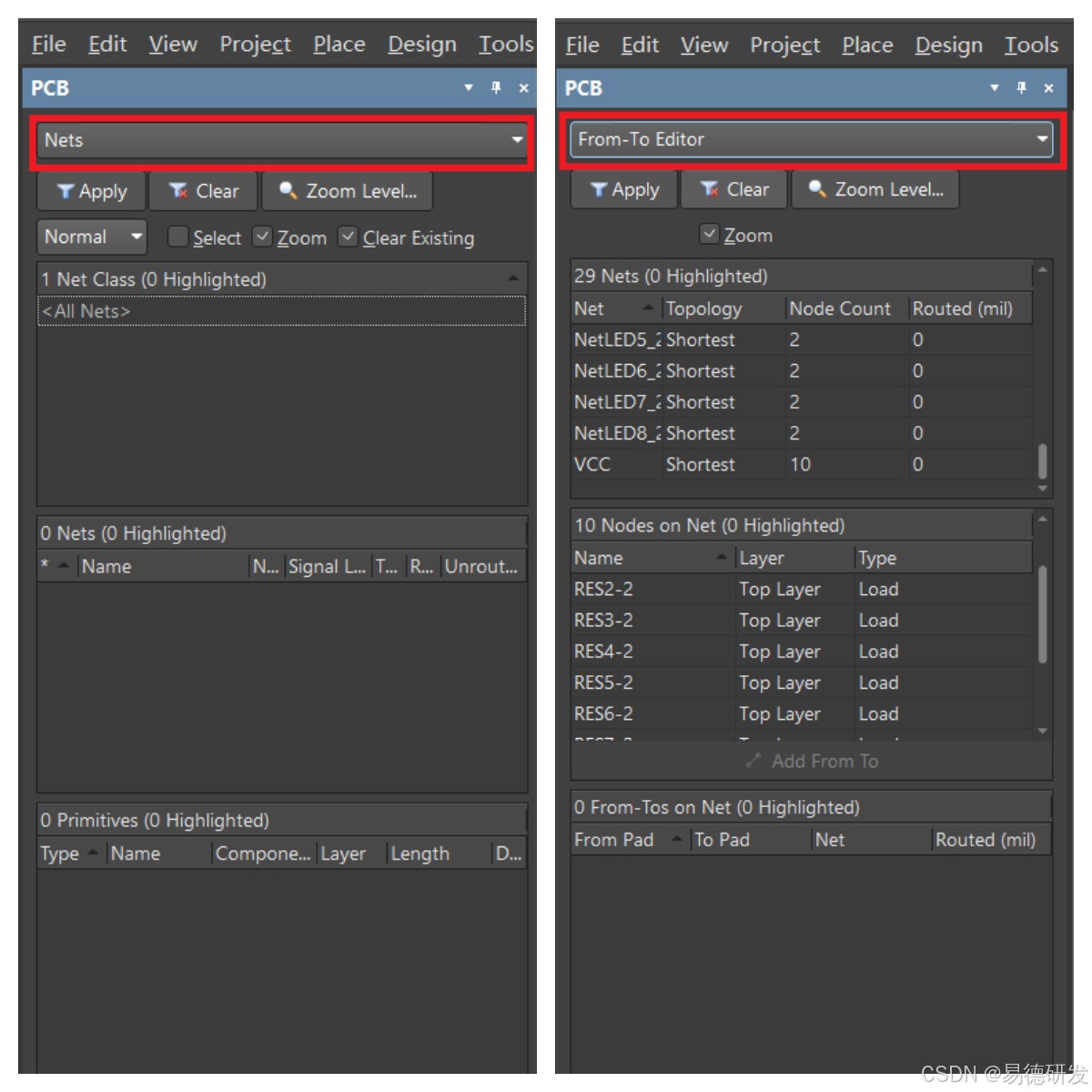

2.将Nets选项改成From-To Editor，即可实现飞线隐藏。

3.效果对比

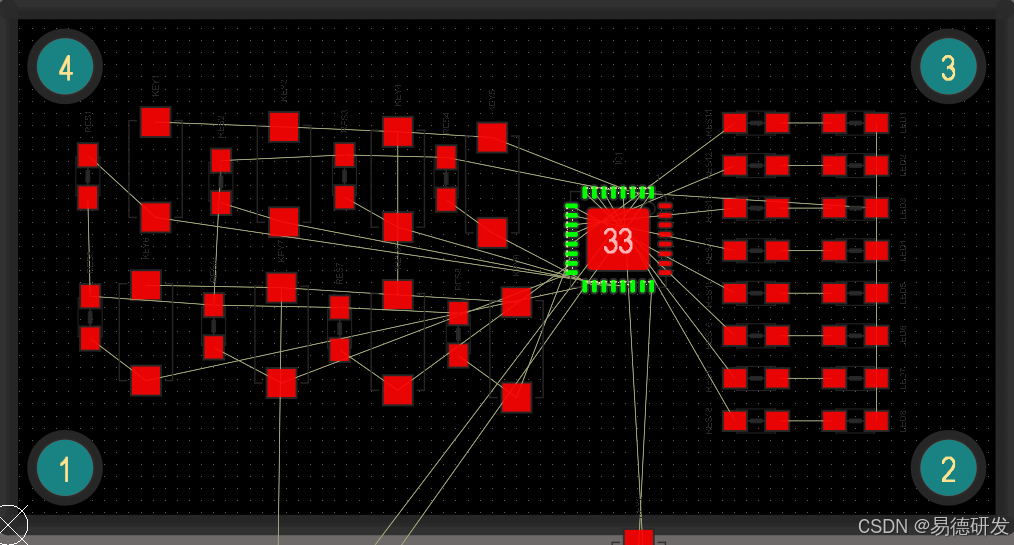

隐藏前：

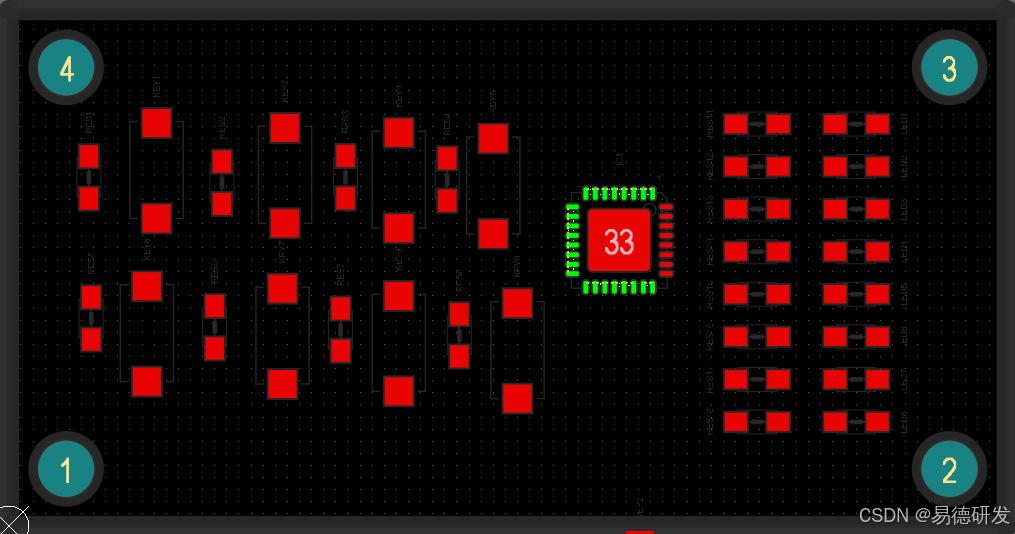

隐藏后：
