BEVSimDet：Simulated Multi-modal Distillation in Bird’s-Eye View for Multi-view 3D Object Detection

参考代码：BEVSimDet

1. 概述

介绍：在模型实际部署过程中由于实际传感器缺失、计算资源限制等因素，导致对实际部署的模型裁剪，自然性能也会存在下降。对这样的情况一般会采取知识蒸馏的方式实现性能弥补，对于常见intra-modal、cross-modal、multi-modal的蒸馏方式，它们需要source和target中输入的传感器数量保持一致，这样才能实现蒸馏。具体到自动驾驶场景中激光雷达并不是在所有车型，那么对于没有激光雷达的车如何提升感知性能？对此文章提出在图像特征上添加一个模拟的Lidar特征用于实现Lidar部分信息的迁移，这样来弥补由于Lidar缺失带来的性能影响。

2. 方法实现

这篇文章的方法是建立咋BEVFusion方法上的，因而涉及到Lidar和Camera的融合，但这是在source中，而target中是不存在Lidar的。对此文章提出从图像特征上预测一个和Lidar特征近似的特征来代替Lidar，其蒸馏的结构见下图：

对于知识蒸馏由于source和target差异比较大，因而所有的知识迁移都是在BEV空间下完成的，也就是上面对应的CMD、IMD、MMD-F、MMD-P上。首先对于source和target中都存在的feature进行知识迁移，也就是IMD、MMD-F、MMD-P。

IMD：
图像特征经过view-trans之后得到BEV特征，则在source和target中的对应区域添加约束：
$$L_{IMD}=MSE(F_{C_{bev}}^T,F_{C_{bev}}^S)$$

MMD-F：
这部分是在Lidar和Camera特征融合之后进行蒸馏，其使用的约束是：

$$L_{MMD-F}=MSE(F_{U_{bev}}^T,F_{U_{bev}}^S)$$

MMD-P：
这部分是在预测头部分分辨对bbox预测结果（$P_B$）和cls特征（$P_C$）进行蒸馏，对于cls特征是[0,1]之间的连续值，则这里使用的是Quality Focal Loss (QFL)进行适配，以此来平衡数据分布，则其约束为：
$$L_{MMD-P}=SmoothL1(P_B^T,P_B^S)\cdot s+QFL(P_C^T,P_C^S)\cdot s$$
其中，$s$是由bbox与GT的IoU确定的loss加权系数。

CMD：
由于target中没有Lidar传感器，则这里使用图像特征上添加分支进行预测得到的，则部分特征的生成采用了Deformable Attention Layer（用实验也验证了它比DeformConv效果好）构建Geometry Compensation Module (GCM)，用于生成表达几何信息能力更强的特征表达，则生成出来的Lidar特征描述为：
$$F_{L_{bev}}^S=GC{M}_{bev}(\rho ({\rm Y}(GC{M}_{uv}(F_{C_{uv}}^S))\times \Theta (GC{M}_{uv}(F_{C_{uv}}^S)))$$

这里记$\rho ,{\rm Y},\Theta$分别代表bev_pool操作、context特征生成、深度特征表达。得到虚拟Lidar数据之后需要将其与Lidar特征进行对齐，参考CenterPoint中对$({\bar{x}}_i,{\bar{y}}_i)$作为中心绘制一个2D高斯分布：
$$H(x,y)=\sum _i^{H}exp(-\frac{(x-{\bar{x}}_i{)}^2+(y-{\bar{y}}_i{)}^2}{2{\sigma }^2})$$
其中，$\sigma =max(f(h,w),\tau ),\tau =2$，也是参考CenterPoint中的设置。对于bbox在BEV空间下投影得到目标的二值掩膜$B$：
$$M_o=B\odot H$$
再使用这个掩膜去对Lidar特征进行蒸馏（关注前景区域）：
$$L_{CMD}=M_o\odot MSE(F_{L_{bev}}^T,F_{L_{bev}}^S)$$

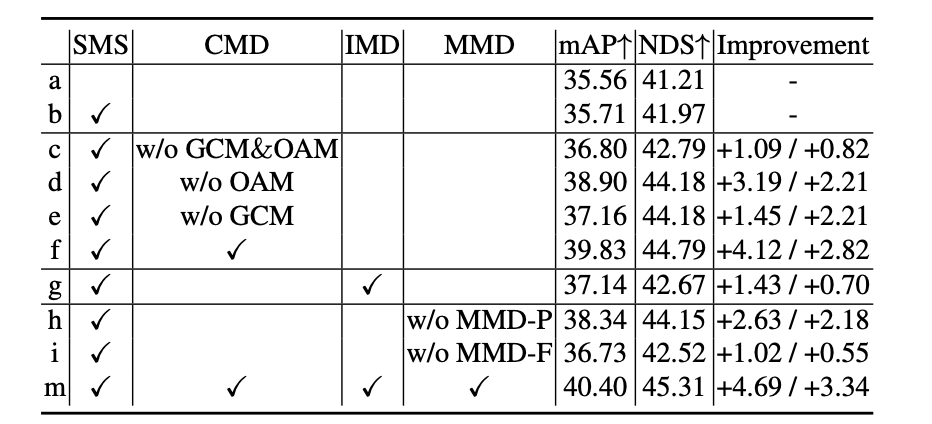

这几个模块实际带来的性能影响：

3. 实验结果

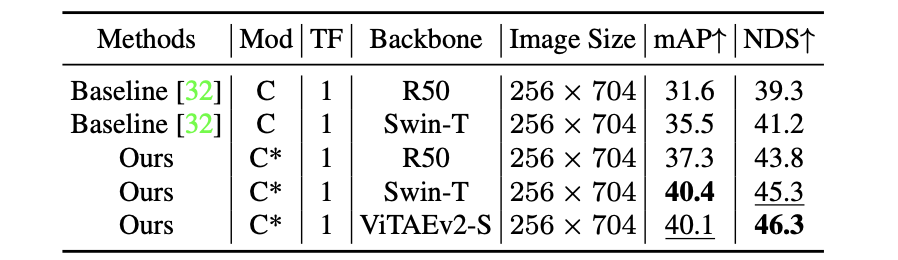

蒸馏方法的有效性：
