本文介绍了如何使用是德MSO9404A示波器和ENA系列E5071C网络分析仪进行百兆以太网的回波损耗测试。测试过程中，通过USB-GPIB卡连接设备，使用N5395C夹具，并确保短网线连接，避免误差。测试前需进行校准，并设置合适的频率范围和平均。测试结果会在软件中显示并通过限制条件判断是否合格。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

之前我们用示波器做过百兆、千兆以太网测试，但是受限于测试环境都跳过了回波损耗测试，这次我们的单独介绍一下是德的回波损耗测试方案。

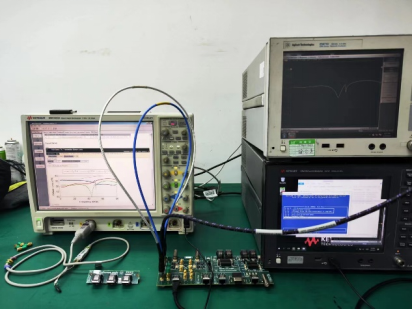

首先看下测试环境，此次我们使用一台是德MSO9404A示波器主机，搭配ENA系列E5071C网络分析仪，除此之外还要一个专用的以太网测试夹具N5395C，如果只是测试回波损耗可以不用探头放大器和探头前端，具体环境如下图，示波器通过USB-GPIB卡连接网络分析仪实现程控，然后网分引出一根射频线连接到夹具对应接口上，并把夹具对应的端口用同轴线缆连接。

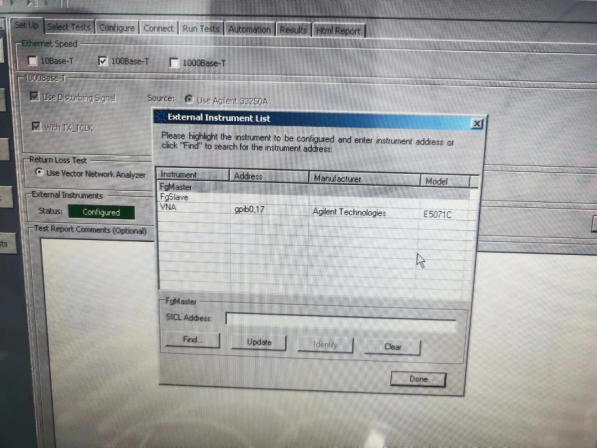

打开以太网一致性测试软件，首先选择使用网分测试然后添加外部设备可以程控辅助测试，输入网分SICL地址成功后状态会显示绿色的配置成功，然后选择对应的测试速率此次以100Base-T为例，

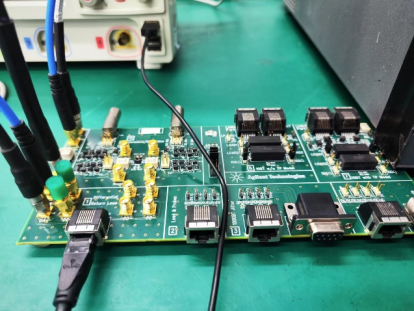

选择回波损耗测试项目后进入连接框图确认，我们按照提示的方式连好同轴线缆和网线，此处注意选择尽量短的网线减少误差，同时保持所有线缆尽量不要大幅度晃动否则测试结果影响会很大。后把网分设置如下，频率2M-80M并启平均，使用夹具里附带的校准件进行校准，校准件按
