百兆以太网100Base-TX介绍

一、说明

百兆以太网有多种类型，按场景主要划分为工业以太网和车载以太网，其中工业以太网又包括100Base-TX、100Base-T4和100Base-FX以及不常见的100Base-T2等。

100Base-T4使用四对 3 类非屏蔽双绞线（CAT-3）最大支持100m传输距离，采样8B/6T编码技术，主要用于一些需要利用现有的 3 类双绞线进行网络升级的场景，不过由于 3 类线的传输性能相对较低，目前使用场景相对较少。

100Base-FX使用光纤进行长距离（达2km），采样4B/5B编码技术，适用于长距离传输或对电磁干扰要求较高的环境，如校园网、城域网的骨干链路，或者工厂、医院等电磁环境复杂的场所。

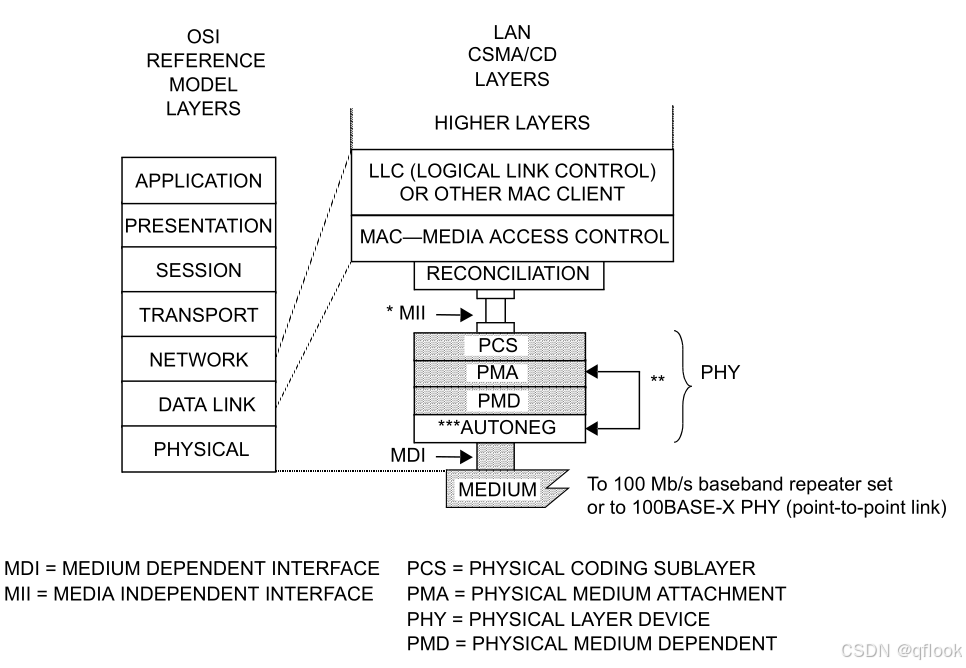

100Base-TX就是目前最常用的百兆以太网方案，一般使用Cat-5或Cat-5e电缆传输，最远支持100m。采用 MLT-3 编码技术，这种编码方式可以有效降低信号传输中的高频分量，减少信号衰减和干扰。：常用于办公室、家庭等局域网环境中，连接计算机、交换机、路由器等设备，能提供稳定的百兆网络连接。本文主要就是介绍100Base-TX，其物理层架构如下：
