STM32学习笔记——库函数点亮LED

参考海创电子STM32视频。

STM32点亮LED步骤：

1. 时钟配置
2. 配置引脚（配置输入还是输出/确定输出模式）
3. 让引脚输出低电平

#include "stm32f10x.h"

int main(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(GPIOC,&GPIO_InitStruct);

    GPIO_SetBits(GPIOC,GPIO_Pin_13);
    //GPIO_ResetBits(GPI0C,GPIO_Pin_13);
    while(1);
}

 一、 时钟配置

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

1. RCC的函数什么意思？
2. RCC函数去哪里找？
3. 里面的两个参数值怎么填？

1. RCC函数：用来使能时钟

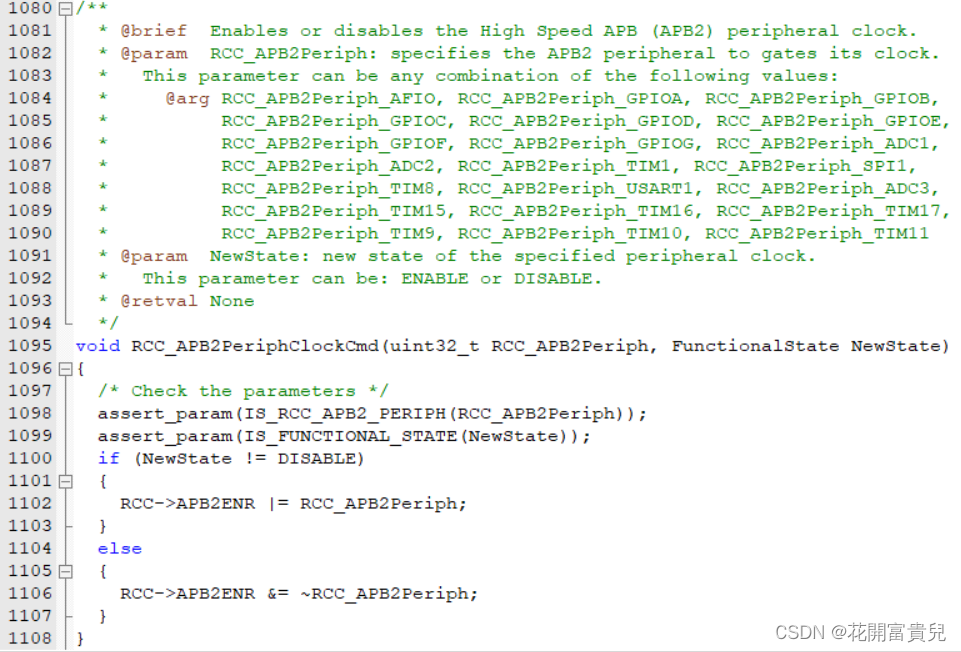

2.RCC函数在stm32f10x_RCC文件中

3.

• 简介：使能或失能APB2时钟
• 参数"RCC_APB2Periph"，指定APB2时钟（可一个或多个，用'|'隔开）,如下所示
• 参数"NewState"，选择使能或失能（开启时钟选择使能）

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,FunctionalState NewState)
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOC,FunctionalState NewState)

断言函数： assert_param(......)

作用是检测传递给函数的参数是否是有效的参数。

 二、 引脚配置



在引脚配置当中，主要完成的事情有两个：

• 在C语言层面上完成了一些变量的赋值
• 将这些数值写入寄存器

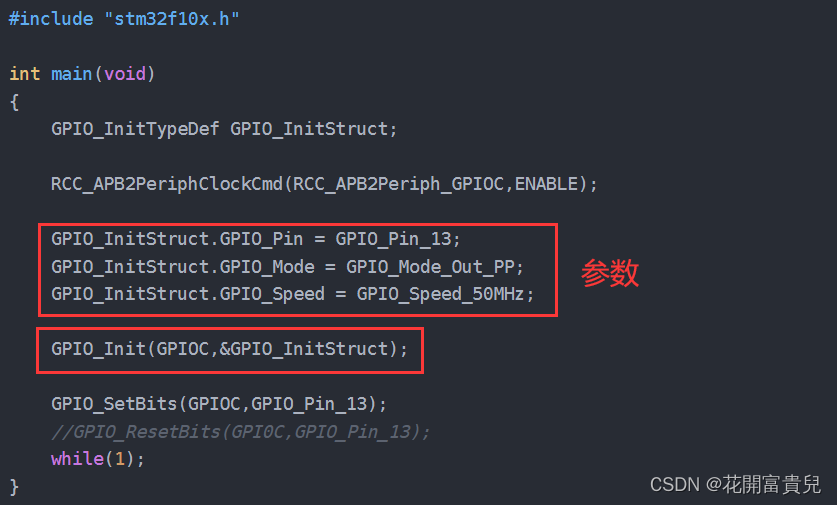

1. 为什么是这3个参数？
2. 这3个参数从哪里来？

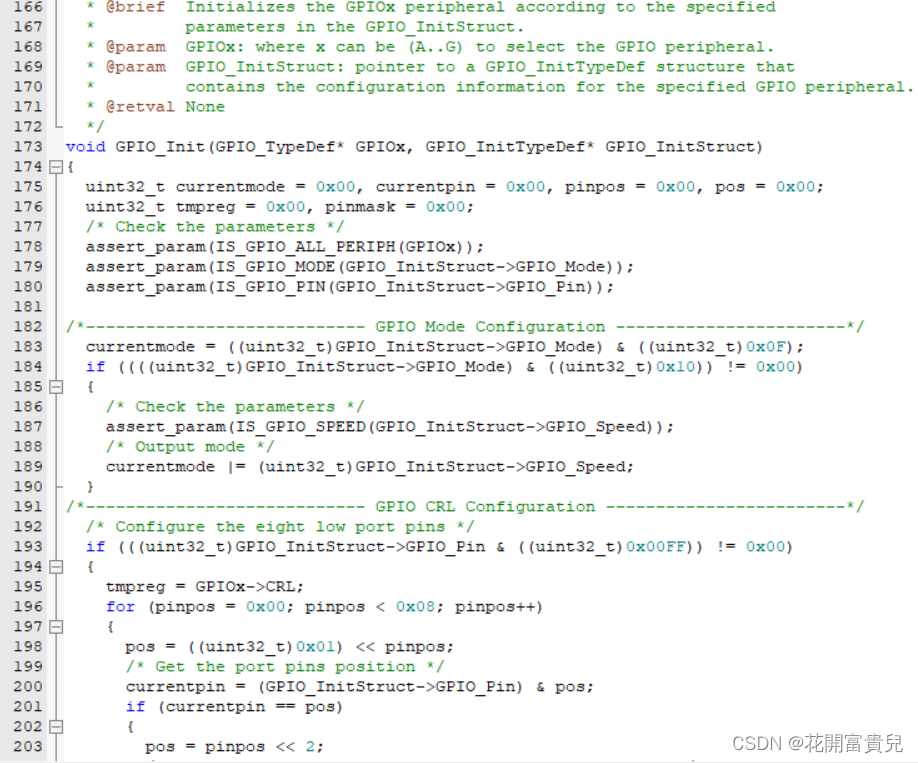

void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);

如果函数参数填写的是结构体指针类型，先定义该结构体变量，在通过这个结构体变量给成员赋值，再将这个结构体变量的地址填入函数!

 三、 模块化步骤

1. 在USER文件夹新建文件夹LED (led.c和led.h)
2. 打开工程，在USER下添加led.c,并进行简单程序编写
3. 添加led.h头文件路径
4. 编写相应的头文件和源文件
5. 最后完成主函数，注意，要在主函数添加模块的头文件

 如何添加头文件？

• 在源文件led.c中，编写：#include "led.h"，并进行编译。

main.c

#include "stm32f10x.h"
#include "led.h"


int main(void)
{

    LED_GPIO_Config()
    while(1)
    {
        LED_GPIO_Low();
    }
}

 led.h

#ifndef __LED_H__
#define __LED_H__

#include "stm32f10x.h"

//为了增强代码的可移植性，对变量进行宏定义
#define LED_GPIO_PIN     GPIO_Pin_13
#define LED_GPIO_PORT    GPIOC
#define LED_GPIO_CLK     RCC_APB2Periph_GPIOC

void LED_GPIO_Config(void);
void LED_GPIO_High(void);
void LED_GPIO_Low(void);
//函数声明时，括号里应填“void”，但调用时不用

#endif

led.c

#include "led.h"

void LED_GPIO_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    //配置时钟
    RCC_APB2PeriphClockCmd(LED_GPIO_CLK,ENABLE);

    //配置引脚
    GPIO_InitStruct.GPIO_Pin = LED_GPIO_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(LED_GPIO_PORT,&GPIO_InitStruct);
}

void LED_GPIO_High(void)
{
    //输出高电平
    GPIO_SetBits(LED_GPIO_PORT,LED_GPIO_PIN);
}


void LED_GPIO_Low(void)
{
    //输出低电平
    GPIO_ResetBits(LED_GPIO_PORT,LED_GPIO_PIN);
}
