计算机网络 实验一：双绞线制作

一、实验目的

1. 熟悉双绞线、水晶头、剪线钳、测试仪的功能和使用方法；
2. 熟悉568A、568B线序；
3. 熟悉直通线和交叉线的运用情况；
4. 掌握直通线、交叉线、“任意线”、“断线”的制作方法。

二、实验设备

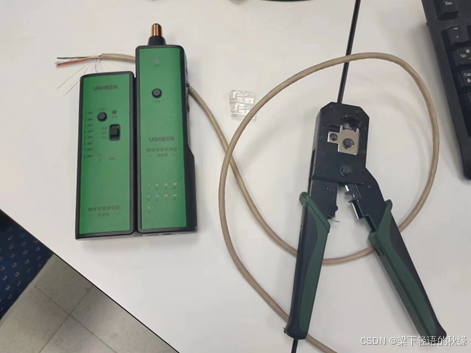

双绞线、水晶头、剪线钳、测试仪。

三、实验步骤

知识准备：

568A的排线顺序从左到右依次为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

568B的排线顺序从左到右依次为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

直通线是指：两端都是568B标准的双绞线。

任意线是指：两端只要线序一致即可。

断线是指：两端都是568B标准，但是剪断蓝色、蓝白色、棕色、棕白色。

同一层设备相连用交叉线，不同一层设备相连用直连线。

在10/100M以太网中，只有4根导线起作用，即1236，又即：橙、橙白和绿、绿白起作用。

1.仪器准备，双绞线、水晶头、剪线钳；

2.用压线钳的剥线刀口将5类线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5类线的端头至少2厘米；

3.将划开的外保护套管剥去（旋转、向外抽）；

4.露出双绞线的4对双绞线；

5.按照制作网线的类型的序号排好；

6.将导线平坦整齐地平行排列；

7.剪断电缆线。请注意：一定要剪得很整齐。剥开的导线长度不可太短。可以先留长一些。不要剥开每根导线的绝缘外层；

8.将剪断的电缆线放入对应的RJ-45插头试试长短（要插到底），电缆线的外保护层最后应能够在RJ-45插头内的凹陷处被压实；反复进行调整；

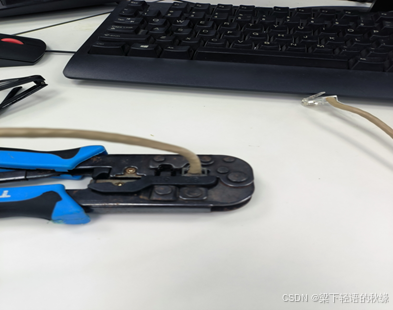

9.在确认一切都正确后（特别要注意不要将导线的顺序排列反了），将RJ-45插头放入压线钳的压头槽内，准备最后的压实；

10.双手紧握压线钳的手柄，用力压紧。请注意，在这一步骤完成后，插头的针脚接触点就穿过导线的绝缘外层，分别和导线紧紧地压接在一起；

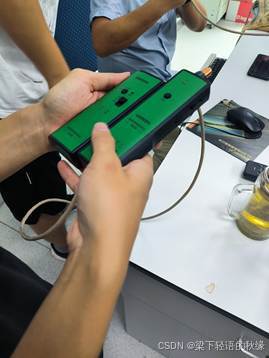

11.网络制作完毕后，用网线测试仪检测线序和连通性；

四、总结

一、实验过程中遇到的问题及解决方法

1. 问题：断线处理时，线序排列不正确。
   解决方法：严格按照直通线的标准序列（白橙、橙、白绿、蓝、白蓝、绿、白棕、棕）重新剪断并排列线序，确保线序准确无误。

2. 问题：水晶头排线时，线头与水晶头的凹槽对不准。
   解决方法：在排线时将水晶头的凹槽朝上，仔细对准线头，确保线头完全插入水晶头内，避免错位。

二、实验后的收获与不足

1. 收获：

   • 掌握了网线制作的基本操作流程，包括断线、排线和水晶头的安装。

   • 通过实践加深了对直通线线序标准的理解，提高了动手能力。

2. 不足：

   • 动手速度较慢，需要更多练习以提高效率。

   • 在安装水晶头时，对准和按压的力度掌握不够精准，容易导致线头错位或接触不良。

三、改进方向

1. 提高效率：通过反复练习，熟悉操作步骤，逐步提升动手速度。

2. 加强细节把控：在安装水晶头时，注意对准和按压的力度，确保线头与水晶头紧密结合，避免接触不良的问题。

通过本次实验，我认识到实践操作的重要性，同时也意识到需要在细节上多加练习，以进一步提升自己的动手能力和技术水平。
