虚拟GPIO子系统

前面呢，我们已经讲过了GPIO子系统中的数据结构，下面我们就来看看怎么去写一个我们自己的GPIO子系统，也就是虚拟GPIO子系统：
首先呢，我们先来看看在IMX6ULL中是怎么去定义的：

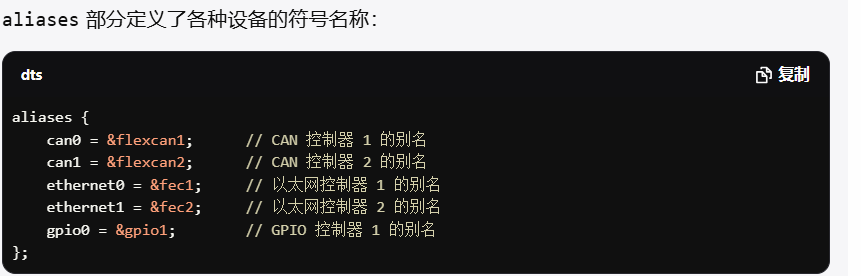

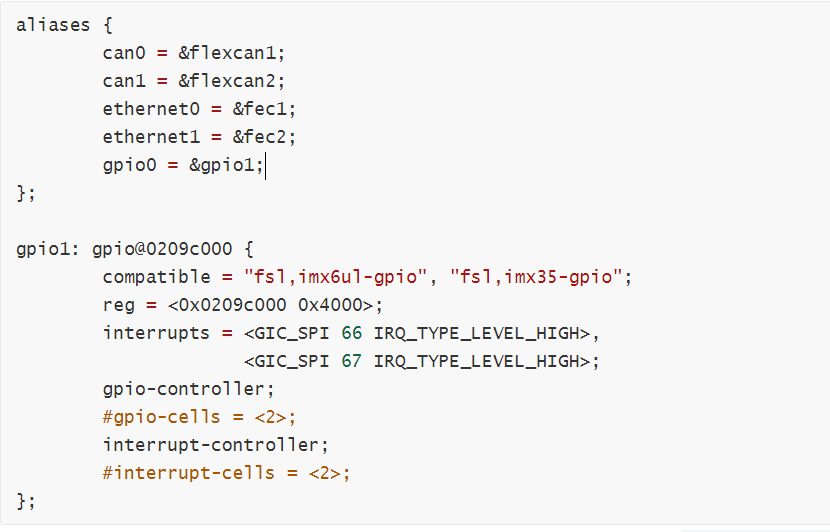

先来看看他的设备树：

GPIO控制器的设备树中，有两项是必须的：

• gpio-controller : 表明这是一个GPIO控制器

• gpio-cells : 指定使用多少个cell(就是整数)来描述一个引脚

当解析设备节点中的GPIO信息时，需要用到上面的属性。

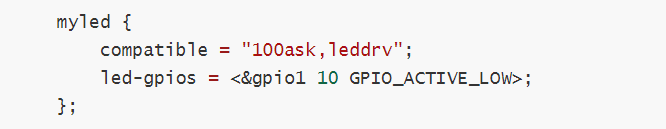

比如下面的led-gpios，在#gpio-cells = <2>的情况下，它表示的引脚数量是1。

2. 驱动程序：

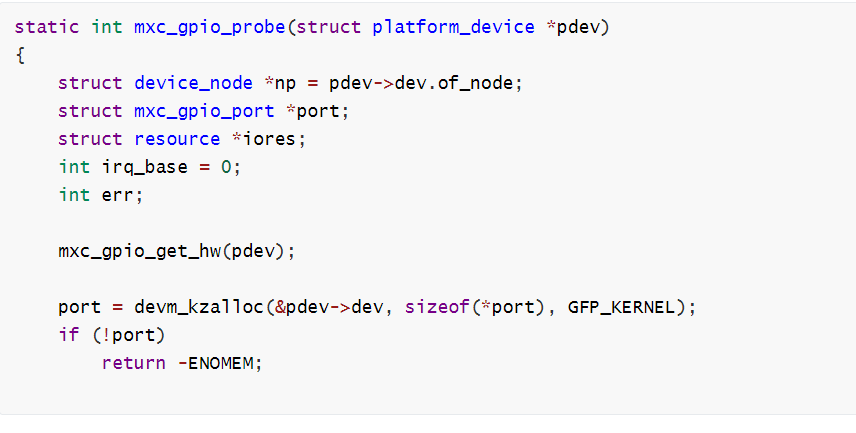

2.1 分配gpio_chip：

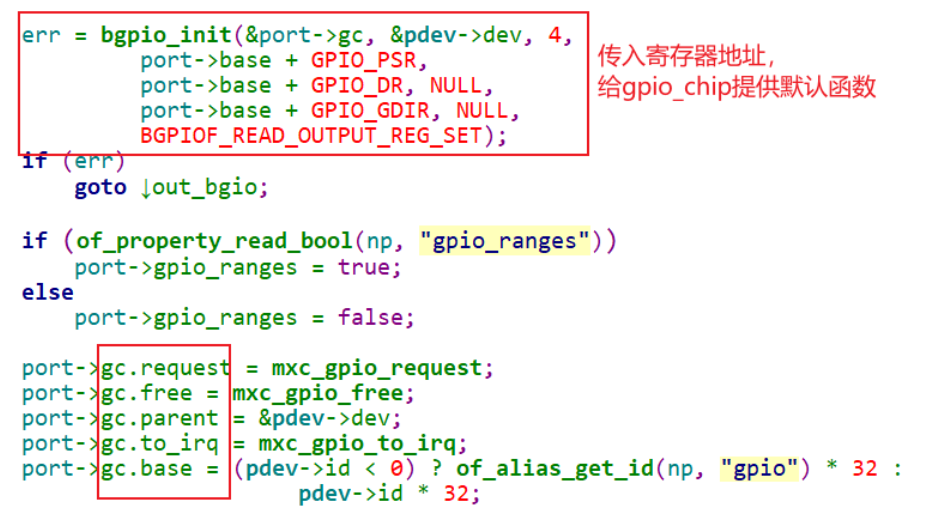

2.2 设置gpio_chip

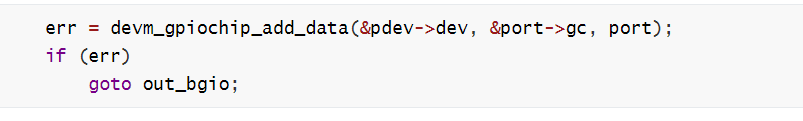

2.3 注册gpio_chip

分析完他的源码，下面我们来自己写一个虚拟的GPIO子系统：

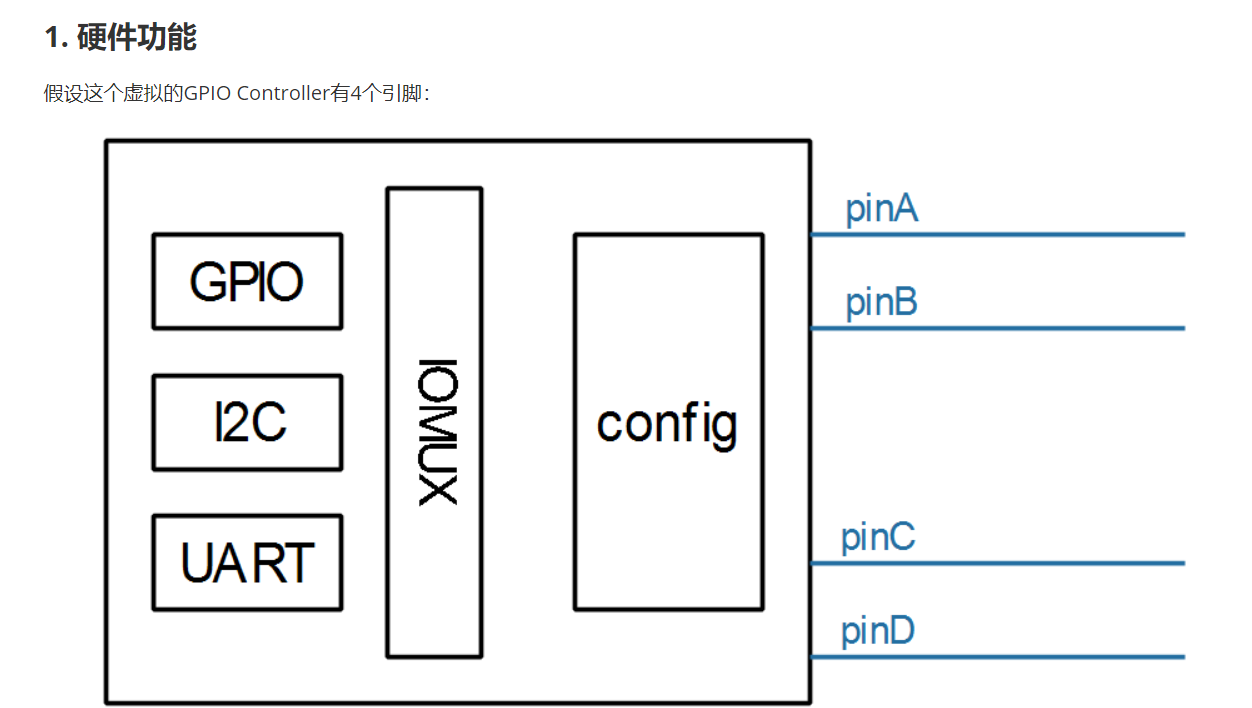

虚拟GPIO子系统：

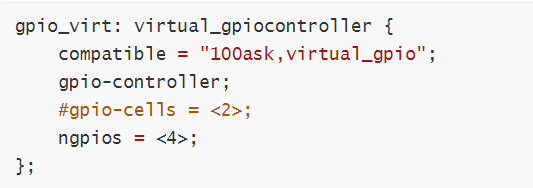

2. 编写设备树文件

设备树节点已经构建好了，那么就该去编写相应的驱动程序了，当然，这个是在server端的驱动程序来着，也就是BSP工程师已经搞好的，我们现在只是去虚拟一个简单的：

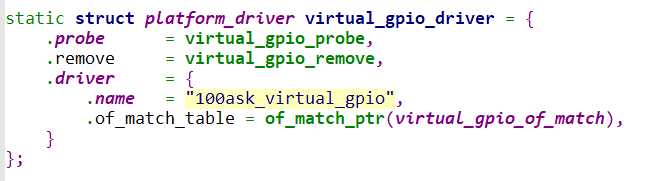

compatible需要跟设备树匹配嘛，匹配成功后会去调用probe函数：

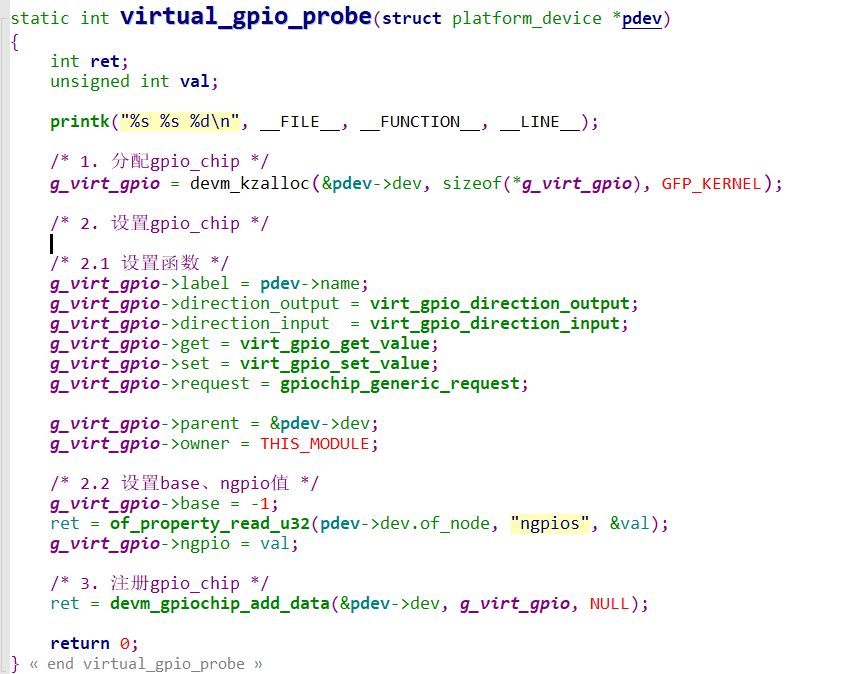

在这里的话，我们主要是去分配，设置，注册gpio_chip结构体嘛：

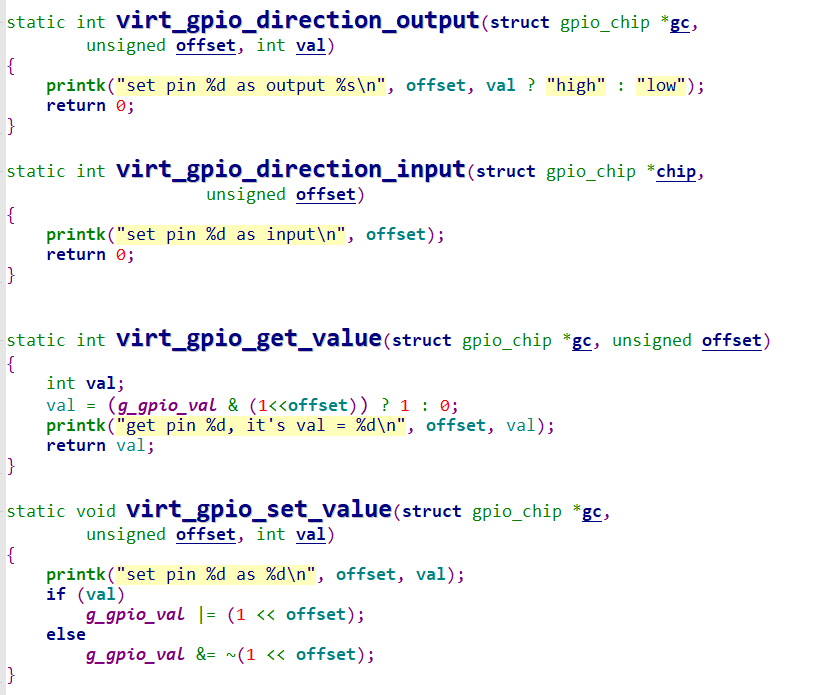

首先就是分配嘛，我们接着看设置，函数指针：

这里我们都是去简单的处理了，最后就是注册了

那么到这里，其实一开始小编有一个疑惑，这里只是写了server端的，那么clien端呢，其实clien端在我们去调用API函数的时候，会自动的去解析里面的数据，但是clien端和server端肯定是有一个匹配的过程的，就跟Pinctrl子系统一样，只不过这里没有展开去细讲，后面看看找不找的到，再回来细讲吧，下一篇，我们来讲讲Pinctrl子系统和GPIO子系统的联系，完结，撒花(doge.)
