STM32 超声波模块(HC-SR04)

HC-SR04介绍
  1. 典型工作电压:5v        (如果你的超声波模块没有工作,可以看一下是不是电压不够)
  2. 超小静态工作电流:<2mA
  3.  感应角度:<15°           (超声波模块,是一个范围式的探索,所以在做测速等一些适合直线传播的项目的时候,不建议使用超声波模块)
  4. 探测距离:2cm-400cm
  5. 高精度:可以达到0.3cm
  6. 盲区:2cm              (当物体和超声波模块的距离小于2cm,超声波模块失效)
工作原理
  1. 采用IO触发测距,给至少10us的高电平。
  2. 模块自动发送8个4kHz的方波,自动检测是否有信号返回。
  3. 有信号返回,通过IO输出一高电平,高电平的持续时间就是超声波从发射到返回的时间

测试距离=(高电平时间*声速)/2

因为声音会来回两段,所以要除以二,声速我们一般取340m/s

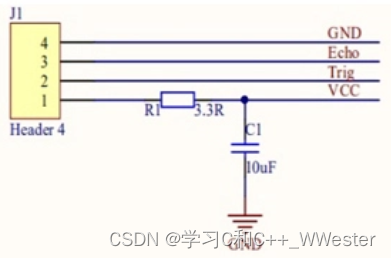

接口定义

Vcc,Trig(控制端),Echo(接收端),GND

        向Trig发送10us以上的高电平,就可以在Echo等待高电平输出,一有输出就可以打开定时器计时,当Echo变为低电平时,就可以读定时器的值,此时就为此次测距的时间,就可以算出距离,不断周期性的测量,就可以达到你移动测量的值。

思路
  1. IO输出=》Trig,IO输入《=Echo
  2. 给Trig管脚一个>10us的高电平(启动)
  3. 启动后,Echo开启计时器计数,等待检验,进入while(Echo==1),当Echo不等于高电平的啥时候结束while,关掉计时器。
  4. 设开启定时器时间为T1,关闭定时器时间为T2,所得时间T即等于T2-T1,所以测距距离即为(T2-T1)*340/2
代码
配置Echo和Trig
void Echo_Configuration(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
}
void Trig_Configuration(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
}
然后配置TIM2
void TIM2_Count_Configuration(void)
{
	TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

	TIM_TimeBaseStructure.TIM_Period = 0xFFFF;
	TIM_TimeBaseStructure.TIM_Prescaler = 71;
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

	TIM_Cmd(TIM2, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, DISABLE);
}
在define几个等下用到的函数
#define TRIG_H GPIO_WriteBit(GPIOA,GPIO_Pin_9,Bit_SET)
#define TRIG_L GPIO_WriteBit(GPIOA,GPIO_Pin_9,Bit_RESET)

#define ECHO GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_8)
main
int main(void)
{
	unsigned int time = 0;
	float distance = 0.00;

	void Echo_Configuration();
	void Trig_Configuration();
	void TIM2_Count_Configuration();
	RCC_APB2PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

	while(1)
	{
		TIM_Cmd(TIM2,ENABLE);
		TRIG_H;
		Delay_us(15);
		TRIG_L;
		while(ECHO == 0);
		TIM_SetCounter(TIM2,0);
		while(ECHO == 1);
		TIM_Cmd(TIM2,DISABLE);
		time = TIM_GetCounter(TIM2);
		distance = time * 0.017;
		printf("Distance = %.2fcm\n", distance);
		Delay_us(1000000);
	}
}
  1. 配置Echo,Trig和TIM2,使能RCC_APB1Periph_TIM2
  2. TIM_Cmd(TIM2,ENABLE)      使能TIM2
  3. TRIG_H 给TRIG高电平,等待15us,TRIG_L给TRIG低电平
  4. while(ECHO==0)     如果ECHO为低电平,就复位TIM2为0
  5. while(ECHO==1)     如果ECHO为高电平,TIM_Cmd(TIM2,DISABLE);关闭TIM2
  6. time = TIM_GetCounter(TIM2);记录时间为time
  7. 计算距离distance = time * 0.017;
