STM32基于HAL库的HC-SR04模块超声波测距

最新推荐文章于 2025-02-25 22:41:50 发布

被迫注册的账号

最新推荐文章于 2025-02-25 22:41:50 发布

阅读量2.2k

点赞数 20

文章标签： stm32 单片机嵌入式硬件

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/cbm2001/article/details/139374257

版权

文章目录

一·、HC-SR04模块介绍
二、创建工程
三、Keil代码

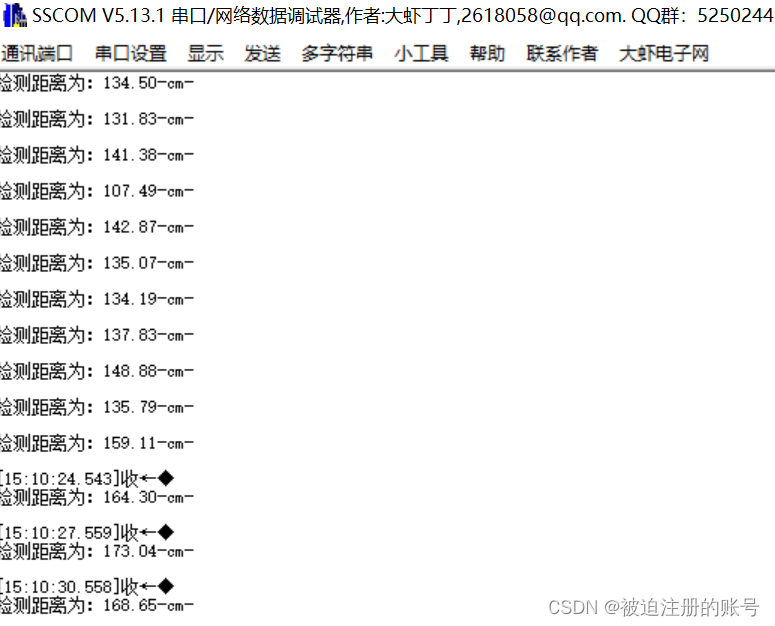

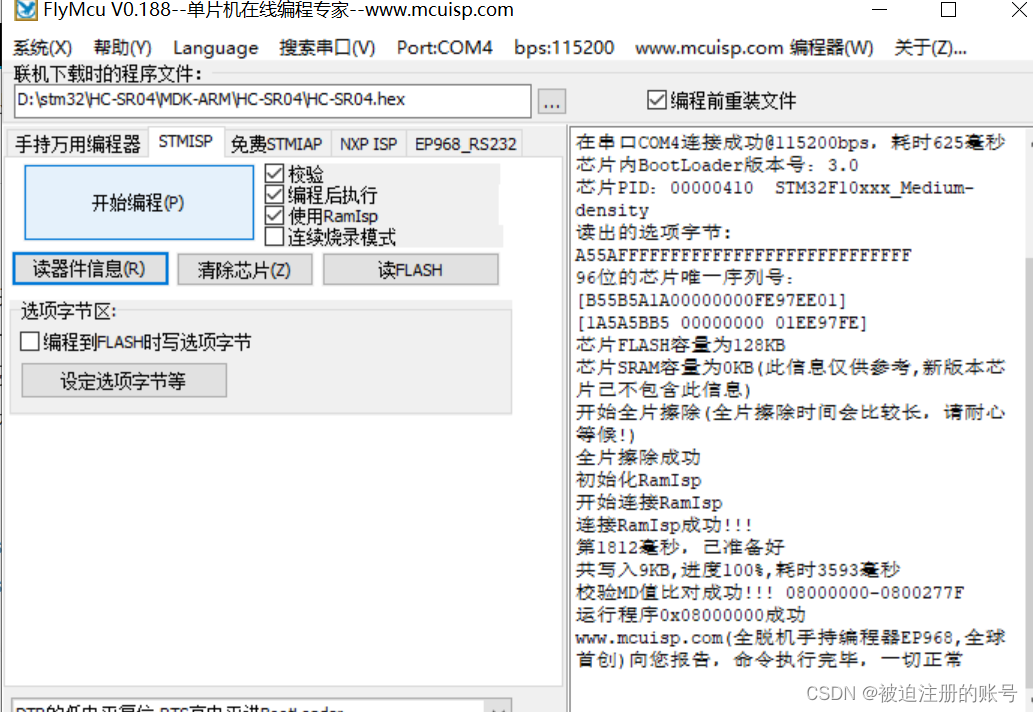

四、效果
五、参考资料：

一·、HC-SR04模块介绍

在这里插入图片描述

超声波是振动频率高于20kHz的机械波。它具有频率高、波长短、绕射现象小、方向性好、能够成为射线而定向传播等特点。HC-SRO4是一款尺寸完全兼容老版本，增加UART和IIC功能的开放式超声波测距模块,默认条件下,软件与硬件完全兼容老版本HC-SRO4;可以通过电阻设置成UART或IIC模式。2CM盲区,4.5M典型最远测距，2.2mA作电流。采用升级解调芯片RCWL-9206,带UART与IIC功能MCU:使其外围更加简洁,工作电压更宽(3-5.5V),接口功能更多。

模块参数:
①专业解调测距芯片RCWL-9206
②支持GPIO,UART与IIC三种模式接口
③2.2mA工作电流
④2cm最小盲区
⑤2cm-450cm的超宽测量范围
⑥工作温度:-10°C-70°c
⑦3V-5.5V宽电压供电

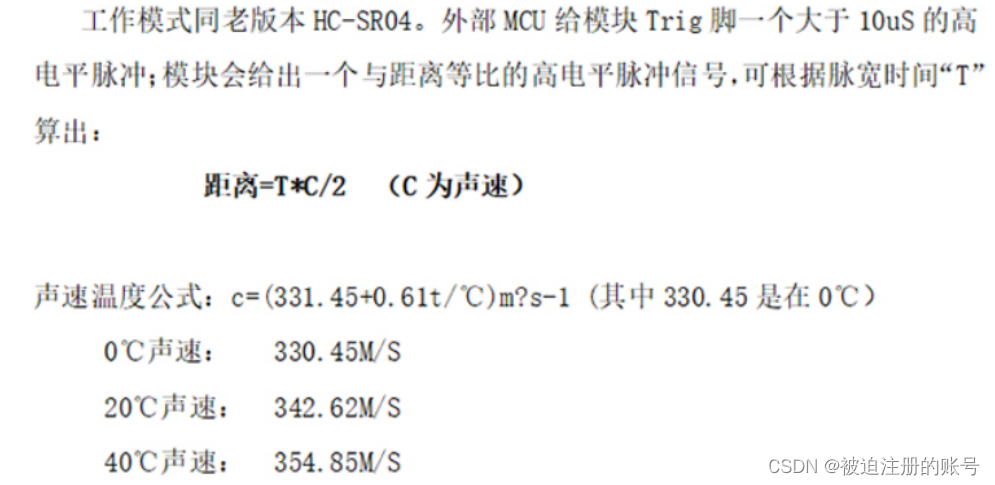

在这里插入图片描述

在这里插入图片描述
注：0~40℃声速误差7%左右，实际应用时需要考虑温度影响

实验步骤

1.配置GPIO引脚结构体(Trig,Echo)
2.配置定时器结构体
3.配置定时器中断结构体
4.开启时钟（定时器、GPIO）
5.Trig引脚输出高电平(10us以上)，然后关闭
6.等待Echo引脚输出高电平开始，定时器打开->开启计数器计数
7.等待Echo引脚输出高电平结束，定时器关闭->停止计数器计数

二、创建工程

1.选择芯片

打开STM32CubuMax,新建一个项目，选择芯片

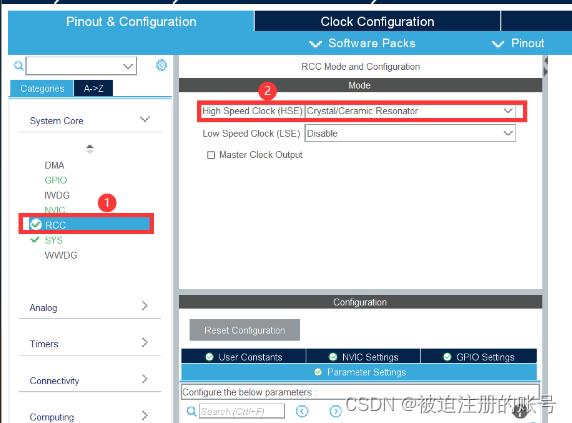

2.配置RCC、SY

S、时钟树

rcc
在这里插入图片描述

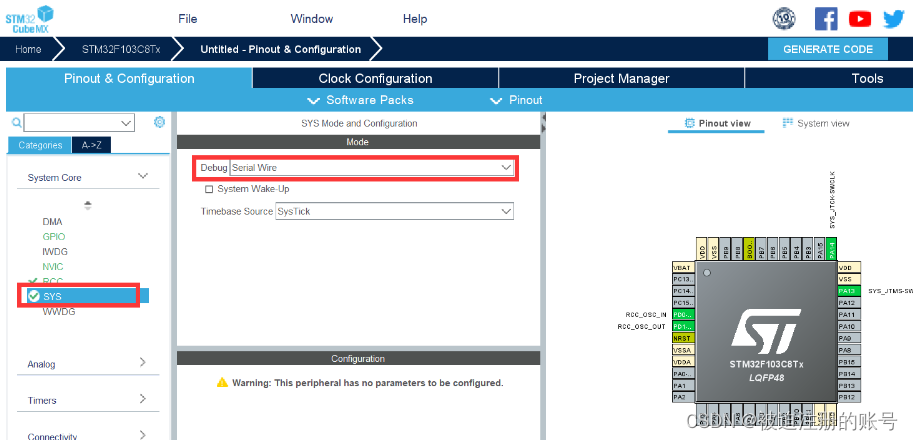

sys

在这里插入图片描述

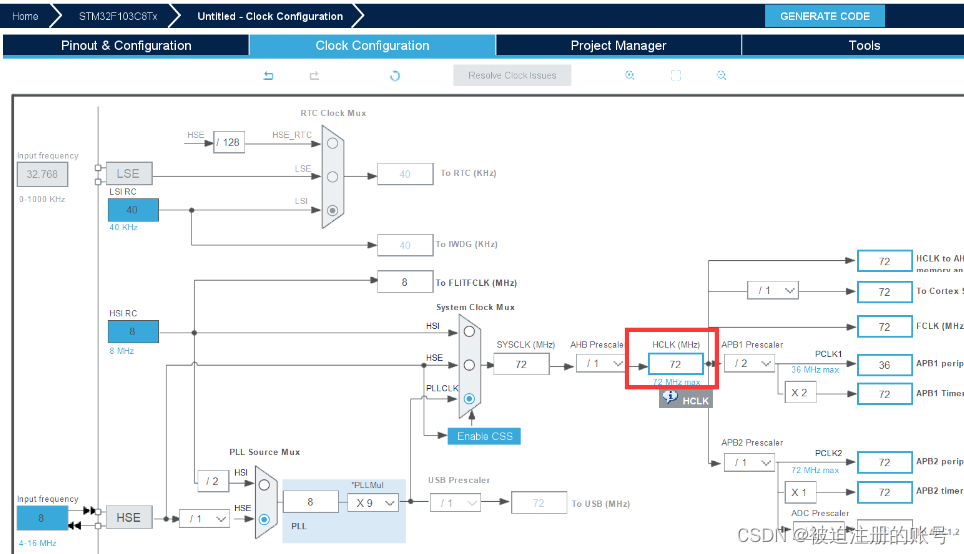

时钟树

在这里插入图片描述

3.配置串口1

在这里插入图片描述

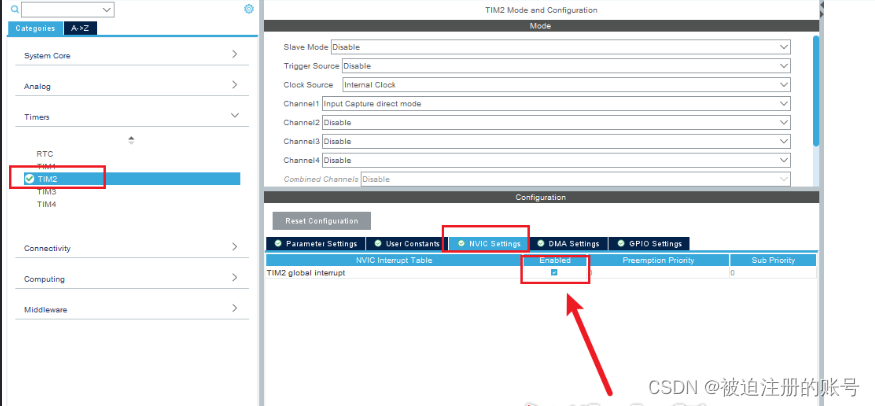

4.配置定时器

在这里插入图片描述

在这里插入图片描述

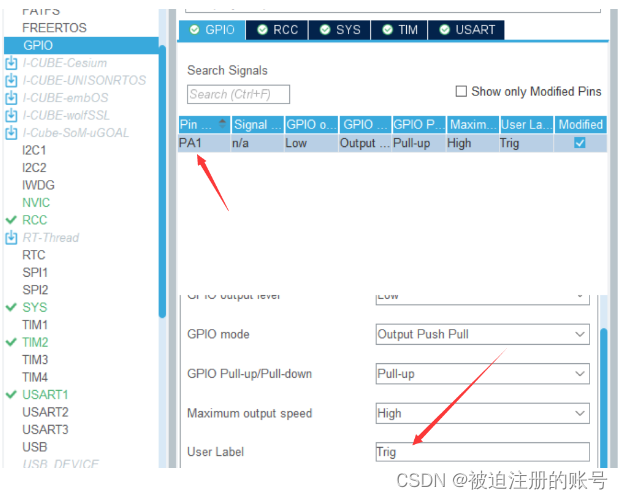

5.配置GPIO

在这里插入图片描述

完成后生成keil工程

三、Keil代码

1.勾选Use MicroLIB

在这里插入图片描述

2.创建S
