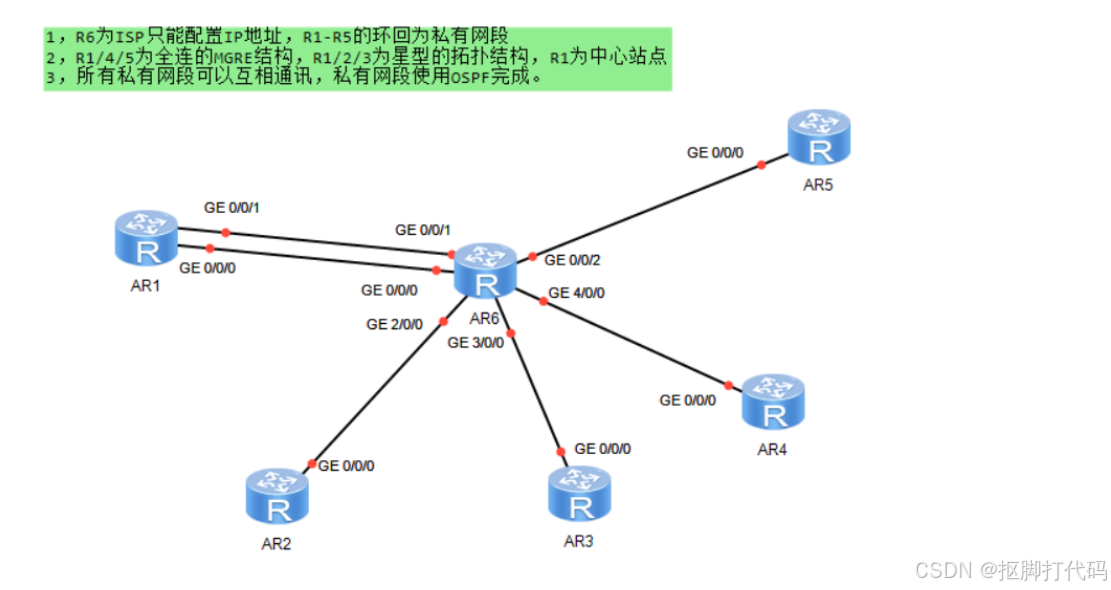

MGRE与OSPF综合实验

ip地址分配

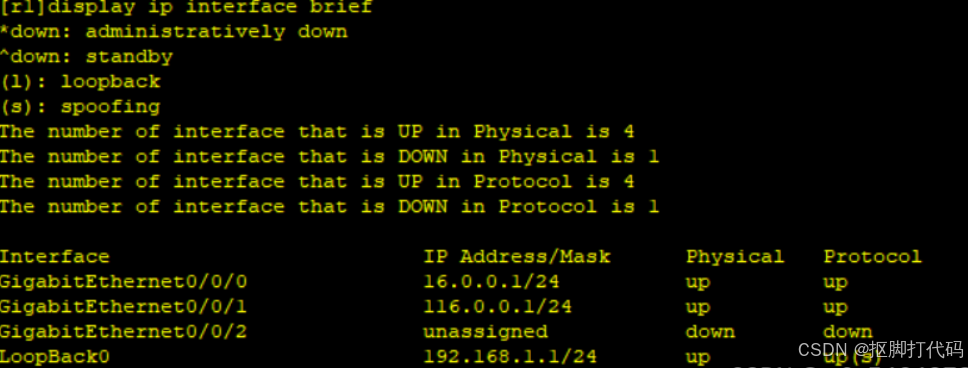

r1

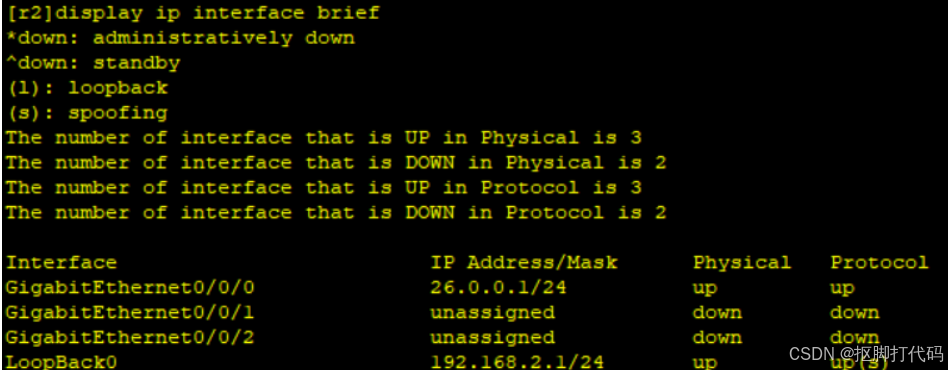

r2

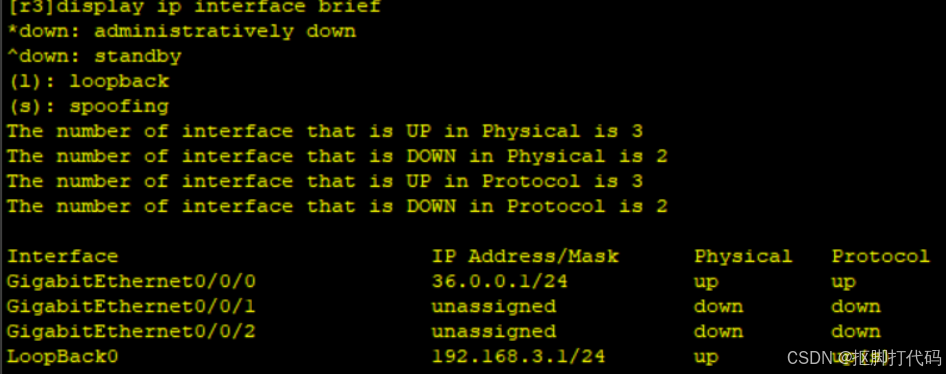

r3

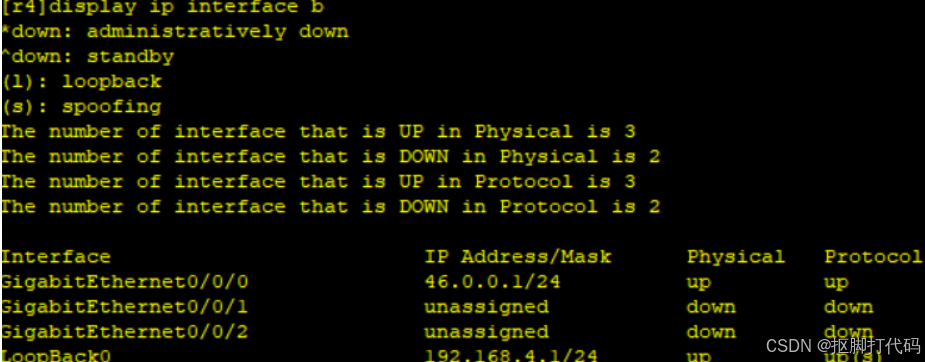

r4

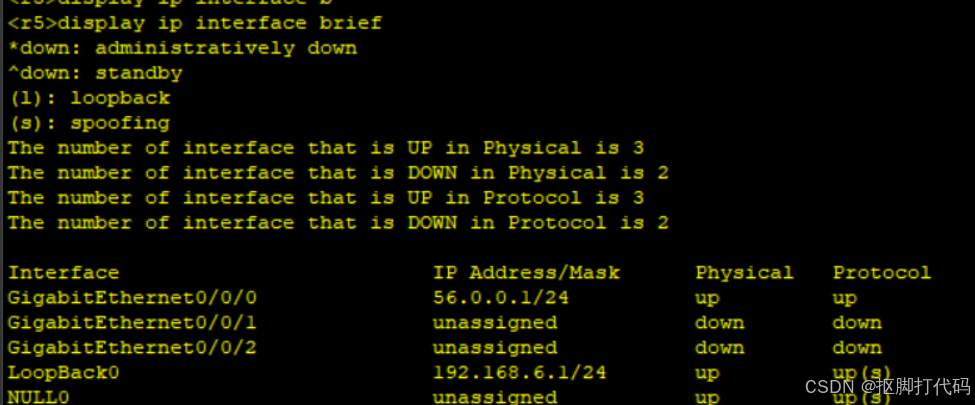

r5

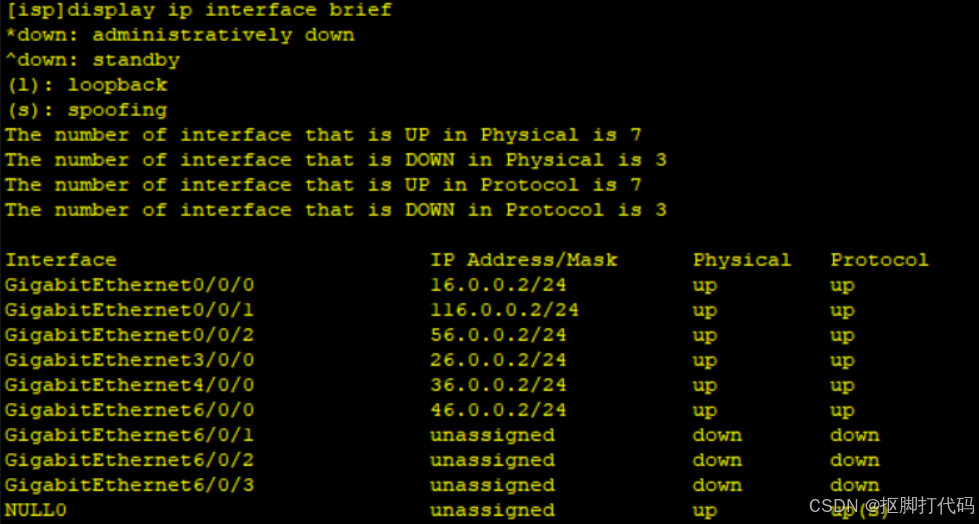

r6

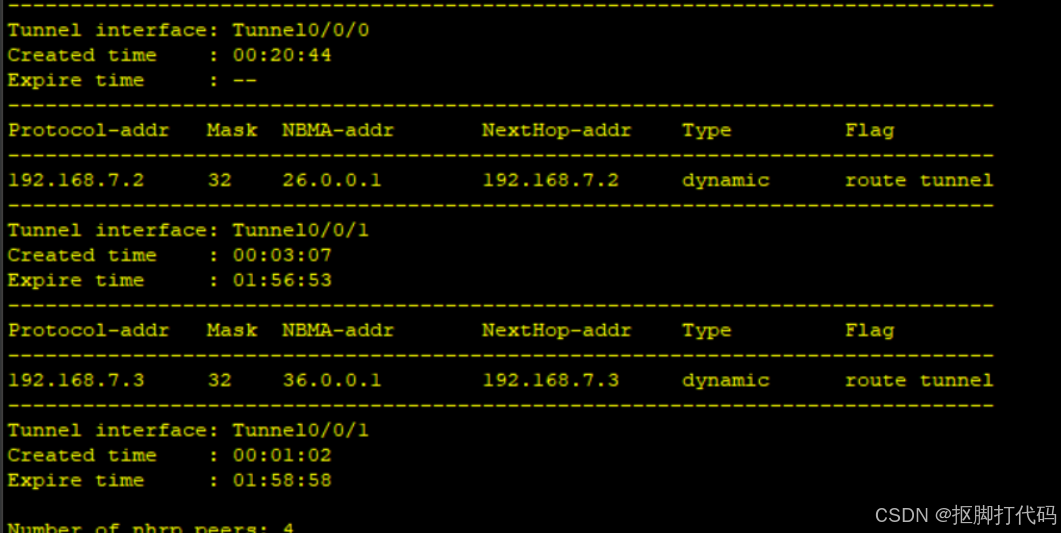

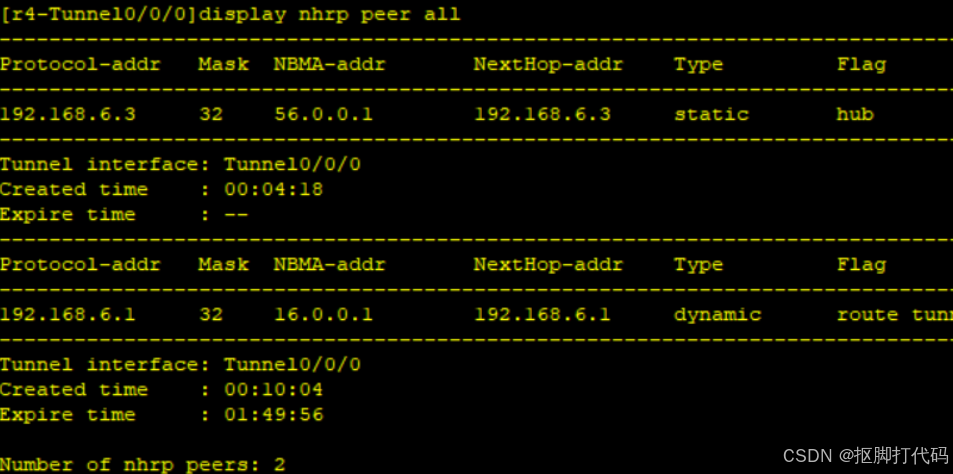

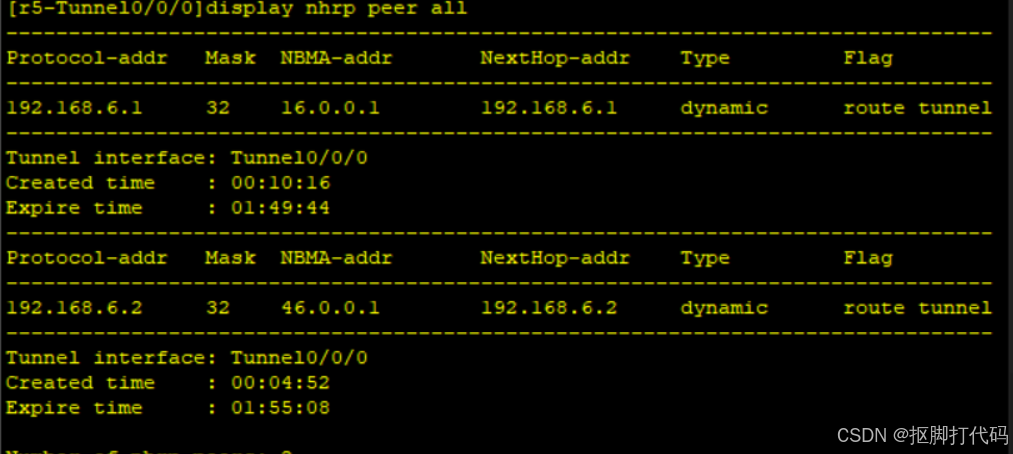

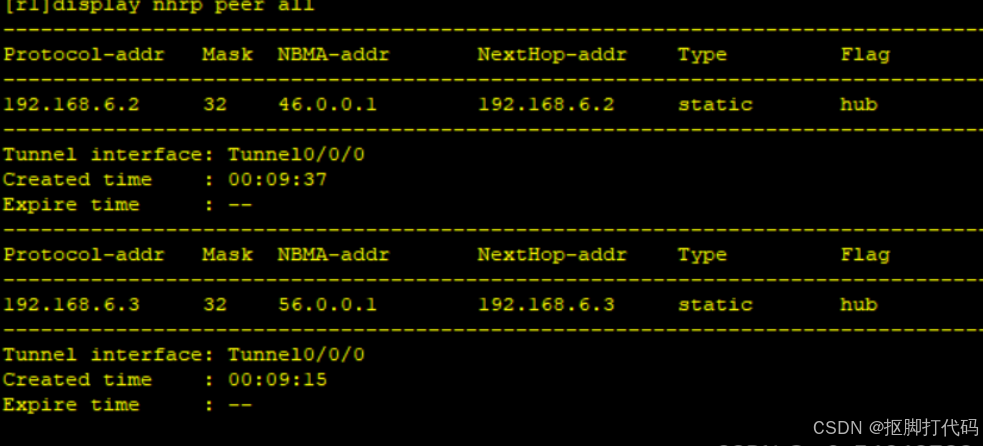

R1/2/3星型拓扑结构

OSPF配置

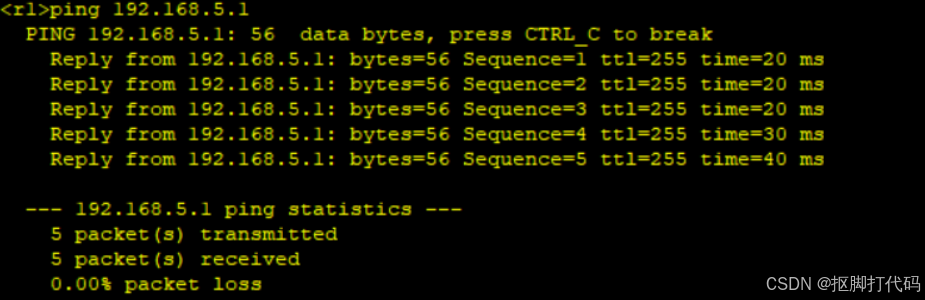

ping命令测试

总结：

1.OSPF的数据包类型 ---  跨层封装于3层报头   协议号

Hello   ---   周期收发，用于邻居的发现、关系的建立、周期的保活-- 10s或30s

DBD-数据库描述包      用于携带数据库目录

LSR 链路状态请求      基于本地未知的LSA信息进行查询

LSU 链路状态更新      用于传递具体的LSA信息

LSack  链路状态确认   可靠性，确认包

LSA --链路状态通告  --- 具体的每一条的拓扑或路由信息；

2.OSPF的状态机  --  邻居间的邻居关系的不同阶段

Down  一旦接收到hello包进入下一个状态

Init 初始化  收到的hello包中若存在本地的RID，进入下一状态

2way双向通讯    邻居关系建立的标志

3.OSPF的工作过程

启动配置完成后，邻居间组播收发hello包，获取对端的RID，建立邻居关系，生成邻居表；

邻居关系建立后，关注条件；条件不匹配的邻居间，将维持邻居关系，仅hello包周期保活即可；

条件匹配：可以建立邻接（毗邻）关系

将使用DBD/LSR/LSU/LSack来进行交互、共享，同步数据库，获取未知的LSA信息；最终生成与邻接一致的数据库表；

当数据库表同步完成后，本地使用SPF算法，将数据库表转换为有向图，再将有向图计算成为最短路径树，然后以本地为起点，计算到达所有未知网段的最短路径，然后将这些路由加载于本地的路由表中；收敛完成。

拓扑结构突变：

1. 新增网段  直连新增网段的设备，使用LSU直接向本地所有邻接进行触发更新，对端需要确认
2. 断开网段  直连断开网段的设备，使用LSU直接向本地所有邻接进行触发更新，对端需要确认
3. 无法沟通  ---  没有周期的hello包；dead time为hello time的4倍--倒计时，正常被每一个新的hello包刷新，归0时断开邻居关系，删除该邻接共享的信息

4.OSPF协议的基础配置

[r1]ospf 1 router-id 1.1.1.1 启动时可以定义进程号，仅具有本地意义，默认为1；

       可以定义RID --- 手工 -- 环回上最大数值ip地址-- 物理接口上最大数值ip地址

宣告：1）区域划分  2）激活接口OSPF协议   3、共享接口信息

[r1-ospf-1]area  0

[r1-ospf-1-area-0.0.0.0]network 12.1.1.1 0.0.0.0

[r1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

OSPF区域划分规则：

1. 必须为星型结构   区域0为骨干，大于0为非骨干，非骨干必须连接骨干区域
2. 区域间必须使用ABR来互联  -- ABR区域边界路由器
