【HCIP第二次作业】MGRE与OSPF综合实验

MGRE与OSPF综合实验

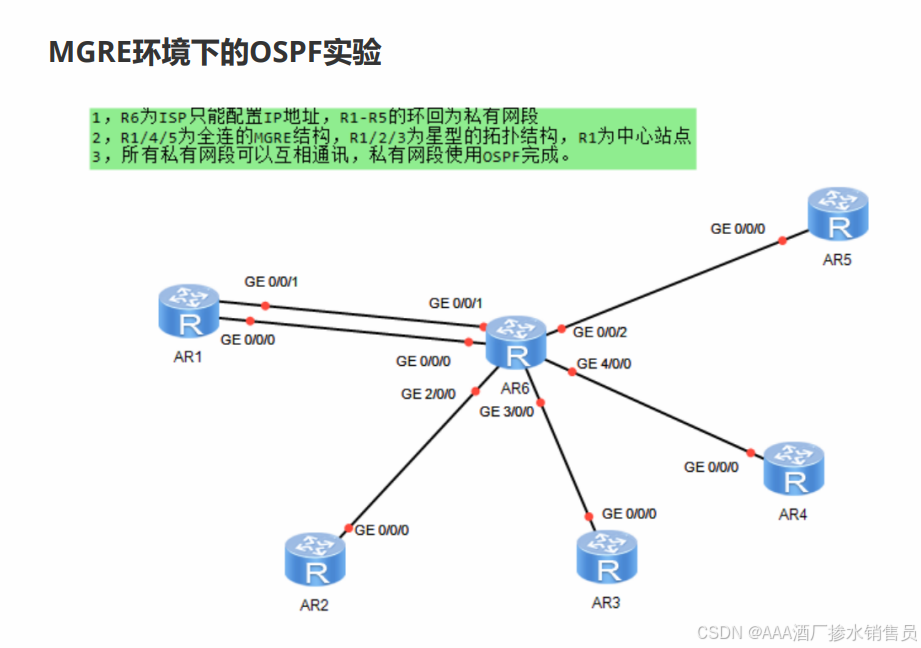

一 实验拓扑图

1.1 实验拓扑图与实验要求

拓扑图：
要求**：
1.6为IsP只能配置Ip地址，R1-R5的环回为私有网段
2.1/4l5为全连的GRE结构:R1/213为星型的拓扑结构，R1为中心站点
3.私有网段可以互相通讯，私有网段使用osPF完成。

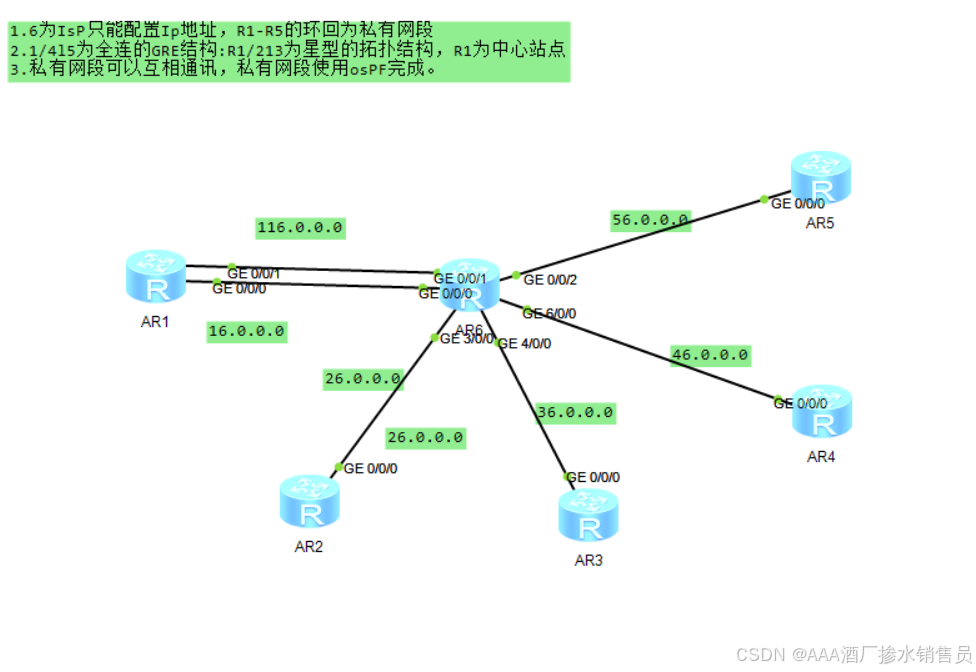

1.2 实际拓扑图

拓扑图：

要求：
1.6为IsP只能配置Ip地址，R1-R5的环回为私有网段
2.1/4l5为全连的GRE结构:R1/213为星型的拓扑结构，R1为中心站点
3.私有网段可以互相通讯，私有网段使用osPF完成。

二 实验步骤

2.1 IP地址的分配

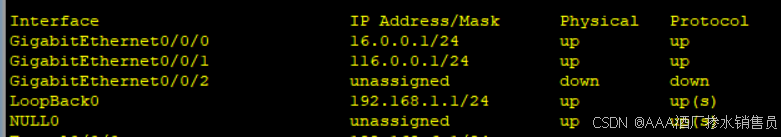

2.1.1 AR1的地址分配

[Huawei]interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 16.0.0.1 24
[Huawei-GigabitEthernet0/0/0]quit

[Huawei]interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 116.0.0.1 24
[Huawei-GigabitEthernet0/0/1]quit

[Huawei]interface LoopBack0
[Huawei-LoopBack0]]ip address192.168.1.1 24
[Huawei-LoopBack0]quit

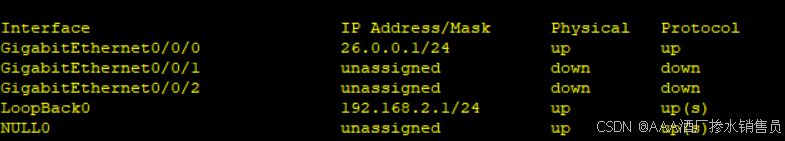

2.1.2 AR2的地址分配

[Huawei]interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 26.0.0.1 24
[Huawei-GigabitEthernet0/0/0]quit

[Huawei]interface LoopBack0
[Huawei-LoopBack0]]ip address192.168.2.1 24
[Huawei-LoopBack0]quit

2.1.3 AR3的地址分配

[Huawei]interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 36.0.0.1 24
[Huawei-GigabitEthernet0/0/0]quit

[Huawei]interface LoopBack0
[Huawei-LoopBack0]]ip address192.168.3.1 24
[Huawei-LoopBack0]quit
