今天给大家推荐一个非常适合练手的C++ Qt项目——Windows风格绘图软件。

这个项目完整复刻了Windows系统自带画图工具的核心功能，不仅能让你深入理解图形界面开发，还能为你的简历增添一个高含金量的实战项目。

接下来，我将从功能演示、技术实现到源码解析，带你一步步拆解这个绘图软件的开发过程！

一、项目功能：

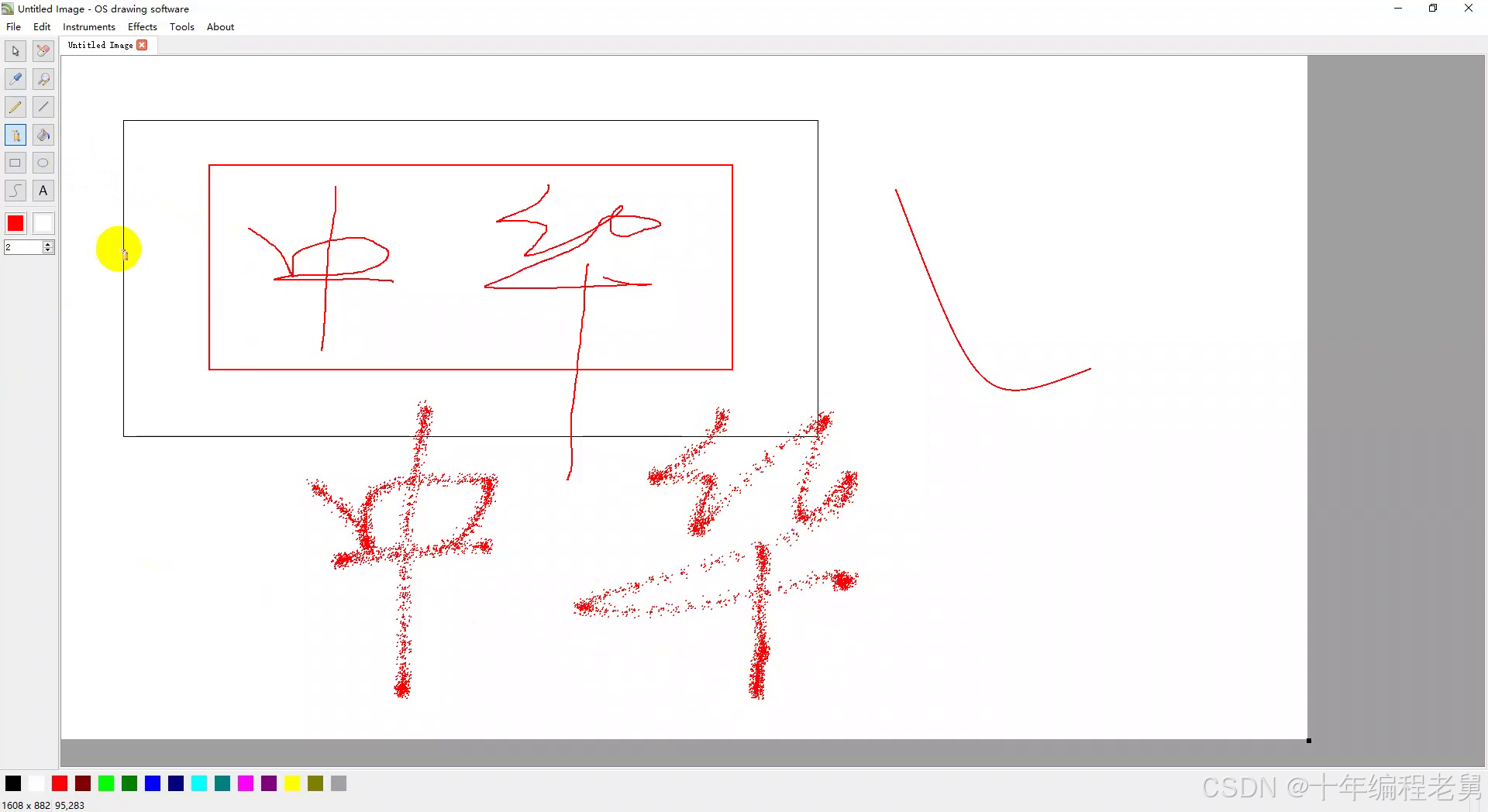

我们先来看看这个绘图软件的运行效果，功能完全不输Windows原生画图工具：

1.基础绘图功能

绘制图形：支持直线、矩形、圆形、曲线等基本图形，线宽和颜色可自由调整。
文字输入：点击文字工具，输入“清华大学”或“北京大学”，支持字体大小、样式选择（如28号字）。
喷笔效果：模拟喷枪绘画，笔触大小可调，轻松实现艺术创作。

2.实用交互功能

撤销与重做：按 Ctrl+Z 撤销上一步操作，避免误操作。
橡皮擦工具：精准擦除画布内容，支持调整橡皮擦大小。
颜色提取器：直接从画布中取色，快速切换画笔颜色。
放大/缩小：左键放大画布，右键缩小，细节处理更轻松。

3.文件管理

保存与加载：支持 Ctrl+S 保存图片到桌面或其他路径，格式为PNG或JPG。
历史记录：关闭程序后，重新打开仍可继续编辑上次未完成的绘图。

二、技术实现：Qt绘图核心类全解析

要实现这样一个功能完备的绘图软件，只需要掌握以下Qt核心技术：

1.UI界面设计

菜单栏与工具栏：通过 QMenuBar 和 QToolBar 实现文件、编辑、视图等菜单功能。
状态栏：使用 QStatusBar 显示当前绘图工具、颜色、坐标等信息。
左侧工具面板：通过 QToolBox 集成画笔、橡皮擦、形状选择等工具按钮。

2.绘图功能实现

核心绘图类：
- QPainter：负责所有绘图操作（如画线、填充、文字渲染）。
- QImage：存储画布像素数据，支持图像保存和加载。
- QPicture：记录绘图指令，用于实现撤销/重做功能。
颜色与字体选择：
- QColorDialog：弹出颜色选择对话框。
- QFontDialog：设置文字字体和大小。

3.事件处理

鼠标事件：监听 mousePressEvent、mouseMoveEvent、mouseReleaseEvent，实现拖拽绘图。
键盘事件：通过 keyPressEvent 捕获 Ctrl+Z 等快捷键。

4.文件操作

QFileDialog：选择文件保存路径。
QFile 和 QDataStream：读写图片文件。

三、源码结构解析：如何组织一个大型Qt项目？

私信我拿项目源码，你会发现这个项目的代码结构非常清晰，适合学习和扩展：

1.核心目录

头文件（Headers）：
- dialogs/：存放颜色选择、字体设置等对话框类。
- instruments/：定义画笔、橡皮擦、形状工具等绘图工具。
- widgets/：主窗口、工具栏、画布组件的实现。
源文件（Sources）：
- main.cpp：程序入口，初始化主窗口和资源。
- paintwidget.cpp：画布的核心逻辑，处理绘图事件和渲染。

2.关键代码片段

2.1、绘制直线

void PaintWidget::mouseMoveEvent(QMouseEvent *event) {
    if (m_currentInstrument == Instrument::Line) {
        m_endPoint = event->pos();
        update(); // 触发重绘
    }
}

void PaintWidget::paintEvent(QPaintEvent *) {
    QPainter painter(this);
    painter.setPen(QPen(m_currentColor, m_lineWidth));
    painter.drawLine(m_startPoint, m_endPoint);
}

2.2、实现撤销功能

void PaintWidget::undo() {
    if (!m_undoStack.isEmpty()) {
        QPicture lastState = m_undoStack.pop();
        m_redoStack.push(m_currentPicture);
        m_currentPicture = lastState;
        update();
    }
}

如果你对这个项目感兴趣，想要深入研究或二次开发，可以关注私我拿完整工程源码和开发文档。源码中包含：
