蓝桥杯嵌入式——基本定时器编程

本讲实现内容：在LCD上显示定时器中断的值，每过一秒值+1

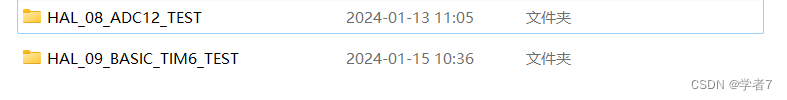

基于上一讲ADC12的文件来编这一讲的代码，记得inc和src中的创建

CubeMX配置

打开CubeMX，把TIM6(定时器6)激活

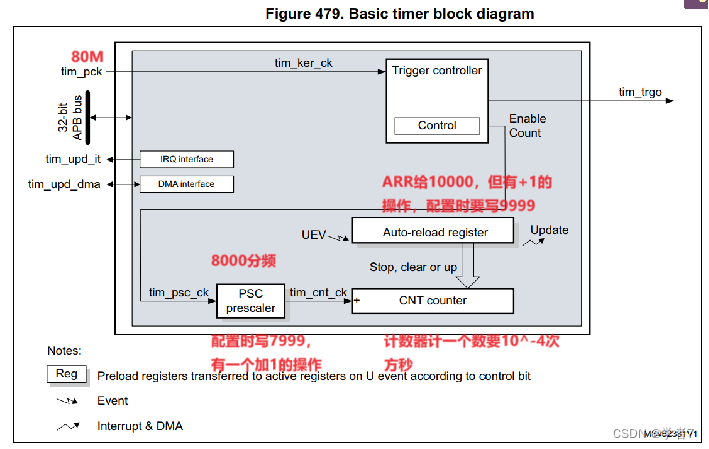

当我们时钟频率为80Mhz时，分频系数给8000，计数器频率 = 时钟频率  /（分频系数+1）

计数器频率 = 80000000 / 8000 = 1000hz ， 则计数器周期为T = 1/f = 10*-4次方秒(相当于记一个数花费10^-4次方秒  =  1秒能记10^4次方个数)

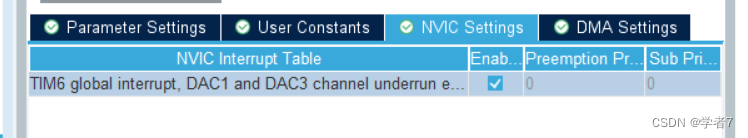

我们程序设计每一秒进入一次中断，所以在CubeMX里配置，并使能中断

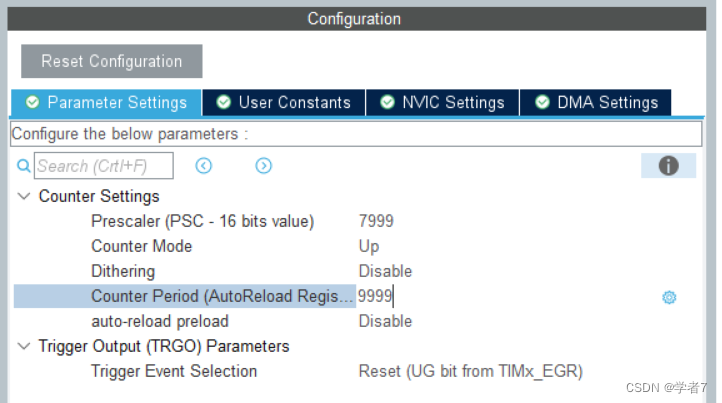

PSC: 8000分频，配置7999

ARR：10000重装载值，配置9999

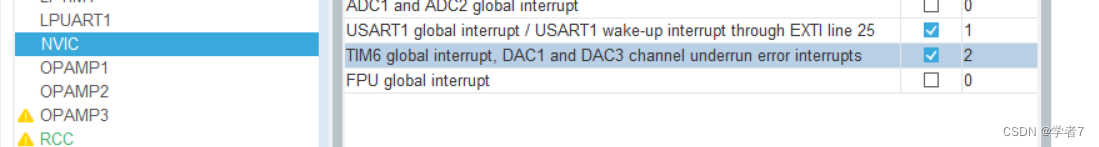

配置中断优先级组，串口肯定能打断定时器，定时器的抢占优先级要低于串口

CubeMX配置完毕，生成源码

修改主代码

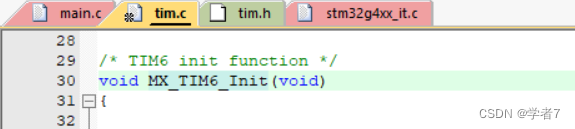

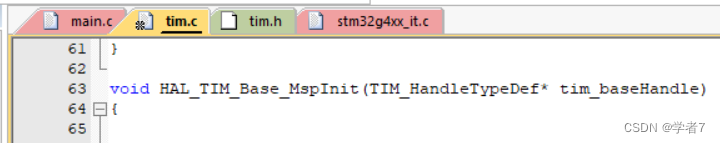

复制粘贴源码tim.c里的两个初始化函数到bsp_basic_tim6.c并在bsp_basic_tim6.h里声明

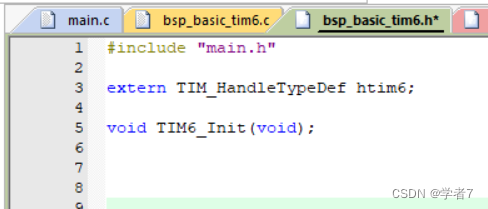

声明变量htim6需要用到extern

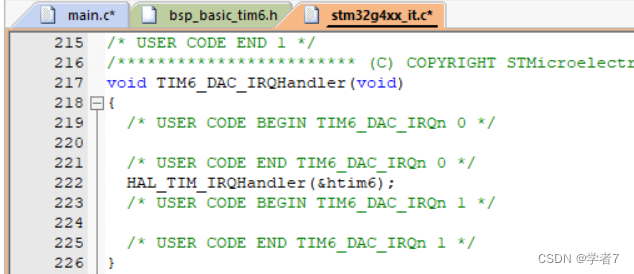

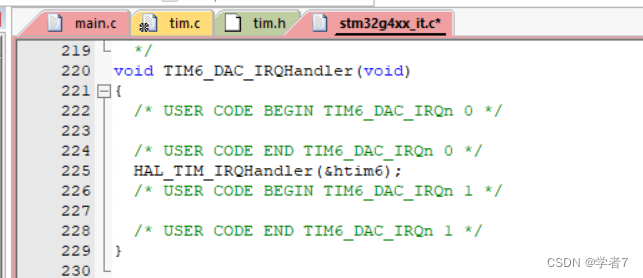

因为用到了中断，所以还需要粘贴源码it.c里的中断函数到这次工程的it.c里

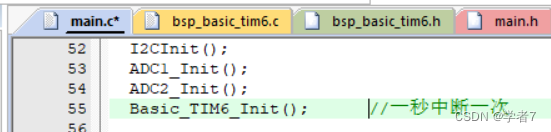

在主函数中声明

TIM6一秒产生一次中断，产生中断就跳入it.c的TIM中断函数里

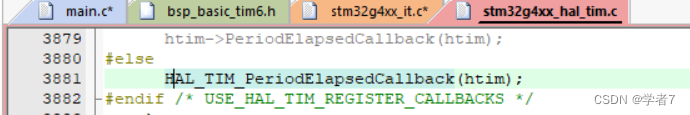

产生中断后进入HAL_TIM_IRQHandler(&htim6);  这个函数里会调用Callback回调函数

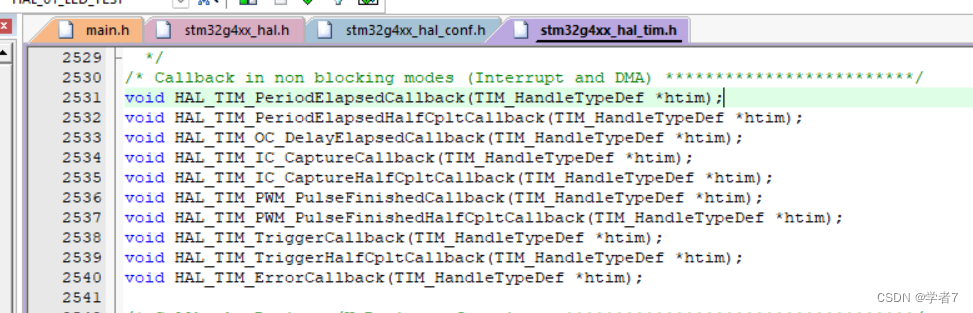

如何找callback函数？

从main.h按如下步骤一步步go to 直到hal_tim.h,拉到最下边就能找到

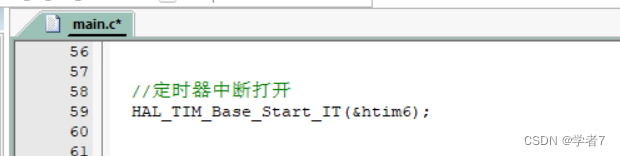

想让定时器靠中断打开还需要定时器函数HAL_TIM_Base_Start_IT(TIM_HandleTypeDef *htim)

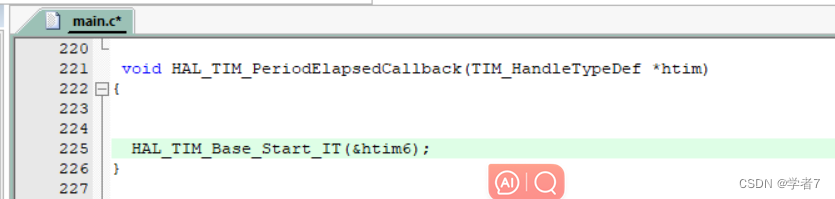

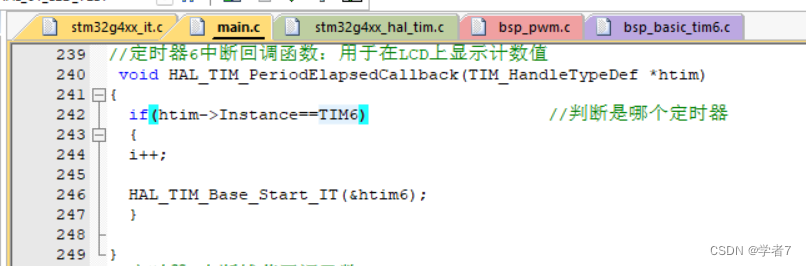

在定时器中断调用结束后同样需要再打开定时器中断

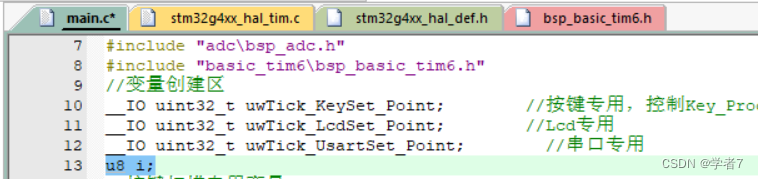

定义i值来计算定时器每秒+1的数值

每过一秒就进入一次定时器中断，i值+1

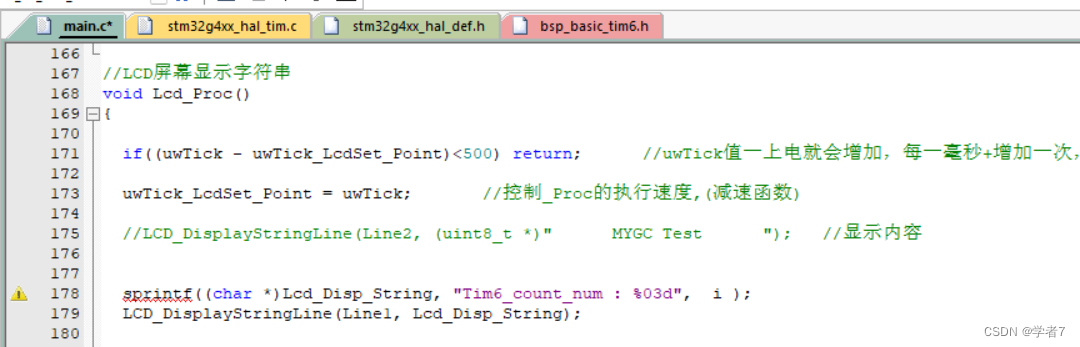

到LCD_Proc里实现本章内容：每过一秒定时器的值+1
