本文详细梳理了UVM寄存器模型的构建过程，包括uvm_reg、uvm_reg_field、uvm_mem、uvm_reg_block和uvm_reg_map等组件的使用。在构建寄存器模型时，首先定义单个寄存器及其功能域，接着在uvm_reg_block中创建寄存器实例并配置，再创建映射实例添加偏移地址。adapter在数据转换中起到关键作用，reg2bus和bus2reg函数负责总线操作与寄存器操作之间的信息映射。最后，通过predictor将总线事务与寄存器操作关联，并在环境中建立相应连接。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在这里插入图片描述

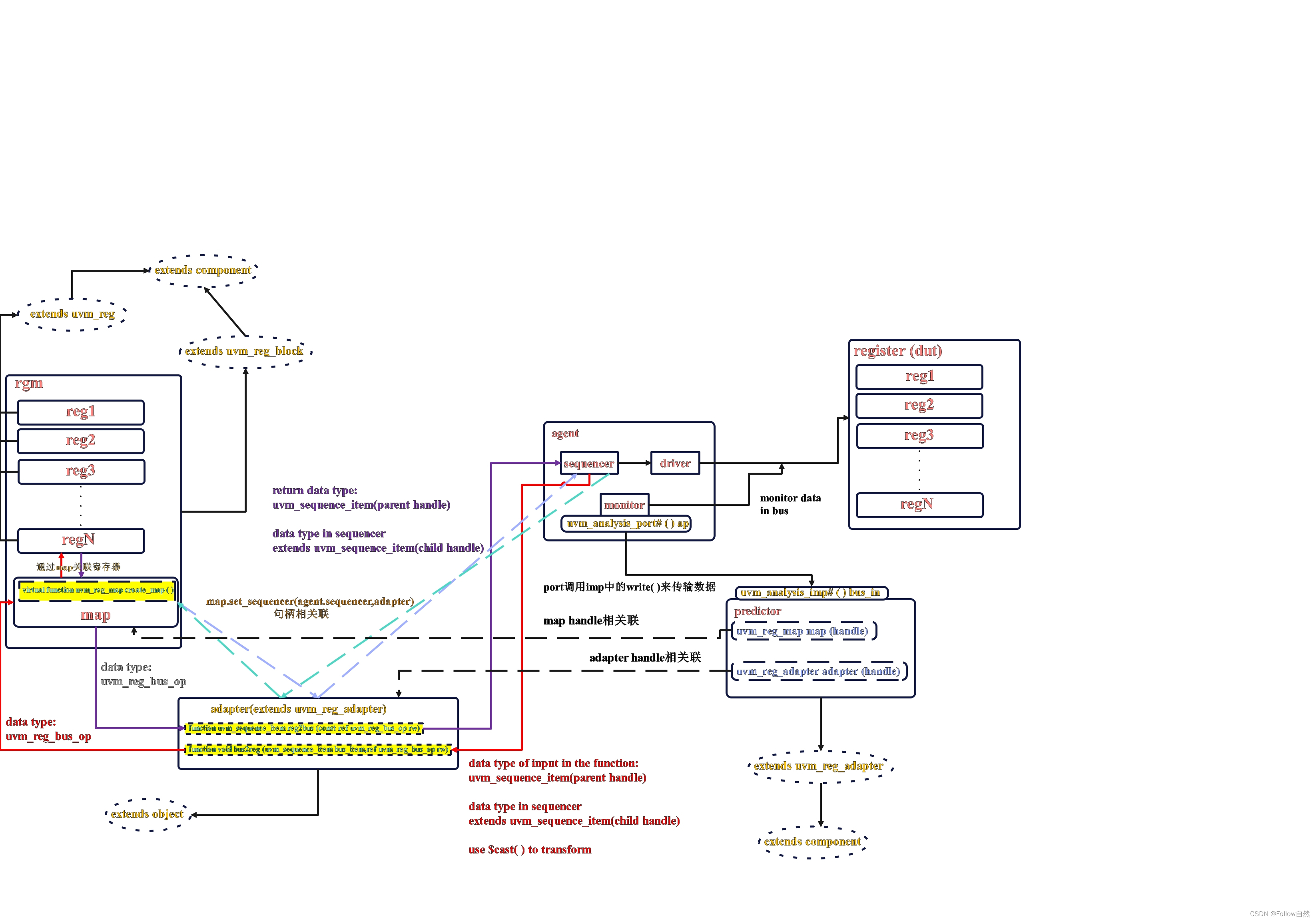

上图是寄存器模型中主要组成和数据流通的示意图。

构建uvm寄存器，主要包含以下几种类：
uvm_reg：与sv中寄存器相匹配；
uvm_reg_field：代表寄存器中不同的功能域，并对相应的域进行配置；
uvm_mem：匹配硬件的存储类型；
uvm_reg_block：容纳多个reg（uvm_reg）或者mem（uvm_mem），并且包含寄存器列表（uvm_reg_map）；
uvm_reg_map：用来配置寄存器块中各个寄存器的偏移地址，属性以及对应的总线。

寄存器块构建顺序
1.定义单个寄存器，分清其中包含的功能域，并通过uvm_reg_field::configure（）对相应的域进行配置
2.在uvm_reg_block中创建不同的uvm_reg实例，然后通过uvm_reg::configure（）对各个实例进行配置
3.在uvm_reg_block中通过create_map创建map实例，通过uvm_reg_map::add_reg（）对各个uvm_reg实例添加偏移地址，访问属性等。

在环境中实例化寄存器模型后，通过调用build（）函数来构建寄存器模型中各个寄存器；这些单独的寄存器又会调用自身的configure和build，从而进一步创建和配置各个寄存器自身的域。

对于adapter，它的功能主要是实现了两个函数，对数据类型进行了转换。以如下代码为例：

class reg2mcdf_adapter extends uvm_reg_adapter;
`uvm_object_utils(reg2mcdf_adapter)

function new(string name
