南京观海微电子----MOS管外围电路中的电阻有什么用？

MOS管工作时，DG、GS间结电容充电，G极电压达一定程度导通，R7泄放并加速开关。关断时，R6、D3回路放电加速开关，R6减震荡。Rc吸收尖波，D5防反峰电压击穿MOS。去掉C11、R8、D5回路，电路波形大幅震荡。

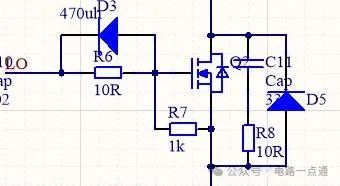

在电路中，MOS 管的 DG 和 GS 之间存在结电容，当电路工作时，DS 之间的电压会对这些结电容进行充电。

随着 G 极积累的静电电压不断升高，一旦达到一定程度，MOS 管就会导通，若电压过高，甚至会导致 MOS 管损坏。此时，R7为结电容提供泄放通道，同时可以加快MOS开关速度，其阻值一般为几千欧姆左右。

在MOS管关断时，R6 和 D3 构成的回路能够快速放掉栅极结电容的电荷，使得栅极电位快速下降，从而加快MOS管的开关速度。并且在高频环境下，MOSFET 的输入阻抗会降低，在特定频率范围内还会变成负阻并引发振荡，这时R6可以减少震荡。R6阻值一般较小，通常在几欧到几十欧之间。

另外，由于 MOS 管存在分布电感，在其关断时会产生反峰电压。Rc部分用于吸收尖波，给反峰电压提供了释放回路。并且，D5 能够在出现反峰电压时保护 MOS 管，防止其被过高的电压击穿。经实验，若去掉由 C11、R8 和 D5 组成的回路，电路的波形会出现大幅震荡。
