电源的正负极一旦接反，就会导致很多电子元器件烧毁，其中主要的缘由是因为电流过大导致器件被击穿，因此实际应用中必须采取防止接反的措施。

二极管防反接保护

常用二极管防反接保护电路设计主要有三种：二极管串联型、二极管并联型、整流桥型。

二极管串联型防反接保护电路

普通二极管防反接保护电路

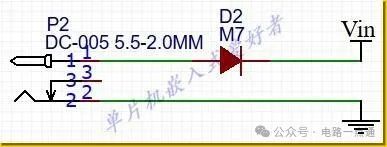

如上图，通过电路中串联一个二极管，来防止电路电源反接。如果电源供电反向接入，二极管反向截止不导通。从而起到保护电路的作用。

但是此电路有关缺点就是，二极管占用一定压降，如果电路中电流过大会导致二极管耗电过多，导致二极管发热量大。如果电路中电流有1A，二极管压降为0.7V，那么这个二极管在电路中就消耗0.7W的功耗。当然可以选用低压降的二极管，比如肖特基二极管，可以减少一部分压降，但是这个问题并没有根本解决，随着负载电路电流的增加，二极管消耗的功率也就越多。

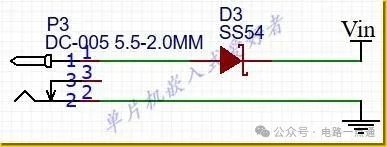

肖特基二极管防反接保护电路

二极管并联型防反接保护电路
