一、配置ip地址

[r1]int g 0/0/0
[r1-GigabitEthernet0/0/0]ip add 12.1.1.1 24
Aug 10 2023 18:57:38-08:00 r1 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state.
[r1-GigabitEthernet0/0/0]int lo0
[r1-LoopBack0]ip add 1.1.1.1 24

[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[r2-GigabitEthernet0/0/0]int g 0/0/1
[r2-GigabitEthernet0/0/1]ip add 23.1.1.1 24
[r2-GigabitEthernet0/0/1]int lo0
[r2-LoopBack0]ip add 2.2.2.2 24

[r3]int g 0/0/0
[r3-GigabitEthernet0/0/0]ip add 23.1.1.2 24
[r3-GigabitEthernet0/0/0]int g 0/0/1
[r3-GigabitEthernet0/0/1]ip add 34.1.1.1 24
[r3-GigabitEthernet0/0/1]int lo0
[r3-LoopBack0]ip add 3.3.3.3 24

[Huawei]sys r4
[r4]int g 0/0/0
[r4-GigabitEthernet0/0/0]ip add 34.1.1.2 24
[r4-GigabitEthernet0/0/0]int g 0/0/1
[r4-GigabitEthernet0/0/1]ip add 45.1.1.1 24
[r4-GigabitEthernet0/0/1]int g 0/0/2
[r4-GigabitEthernet0/0/2]ip add 54.1.1.1 24
[r4-GigabitEthernet0/0/2]int lo0
[r4-LoopBack0]ip add 4.4.4.4 24

[r5]int g 0/0/0
[r5-GigabitEthernet0/0/0]ip add 45.1.1.2 24
[r5-GigabitEthernet0/0/0]int g 0/0/1
[r5-GigabitEthernet0/0/1]ip add 54.1.1.2 24
[r5-GigabitEthernet0/0/1]int lo0
[r5-LoopBack0]ip add 5.5.5.5 24

二、配置协议

OSPF协议

ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 23.1.1.1 0.0.0.0

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 23.1.1.2 0.0.0.0
  network 34.1.1.1 0.0.0.0

area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 34.1.1.2 0.0.0.0

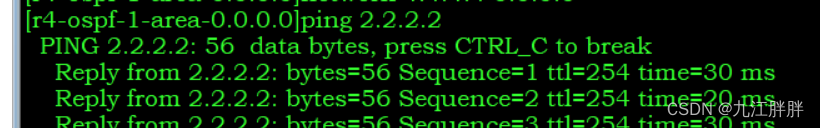

ping检查一下通不通

EGP协议

建邻

[r1]bgp 1     //as协议号
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2      //建邻

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.1.1.1 as-number 1

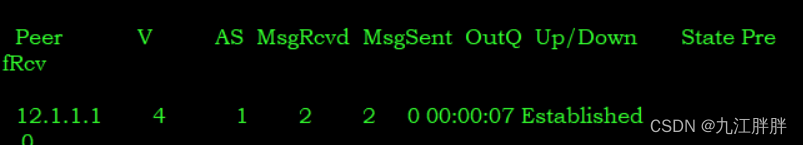

查看建邻表，看是否成功建立邻居

[r2-bgp]dis bgp peer

[r3]bgp 2
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 2
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0    //用环回来匹配环回

同样R4/R2配置也是如此

R5（r4同5一样操作）

[r5]ip route-static 4.4.4.0 24 45.1.1.1
[r5]ip route-static 4.4.4.0 24 54.1.1.1

bgp协议
[r5]bgp 3
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer  4.4.4.4 as-number 2
[r5-bgp]peer  4.4.4.4 connect-interface LoopBack 0
[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2    //因为ibgp传输仅一跳，到r5的路由需要两跳，则修改跳数

注意：写条静态路由，去到r5上，使得可以ping环回。

三、BGP宣告 1的环回

[r1-bgp]network 1.1.1.0 24

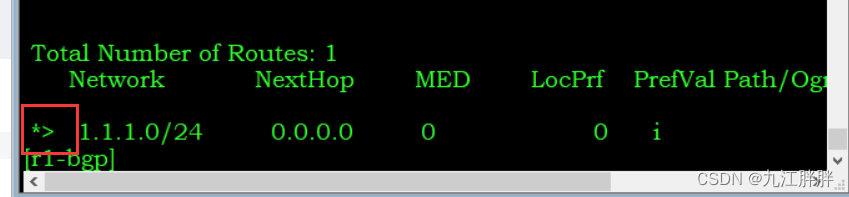

#查看bgp路由表

[r1-bgp]dis bgp routing-table

在路由表中，* 代表可用 > 代表优

优且可用代表本地可以加路由表，传递给BGP邻居

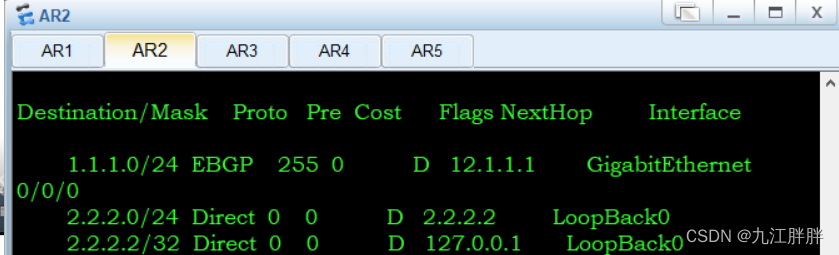

在r2的路由表中加载了bgp宣告的路由

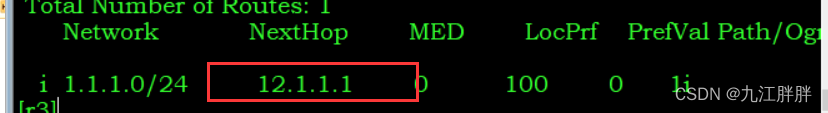

在r3上bgp路由表中，他不优不可用，原因是同步问题或者下一跳不可达

同步问题：本地通过IBGP邻居学习到的路由，必须本地同时通过IGP也学习到，才能又
1、即3上得学习到1.1.1.1的路由，通过（ospf或者其他方式学习到）

下一跳不可达：3无到1的路由

1、一条ibgp在条目里传递，属性不变（AS-BYB-AS）

解决方法

在r2上更改哦

[r2-bgp]peer 3.3.3.3 next-hop-local //给2说一声，把路由给3的时候，把下一跳更爱到本地

更改完结果

1、解决R4 上 IBGP的水平分割规则

解决方法：给R2和R4之间建邻

r4]bgp 2
[r4-bgp]peer 2.2.2.2 as-number 2
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0

更改R2的下一跳为本地

[r2-bgp]peer 4.4.4.4 next-hop-local

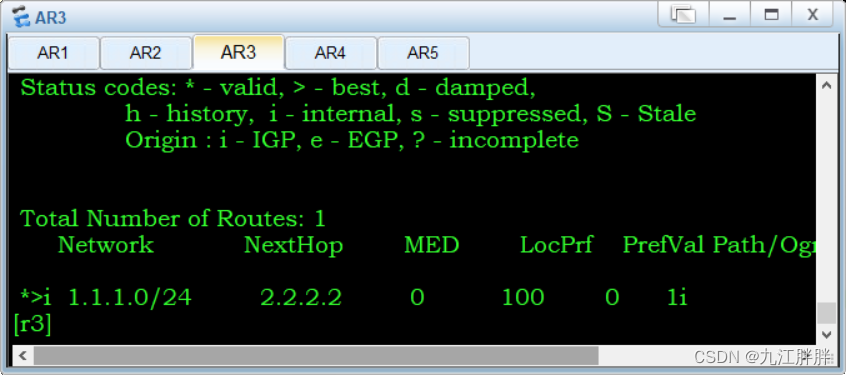

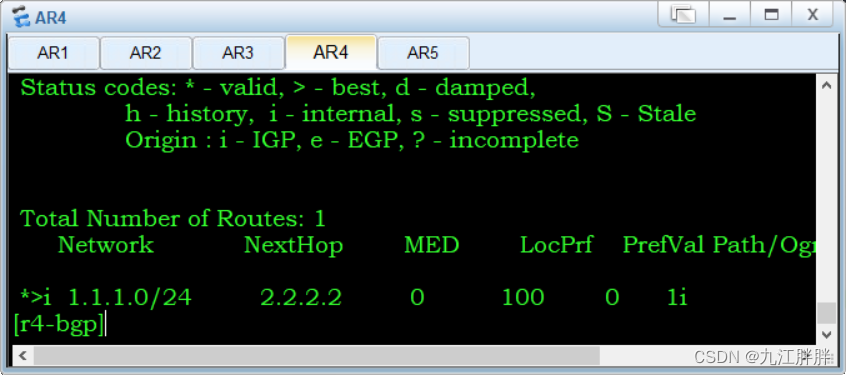

此时4的bgp路由表优了，可以加载到路由表中了

2、解决R4和R5之间的问题

R4可以传递路由，但是不能优；即可以在本地优，既可以传

问题：宣告5的环回，不优

原因：5.0的路由用来建邻了，让建立的路由与bgp宣告的路由不一样。

解决方案：

[r4]undo ip route-static 5.5.5.0 24
[r4]ip route-static 5.5.5.5 32 45.1.1.2    //修改5的掩码
[r4]ip route-static 5.5.5.5 32 54.1.1.2

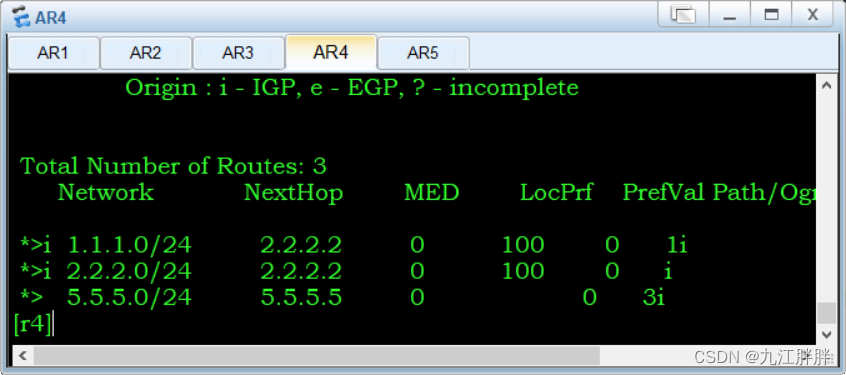

查看bgp的表，看出是优的，在R1/R2/R3/R4上同样优了

四、实现R2/R3/R4的的路由宣告

命令：

R2

[r4-bgp]network 2.2.2.0 24

R3

[r3-bgp]network 3.3.3.0 24

R4

[r4-bgp]network 4.4.4.0 24

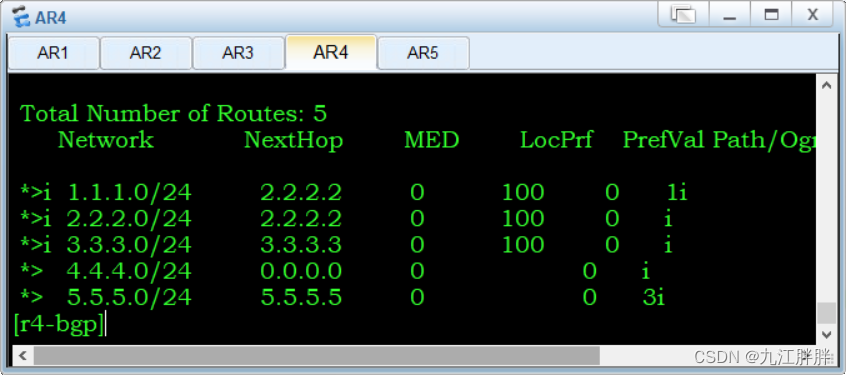

查看BGP表

结束
