UE中如何实现爆管分析

目录

一、前言

二、数据处理

2.1 构建三维网络数据集

2.2 配置管网场景

2.3 生成场景缓存

三、发布服务

四、UE中进行爆管分析

---

一、前言

利用三维网络分析上下游追踪进行爆管分析，可用于查找爆管点上游或下游阀门位置，根据管道流向指示，迅速找到上游中需要关闭的最临近且最少数量的阀门。关闭这些阀门后，爆裂管段与它的上游不再连通，从而阻止水的流出，防止灾情加重和资源浪费。

二、数据处理

2.1 构建三维网络数据集

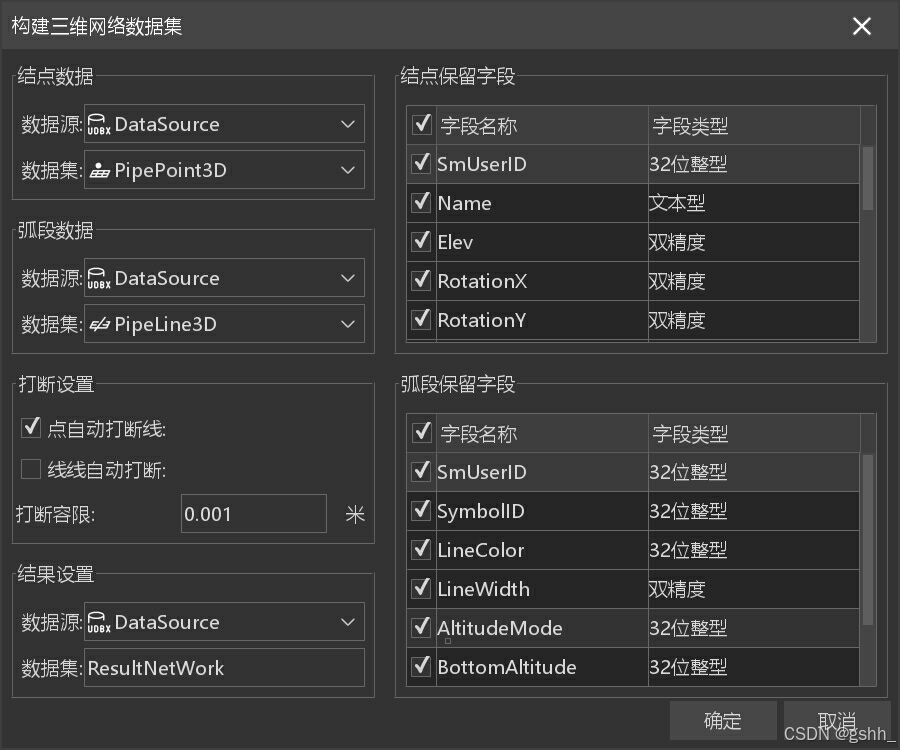

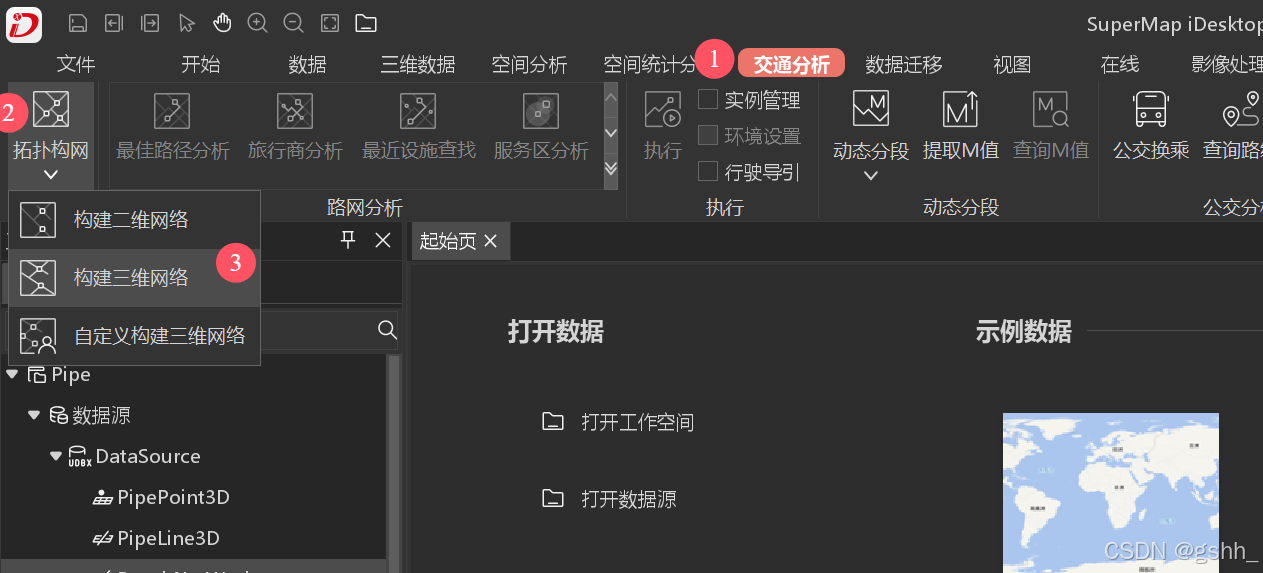

使用iDesktopX产品，将三维点、线导入数据源作为数据集。使用功能栏—交通分析—拓扑构网—构建三维网络功能，根据数据情况进行打断设置，容限设置，以及对应保留的字段设置，来构建三维网络数据集。

2.2 配置管网场景

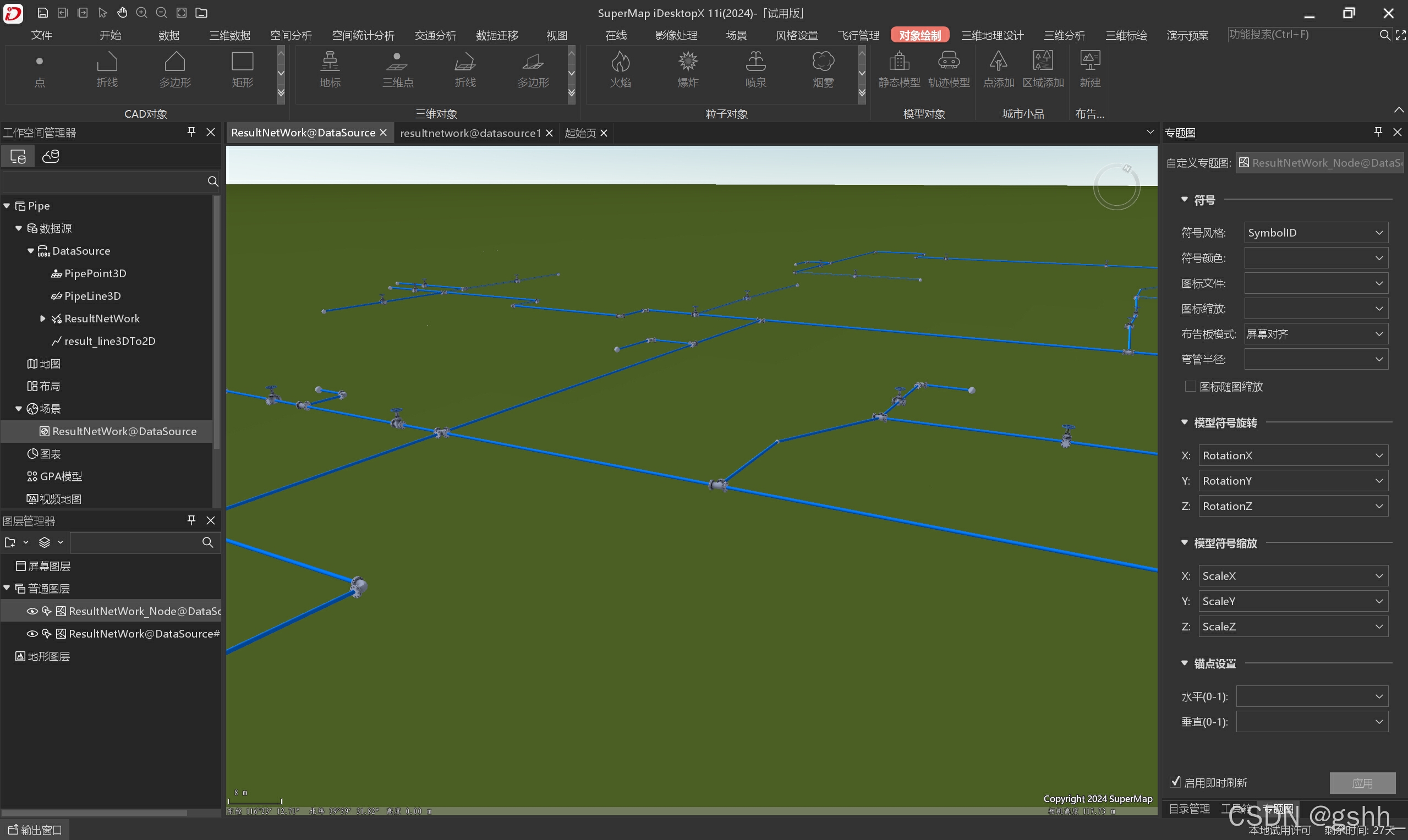

为提高在三维场景中三维点线数据显示效果，可在场景中制作自定义专题图。将三维网络数据集添加到场景中，右键点击图层—制作专题图—自定义专题图，设置三维点、线数据的符号风格，可直接设置字段，其他参数根据实际需求来设置。

2.3 生成场景缓存

将制作好的自定义专题图保存至场景，保存场景，点击该场景右键-生成场景瓦片，设置属性存储类型为S3MD，勾选重新计算法线，其他参数根据实际情况来设置即可。

三、发布服务

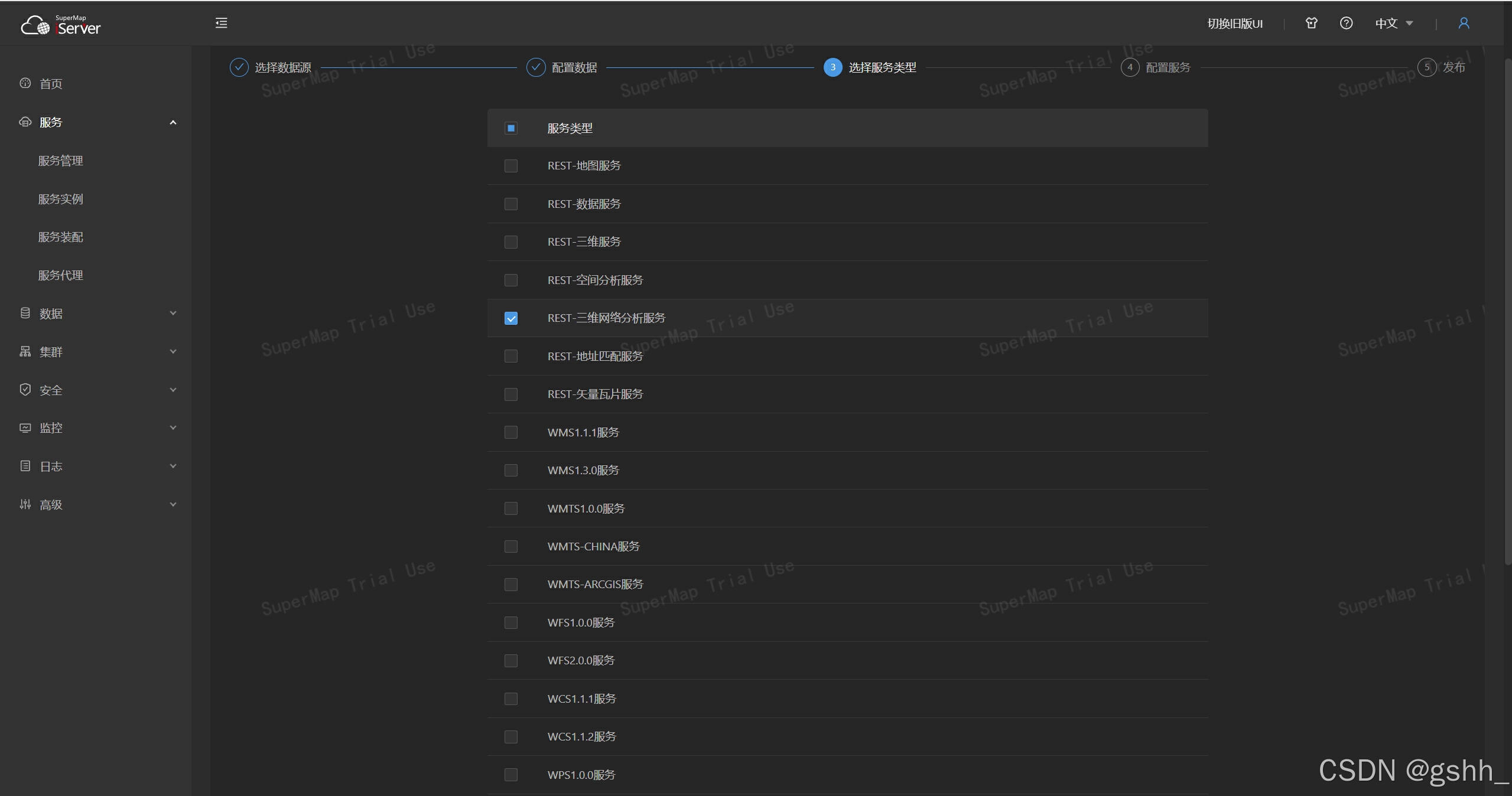

在iServer中将存储三维网络数据集的工作空间，发布为三维网络分析服务.

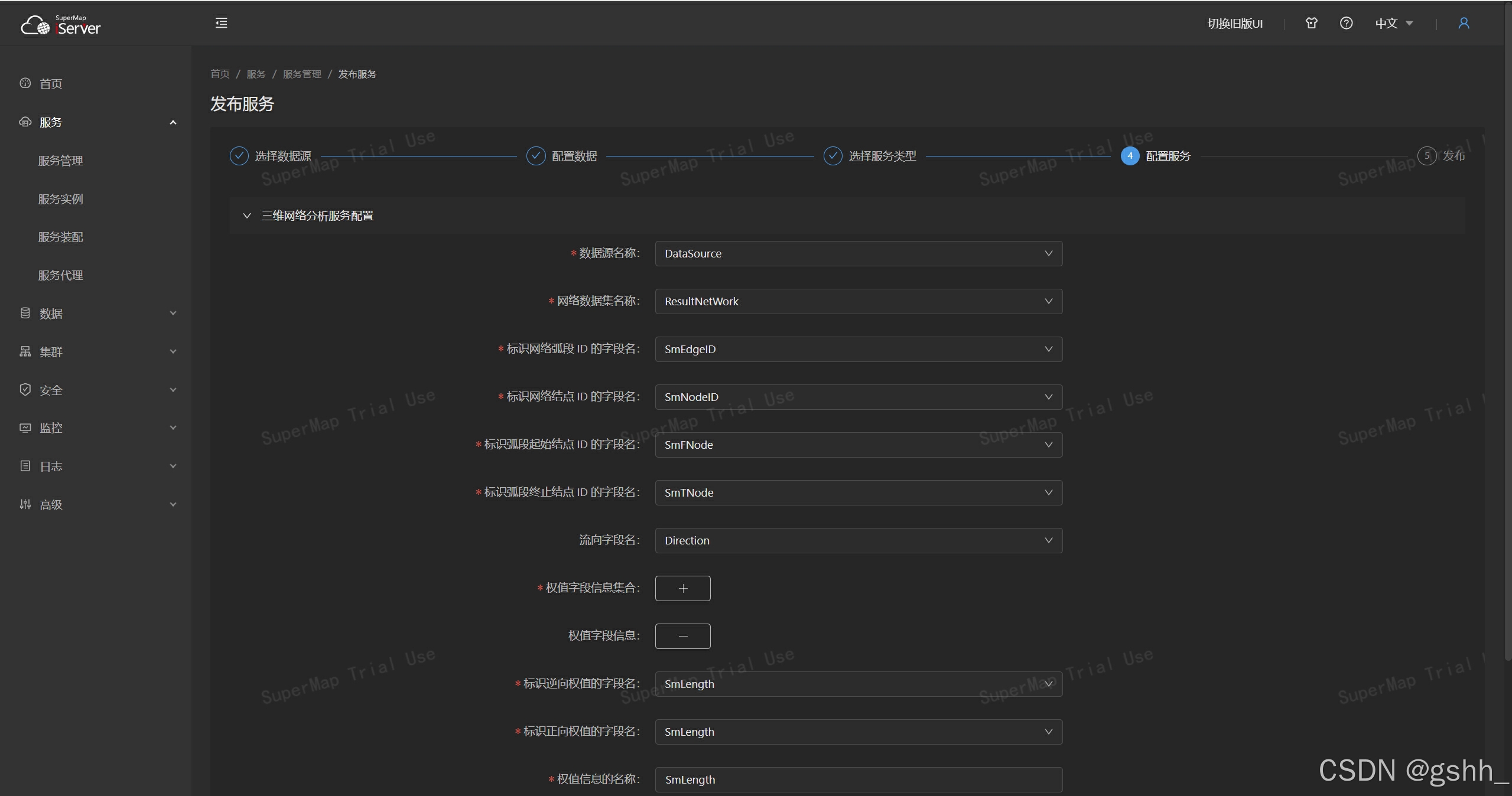

在三维网络分析配置中，设置标识网络弧段 ID和结点ID的字段名、弧段起始结点ID和弧段终止结点ID的字段名、流向字段名（没有就选请选择哦）、权值字段信息等。

四、UE中进行爆管分析

4.1 UE场景中添加数据

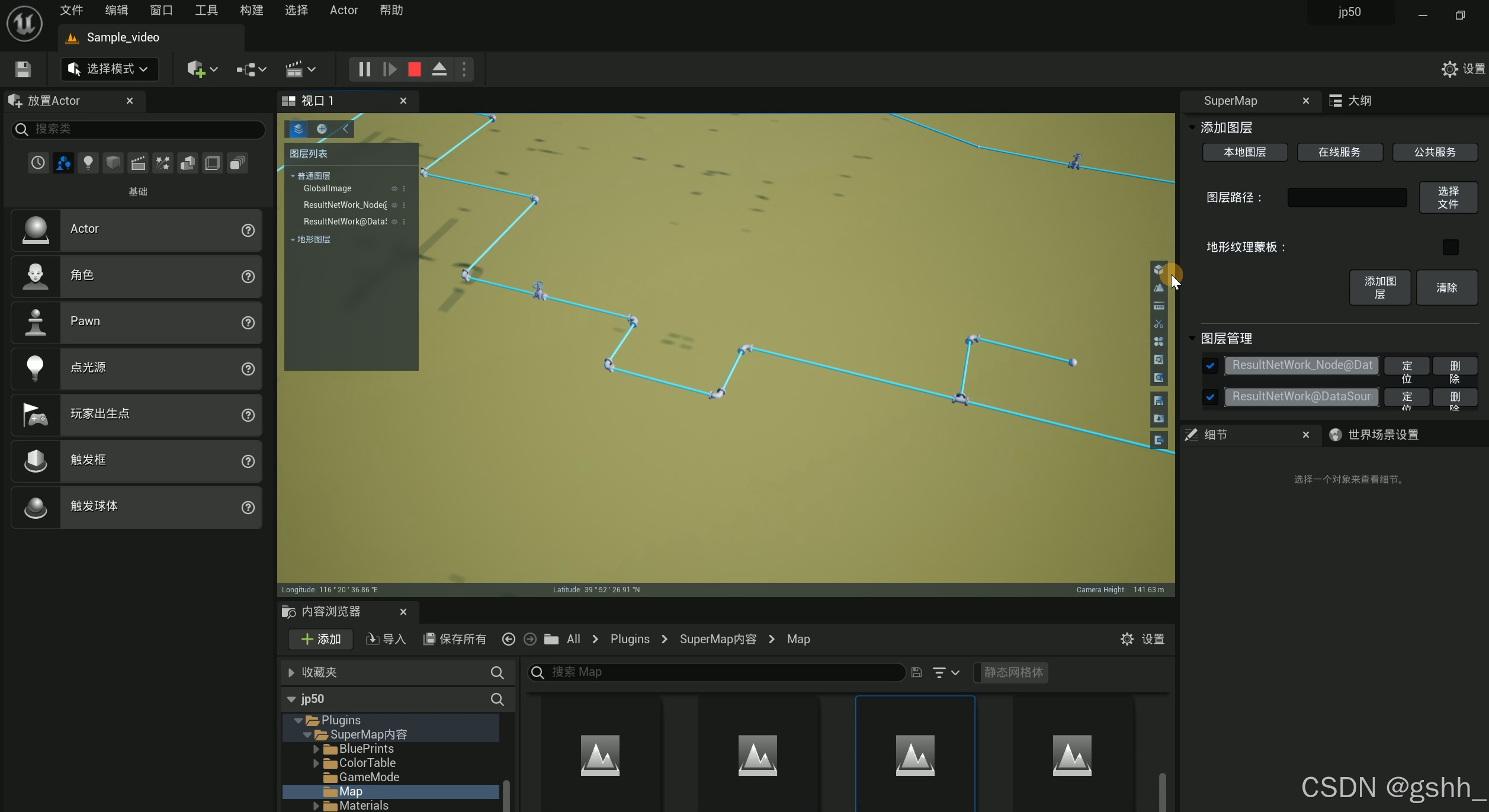

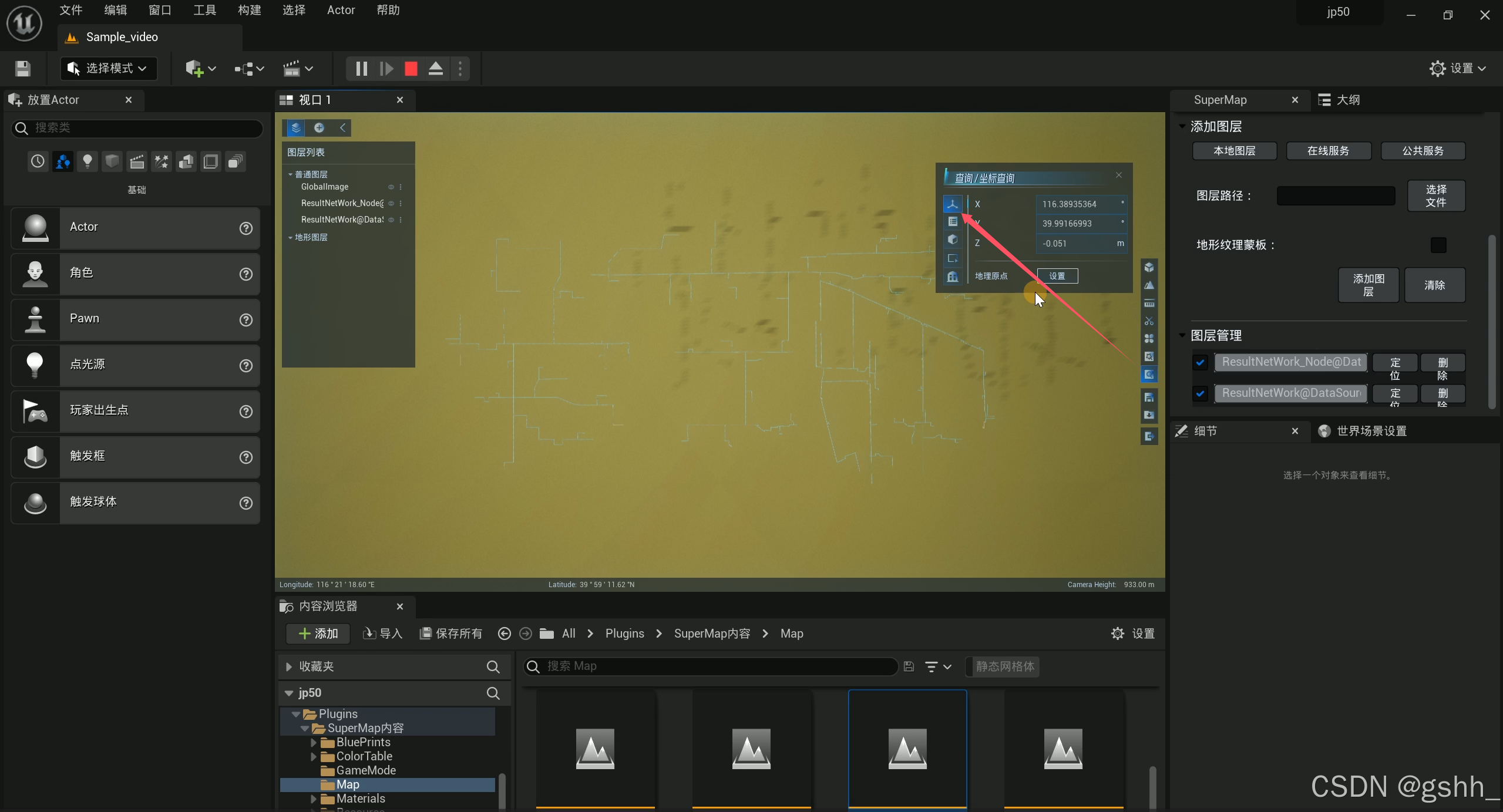

打开UE关卡，添加自定义专题图缓存，启动关卡。进行爆管分析的时候会显示水粒子效果，并带有重力效果，因此需要提前设置当前位置为地理原点。

4.2 UE中进行爆管分析

右侧菜单栏—三维网络分析—爆管分析中，设置图层、网络地址、弧段ID/节点ID、权值字段等。点击分析后，插件会向上游或者下游分析发送请求，待返回结果对象的ID后，对象在场景中高亮。当进行上游分析时，网络地址填写例如：http://localhost:8090/iserver/services/networkAnalyst3D-Pipe/rest/facilityanalyst3d/ResultNetWork@DataSource/traceupresult

当进行下游分析时，网络地址填写例如：http://localhost:8090/iserver/services/networkAnalyst3D-Pipe/rest/facilityanalyst3d/ResultNetWork@DataSource/tracedownresult

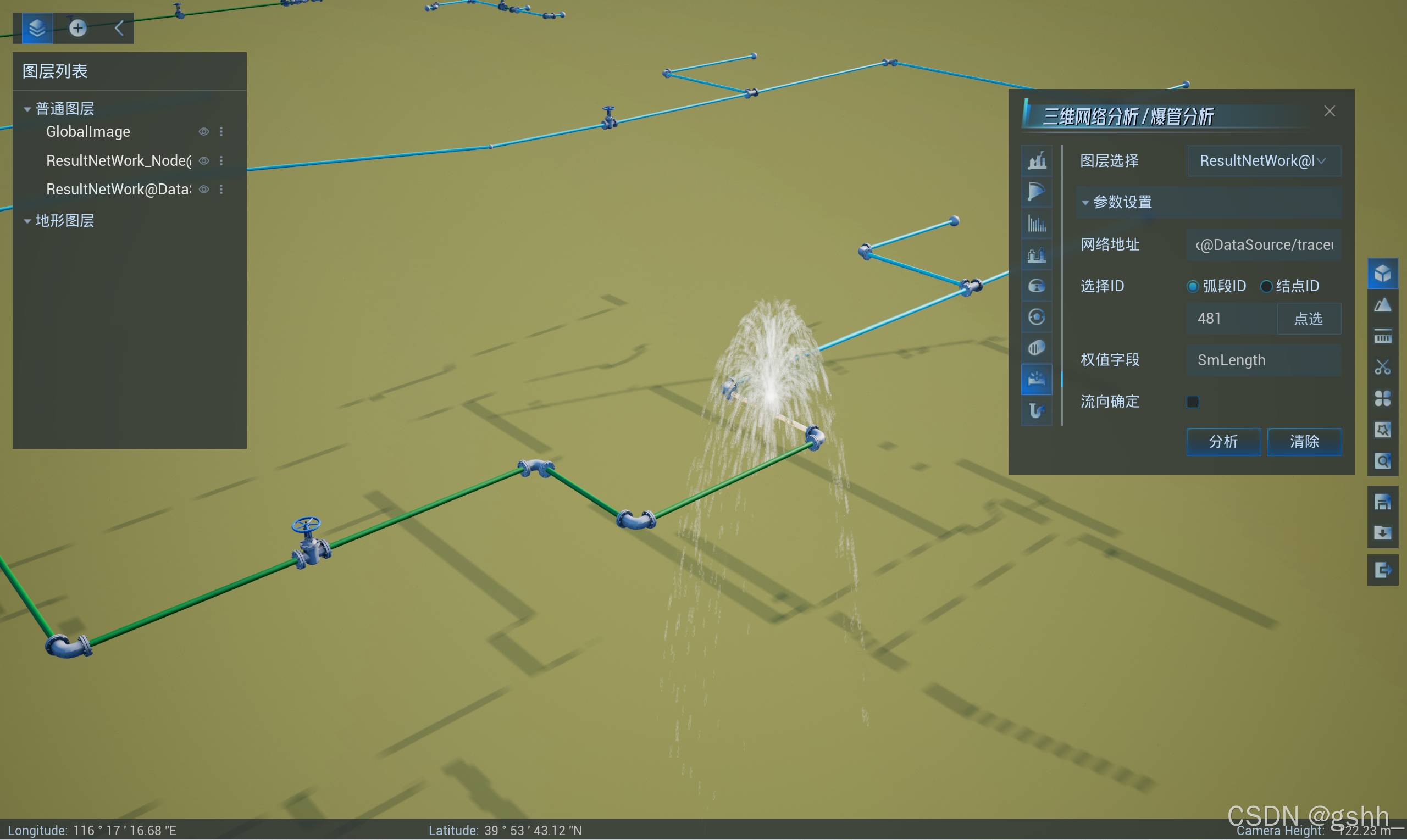

最后执行后的效果如下：
