apb_watchdog的一些功能覆盖率实例

功能覆盖率一般分为两种

• 面向数据的覆盖率
• 面向控制的覆盖率

面向数据的覆盖率：通过编写覆盖组（coverage groups）、覆盖点（coverage points）、交叉覆盖（cross coverage）等来获得面向数据的覆盖率。

面向控制的覆盖率：一般通过编写SVA获得断言覆盖率

---

        功能覆盖率的编写要全面，涉及到功能的方方面面都要覆盖到。

        以scoreboard为例，说明面向数据的覆盖率的一种写法，在组件内定义覆盖组，写default值检测那个，test_00_sequence。

        test_00_sequence主要是测定DUT内部寄存器的default值与设计文档中的是否一致，覆盖组中应该存在类型为“R”寄存器的地址以及相应数据等等。

  covergroup dog_cov_sequence_00;
      coverpoint addr{
          bins dog_LOAD ={32'h000};
          bins dog_VALUE={32'h004};
          bins dog_CTRL ={32'h008};
          bins dog_RIS  ={32'h010};
          bins dog_MIS  ={32'h014};
          bins dog_LOCK ={32'hC00};
          bins dog_ITCR ={32'hF00};
          bins dog_PERIPHID4 ={32'hFD0};
          bins dog_PERIPHID5 ={32'hFD4};
          bins dog_PERIPHID6 ={32'hFD8};
          bins dog_PERIPHID7 ={32'hFDC};
          bins dog_PERIPHID0 ={32'hFE0};
          bins dog_PERIPHID1 ={32'hFE4};
          bins dog_PERIPHID2 ={32'hFE8};
          bins dog_PERIPHID3 ={32'hFEC};
          bins dog_PCELLID0  ={32'hFF0};
          bins dog_PCELLID1  ={32'hFF4};
          bins dog_PCELLID2  ={32'hFF8};
          bins dog_PCELLID3  ={32'hFFC};
      }
      coverpoint data{
          bins    load ={32'hFFFFFFFF};
          bins   value ={32'hFFFFFFFF};
          bins control ={32'hFFFFFFFF};
          bins     ris ={32'h0};
          bins     mis ={32'h0};
          bins    lock ={32'h0};
          bins    itcr ={32'h0};
          //
          bins periphid4 ={32'h04};
          bins periphid5 ={32'h0};
          bins periphid6 ={32'h0};
          bins periphid7 ={32'h0};
          bins periphid0 ={32'h24};
          bins periphid1 ={32'hB8};
          bins periphid2 ={32'h1B};
          bins periphid3 ={32'hB0};
          //
          bins pcellid0 ={32'h0D};
          bins pcellid1 ={32'hF0};
          bins pcellid2 ={32'h05};
          bins pcellid3 ={32'hB1};
      }
  endgroup:dog_cov_sequence_00

        这种是比较清晰简单的写法，test_sequence_00中涉及到的数据以及地址都写一下。

        在scoreboard中，如果比对通过，那么就去采样，触发覆盖组，看是否所有数据都能击中仓。将transaction中的PADDR和PRDATA给到addr和data，或者直接写trans.PADDR和trans.PRDATA。

        然后可以在report_phase中使用get_coverage()去拿到它的一个覆盖率。

//dog_cov_sequence_00.get_coverage()在report_phase中
UVM_INFO ../env/wdog_scoreboard.sv(137) @ 705000: uvm_test_top.env.scb [wdog_scoreboard] report_phase Enter...
dog_coverage is 100.000000
UVM_INFO ../env/wdog_scoreboard.sv(140) @ 705000: uvm_test_top.env.scb [wdog_scoreboard] report_phase Exiting...

        dog_coverage的覆盖率是100%。

        同样，也可以通过firefox查看它的覆盖率。需要在Makefile中添加如下语句生成report报告并用firefox查看报告。

        使用urg命令将coverage数据转成html urg -dir simv.vdb&，生成Urgreport目录。并调用firefox查看覆盖率报告。firefox Urgreport/groups.html&w

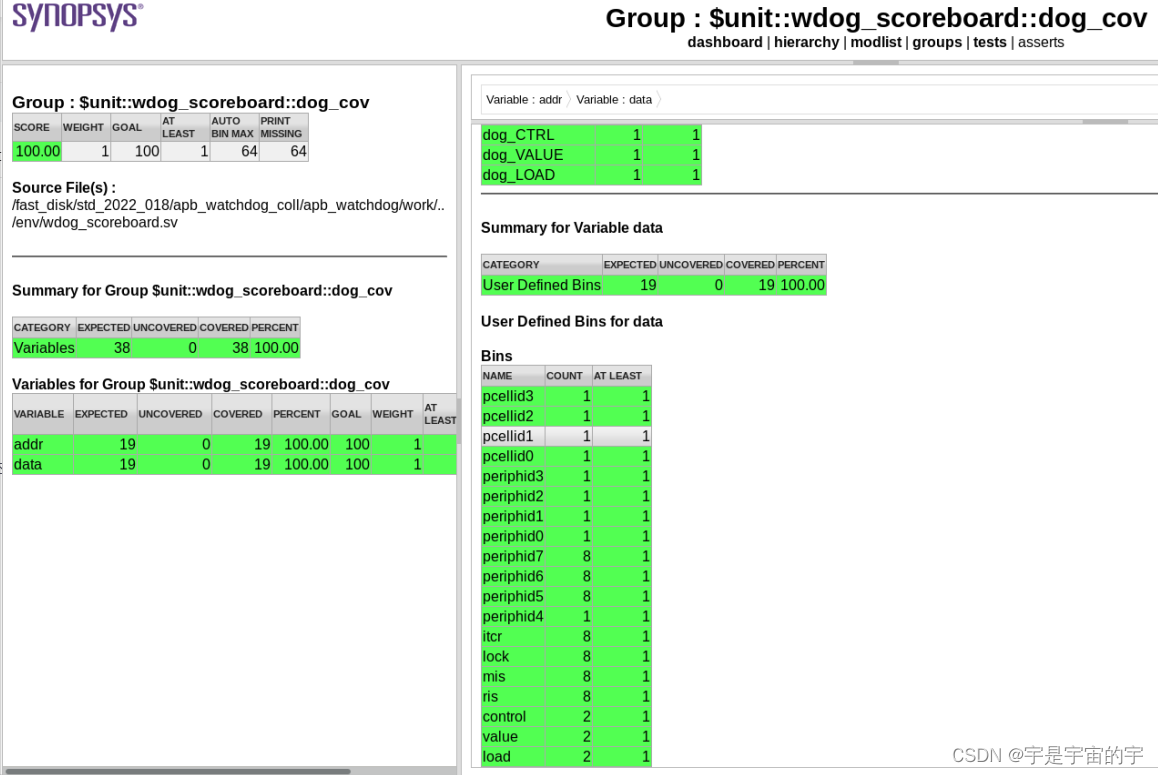

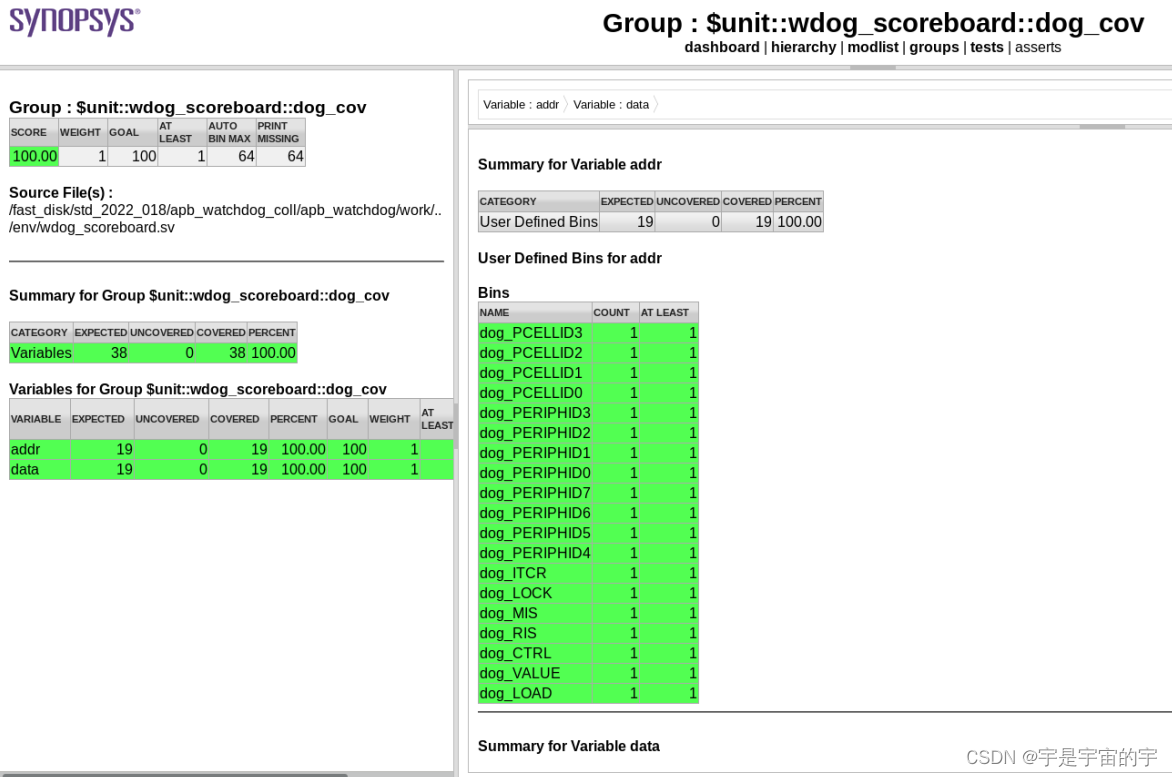

      通过覆盖率报告可以查看到，所有仓的数据都被打到了。以上就是写覆盖组到查覆盖率报告的一个基本流程。

未完。。。
