51单片机定时器寄存器配置

最新推荐文章于 2025-02-08 23:49:32 发布
最新推荐文章于 2025-02-08 23:49:32 发布
阅读量1.1k 收藏 3
点赞数 2
分类专栏： 51单片机 文章标签： 51单片机 嵌入式硬件 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_67713667/article/details/130725066
版权
文章详细介绍了定时器的相关寄存器配置，包括TCON和TMOD寄存器的作用。TCON用于控制定时器/计数器的运行和中断，而TMOD则配置定时器的工作模式。当计数达到最大值时，溢出标志会被置位，请求中断。TR位用于启动或停止定时器，而GATE位影响外部中断的使用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

定时器寄存器配置

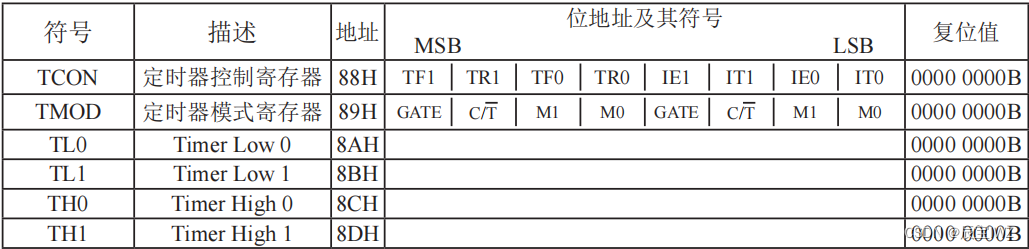

定时器相关寄存器

  • TCON 配置定时器和外部请求中断源
  • TMOD 配置定时器模式
  • TL0 配置定时器T0低位
  • TL1 配置定时器T1低位
  • TH0 配置定时器T0高位
  • TH1 配置定时器T1高位

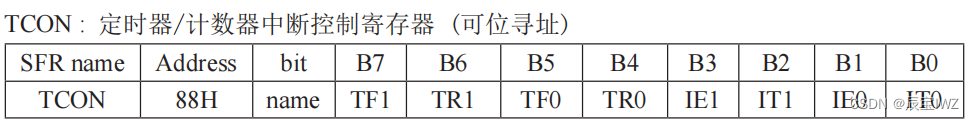

TCON

在这里插入图片描述

  • TF1、TF0：定时器/计数器T1、T0的溢出标志，当最高位溢出时由硬件置’1’并向CPU请求中断，当CPU响应中断时,由硬件自动清零
  • TR1、TR0：定时器/计数器T1、T0的运行控制位，当GATE位为0时，TR1/TR0=1时允许定时器T1/T2开始计数
  • IE0/IE1/IT0/IT1:外部中断相关配置位

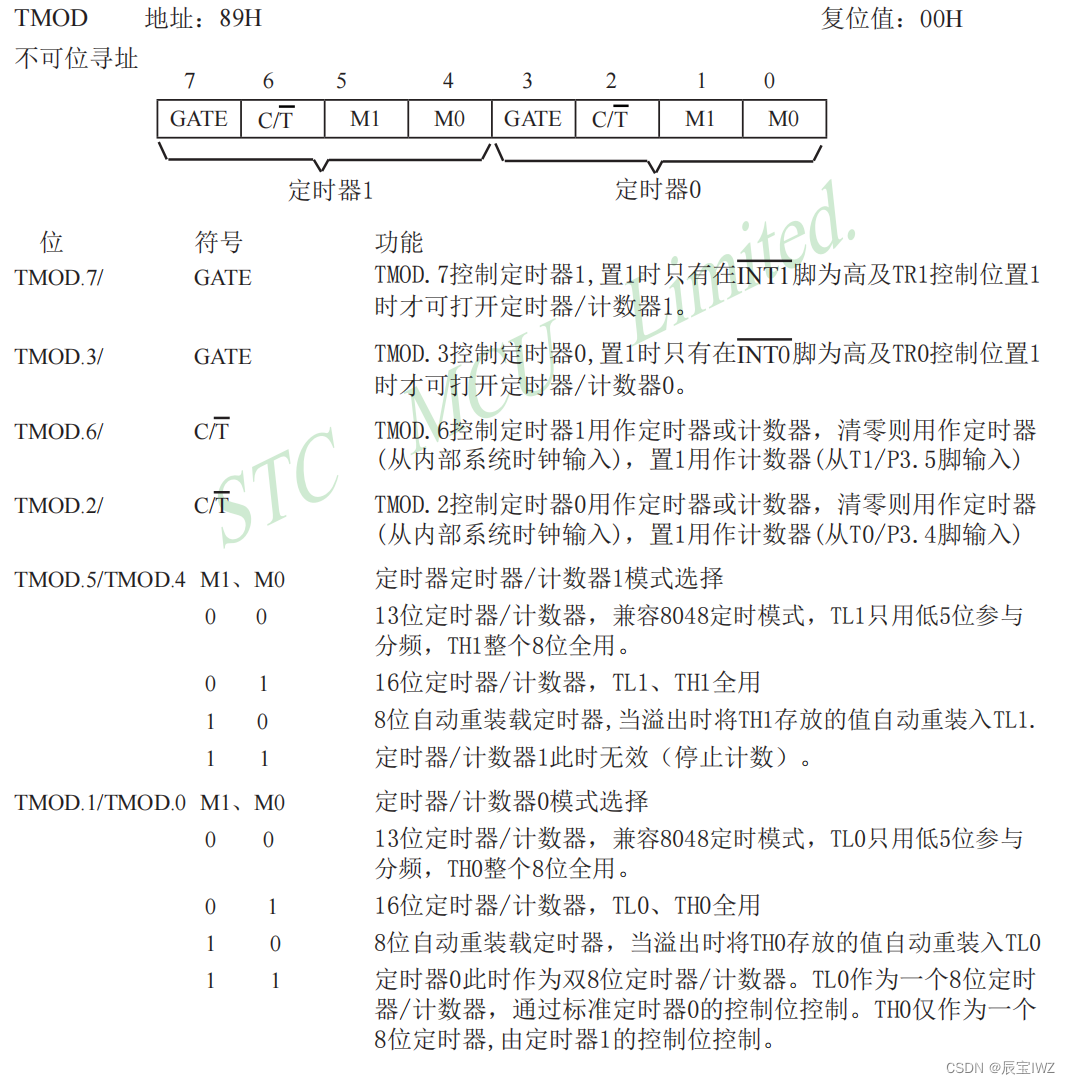

TMOD

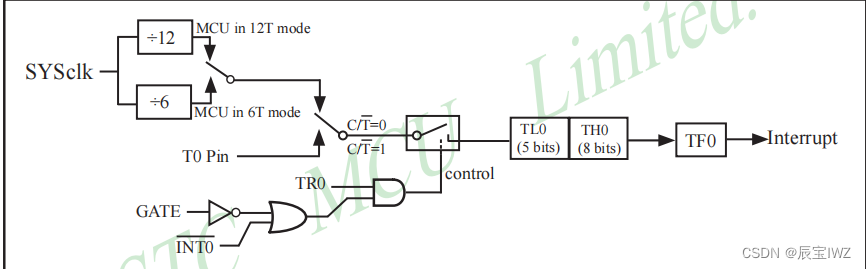

图解原理

在这里插入图片描述

当不使用外部中断时，GATE置0后通过非门和或门为1.

此时定时器T1、T0是否开启只与TR1/TR0是否置1有关

当计数超过计数器的最大计数时，TF1/TF0由硬件置1，像CPU请求中断。
