CAD图纸处理工具ABViewer 的3D 建模必备指南

在数字化办公和设计的时代，图纸文件的高效查看、编辑和管理已成为工程师、设计师和团队协作的核心需求。ABViewer 作为一款功能强大的CAD图纸处理工具，凭借其广泛的格式支持、精确的测量工具、便捷的标注功能以及高效的打印和转换能力，正逐渐成为众多专业人士的首选工具。

使用 ABViewer ，可以创建 3D 模型的剖视图。它的一系列工具能够添加剖切平面、调整其位置，还能测量 3D 模型的外部和内部元素。当您打开一个 3D 文件时，包含所有选项的 “Viewer 3D” 选项卡会自动激活。

如何创建 3D 模型的剖视图？

要创建 3D 模型的剖视图，您需要添加一个剖切平面并调整其位置。

• 打开文件，并在工作空间中根据需要调整 3D 模型的位置。

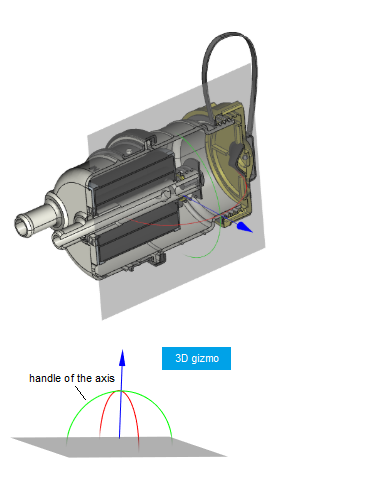

• 添加剖切平面。为此，您需要点击一个剖切平面和用于调整剖切平面的小控件（gizmo）会被添加到模型空间中。当鼠标悬停在小控件上时，其手柄会高亮显示。要旋转平面，将光标悬停在手柄上，然后向所需方向旋转平面。

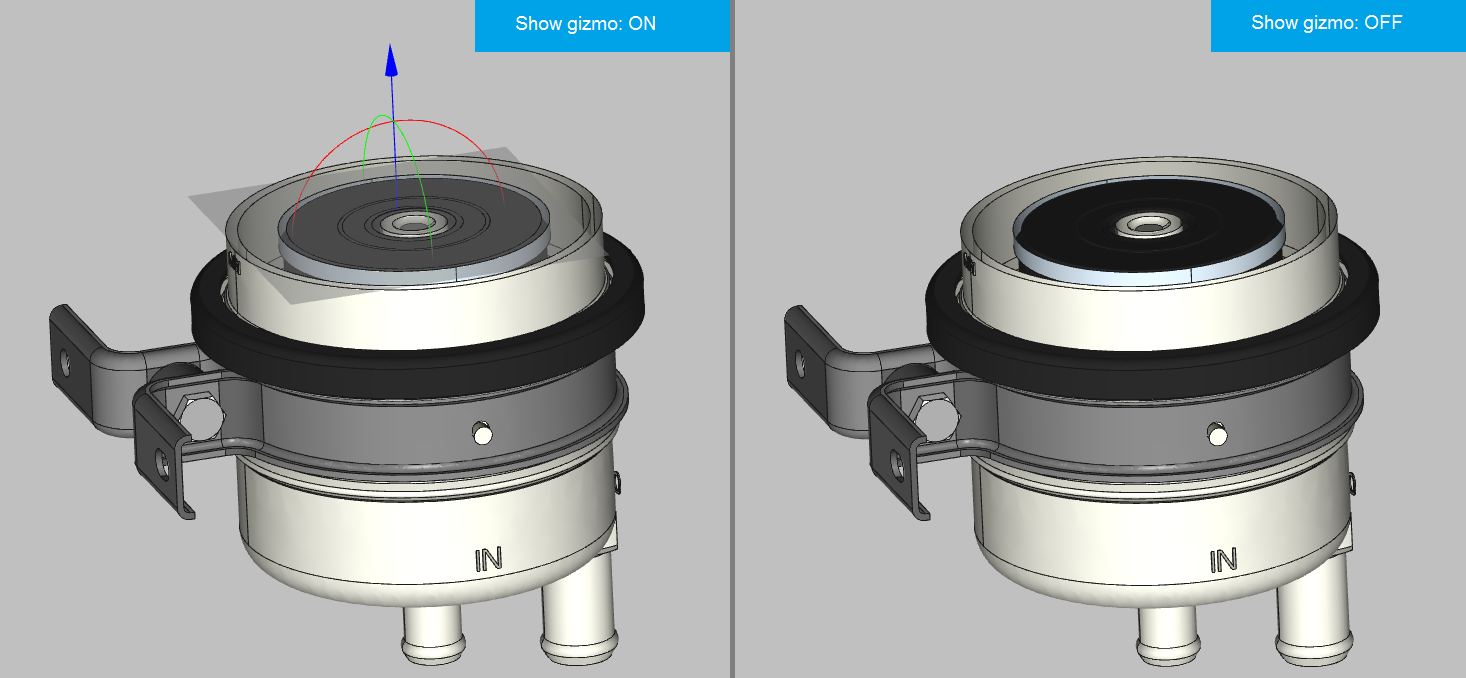

添加剖切平面后，会显示 3D 模型被剖切后的部分。要 hide/show小控件和剖切平面，请使用 “ Show Gizmo” 选项。

如何更改剖切平面的位置？

添加剖切平面后，您可以在 3D 模型空间中调整其位置，这有助于找到更好的显示视角。
1.要更改剖切平面的位置，将光标移到小控件的其中一个手柄上。当手柄颜色改变后，按下鼠标左键并向所需方向移动光标。旋转平面时，旋转角度会以彩色扇形显示。
2.您可以使用以下参数设置平面的位置：

• 通过三个点：在模型上指定三个点。
• 通过选择实体：在模型上选择一个实体，剖切平面将穿过该实体。
• 更改基点：指定平面的基点。

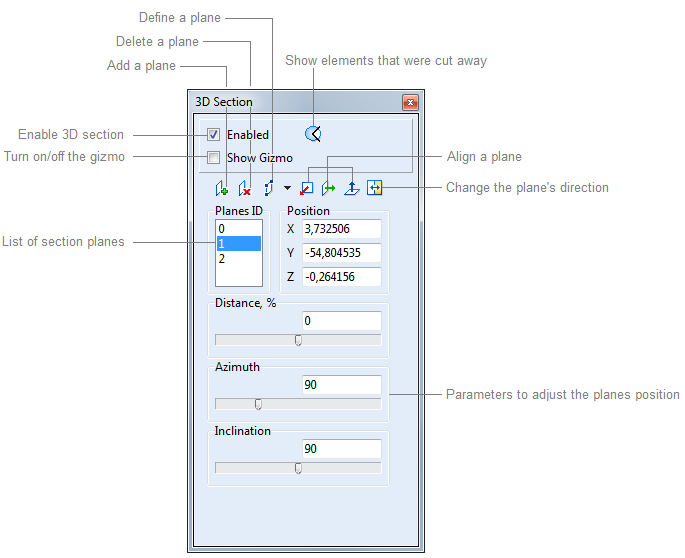

也可以在 “3D Section” 窗口中通过更改参数值来指定精确的参数值，从而更改平面的位置。“3D Section” 窗格包含剖切平面、模型部件的选项、设置和控件以及视觉控件。

如何使用多个平面创建 3D 模型的剖视图？

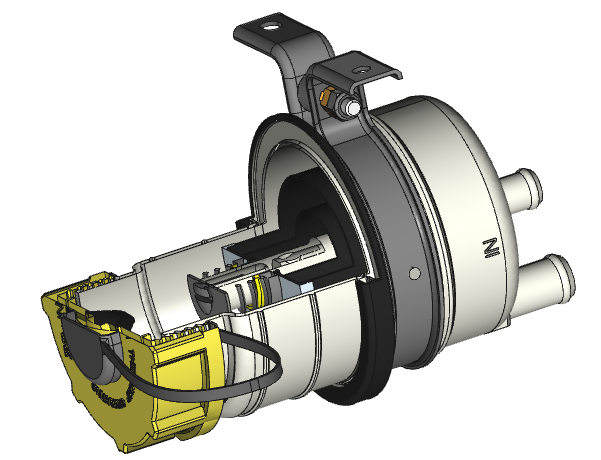

要像下图所示那样切割模型部件，您需要添加两个平面。

1.添加第一个平面并调整其位置。调整位置时，您可以移动小控件的手柄、指定坐标，或使用 “Distance”“ Azimuth”“Inclination” 等附加参数。
2.添加第二个平面并调整其位置。
3.启用将显示被剖切平面切掉的所有元素的选项。

如何更改 3D 模型的显示样式？

要自定义显示的视觉样式，请使用 “Viewer 3D” 选项卡 “Visual Styles” 窗格中的选项。默认情况下，“ Edges ” 和 “Smooth shading” 模式是激活的。
如何使用抗锯齿模式？

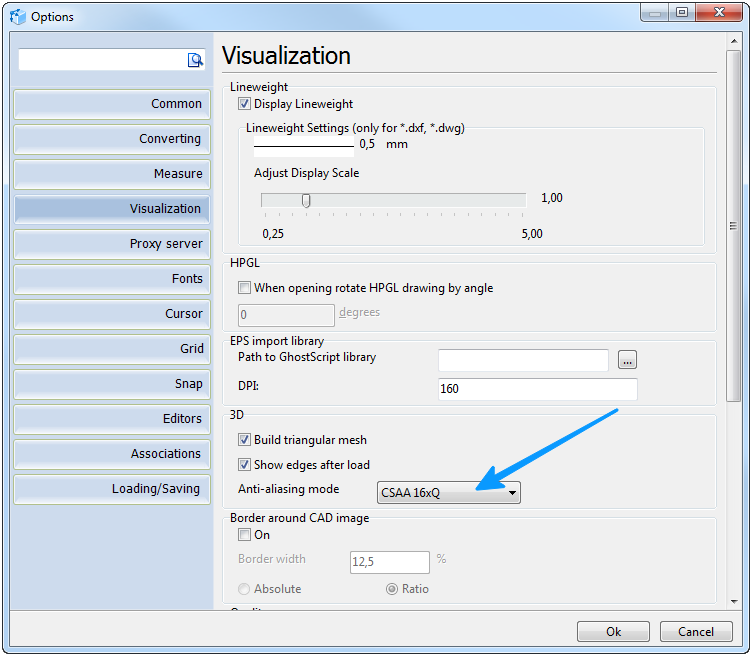

您可以在 “Options ” 窗口中更改抗锯齿模式。依次选择 “File”->“Options”->“Visualization”->“3D”，然后在下拉列表中选择所需的anti-aliasing mode。
