【从浅学到熟知Linux】基础IO第四弹=>动静态库(含第三方动静态的使用、自制动静态库、关于动静态库加载调用原理)

本文详细介绍了Linux系统中静态库和动态库的概念、使用方法、制作过程以及它们在程序链接中的作用。重点讨论了静态链接导致的代码冗余和动态链接的内存效率优势。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在这里插入图片描述

🏠关于专栏:Linux的浅学到熟知专栏用于记录Linux系统编程、网络编程等内容。
🎯每天努力一点点,技术变化看得见


静态库

静态库的介绍及使用方法

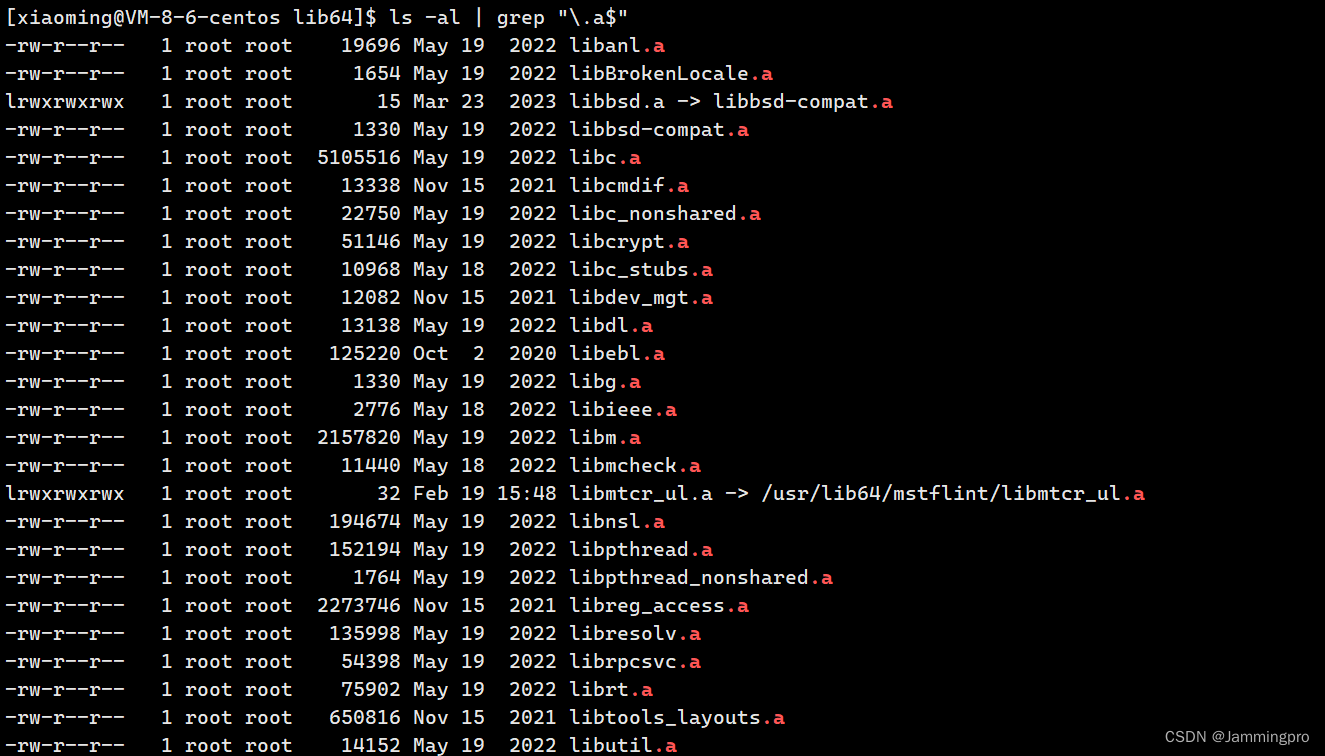

在Linux系统中,静态库以.a后缀结尾。我们可以进入/lib64目录下,使用ls -al | grep "\.a$"查找当前目录下的静态库。↓↓↓

在这里插入图片描述
静态库的名称需要去掉前面的lib及后缀.a。如下图所示,该静态库的名称为util↓↓↓
在这里插入图片描述

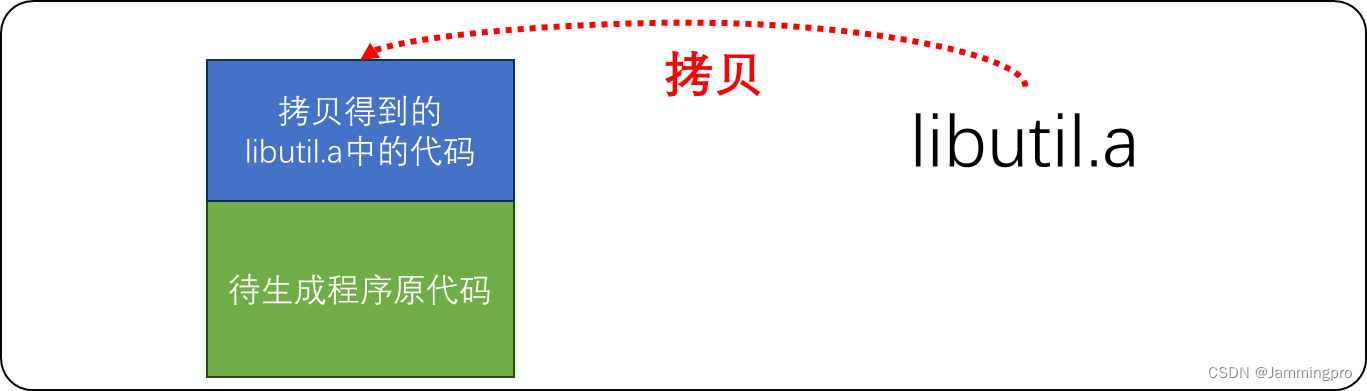

程序在编译链接的时候把静态库库的代码链接到可执行文件中,程序运行的时候不再需要静态库。例如,我们需要使用libutil.a中的代码,在编译链接的时候,就将该库中的代码拷贝到待生成程序的代码中。
在这里插入图片描述

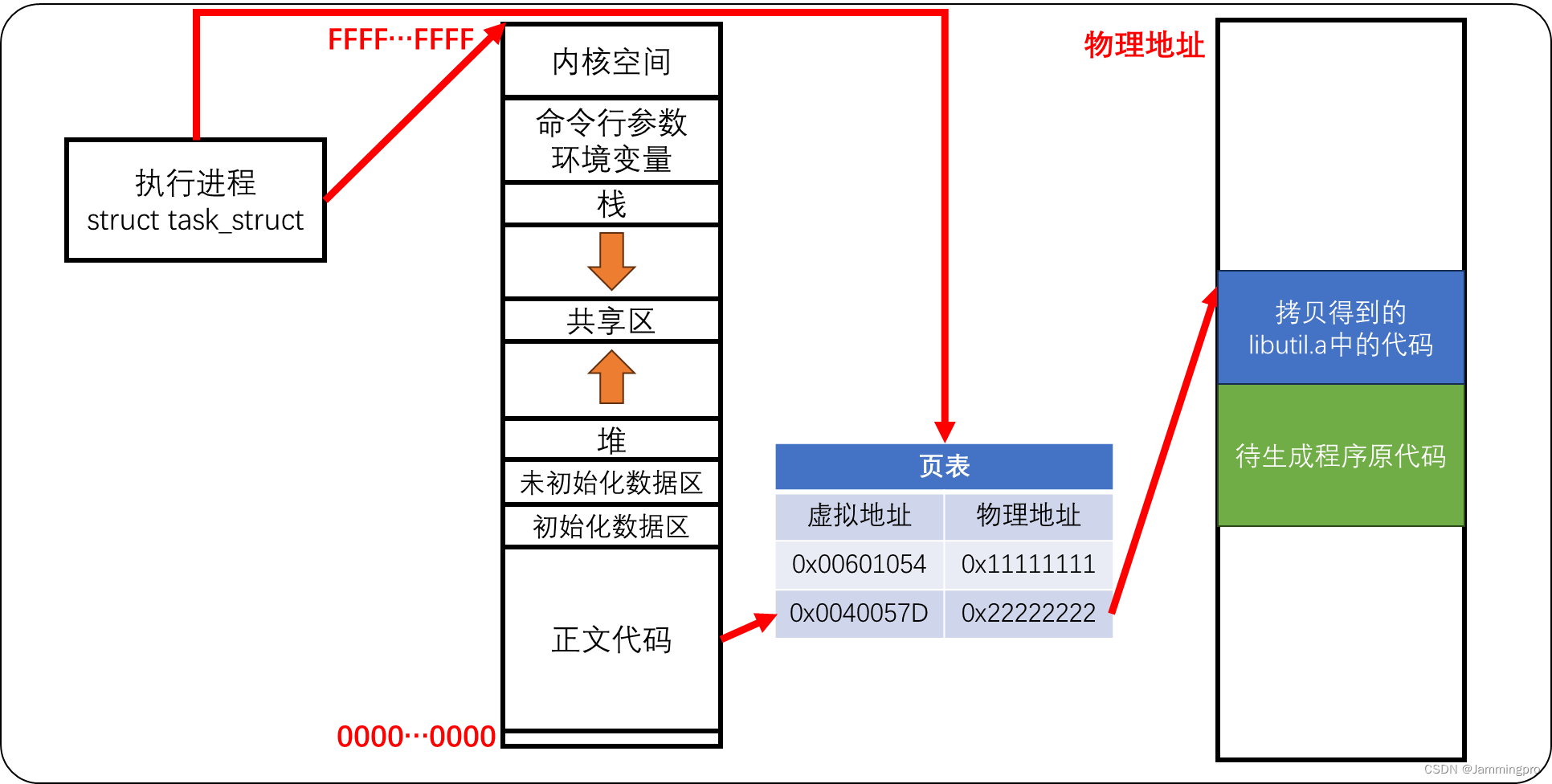

当使用静态链接生成的可执行程序被执行时,由于该程序已经包含了静态库中的代码,当其执行时就不再需要使用静态库,而是直接在该程序的正文代码段寻找对应的库代码即可。
在这里插入图片描述

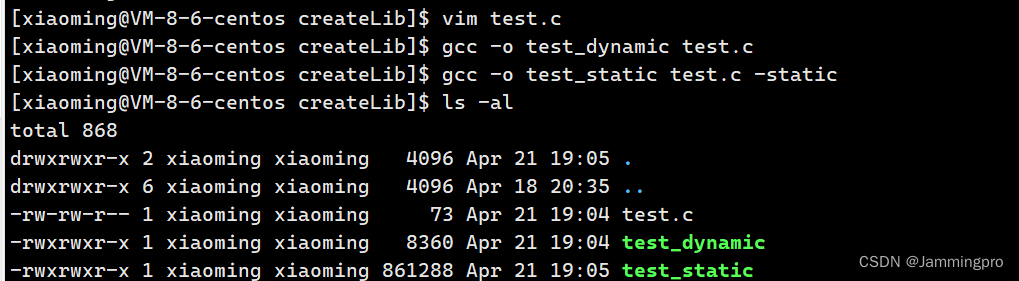

gcc/g++编译器在默认情况下,都采用动态链接,只有用户在编译链接时显式带上-static选项才会采用静态链接。我们对下方程序分别采用动态链接及静态链接↓↓↓

#include <stdip.h>

int main()
{

	printf("Jammingpro\n");
	return 0;
}

在这里插入图片描述
从上面的文件大小可以看出,静态链接的程序大小明显大于动态链接的程序大小。因为静态链接将使用到的库的可执行程序代码保存到其代码中,导致可执行程序的大小比较大。

自制静态库

在市面上,如果购买一个第三方库,我们将得到包含该库中的各个方法声明的头文件,及这些方法对应的实现生成的可执行程序(为了不让其他人知道这个方法的具体实现,故已经将这些方法的实现编译成可执行程序)。

下面,我们自制一个包含加减乘除函数的mymath静态库。我们需要包含一个mymath静态库的头文件,一个包含具体实现的mymath静态库。最终组成lib目录下保存include和mymathlib文件夹,这两文件夹内分别包含头文件及静态库↓↓↓
在这里插入图片描述

首先,我们需要提供包含各个函数声明的头文件(mymath.h)↓↓↓

#ifndef __MYMATH_H__
#define __MYMATH_H__

int add(int left, int right);

int sub(int left, int right);

int mul(int left, int right);

int div(int left, int right);

#endif

下面是上方各个函数声明的具体实现代码(mymath.c)↓↓↓

#include "mymath.h"
