双向重发布实验

多点重发布(条件以及规则):

概念：多点双向重发布：在两种路由协议或同一协议的两个进程间，使用多台ASBR来进行重发布，实现链路备份，提高网络稳定性和效率；

条件：

1. 只能在两种协议，或两个进程进行发布；不是说一个拓扑内只能存在两种协议或两个进程

2. 必须存在ASBR --- 自治系统边界路由器（协议边界路由器）；同时工作工作两种协议或两个进程中

3. 必须考虑--种子度量（起始度量）；从源协议协议进入新协议时，不携带源协议的度量值；而是人为定义个新的初始度量；

规则：

1. 将A协议发布到B协议时，是在ASBR上的B协议中进行配置；

2. 将A协议发布到B协议时，是将ASBR上所有通过A协议学习，以及ASBR上宣告在A协议的直连路由，全部共享到B协议中；  （部分协议不共享缺省路由）

配置命令：

三部分

1.A->B   将一种动态路由协议产生的路由共享到另一种动态路由协议中

例：import-route ospf 1

2.静态-->B  将ASBR上的静态路由，重发布到一种动态路由协议中

例：import-route static

3.直连-->B  将ASBR上未工作在B协议中的直连路由，重发布到B这种动态路由协议中

注：若重发布动态和重发布直连携带了同一条路由时，优选重发布直连产生的路由；

例：import-route direct

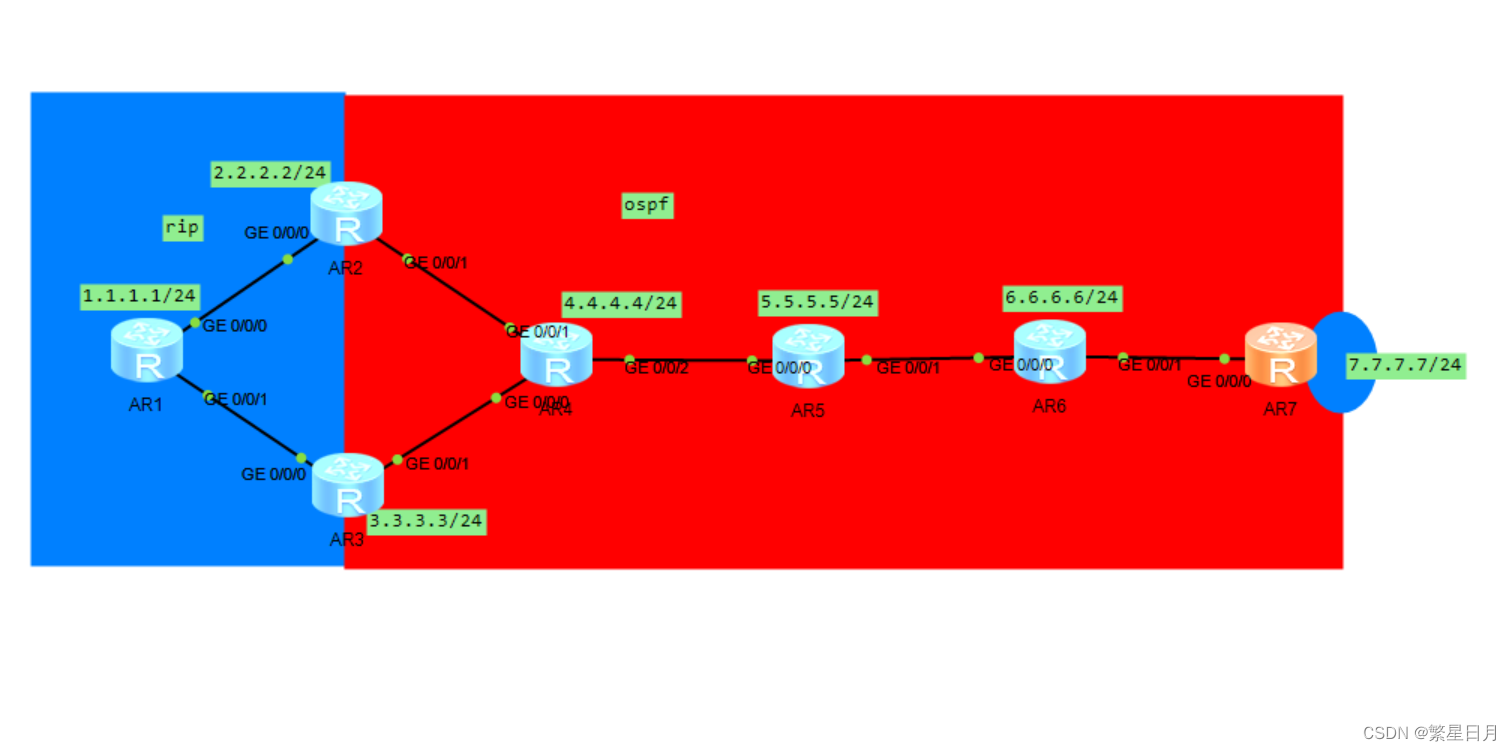

实验拓扑图：

 实验要求：

1.两个协议间进行多点双向重发布

2.R7的环回没有宣告在OSPF协议中，而是后期重发布进入的
3.解决环路，所有路径选择最优，且存在备份

实验过程：

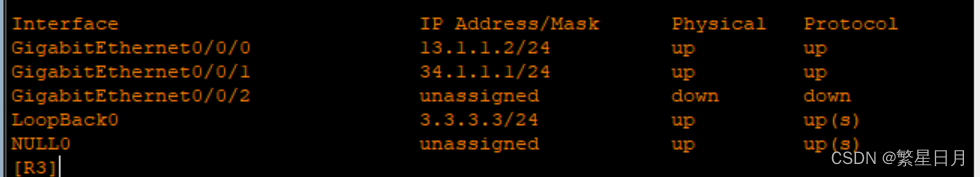

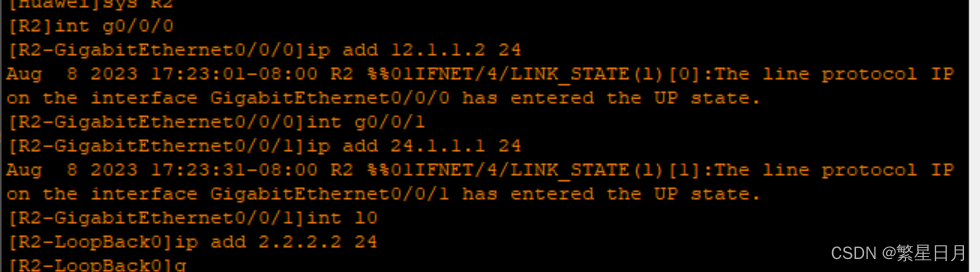

 1.ip地址以及环回的基本配置(由于各个路由器的配置相似，所以只举例部分)

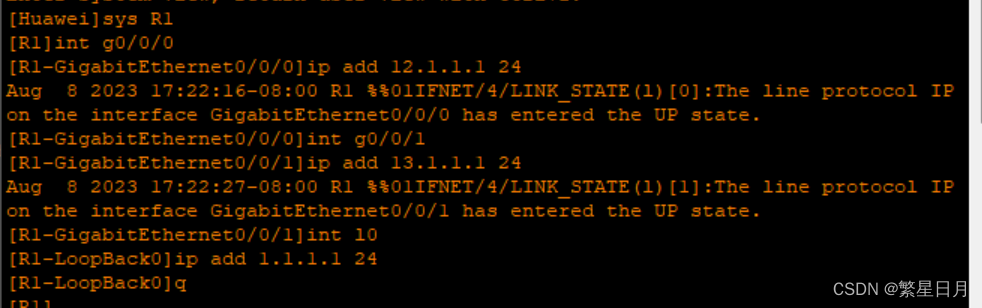

R1:

R2:

R3:

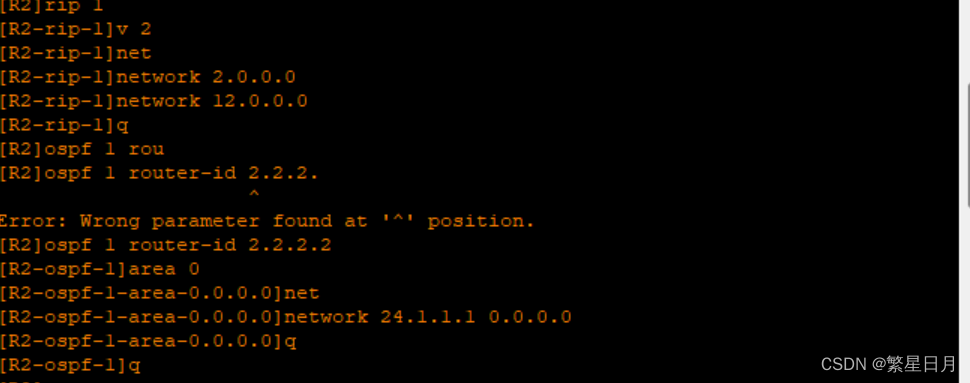

 2.启动rip和ospf协议(在这里举例部分)

R2:(边界路由器)

 R3:(边界路由器)

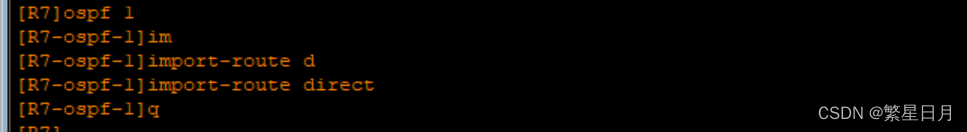

 3.在R7上重发布

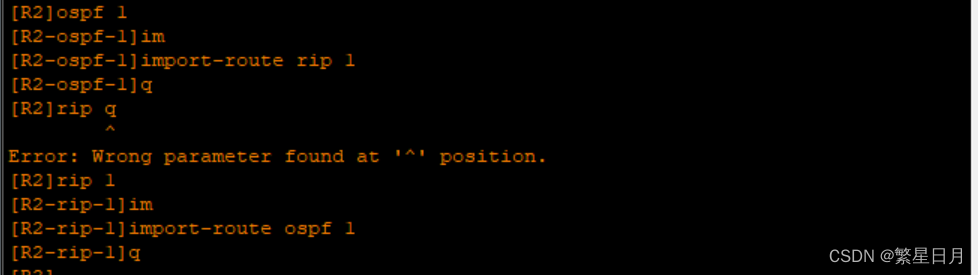

 4.在R2和R3上分别双向重发布

两配置几乎相同，在这就只举例R2

R2:

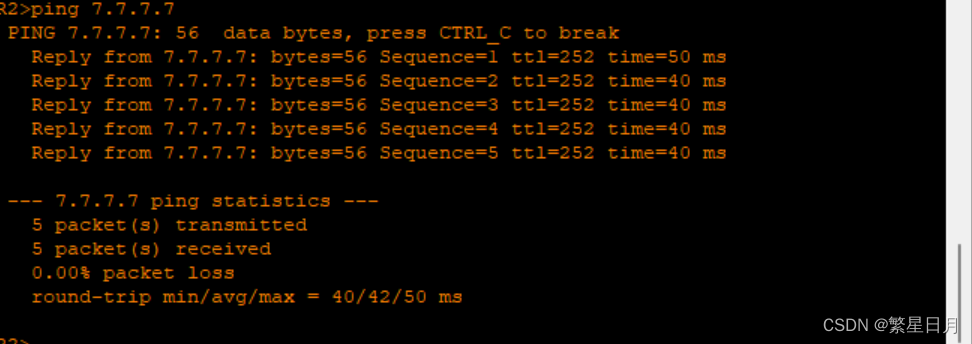

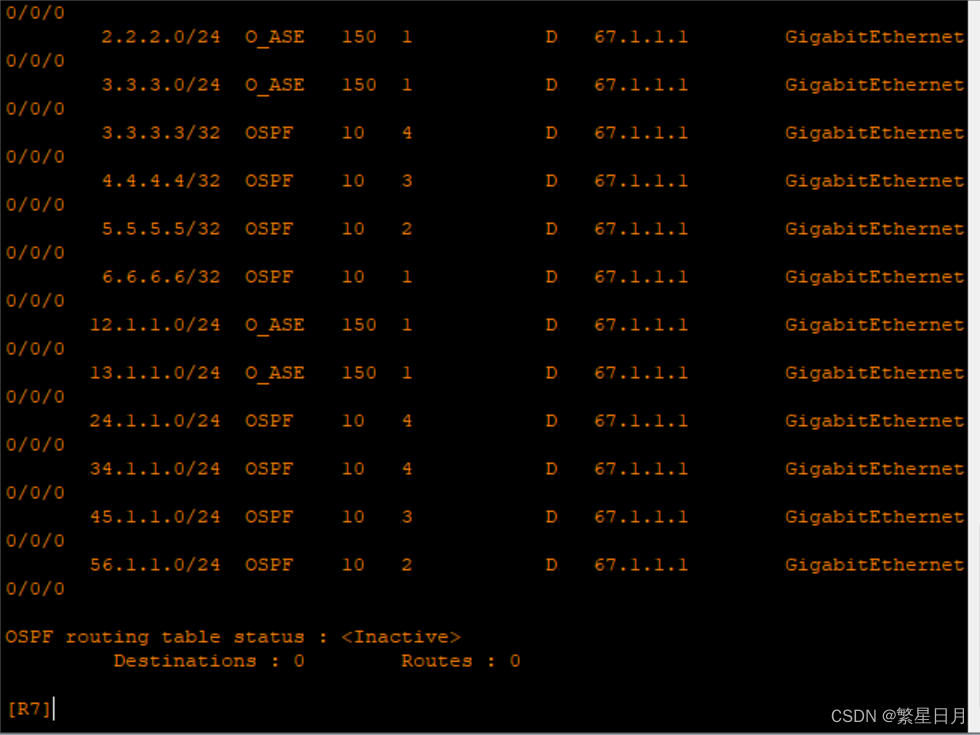

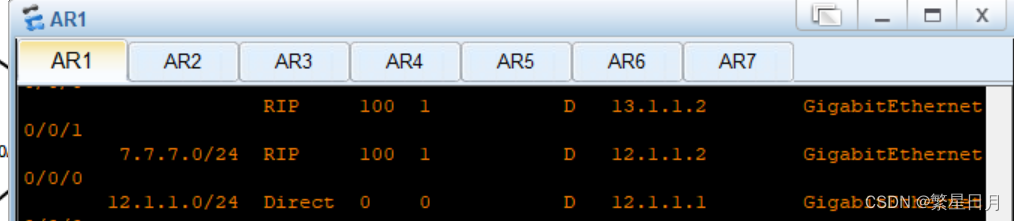

 在R7上可以看到R7到达R2,R3的路由

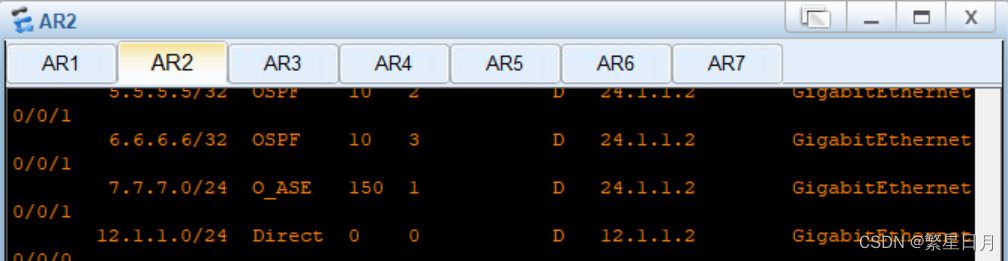

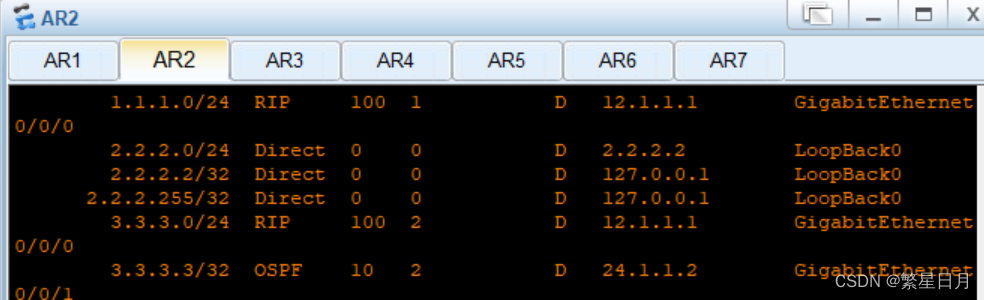

重发布后查看R2的路由表，发现去R3环回的有两条路由

由ospf学习到的为掩码32位，由rip学到的24位，因为路由的掩码不同，都被加入了路由表中，我们只需要一条，接下来有两种方法：
1、修改R3环回的IP
2、修改R3G0/0/1接口的工作类型
修改接口类型：
[r3-GigabitEthernet0/0/1]ospf network-type broadcast

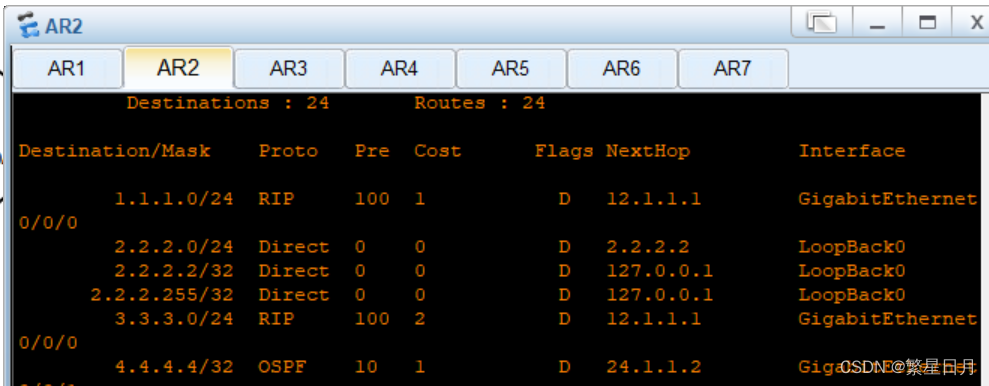

重启接口后再次查看即生效

5.解决环路，修改优先级

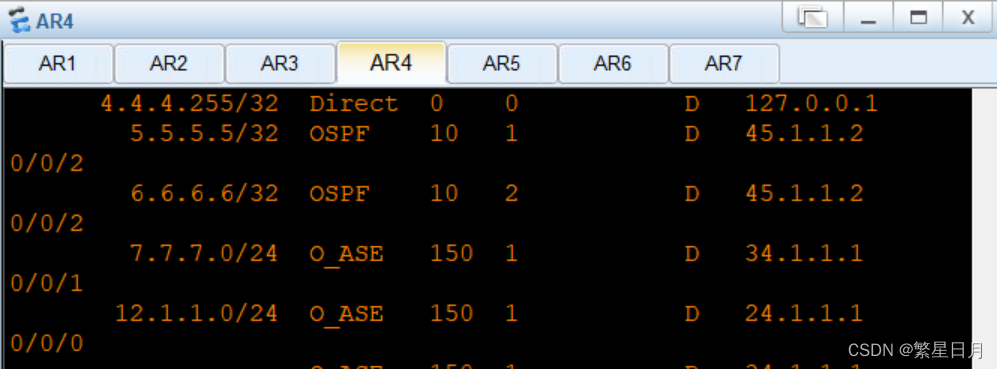

环路问题：



触环的根本原因是7.7.7.7通过R2重发布到rip区域里面后优先级变为100，但又经过R3的重发布后，优先级变为150，于是R4发现从R3和R5都可以到R7，并且R3更直接，于是选择了R3。
解决方法：接下来，为解决此问题并且不影响冗余备份，我们可以进行路由策略，将从R2或R3进去的R7的环回的优先级改为比150大，于是R4就会选择R5去到达R7的环回。

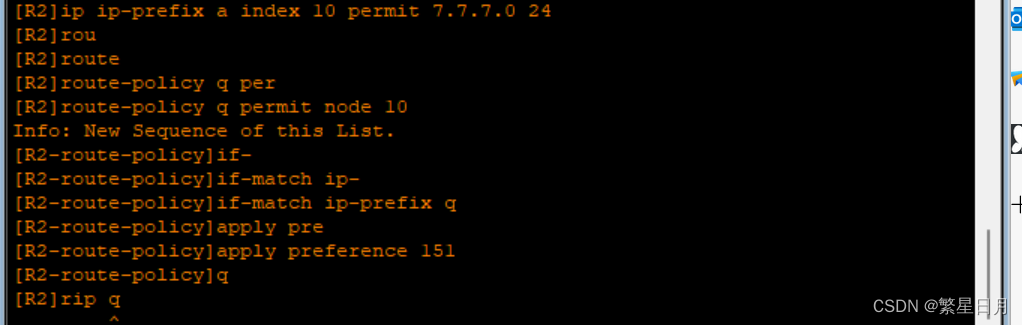

 修改有优先级的命令：

ip ip-prefix a index 10 permit 7.7.7.0 24
route-policy q permit node 10
if-match ip-prefix q
apply preference 151
preference route-policy q

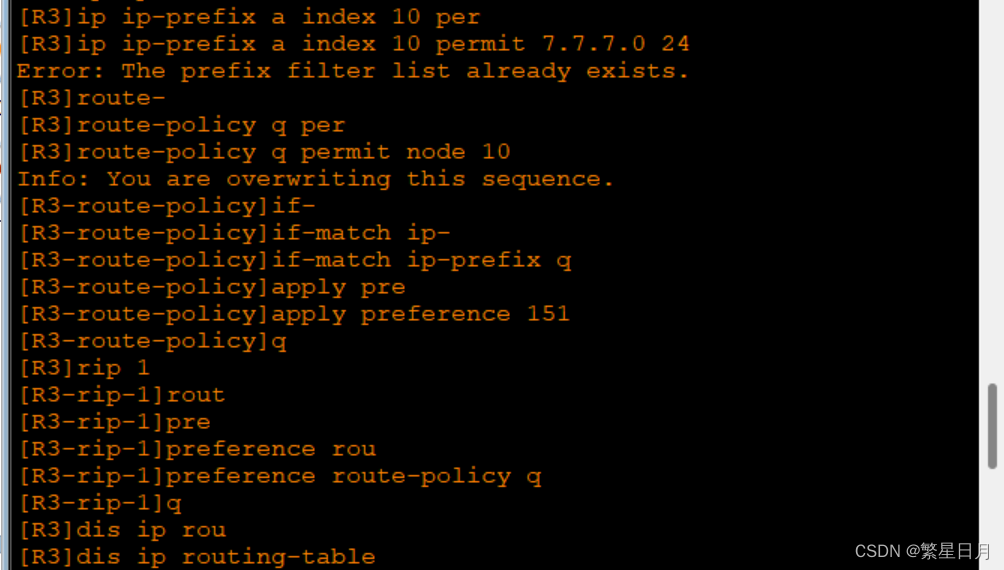

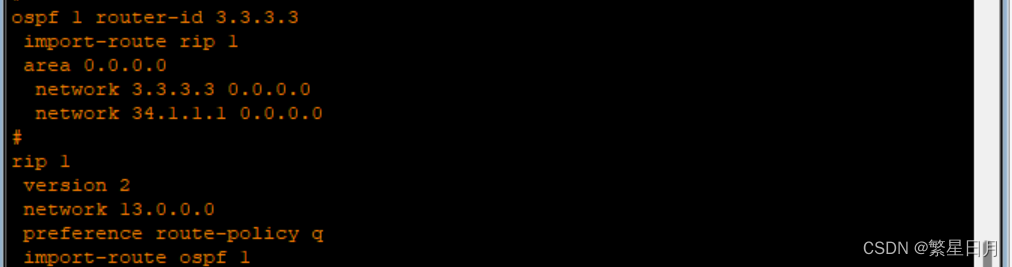

 #R3也要做和R2相同的操作

​​​​​​​

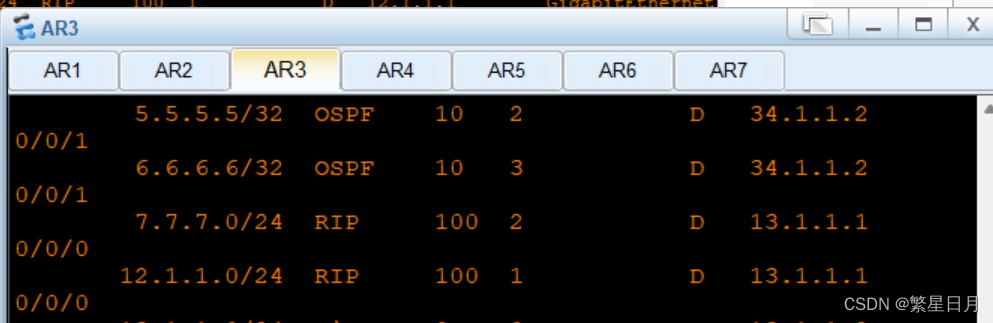

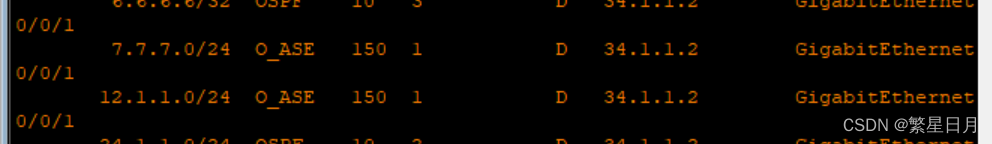

 #R3到达R7的路由

 #当将34通道关闭后

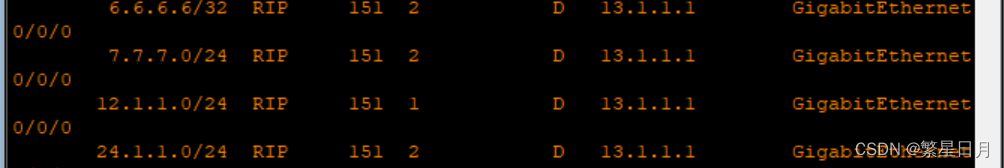

 此时，R3又学习了rip，且此时优先级为151，说明，上述优先级修改成，且不存在环路

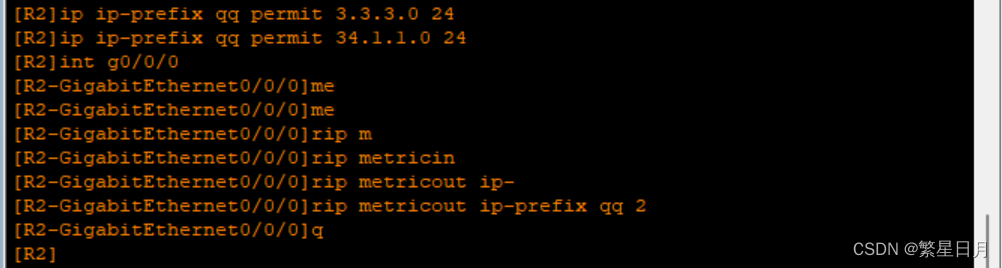

6.选路更佳，需要调整路由策略，修改度量和类型

解决R1的负载均衡、



使用前缀列表抓取路由，将12/13网段的路由改成类型1，以便ospf在选路时优先选择类型2的路由，防止负载均衡

[R2]ip ip-prefix c permit 2.2.2.0 24
[R2]ip ip-prefix c permit 12.1.1.0 24
[R2]route-policy c permit node 10
[R2-route-policy]if-match ip-prefix c
[R2-route-policy]apply cost-type type-1
[R2-route-policy]route-policy c permit node 20
Info: New Sequence of this List.
[R2-route-policy]q

修改完后重发布：
[R2]ospf 1
[R2-ospf-1]import-route rip route-policy c

R3操作同上：

[R3]ip ip-prefix c permit 13.1.1.0 24
[R3]route-policy c permit node 10
Info: New Sequence of this List.
[R3-route-policy]if-match ip-prefix c
[R3-route-policy]apply cost-type type-1
[R3-route-policy]route-policy c permit node 20
Info: New Sequence of this List.

修改完后重发布：
[R3-route-policy]q
[R3-ospf-1]import-route rip route-policy  c

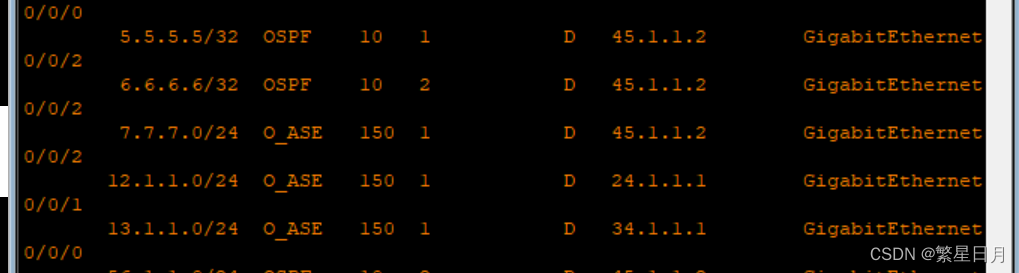

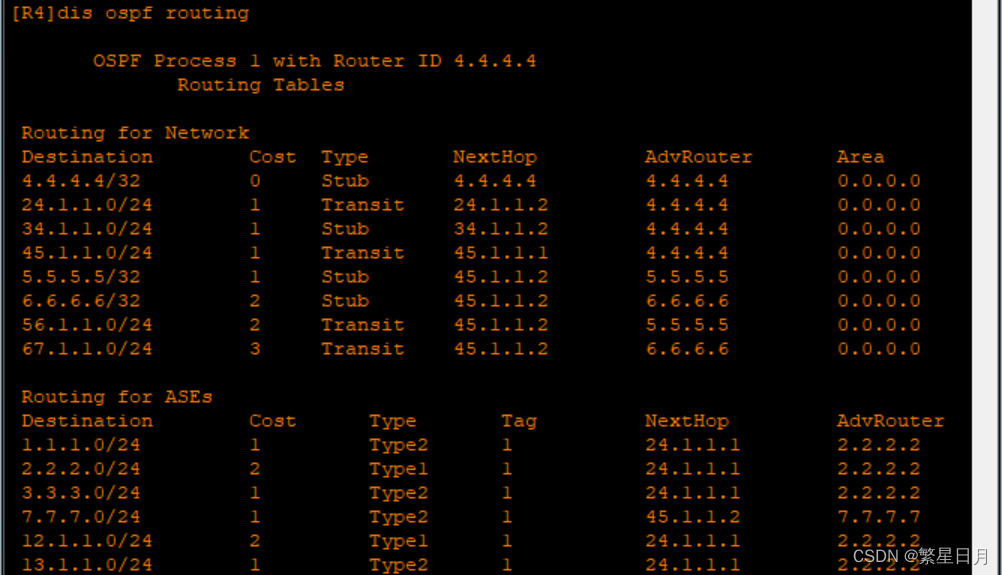

 R4的路由表：

 此时选路达到最佳；
