防火墙安全策略和认证

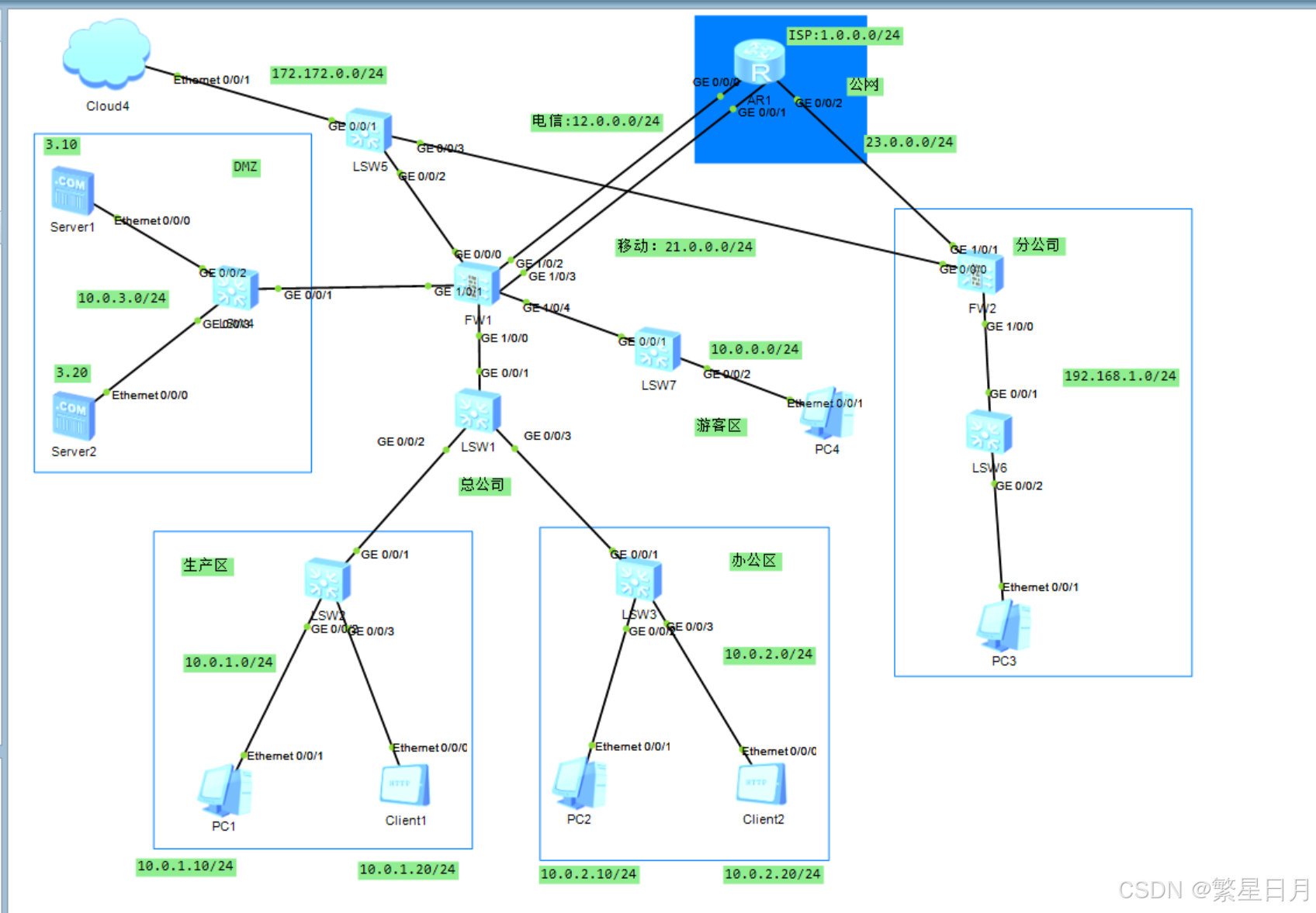

一、实验拓扑和要求

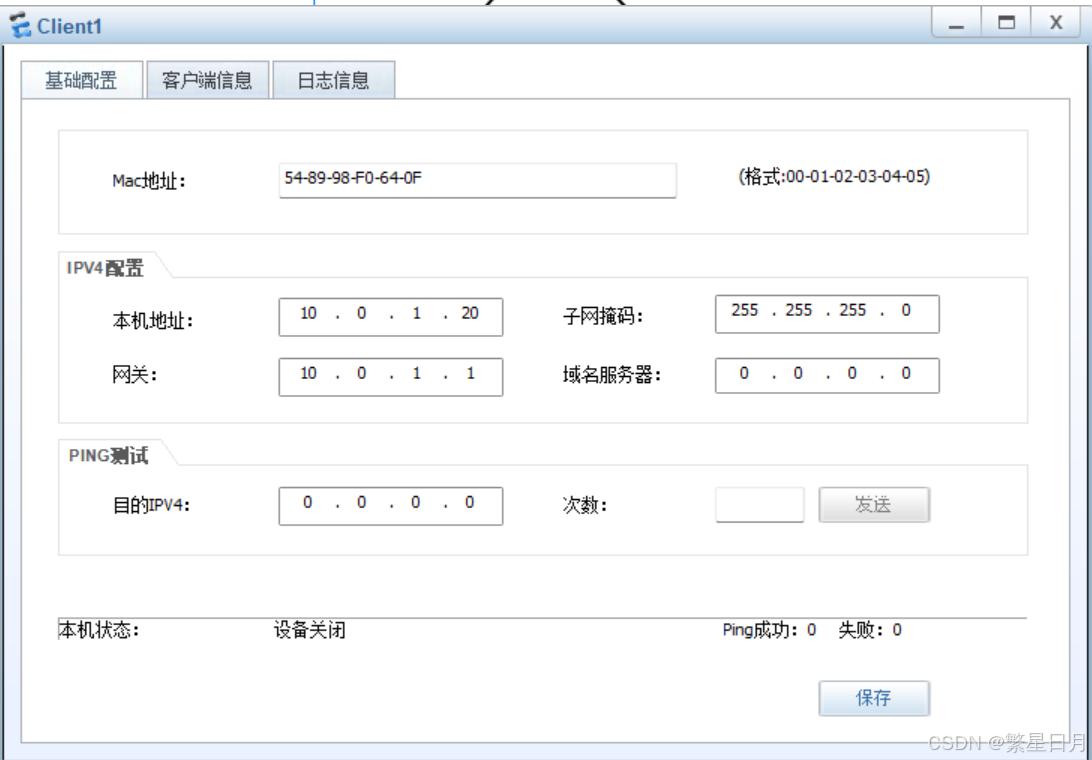

二、vlan的划分以及IP地址配置

将生产区划到了vlan3；办公区划到了vlan2中

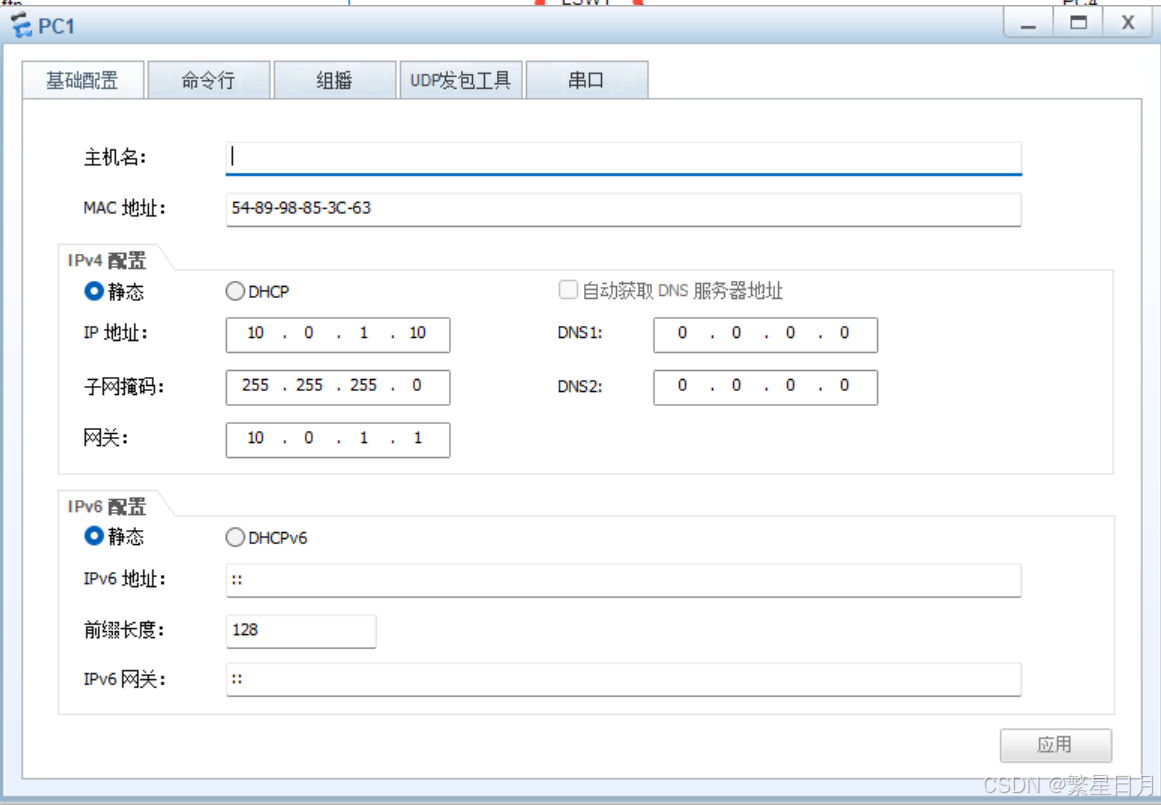

生产区：

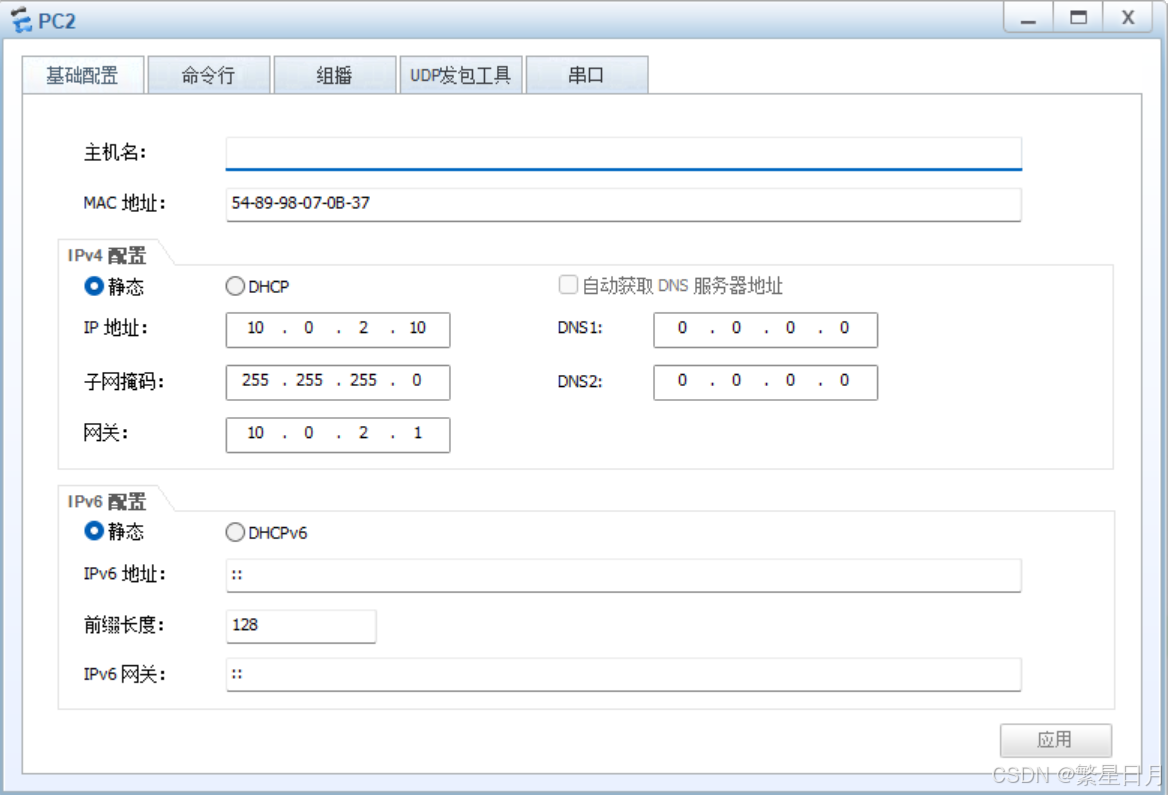

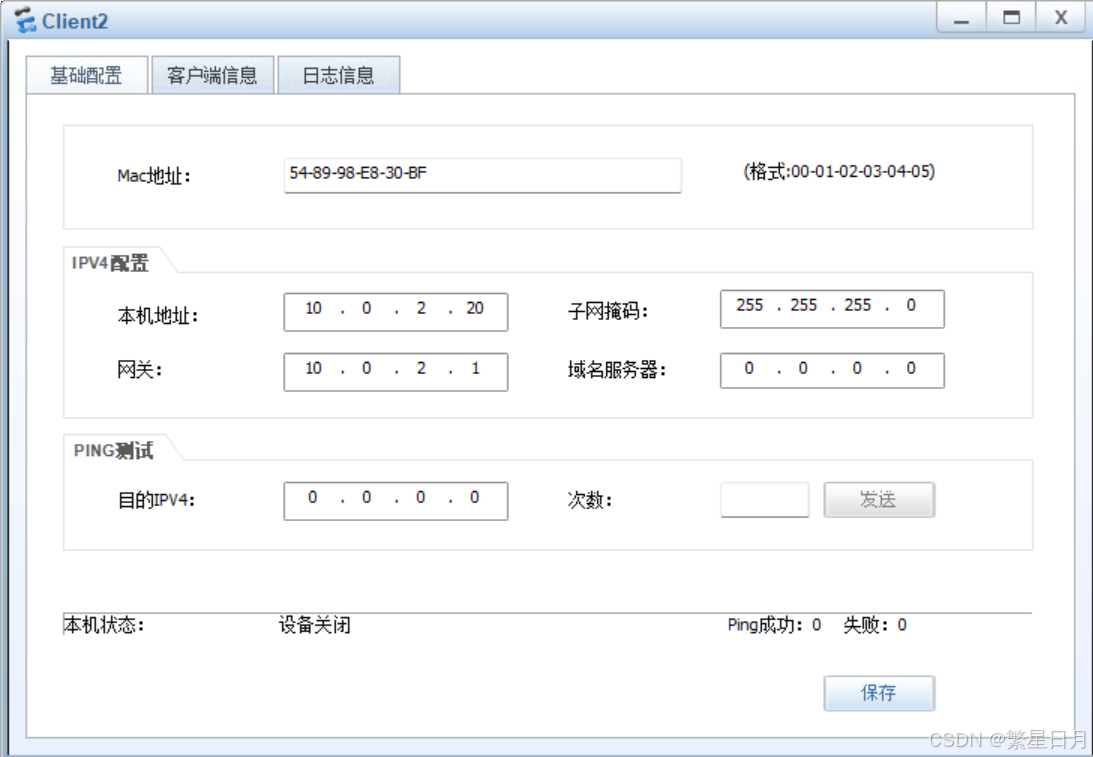

办公区：

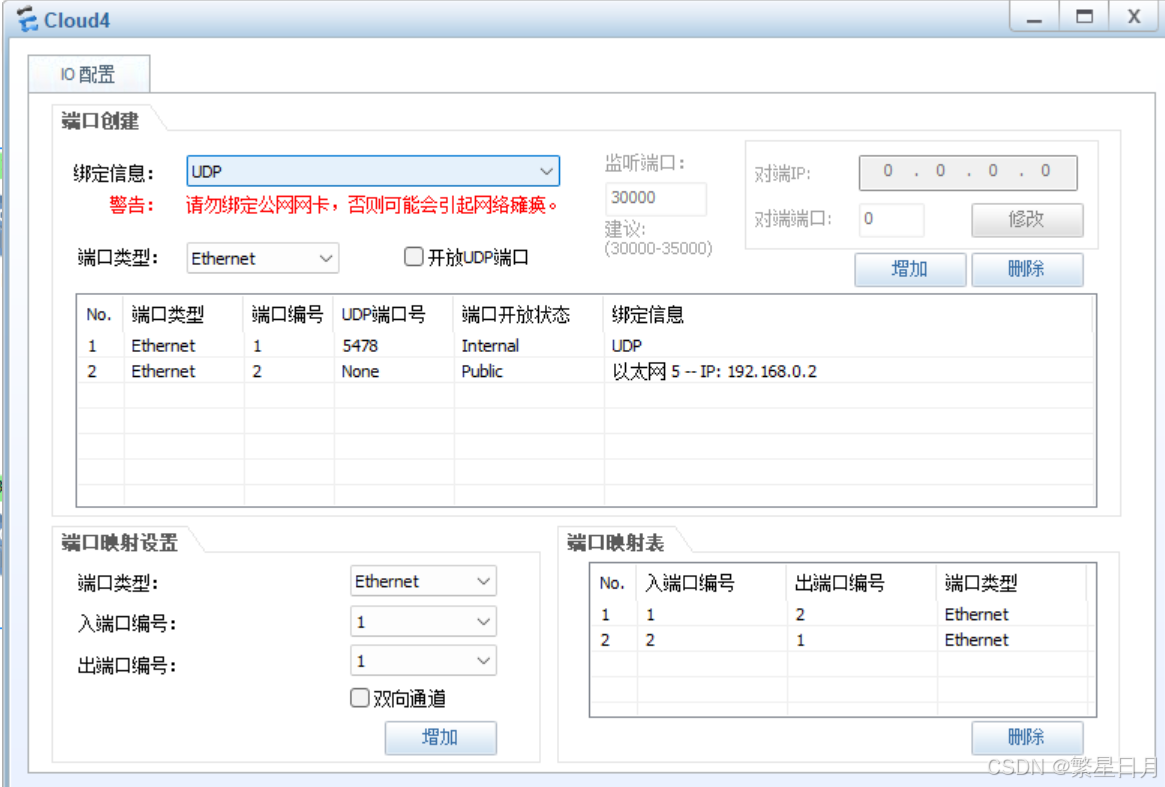

云配置(访问)192.168.0.3:8443访问web端：

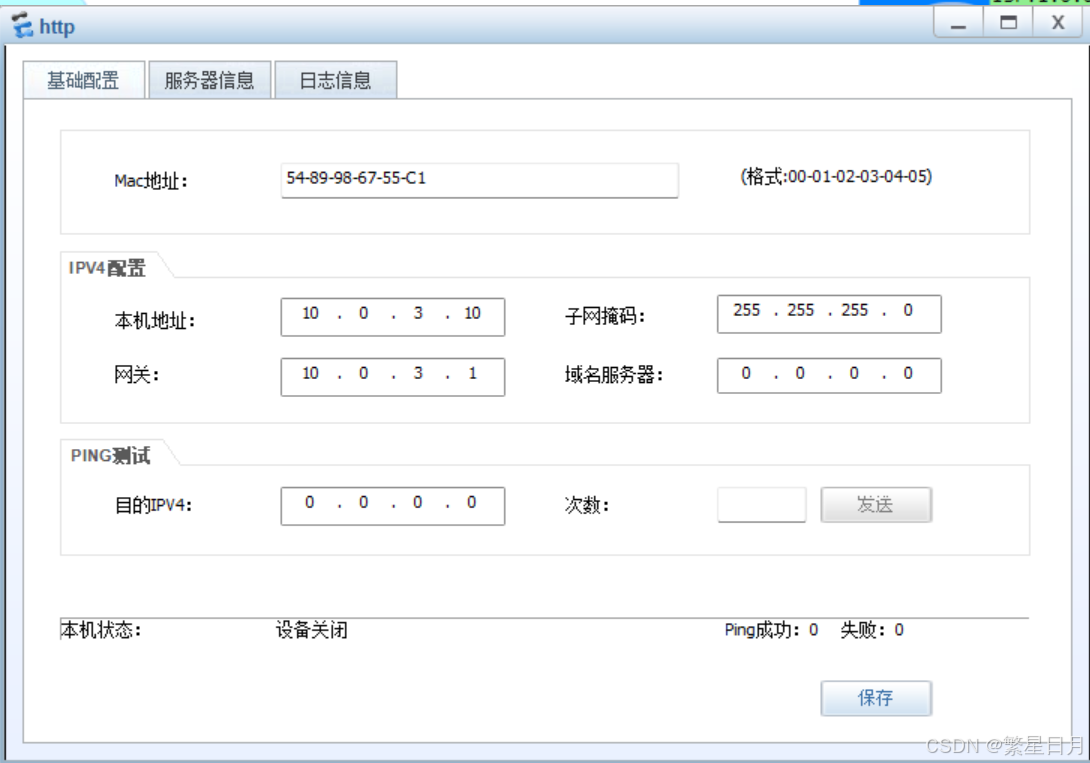

 DMZ:

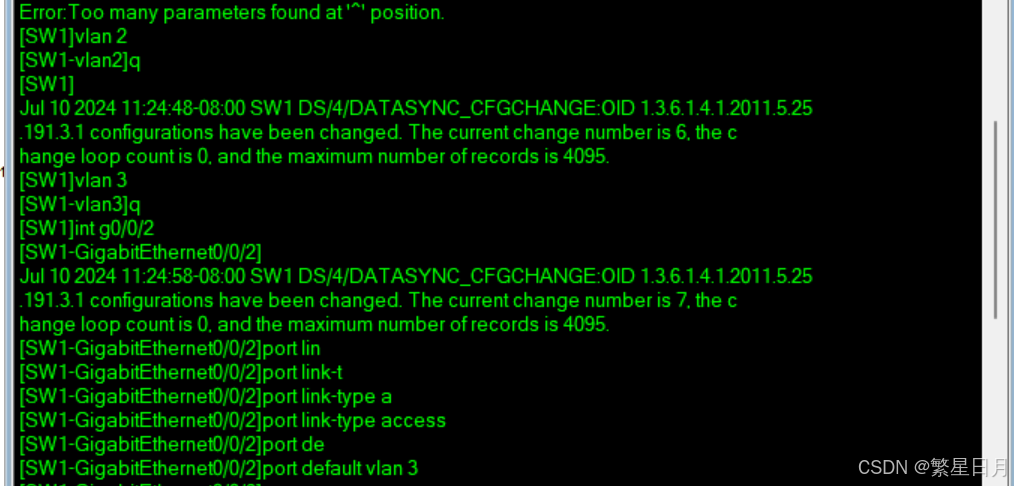

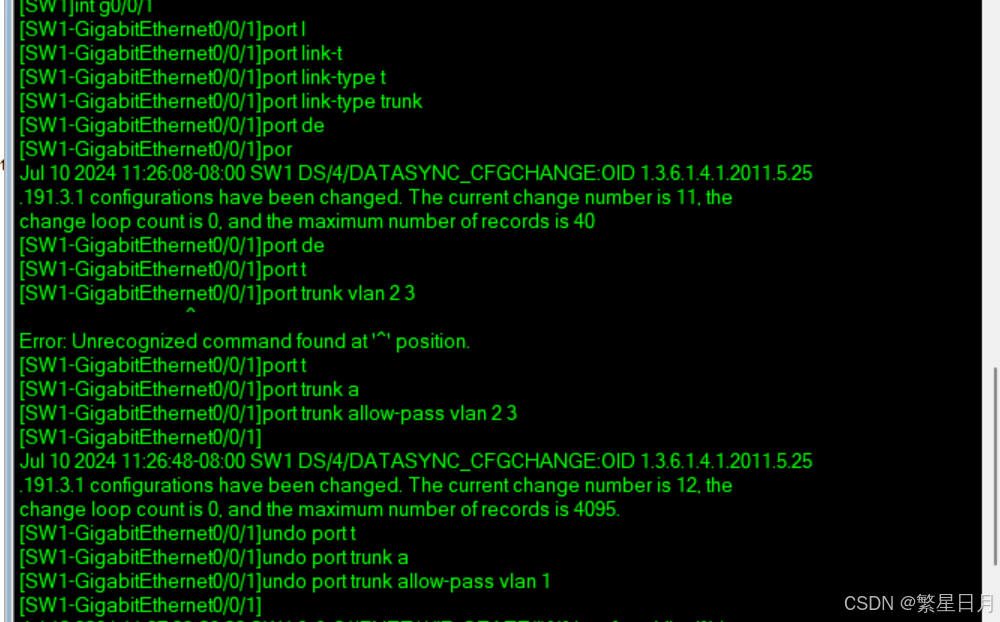

 SW1:

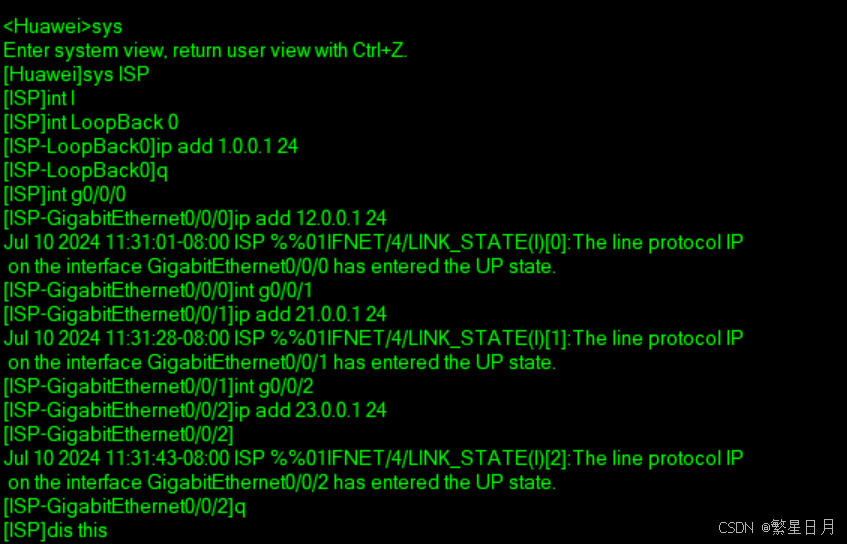

ISP:

三、 大致思路

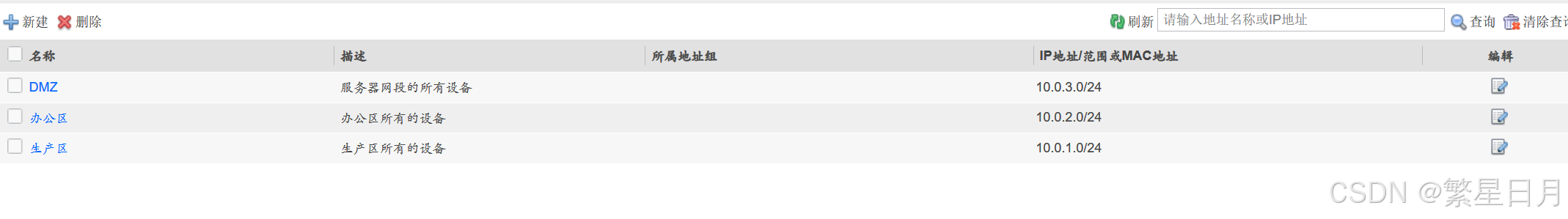

1、进行ip地址合理划分

2、配置云，web端使用防火墙

3、注意拓扑图中的FW是路由模式

4、将生产区和办公区划分到防火墙的子接口

5、注意交换机接口的配置是access还是trunk

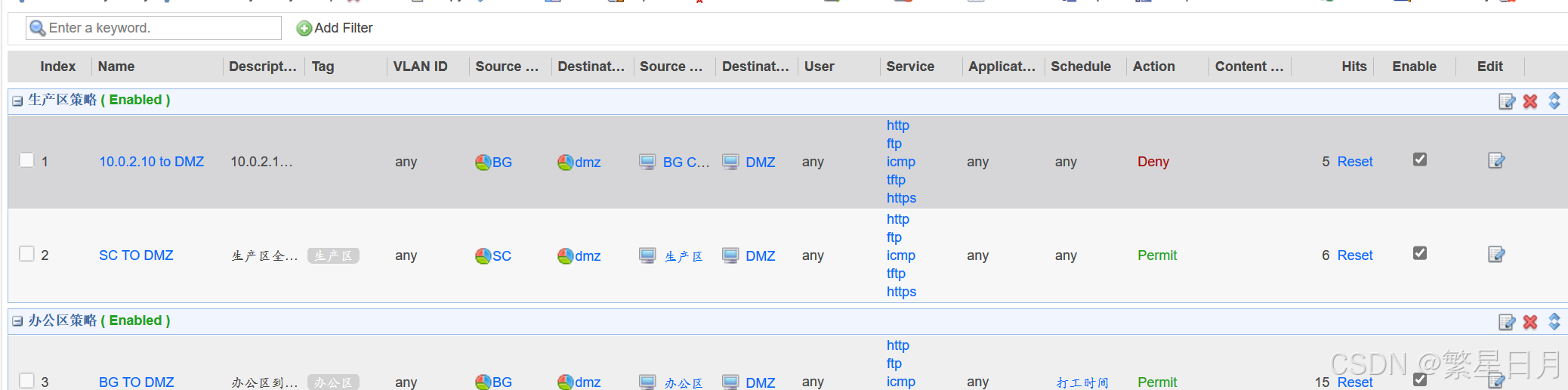

6、按照要求配置安全策略

7、创建用户以及管理员

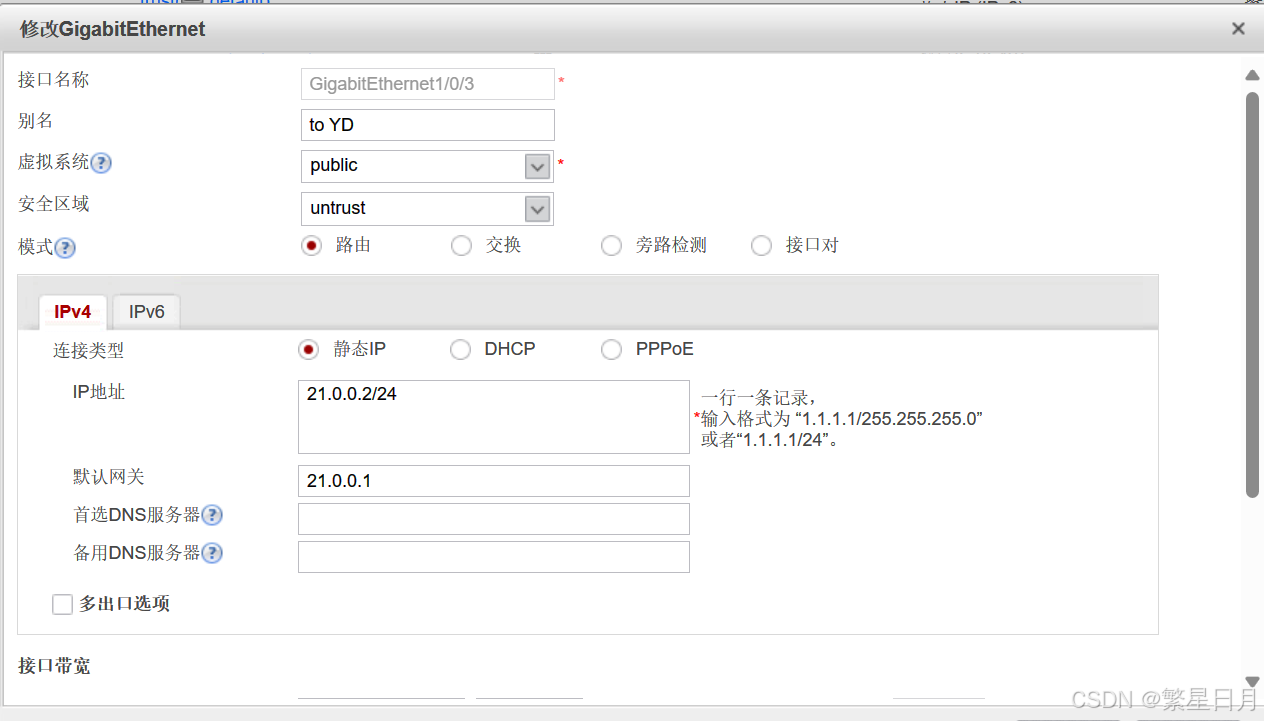

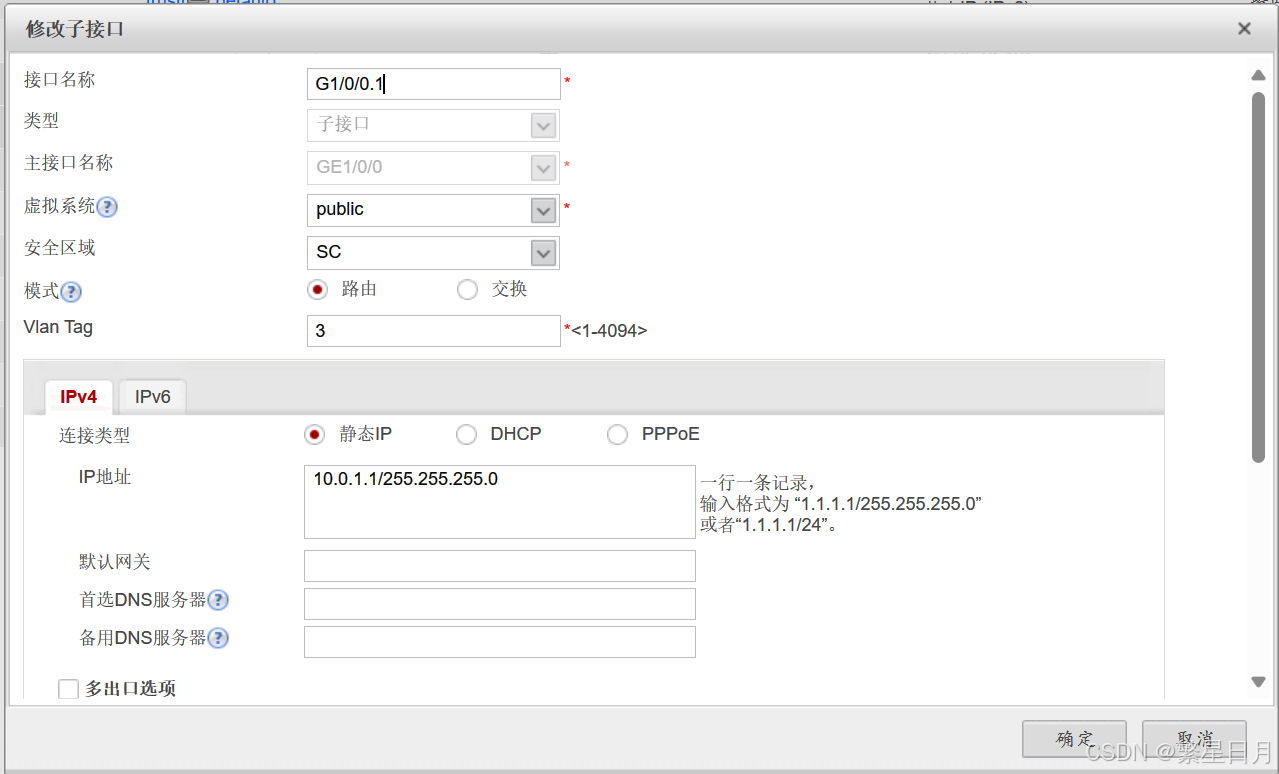

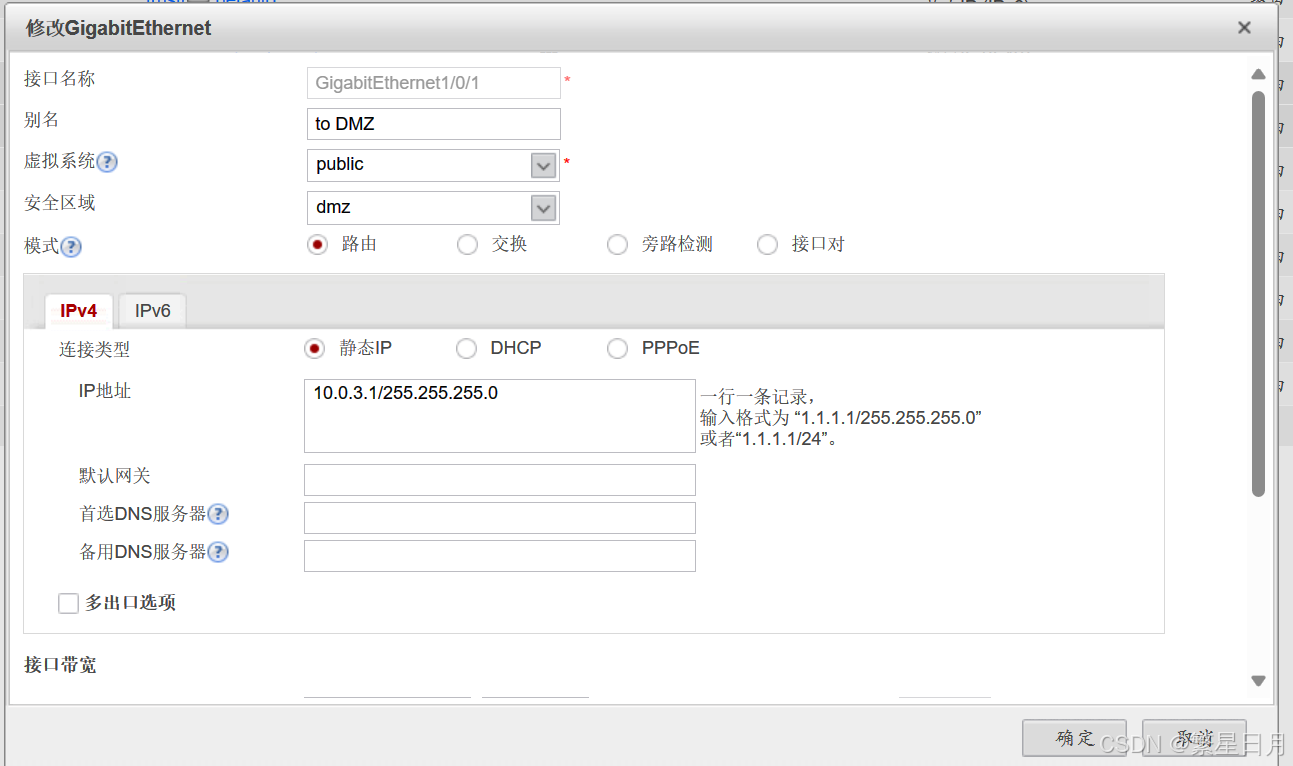

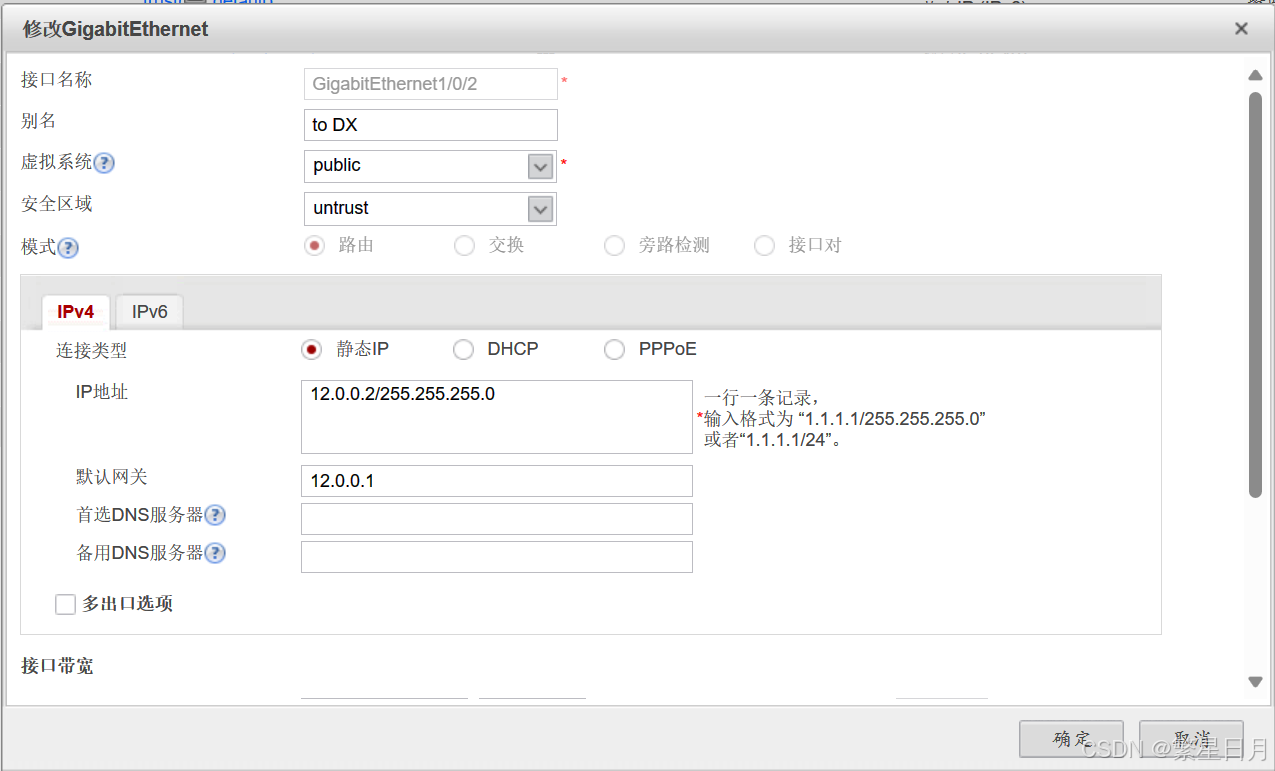

 四、防火墙接口设置

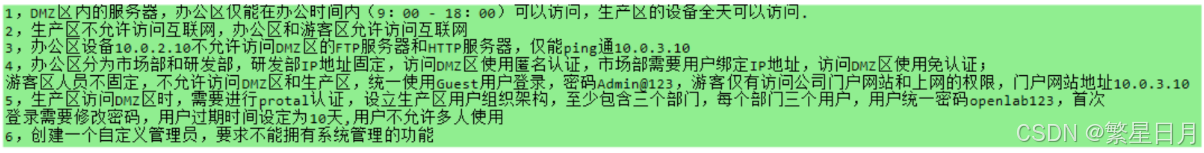

五、主要需求

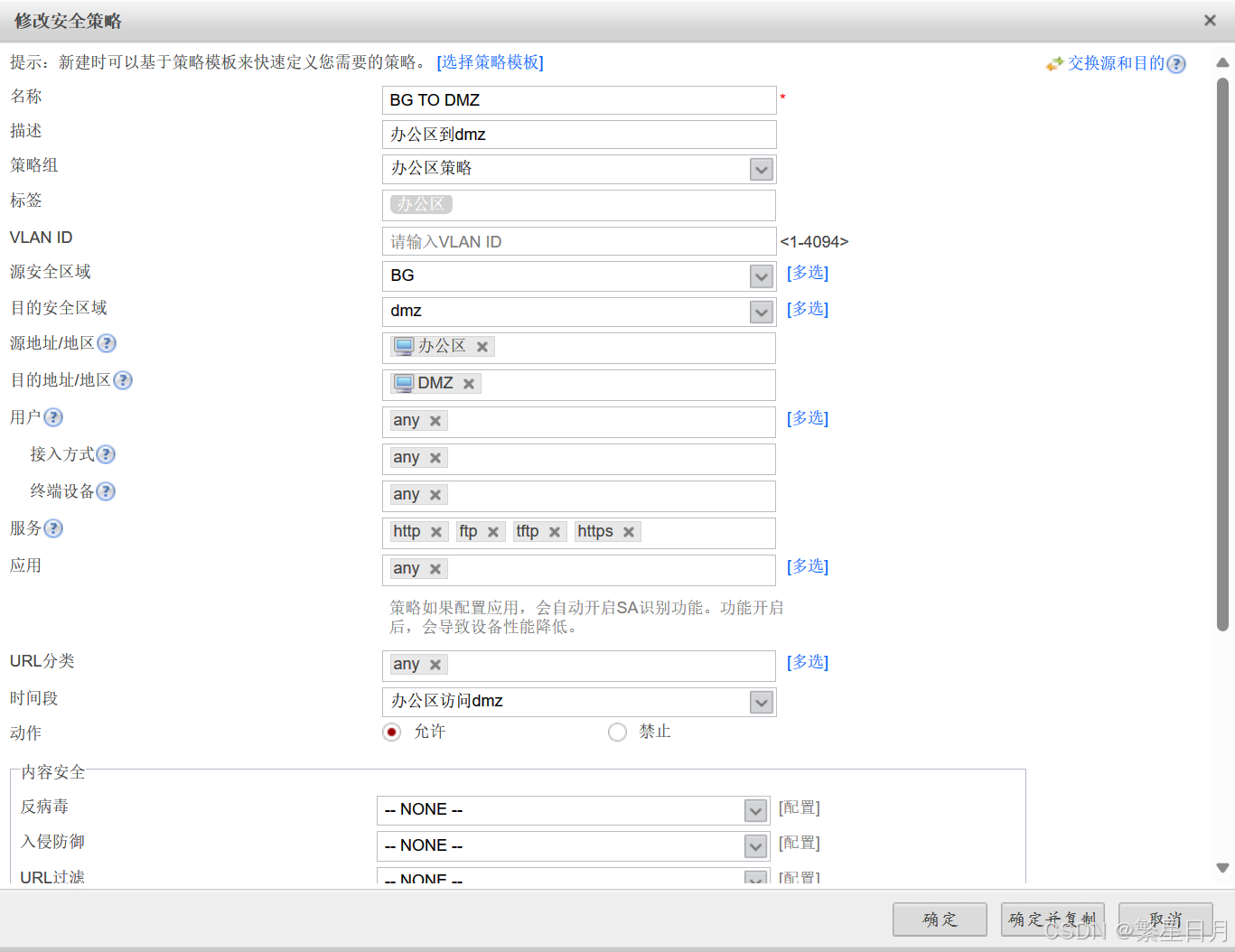

 1、dmz区内的服务器，办公区只能在办公时间内（9：00-18：00）可以访问，生产区设备全天可以访问。

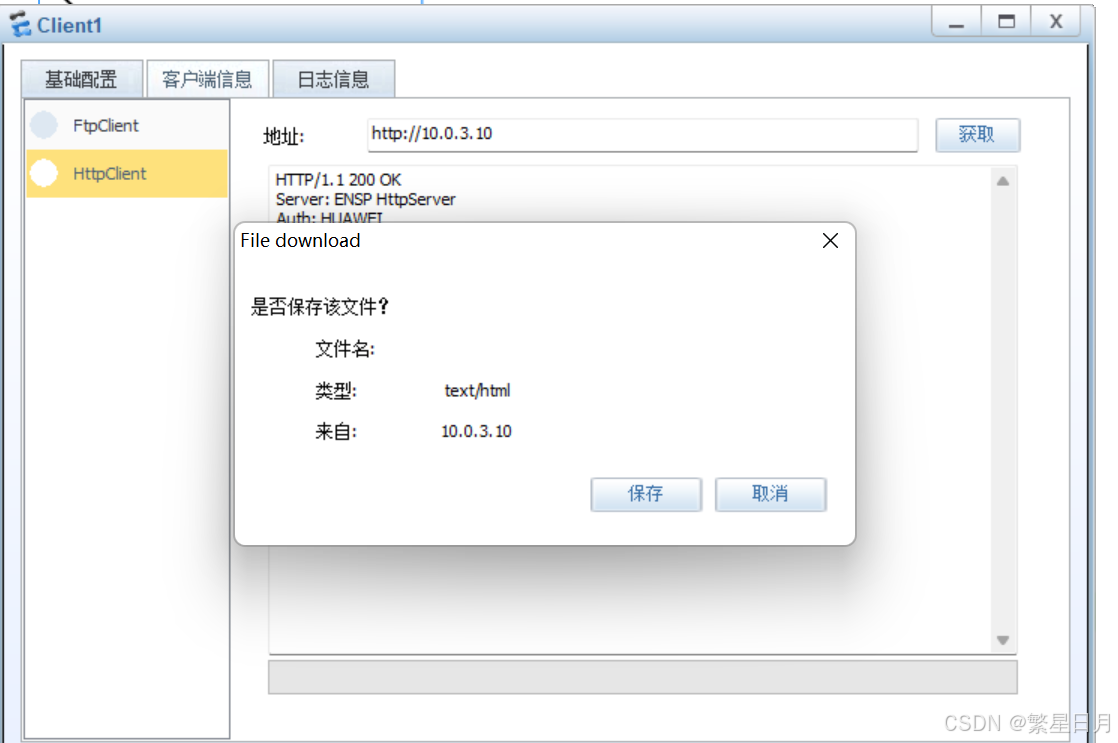

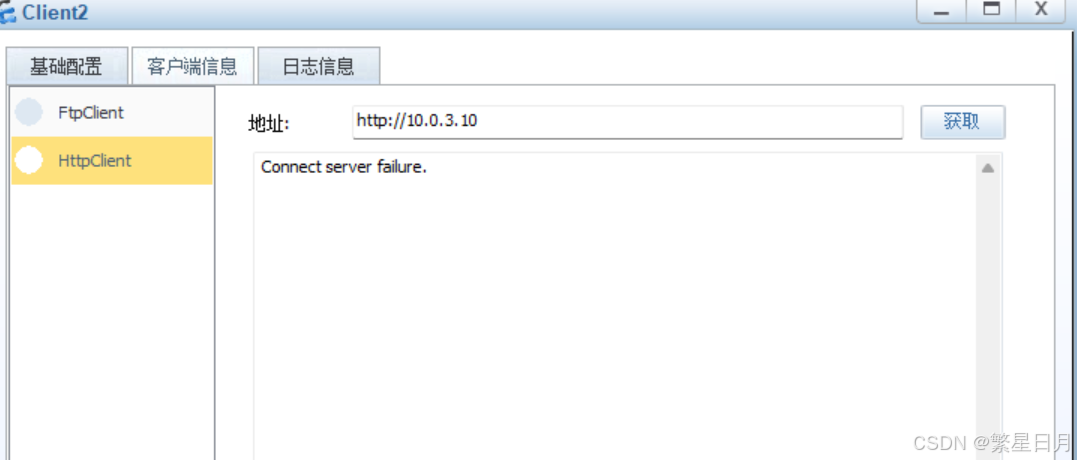

测试结果：

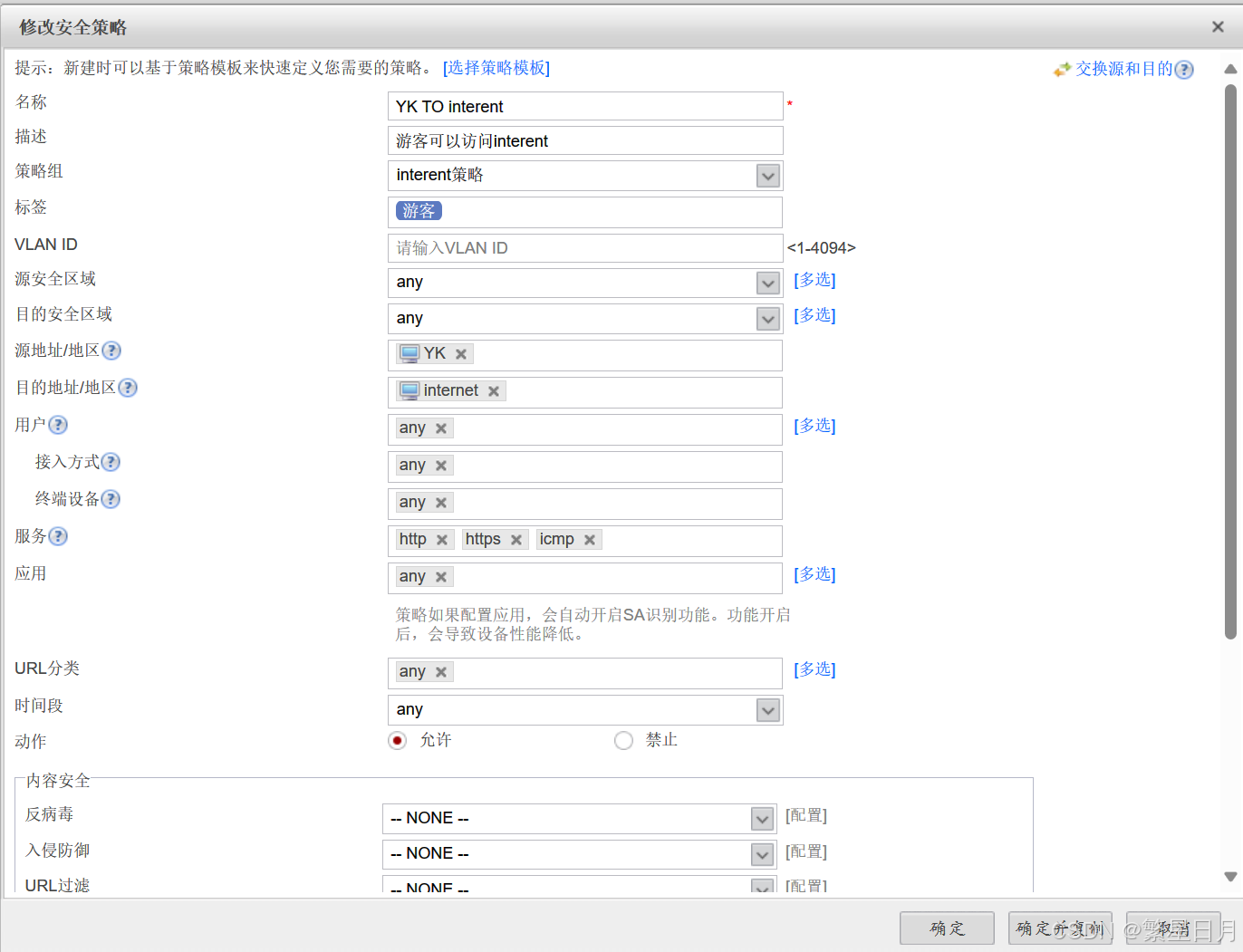

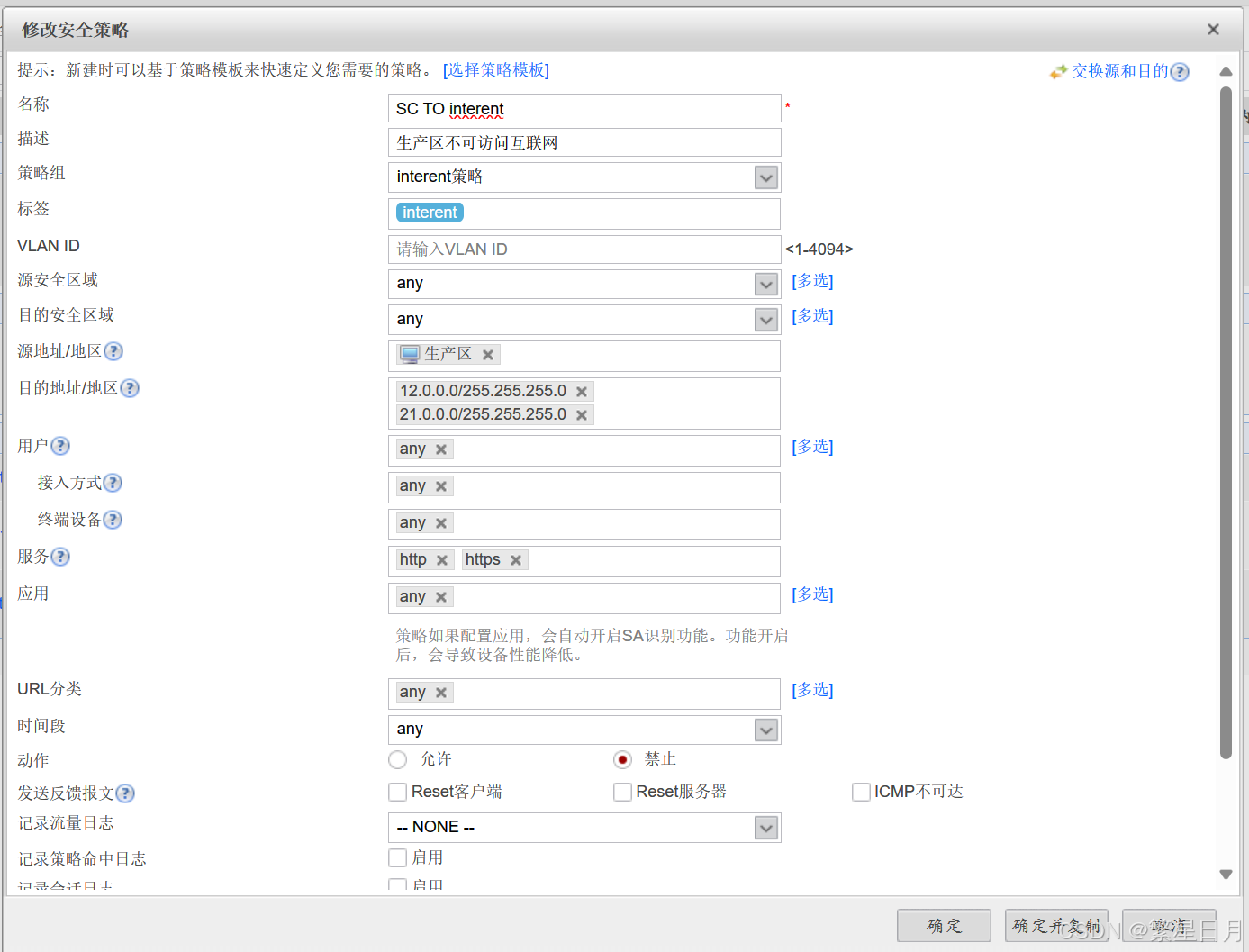

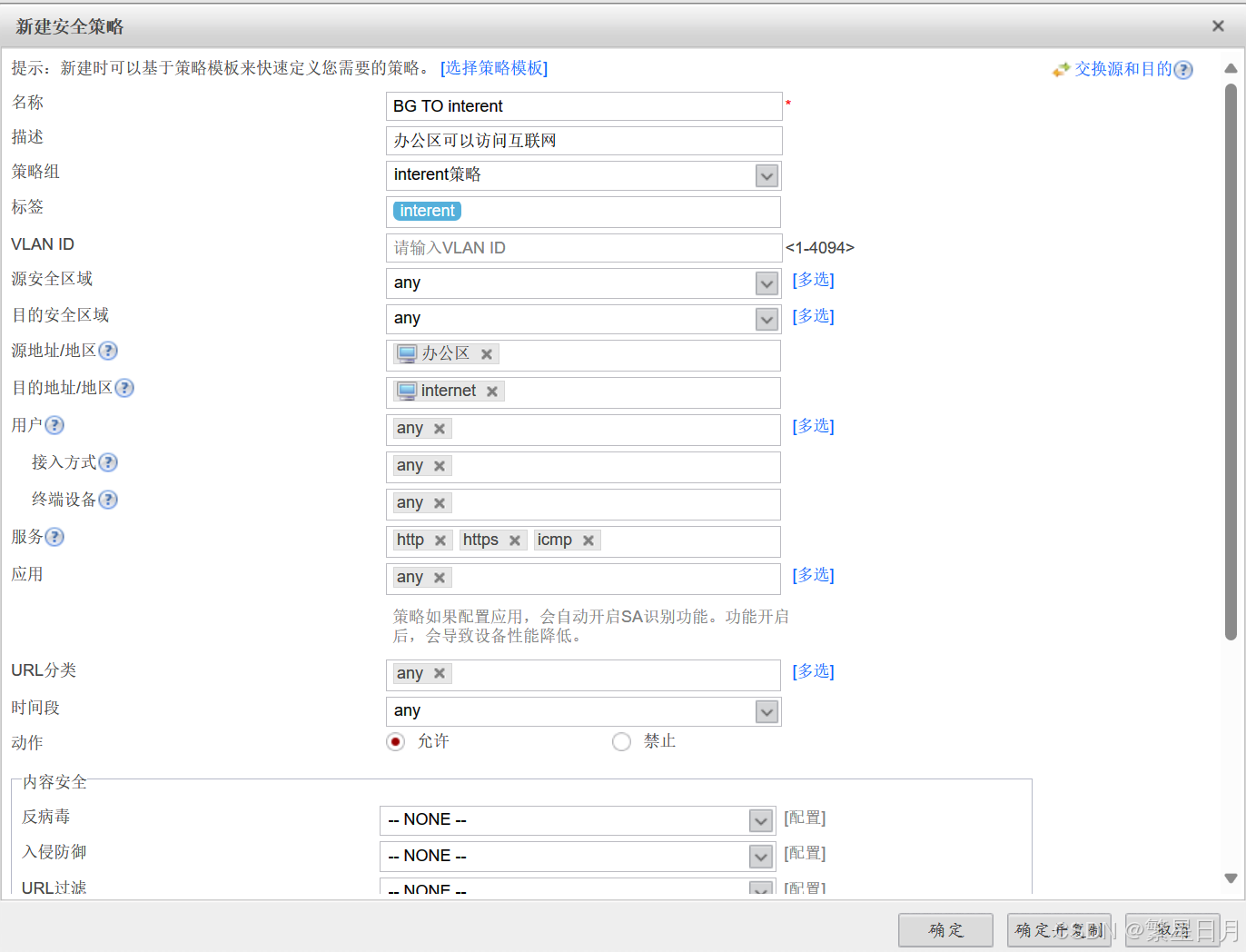

 2、生产区不允许访问互联网，办公区和游客区允许访问互联网

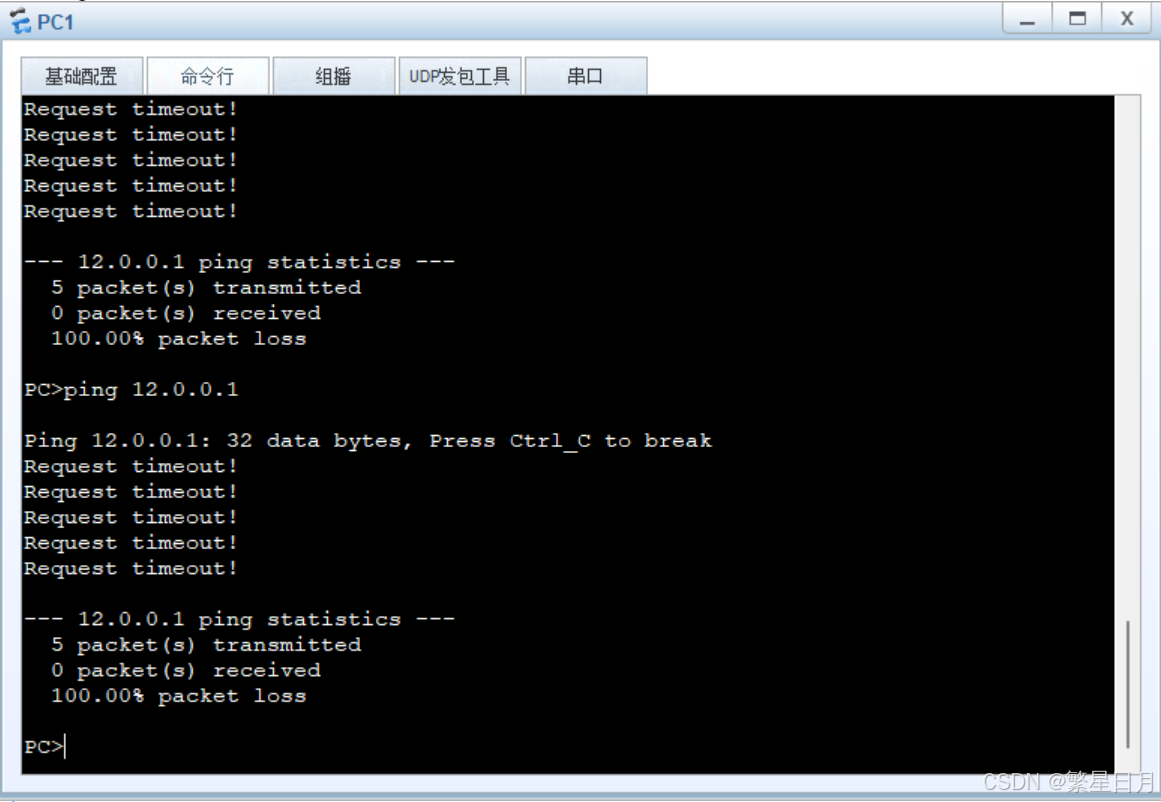

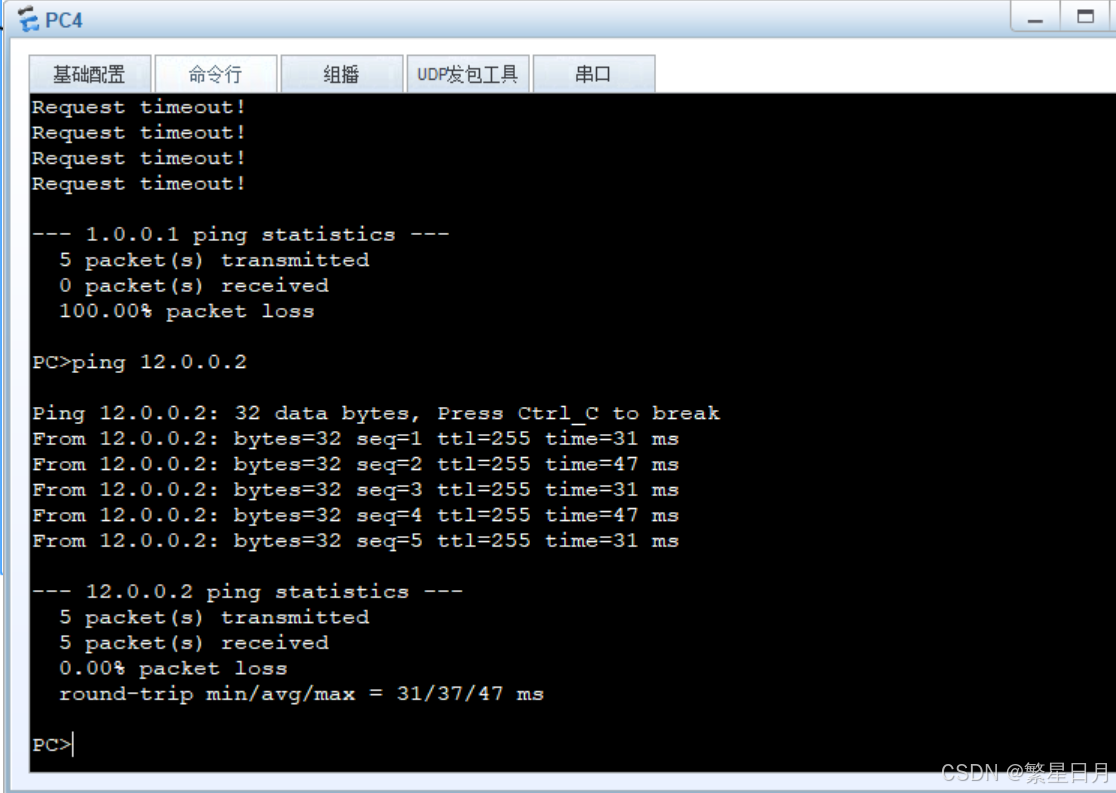

测试结果：

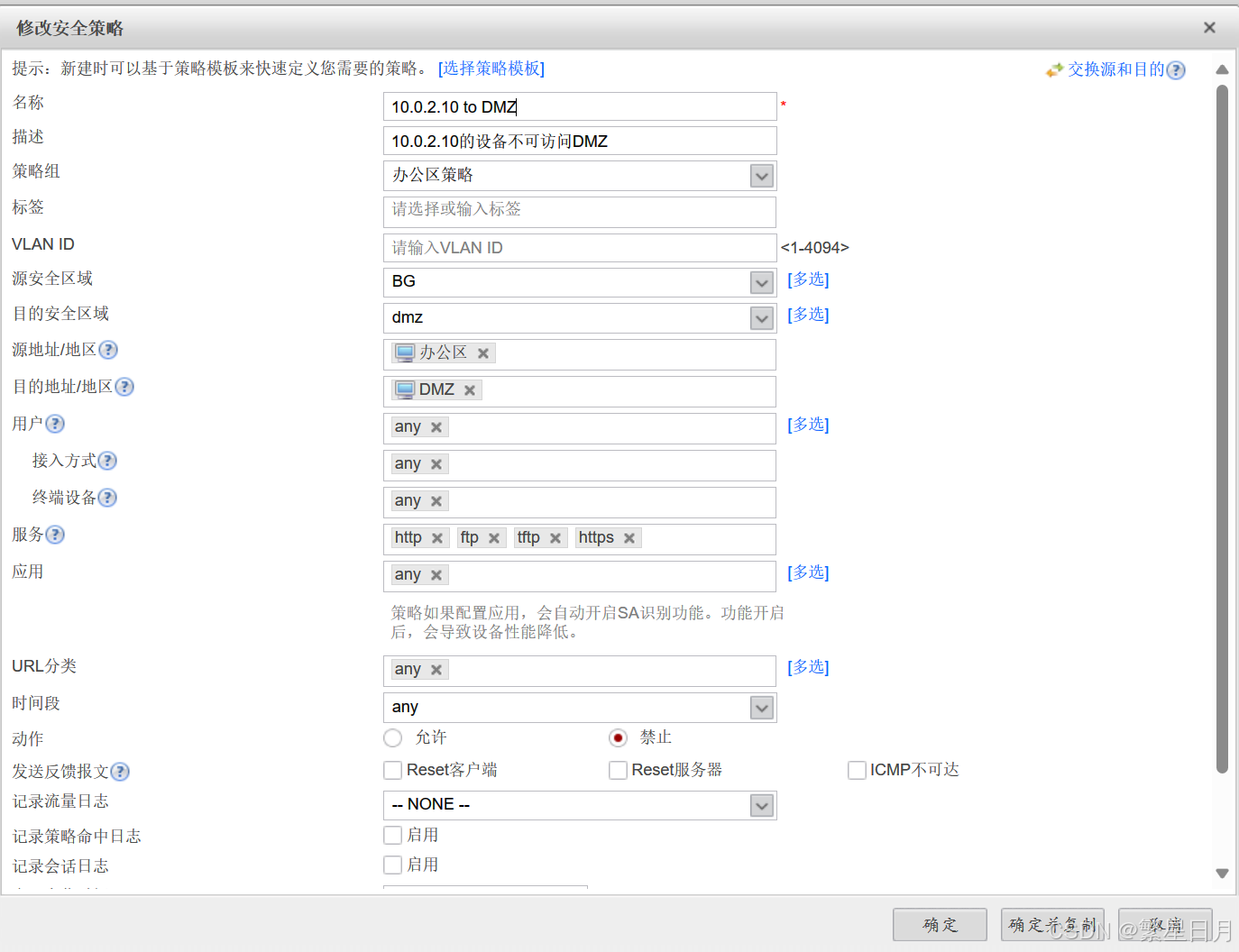

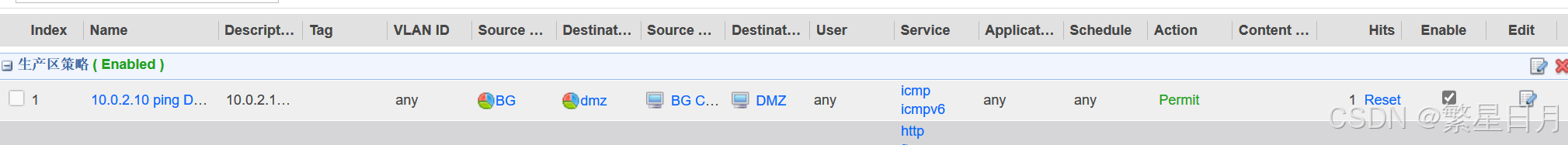

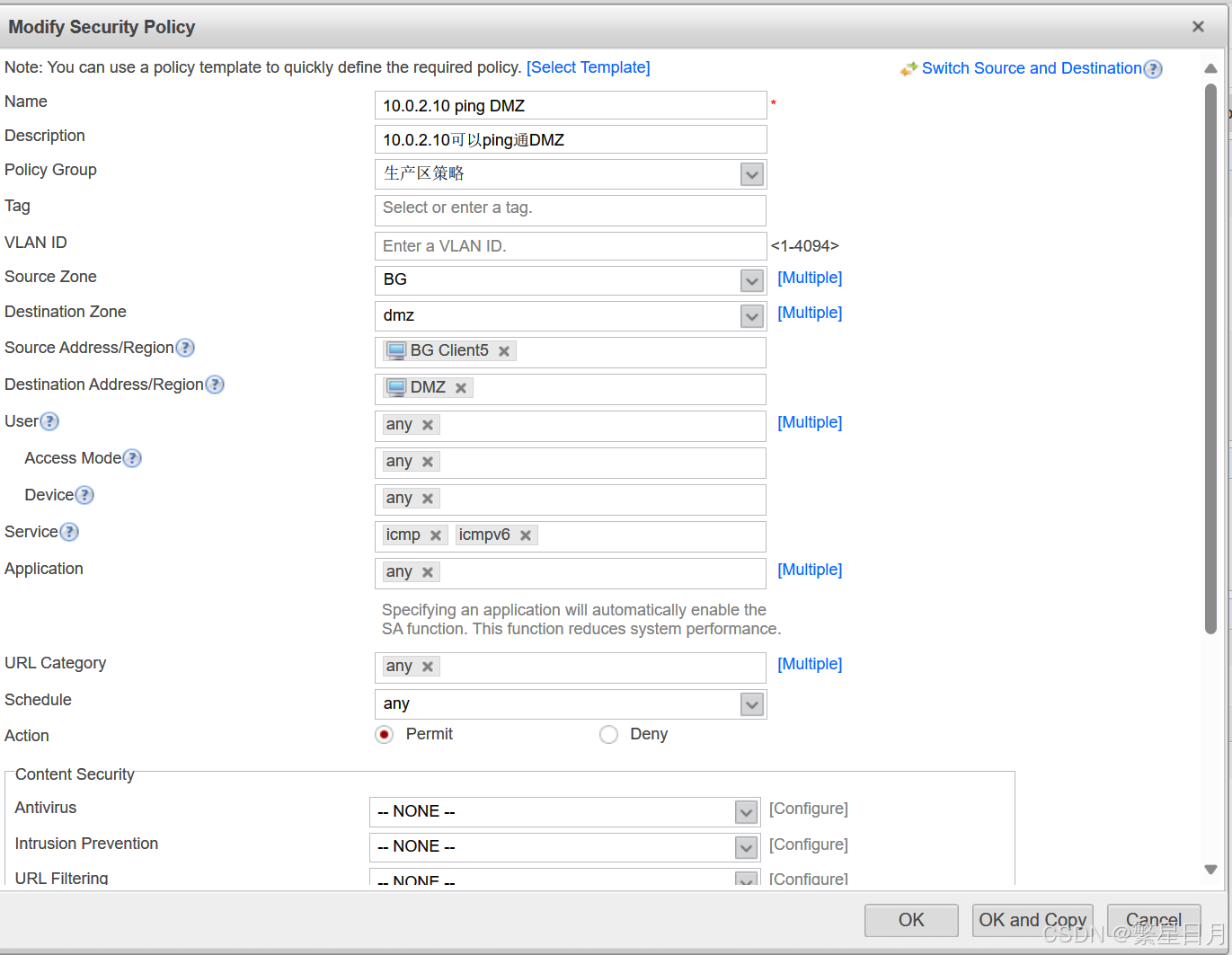

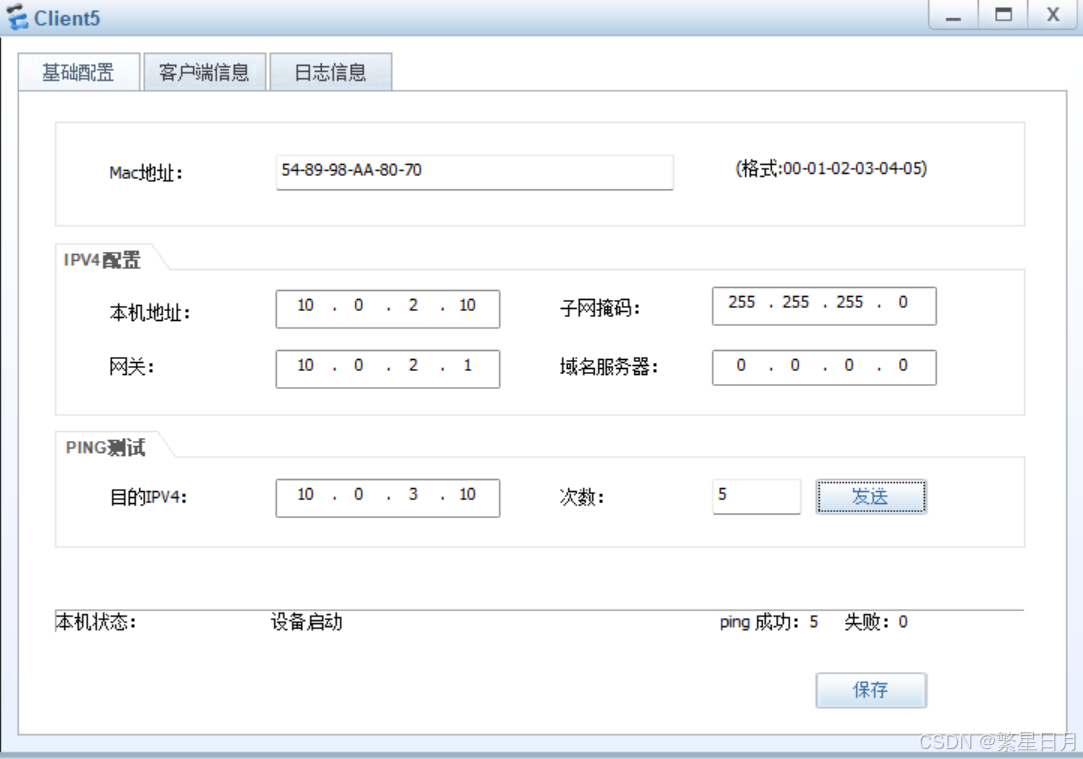

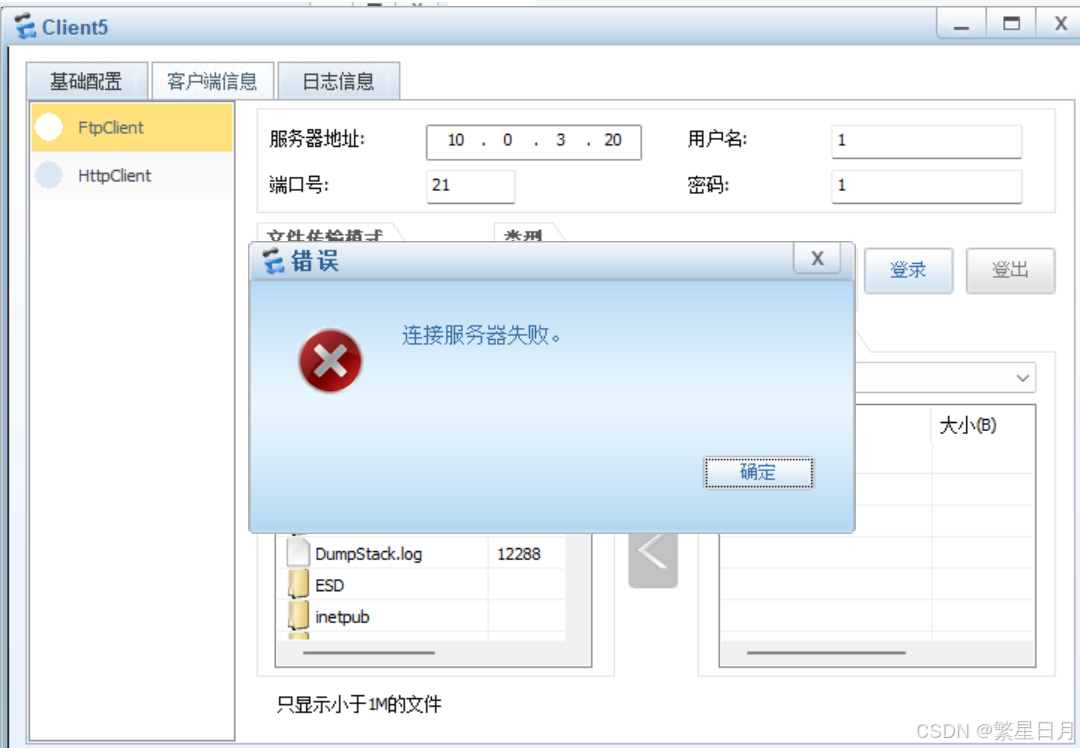

 3、办公区设备10.0.2.10不允许访问DMZ区得FTP服务器和HTTP服务器，仅能ping通10.0.3.10

测试结果：

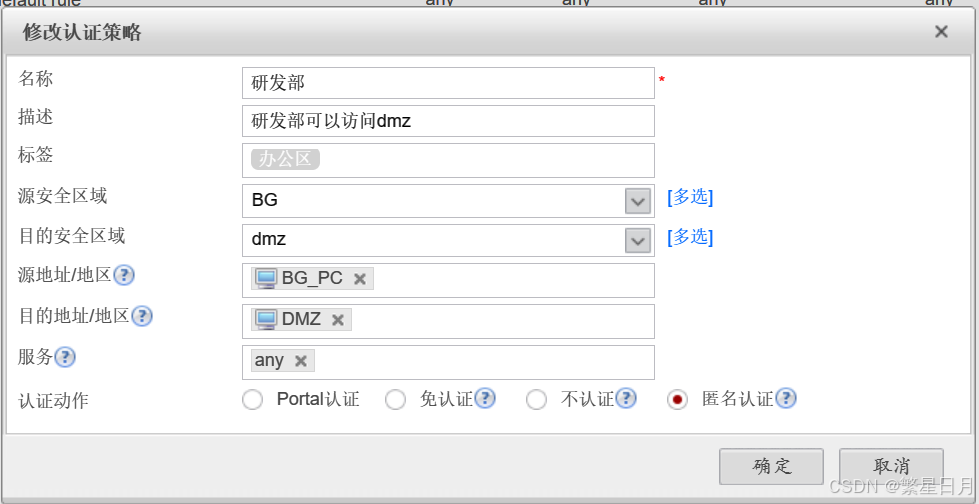

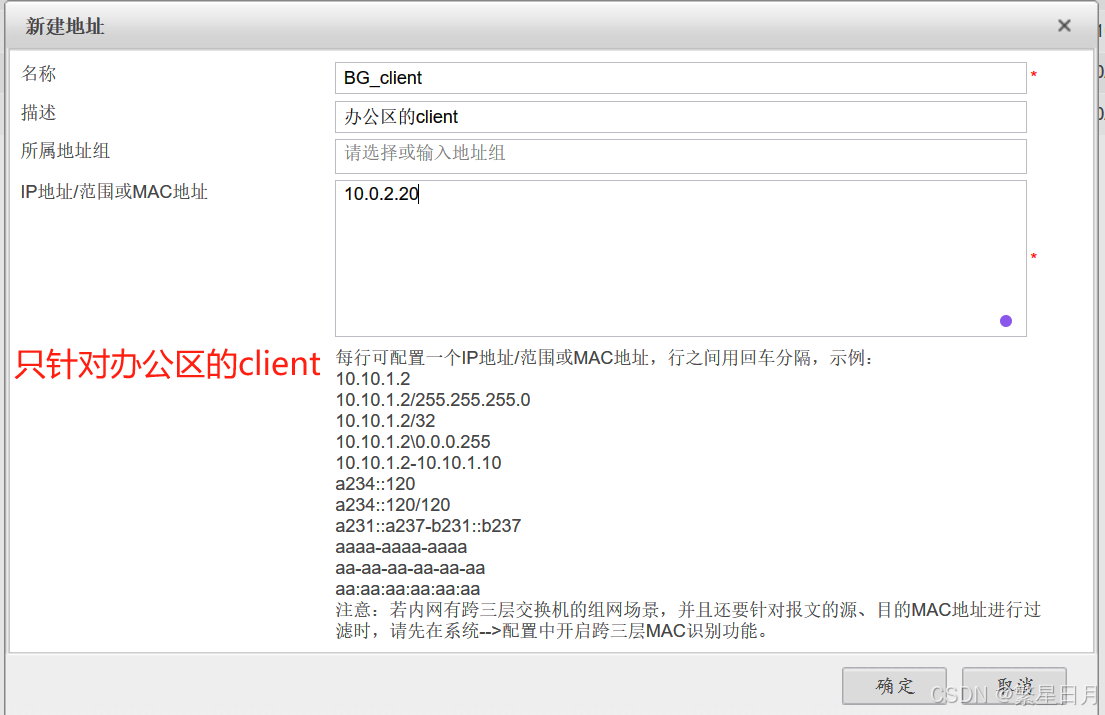

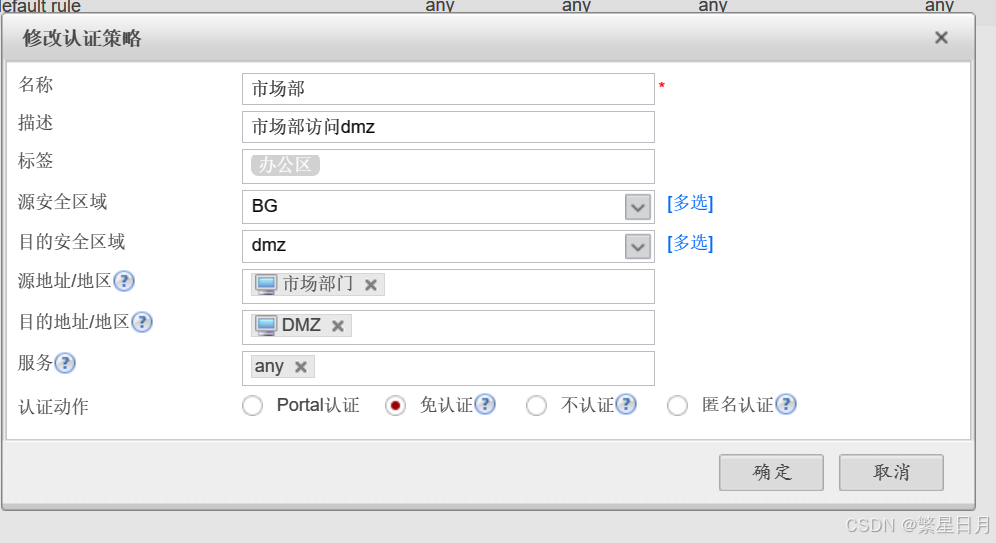

4、办公区分为市场部和研发部，研发部ip地址固定，访问dmz区使用匿名认证，市场部需要用户绑定ip地址，访问dmz区使用免认证 ，

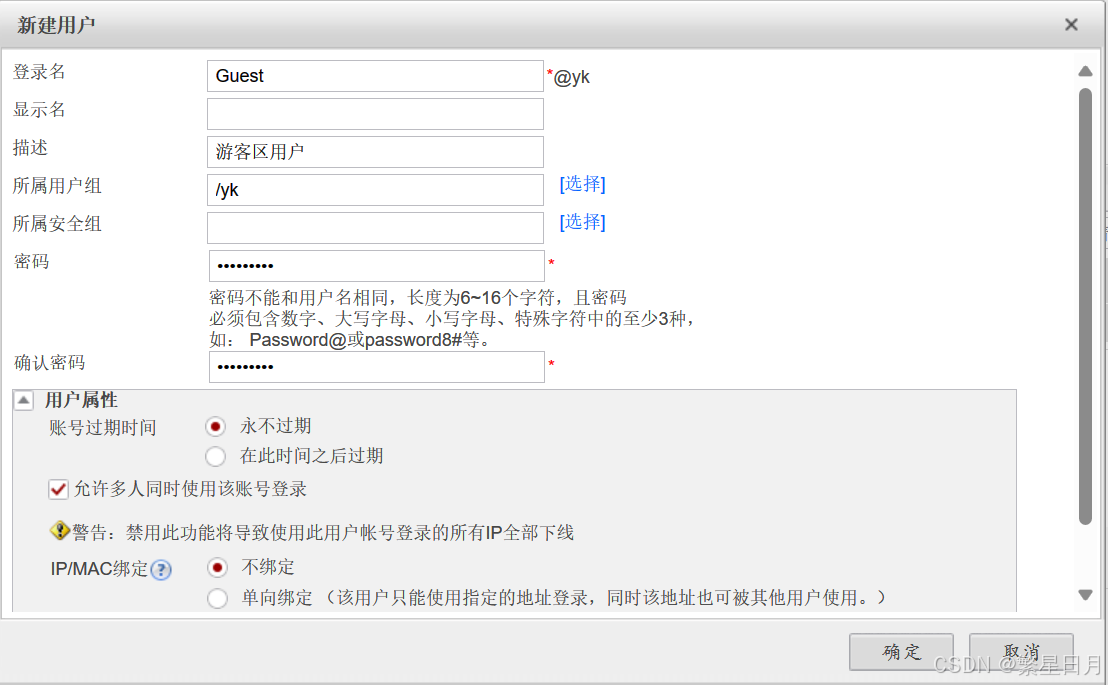

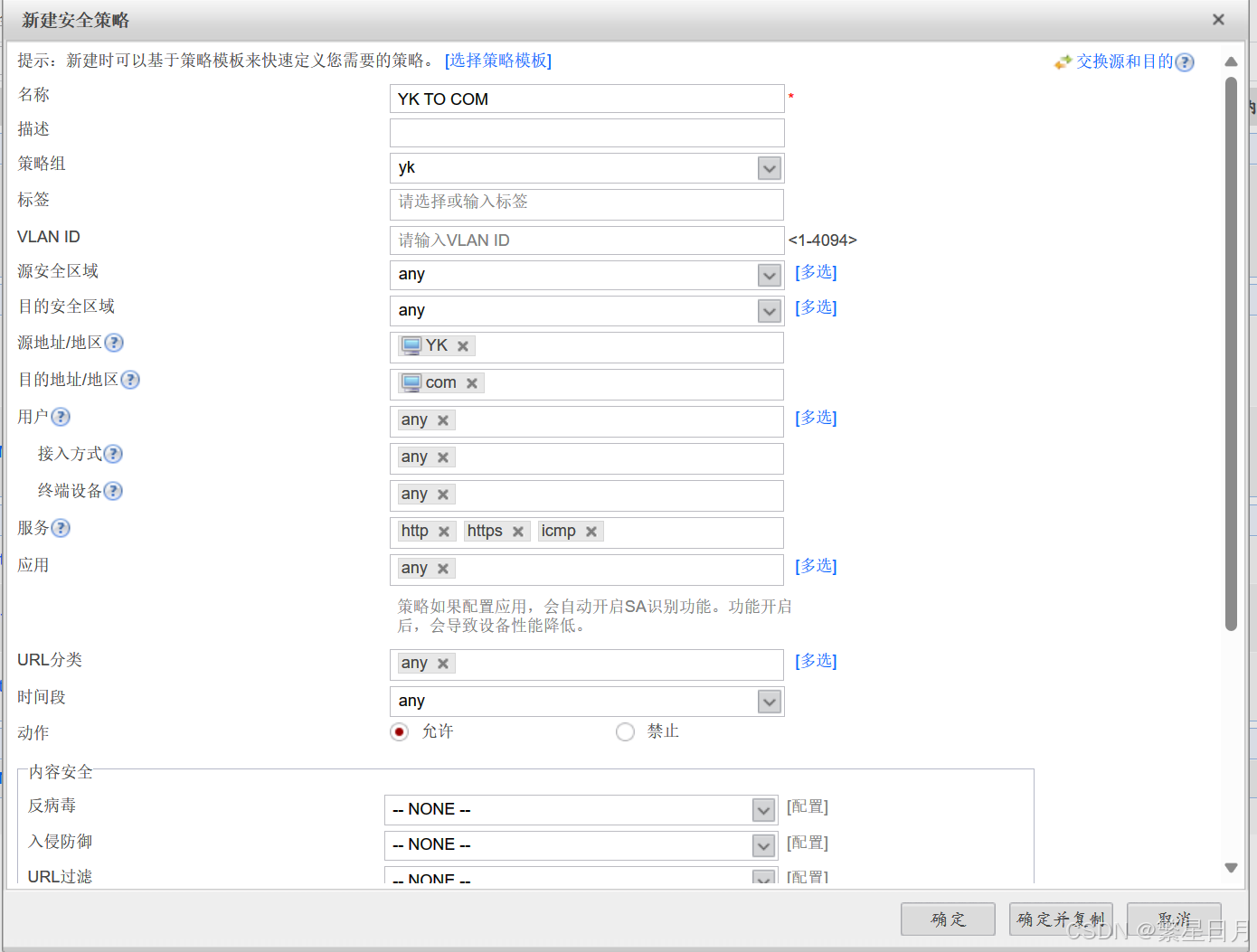

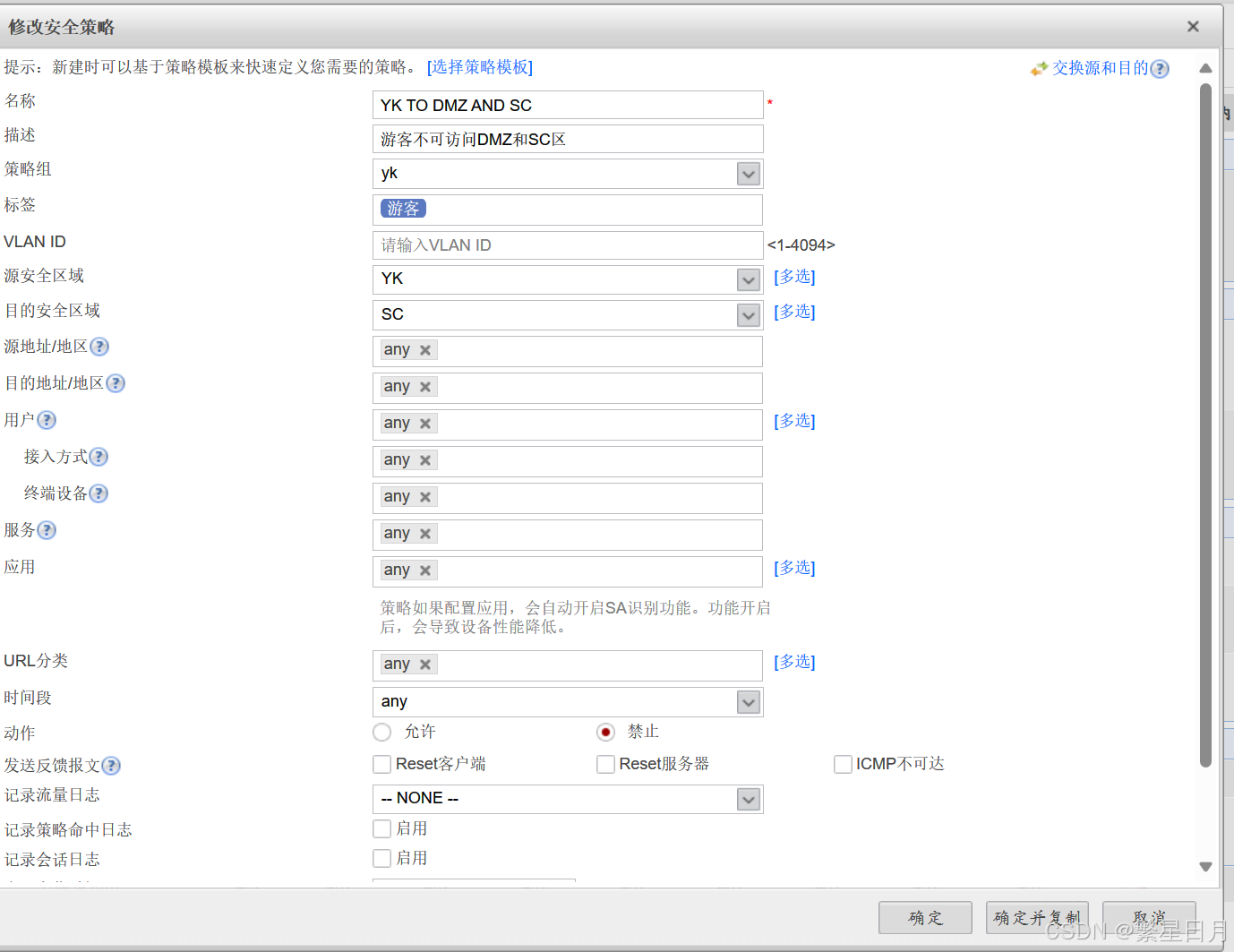

游客区人员不固定，不允许访问dmz区和生产区，统一使用guest用户登录，密码Admin@123，游客仅有访问公司门户网站和上网的权限，门户网站地址10.0.3.10

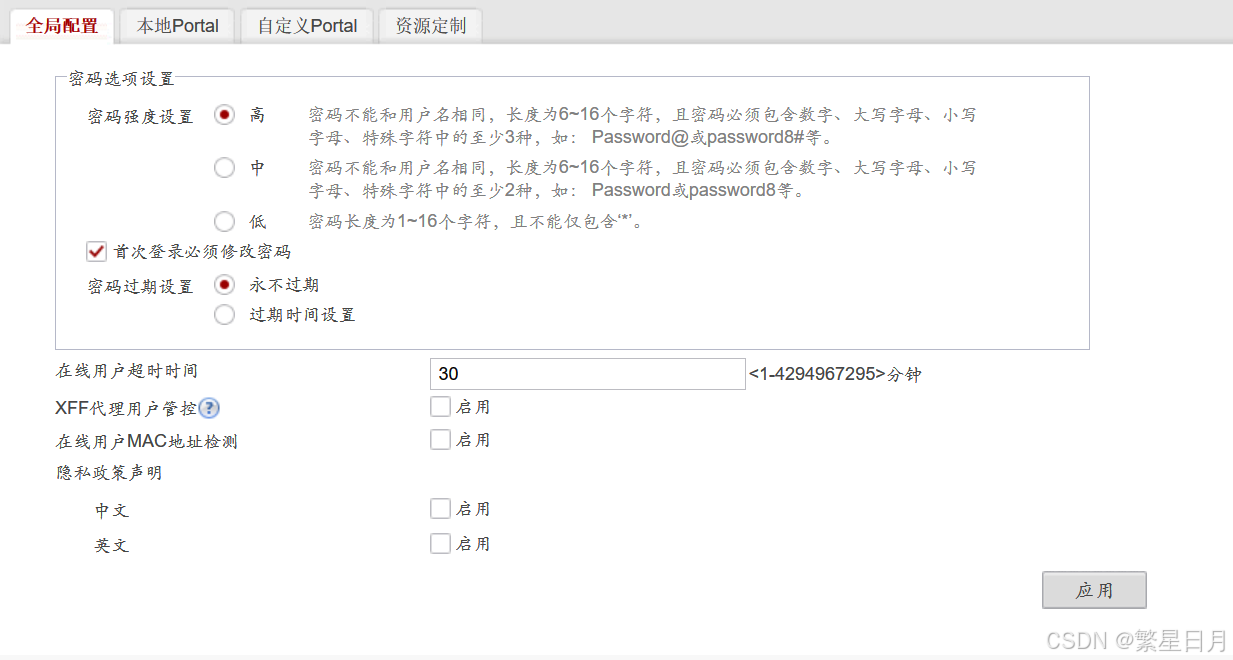

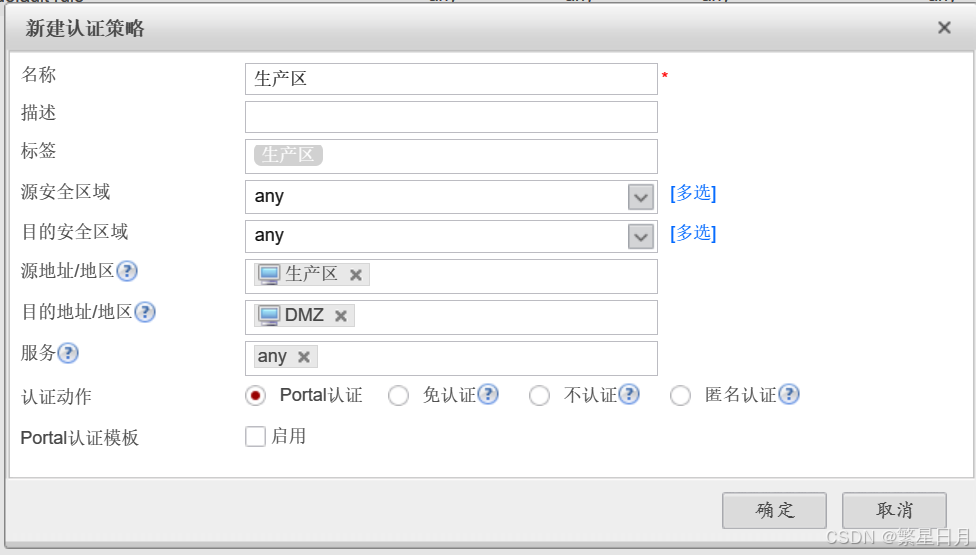

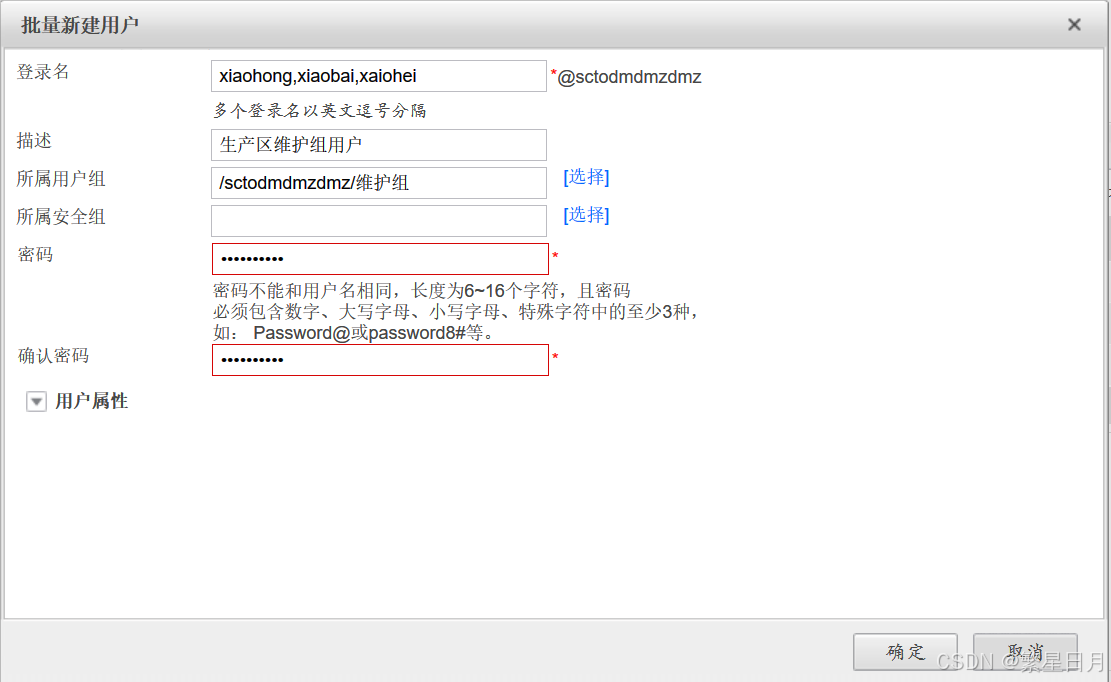

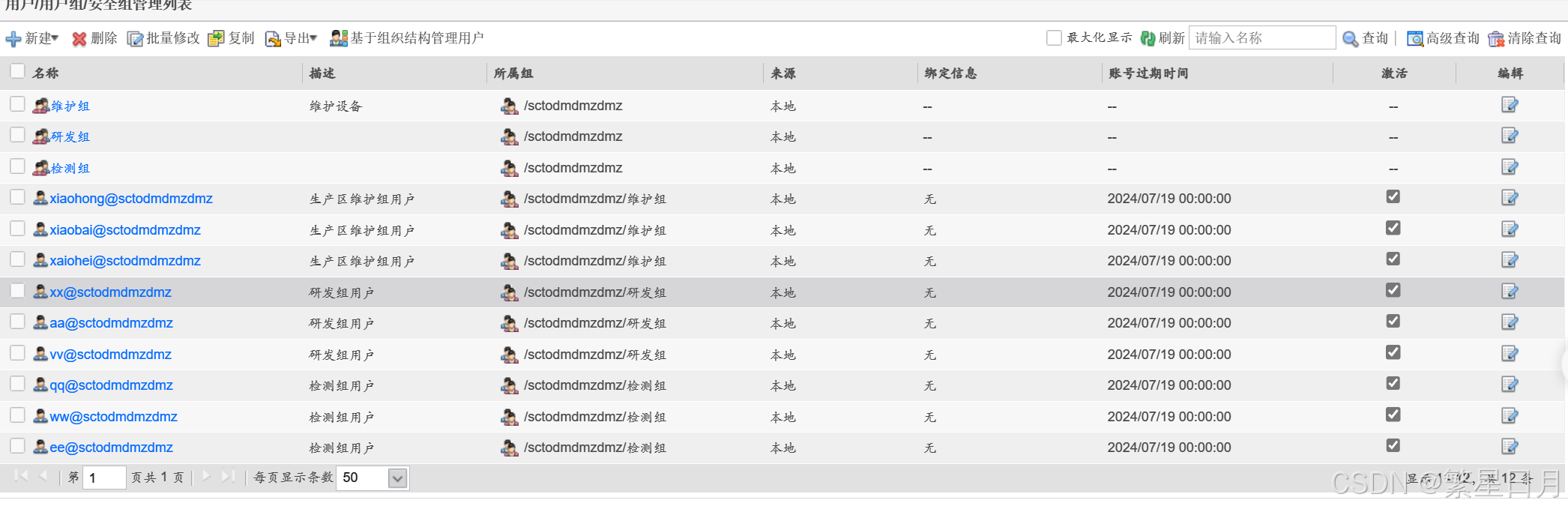

5、生产区访问dmz区时，需要进行protal认证，设立生产区用户组织架构，至少包含三个部门，每个部门三个用户，用户统一密码openlab123，首次登陆需要修改密码，用户过期时间设定为10天，用户不允许多人使用

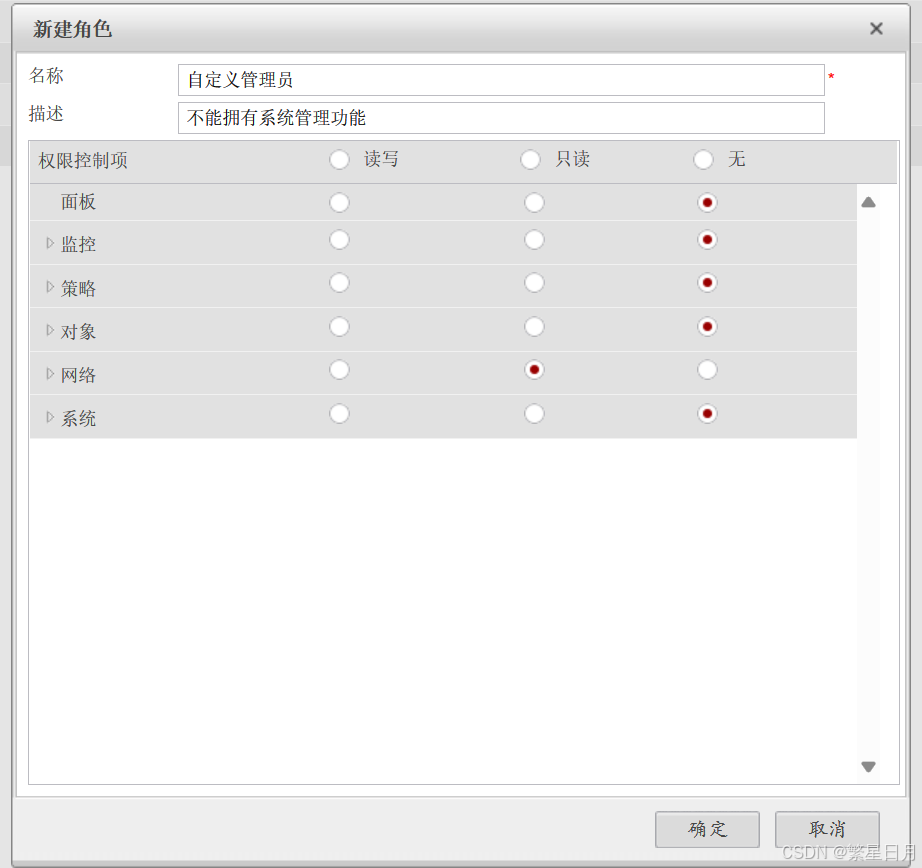

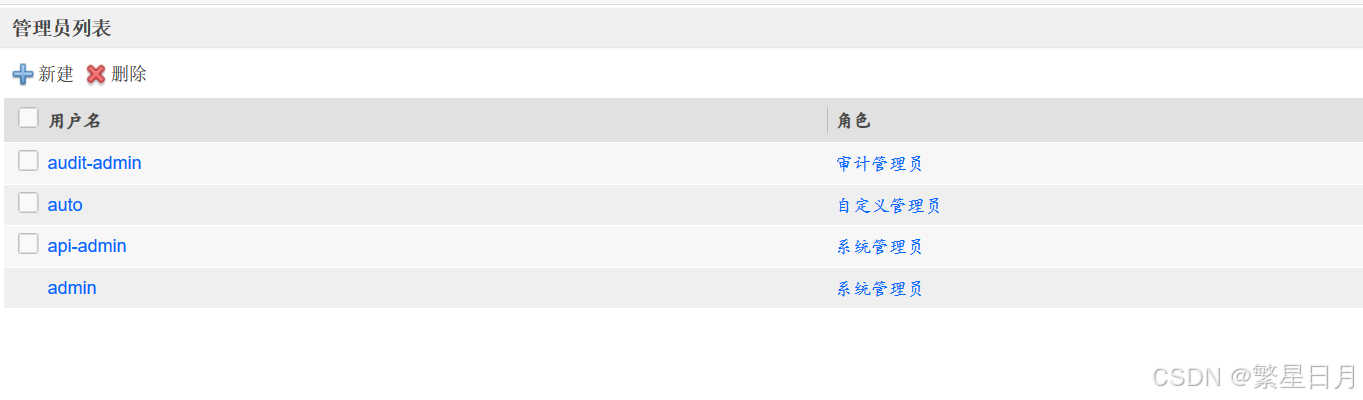

6、创建一个自定义管理员，要求不能拥有系统管理得功能
