 一、使用齐纳二极管构建稳压电路

目标：实现9V输入，5V输出

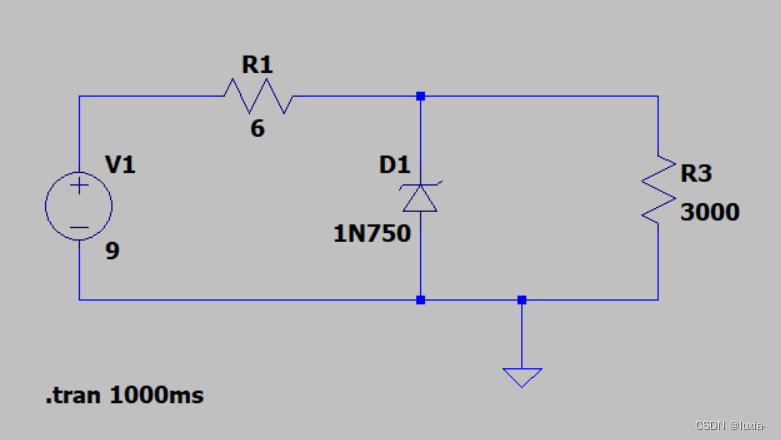

构建如图：

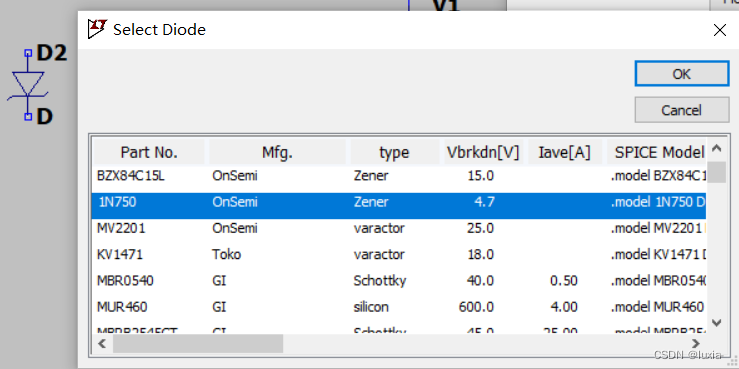

其中，我们选择1N750二极管，其击穿电压为4.7V，具体操作为：按下F2（或选择界面上方的component），选择zener并放置。右键点击它，点击pick new diode，选择zener 4.7V（接近5V，如下图）

通过计算，R1选择6欧，R3选择3000欧。

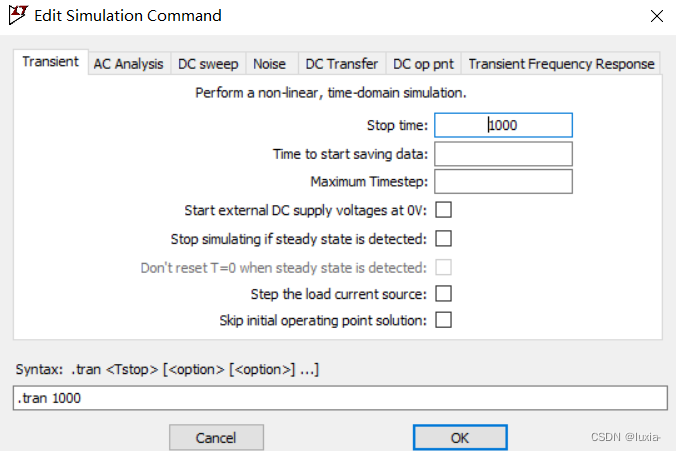

点击run，输入参数

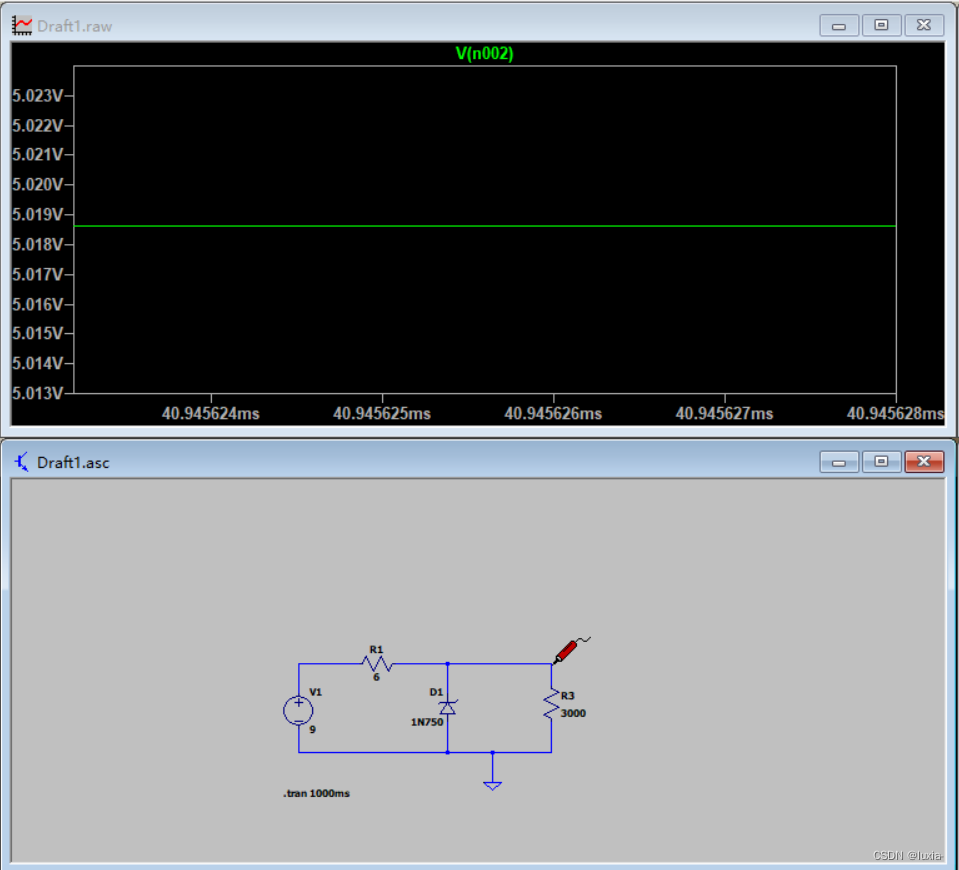

如图结果输出电压Vo约为5.018v，基本稳定，由此目标得以实现。

二、对以上电路进行优化，提高负载能力

目标：实现9V输入，5V输出

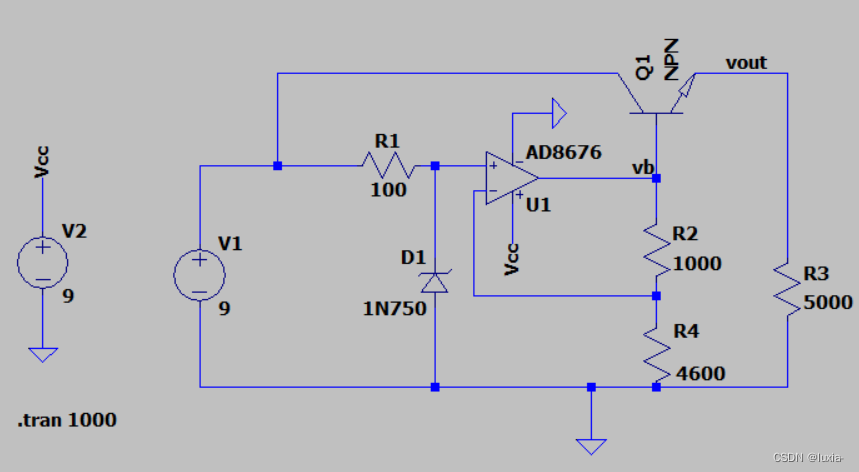

在原电路上修改，添加了运放AD8676和NP
