重发布

作用:
在一个网络中若运行多种路由协议或者相同路由协议的不同进程,协议间不能直接沟通计算,进程之间也是独立转发和运算的。所以,需要重发不来实现路由的共享。

条件:

必须存在ASBR设备 --- 同时连接 两种 协议或者同时运行 两个 进程,之后进行了路由共享的设备。
必须要注意种子度量值 --- A协议和B协议对开销值的评判标准不同,所以,无法直接使用。在A协议发布到B协议时,ASBR将不携带A协议的开销值,而是在共享到B协议时赋予一个初始的度量值。

规则:

1,将A协议发布到B协议时,需要在B新协议的进程中配置。
2,将A协议发布到B协议时,是将ASBR设备上所有 通过A协议学习到的 路由以及ASBR
     设备在 A协议中宣告的接口所对应的直连网段的路由 信息,发布到B协议中。

单点 --- 两种协议或者两个进程之间存在1个ASBR设备
双点 --- 两种协议或者两个进程之间存在2个ASBR设备
多点 --- 两种协议或者两个进程之间存在多个ASBR设备

单向 --- 仅将A协议发布到B协议中
双向 --- A/B协议都进行路由共享

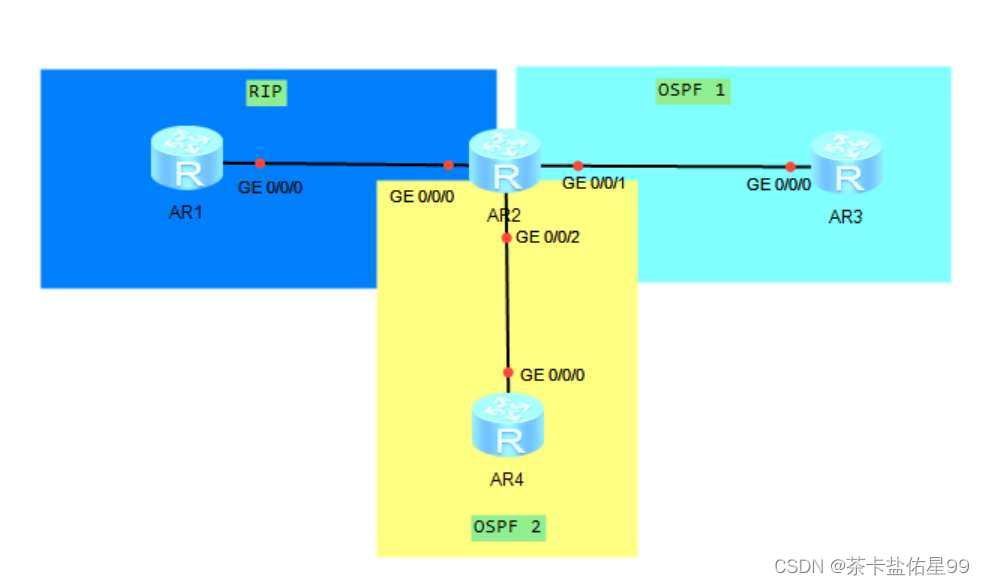

A -> B --- 一种动态路由协议到另一种动态路由协议的重发布
[r2-rip-1]import-route ospf 1
注意:RIP协议赋予的种子度量值的初始值为0。
[r2-rip-1]default-cost 2 --- 修改种子度量值的命令 --- 针对全局进行修改,所有重发发布都将生效。
[r2-ospf-1]default cost ?
INTEGER<0-16777214> Cost value --- OSPF全局修改种子度量值的配置
[r2-rip-1]import-route ospf 1 cost 3 --- 仅针对本次重发布的内容进行修改。
注意:如果两种修改方案矛盾,则将以匹配更精准的方案执行。
静态 -> B --- 将静态路由重发布到一种动态路由协议中
[r2-rip-1]import-route static
注意:在导入静态路由时,将不导入缺省路由。
直连 -> B --- 将直连路由重发布到一种动态路由协议中
[r2-rip-1]import-route direct
注意:如果导入一个动态协议中存在某个网段,同时,导入直连路由也存在该网段时,则将优先选择直连导入的。

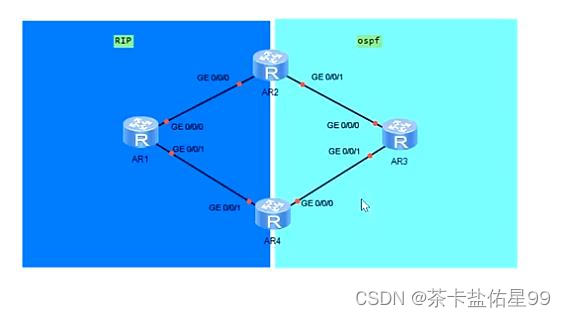

双点重发布



在RIP和OSPF之间进行双点重发布,由于优先级不同,所以,可能会导致从RIP中学习到的路由被重新发布回RIP中 ---- 路由回馈 ---- 可能造成选路不佳,甚至出现环路。(表现预兆,一台ASBR设备重发布后,另一台ASBR设备的路由表发生变化。)
但是,因为华为设备将域外导入的路由信息的优先级设置为150,所以,不会发生路由回馈。
由于双点(多点)重发布将必然导致选路不佳,所以,需要使用 路由策略 来进行改善。
数据层面流量 --- 数据到达目标地址的转发流量
控制层面流量 --- 路由协议传递路由信息产生的流量
路由策略 --- 在控制层面流量转发的过程中,截取流量,之后,修改流量里面的参数或者不转发,最终影响路由表的生成,达到控制选路的目的。
抓取流量 --- 1,ACL列表;2,前缀列表
做策略 --- 路由策略
1,ACL抓取控制层流量 --- 因为ACL列表主要是针对数据层流量设计的,所以,在抓取控制层流量时,仅能按照数字特征进行匹配,无法精确匹配掩码信息。
2,前缀列表 --- ip-prefix
[r1]ip ip-prefix aa permit 192.168.1.0 24
[r1]display ip ip-prefix aa --- 查看前缀列表配置信息
前缀列表自动以10为步调添加序号,目的是为了方便插入和删除规则。
[r1]ip ip-prefix aa index 15 permit 192.168.3.0 24 -- 通过序号插入规则
[r1]undo ip ip-prefix aa index 15 --- 通过序号删除规则
匹配原则 --- 自上而下,逐一匹配,如果匹配上了,则将执行对应的动作,不再向下匹
配。最后, 末尾隐含一条拒绝所有的规则
[r1]ip ip-prefix aa permit 192.168.4.0 24 less-equal 28 --- 匹配所有192.168.4.0,掩码为24
到28的路由条目。
[r1]ip ip-prefix aa permit 192.168.5.0 24 greater-equal 28 --- 如果前后矛盾,则以后面的参
数为掩码要求,前面的变成前24位固定。
[r1]ip ip-prefix aa permit 172.16.1.0 16 greater-equal 24 less-equal 24 --- 抓取前16位固定,
掩码长度为24的路由条目
[r1]ip ip-prefix aa permit 172.16.1.0 16 greater-equal 24 less-equal 28--- 抓取前16位固定,
掩码长度为24到28的路由条目
抓取所有的路由信息
[r1]ip ip-prefix aa permit 0.0.0.0 0 less-equal 32 --- 放通所有
抓取所有的主机路由
[r1]ip ip-prefix aa permit 0.0.0.0 0 greater-equal 32
抓取缺省路由
[r1]ip ip-prefix aa permit 0.0.0.0 0

路由策略

1,RIP的metricin和metricout --- 偏移列表

出方向 --- 影响他人
1,抓取流量
[r4]acl 2000
[r4-acl-basic-2000]rule permit source 23.0.0.0 0
2,使用Metricout --- 出方向的修改,该的是rip开销值计算的累加值
[r4-GigabitEthernet0/0/1]rip metricout 2000 2
入方向 --- 影响自己
1,匹配流量
[r1]ip ip-prefix aa permit 23.0.0.0 24
2,使用Metricin --- 入方向修改,将直接修改路由表中的开销值,在原先的
基础上增加对应的开销值。
[r1-GigabitEthernet0/0/1]rip metricin ip-prefix aa 3

2,过滤列表 --- filter-policy

1,抓取流量
[r2-acl-basic-2000]rule deny source 4.4.4.0 0
[r2-acl-basic-2000] rule permit source any
2,调用过滤策略
[r2-rip-1]filter-policy 2000 export GigabitEthernet 0/0/0
1,匹配流量
[r1]ip ip-prefix bb deny 4.4.4.0 24
[r1]ip ip-prefix bb permit 0.0.0.0 0 less-equal 32
2,调用过滤策略
[r1-rip-1]filter-policy ip-prefix bb import GigabitEthernet 0/0/0

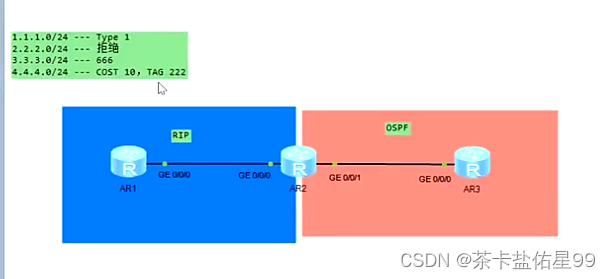

3,Route-policy --- 路由策略



1,抓流量
[r2]acl 2000
[r2-acl-basic-2000]rule permit source 1.1.1.0 0
[r2]acl 2001
[[r2-acl-basic-2001]rule permit source 2.2.2.0 0
[r2]ip ip-prefix aa permit 3.3.3.0 24
[r2]ip ip-prefix bb permit 4.4.4.0 24
2,配置路由策略
[r2]route-policy aa permit(大动作) node 10 --- 需要手动添加规则序号,建
议已10为步调添加
Info: New Sequence of this List.
[r2-route-policy]
[r2-route-policy]if-match acl 2000 --- 匹配流量
[r2-route-policy]apply cost-type type-1 --- 修改动作(小动作)
[r2]route-policy aa deny node 20
Info: New Sequence of this List.
[r2-route-policy]if-match acl 2001
[r2]route-policy aa permit node 30
Info: New Sequence of this List.
[r2-route-policy]if-match ip-prefix aa
[r2-route-policy]apply tag 666
[r2]route-policy aa permit node 40
Info: New Sequence of this List.
[[r2-route-policy]if-match ip-prefix bb
[r2-route-policy]apply cost 10
[r2-route-policy]apply tag 222
[r2]route-policy aa permit node 50 --- 放通所有的规则
Info: New Sequence of this List.
[r2-route-policy]qu
3,调用路由策略
[r2-ospf-1]import-route rip 1 route-policy aa --- 在重发布时调用路由策略
匹配原则 --- 自上而下,逐一匹配,如果匹配上了,则将执行对应的动作,不再向下匹配。最
后, 末尾隐含一条拒绝所有的规则
注意:规则之间都是或的关系,规则内部都是与的关系
