这是一个关于OSPF协议的实践操作教程，通过详细配置多个路由器设备的IP地址、路由端口、区域划分以及使用重发布、特殊区域、认证等技术，实现网络互通和安全。实验中涉及到DR/BDR选举、广播隧道、NHRP、ACL和静态默认路由等关键设置。

----------------------以下以供学习参考-------------------------

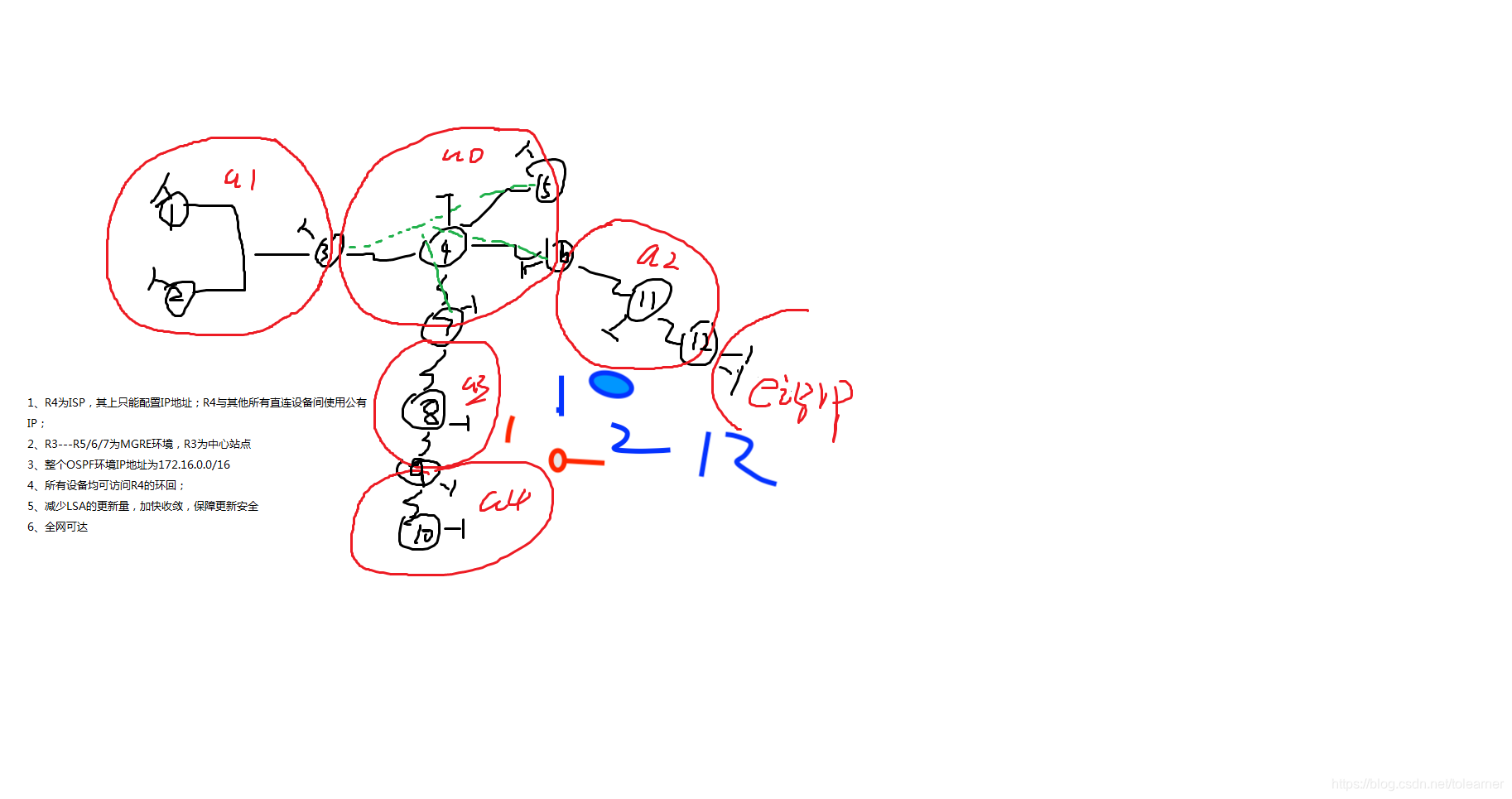

以下是实验作业

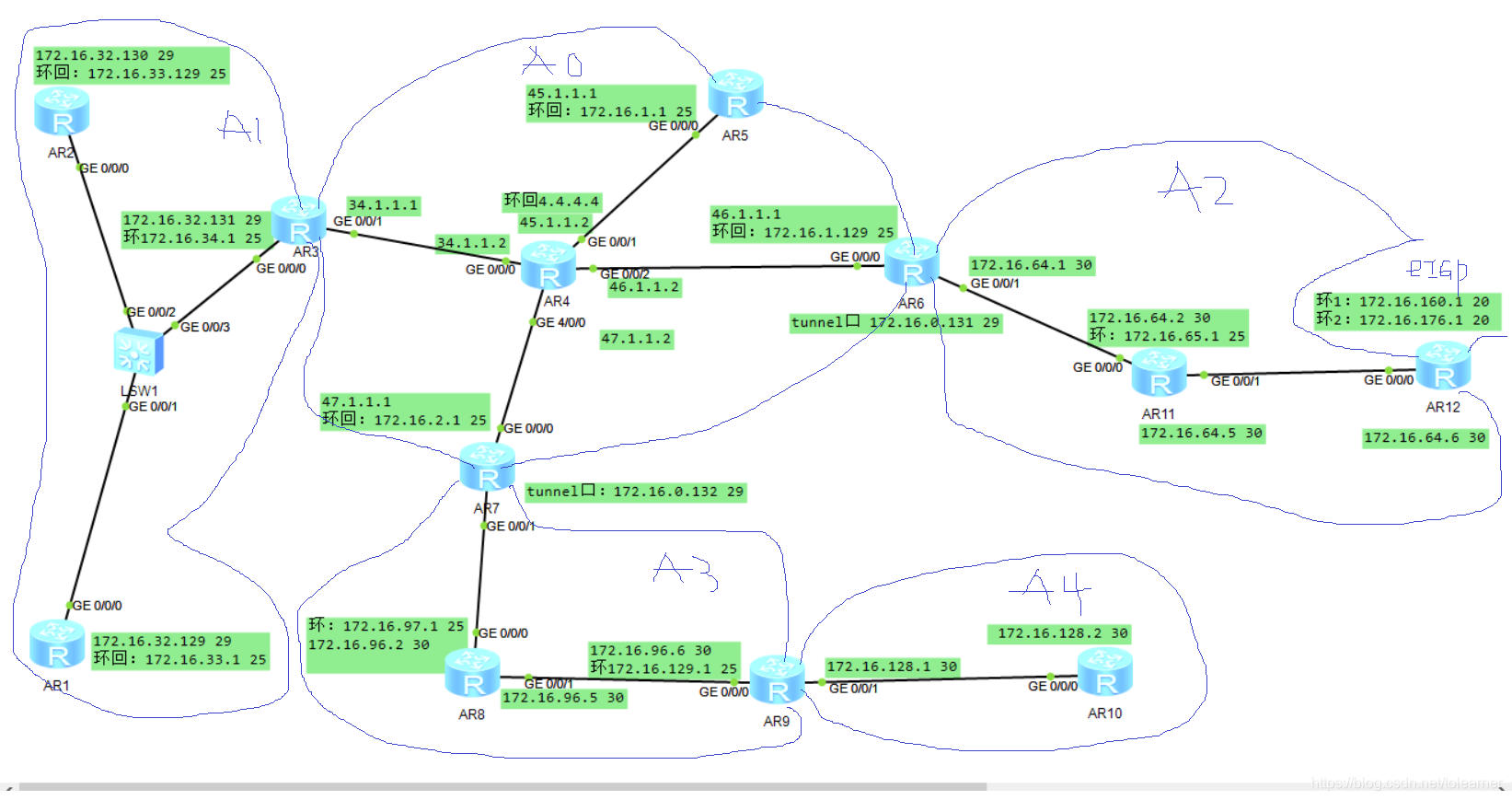

下图是实验效果图

思路：1、规划IP；2、路由端口IP基本配置等；3、图中有5个区域，先一个区域一个区域内互通；4、作业中还会使用到重发布，多进程程，特殊区域,broadcast,acl、防环、空接口等技术。

以下是实验的部分详细步骤

==========
1 A0各个路由器设备的端口IP地址配置
2 A0区域中私网环境互通配缺省路由0.0.0.0 0
dis ospf peer breif 这条命令可以在任何系统模式下执行查看邻居或邻接关系
==========
R1
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 172.16.32.129 29
[r1-GigabitEthernet0/0/0]int loopback 0
[r1-LoopBack0]ip add 172.16.33.1 25

[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255
//R1和R2同时放弃选举
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ospf dr-priority 0

[r1]ospf 1
[r1-ospf-1]area 1
[r1-ospf-1-area-0.0.0.1]stub

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ospf authe
[r1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 123
dis ospf peer brief 查看路由邻接关系，点到点，虽然一点到其它点有多点连接，但邻接关系只有一个。full
2-Way:邻居关系
---------------
R2
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 172.16.32.130 29
[r2-GigabitEthernet0/0/0]int loopback 0
[r2-LoopBack0]ip add 172.16.33.129 25

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]network 172.16.0.0 0.0.255.255
//R1和R2同时放弃选举
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ospf dr-priority 0

[r2]ospf 1
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]stub

[r2-GigabitEthernet0/0/0]ospf authentication-mode md5 1 123
------------------
R3
[r3]int g0/0/1
[r3-GigabitEthernet0/0/1]ip add 34.1.1.1 24
[r3-GigabitEthernet0/0/1]q
[r3]ip route-static 0.0.
