因为id为start的ConstraintSet标签关联到Transition标签的constraintSetStart属性，所以它作为动画（目前只有一个动画）的起始状态。而id为end的ConstraintSet标签关联到Transition标签的constraintSetEnd属性，所以它将作为动画的结束状态。结束状态我们将正方形设置水平居中，距离底部50dp。

设置Constraint标签时记得设置layout_width与layout_height，不然是看不到正方形的。

到这一步，Transition标签已经拥有开始和结束状态了，就差触发动画开始的操作了。给Transition标签增加onClick子标签，表示点击触发动画。onClick标签增加clickAction属性，值为toggle,表示重复点击时，动画循环效果；增加targetId属性，值为@id/vStartStatus,表示点击正方形视图触发过渡动画。

此时activity_motion_scene.xml看起来是这样子的。

<?xml version="1.0" encoding="utf-8"?>

效果图

OK,看到这里，你应该可以创建个类似的MotionLayout动画。还不行的话，需要回头再看看。

下面讲介绍一些标签的属性与效果。

标签与属性

Transition标签

Transition标签主要用来指定Motion场景中一个或多个动画。即关联到动画对应的各种状态和用户交互动作。和过渡动画是大同小异的。

常用属性：

constraintSetStart:指定动画初始状态；

constraintSetEnd:指定动画结束状态；

duration:指定动画时长；

autoTransiton:是否自动开启动画。取值有：animateToStart过渡到初始状态、animateToEnd过渡到结束状态、jumpToEnd跳到结束状态、jumpToStart跳到初始状态、none不开始状态。默认情况下是none,当设为其他值时，不用和用户交互即自动开启动画。

motionInterpolator:插值器。取值有：linear线性、bounce弹簧、easeIn淡入、easeOut淡出、easeInOut淡入淡出;

transitionDisable：允许动画功能。取值：`fal

《Android学习笔记总结+最新移动架构视频+大厂安卓面试真题+项目实战源码讲义》

【docs.qq.com/doc/DSkNLaERkbnFoS0ZF】完整内容开源分享

se和true`；

layoutDuringTransition:动画过程中，MotionLayout子View调用reqeustLayout，是否做出响应。取值honorRequest响应、ignoreRequest忽略；(beta 4)

1、用户交互的子标签

Transition标签通过一些子标签，实现与用户交互的行为。例如上文的OnClick子标签表示用户的点击行为。

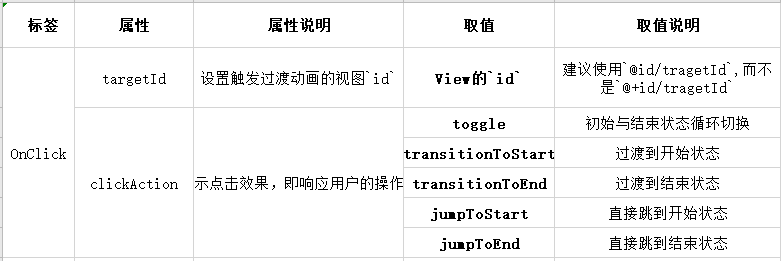

OnClick标签：点击场景中某个视图，开始动画效果。

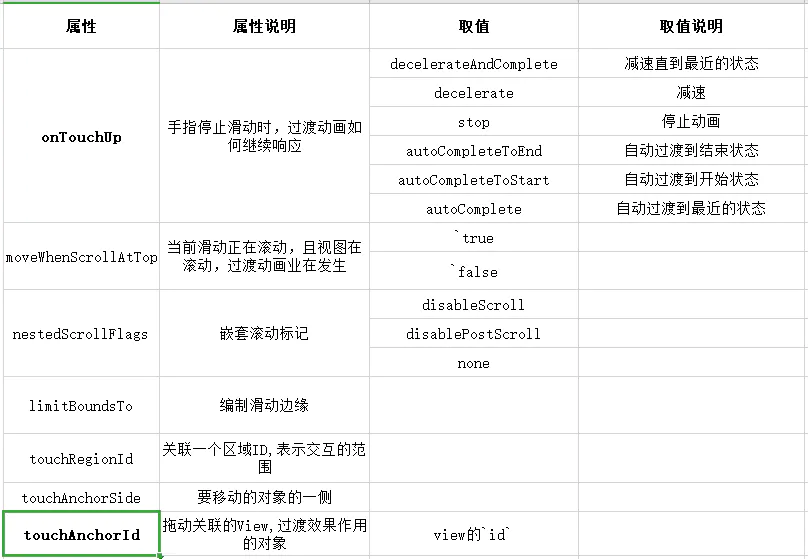

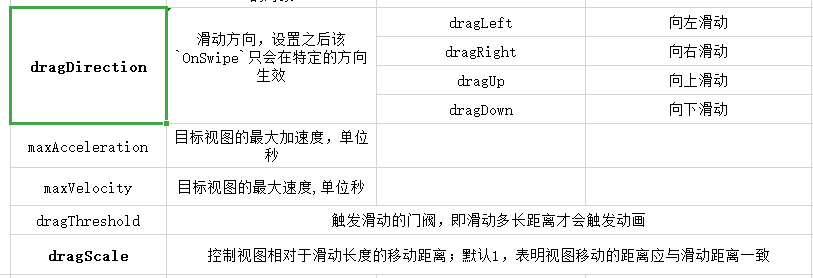

OnSwipe标签：表示在布局上滑动时要执行的操作。由于个人能力有限，一些属性不能准备表达。

2、关键帧子标签

在上文中，默认情况下过渡动画Transition标签会关联一个开始状态和一个结束状态的TransitionSet标签。但我们知道Transition标签不仅可以创建初始状态和结束状态，还可以创建中间状态。这些中间状态则由关键帧来构成，以实现更复杂的动画效果。

KeyFrameSet标签：用来指定某个中间状态的位置和属性。其实和过渡动画的关键帧是一样的概念。KeyFrameSet标签含有KeyPosition和KeyAttribute两个子标签，这些共同构成过渡动画过程中某特殊状态的位置和属性。

位置关键帧

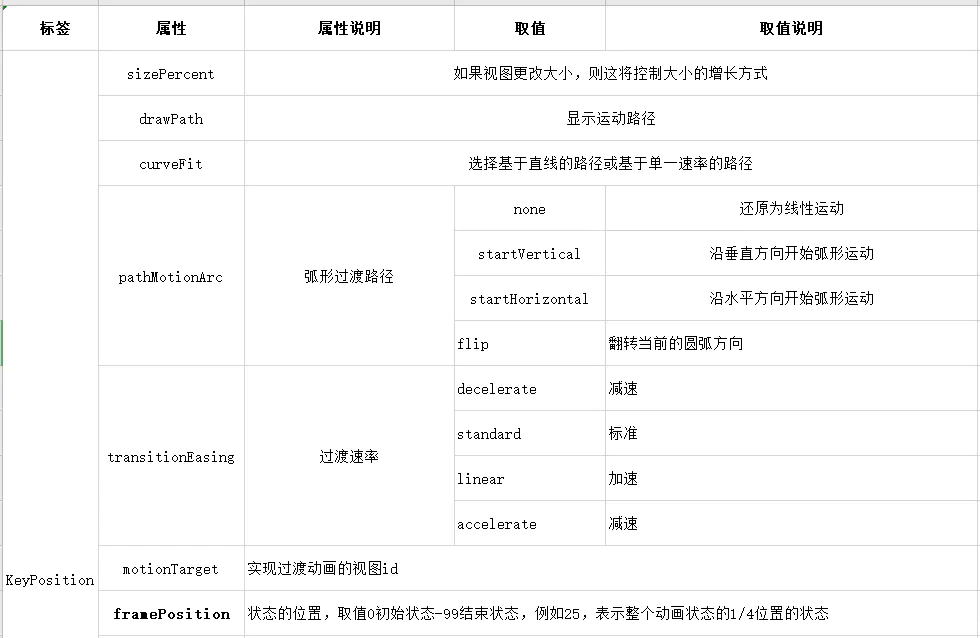

KeyPosition标签：用来定义整个运动动画中某个状态的位置，相比于静态的TransitionSet标签来说，更加灵活。

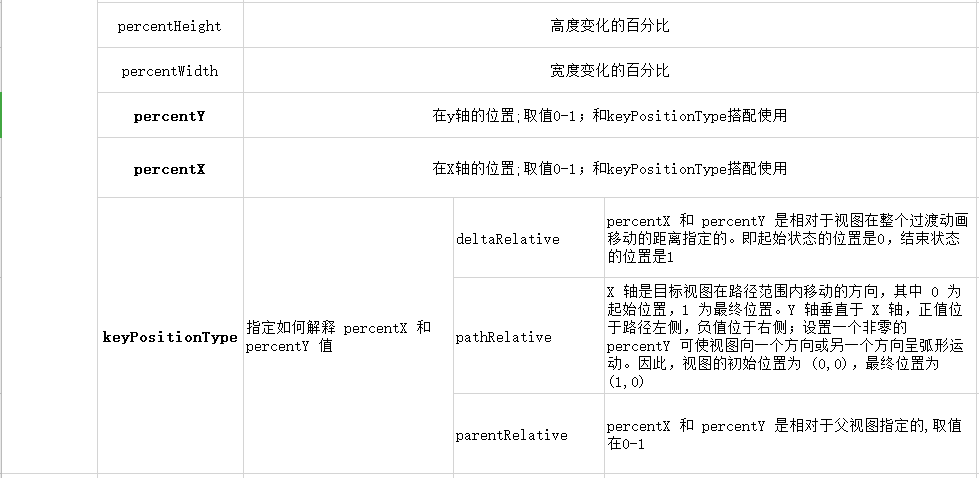

重点属性解释：

framePosition：当前关键帧的位置，把整个运动动画分成100个位置，取值0到99，那么初始状态的位置就是0，结束状态就是99。

keyPositionType:参考坐标系的选择，决定了percentX和percentY属性取值的结果。

取值:parentRelative表示坐标系基于父视图。例如在开头的demo，加上下面的关键帧：

代码定义了运动动画过程的中间位置framePosition="50",参考系选择了相对父视图坐标keyPositionType="parentRelative"。由于父视图是全屏，所以坐标系原点在屏幕的左上角，percentY="0.5"和percentX="0.25"则表示正方形在父视图高度的1/2，宽度1/4的位置。

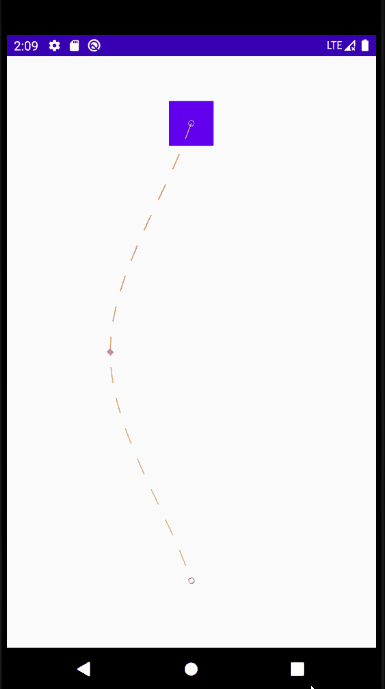

效果图

将keyPositionType属性改为deltaRelative,即坐标系选择参照整个过渡动画的位置，那么起始状态的位置就是原点（0,0），结束状态的位置就是终点（1,1）。这里由于原点和终点在x轴上的距离是0，所以percentX="0.25"是没有效果的。

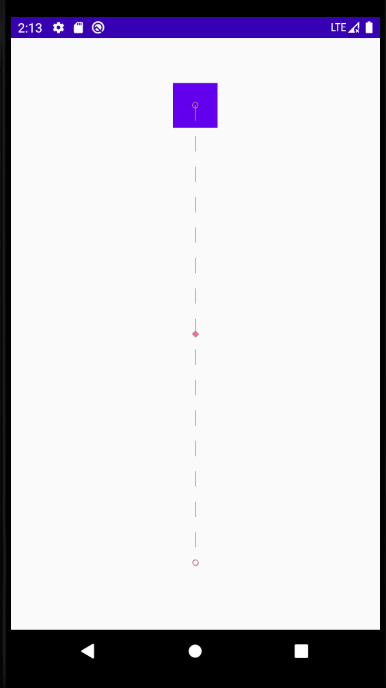

效果图：

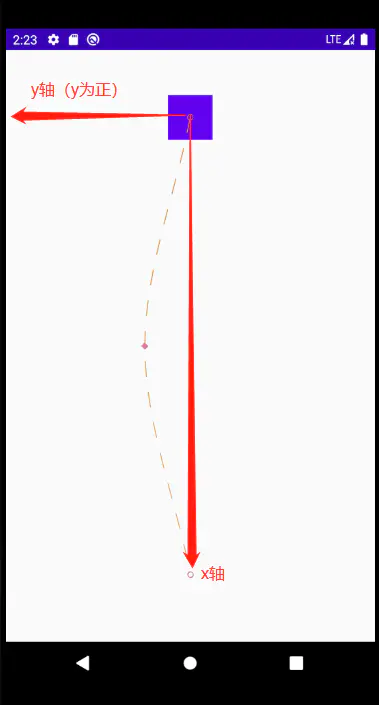

将keyPositionType属性改为pathRelative,即坐标系选择参照整个运动路径，即起始和终点的直线距离构成X轴，此时y轴就有正负之分，表示在X轴的左边还是右边。x轴和y轴的长度都是等于路径的长度。

例如代码如下：

效果图：

代码如下,percentY改为-1：

效果图：

percentWidth和percentHeight属性表示视图自身大小，如果整个动画过程中，视图大小不存在变化，是没有效果的。例如文章开始的demo就是没有效果的，可以将正方形在起始状态和结束状态的大小改为不一致，就可以看到效果。percentWidth和percentHeight属性会导致sizePercent属性失效。

属性关键帧

KeyAttribute相对于位置关键帧，属性关键帧更注重的是属性，而不是某位置。例如常见的位移、旋转动画。属性有：
