Android-高级-UI-进阶之路(四)-Paint-渲染-滤镜-xfermode-使用

// 设置绘制路径的效果，如点画线等
PathEffect setPathEffect(PathEffect effect);
// 设置MaskFilter，可以用不同的MaskFilter实现滤镜的效果，如滤化，立体等
MaskFilter setMaskFilter(MaskFilter maskfilter);
// 设置Typeface对象，即字体风格，包括粗体，斜体以及衬线体，非衬线体等
Typeface setTypeface(Typeface typeface);
// 设置光栅化
Rasterizer setRasterizer(Rasterizer rasterizer);
// 在图形下面设置阴影层，产生阴影效果，radius为阴影的角度，dx和dy为阴影在x轴和y轴上的距离，color为阴影的颜色
// 注意：在Android4.0以上默认开启硬件加速，有些图形的阴影无法显示。关闭View的硬件加速 view.setLayerType(View.LAYER_TYPE_SOFTWARE, null);
void setShadowLayer(float radius, float dx, float dy, int color);
// 设置文本对齐
void setTextAlign(Align align);
// 设置字体大小
void setTextSize(float textSize);
// 设置文本缩放倍数，1.0f为原始
void setTextScaleX(float scaleX);
// 设置斜体文字，skewX为倾斜弧度
void setTextSkewX(float skewX);

复制代码

Paint 高级使用

渲染

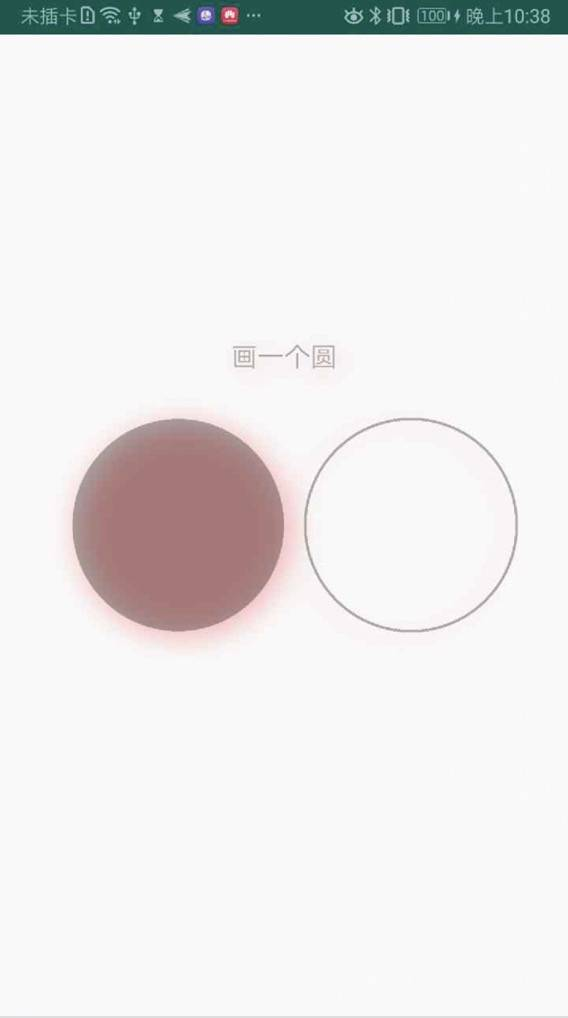

1. 绘制图像阴影效果 setShadowLayer

val paint = Paint()
paint.setStyle(Paint.Style.FILL)
paint.setColor(Color.BLACK)
// 设置透明度，要在setColor后面设置才生效
paint.setAlpha(80)
// 如果不关闭硬件加速，setShadowLayer无效
setLayerType(View.LAYER_TYPE_SOFTWARE, null)
// (阴影的半径，X轴方向上相对主体的位移，Y轴相对位移)
paint.setShadowLayer(50f, 10f, 10f, Color.RED)
paint.setTextSize(50f)

// cx和cy为圆点的坐标
val radius = 200
val offest = 40

val startX = width / 2 - radius
val startY = height / 2
canvas.drawText(“画一个圆”, width / 2 - 100f, height / 2f - 300, paint)
canvas.drawCircle(startX.toFloat(), startY.toFloat(), radius.toFloat(), paint)

paint.setStyle(Paint.Style.STROKE)
paint.setStrokeWidth(5f)
paint.setShadowLayer(50f, -20f, 10f, Color.RED)
canvas.drawCircle(startX + radius * 2 + offest.toFloat(), startY.toFloat(), radius.toFloat(), paint)
复制代码

2. 为 Bitmap 设置图形渲染 BitmapShader

class MyGradientView : View {
private var mPaint: Paint? = null
private var mBitMap: Bitmap? = null
private var mWidth: Int = 0
private var mHeight: Int = 0
private val mColors = intArrayOf(Color.RED, Color.GREEN, Color.BLUE, Color.YELLOW)
constructor(context: Context?) : super(context) {
init()
}

constructor(context: Context?, attrs: AttributeSet?) : super(context, attrs) {
init()
}
constructor(context: Context?, attrs: AttributeSet?, defStyleAttr: Int) : super(context, attrs, defStyleAttr)

private fun init() {
mBitMap = (resources.getDrawable(R.mipmap.girl_gaitubao) as BitmapDrawable).bitmap
mPaint = Paint()
mWidth = mBitMap!!.getWidth()
mHeight = mBitMap!!.getHeight()
}

override fun onDraw(canvas: Canvas) {
super.onDraw(canvas)
/**

• TileMode.CLAMP 拉伸最后一个像素去铺满剩下的地方
• TileMode.MIRROR 通过镜像翻转铺满剩下的地方。
• TileMode.REPEAT 重复图片平铺整个画面（电脑设置壁纸）
• 在图片和显示区域大小不符的情况进行扩充渲染
  /
  /*
• 位图渲染，BitmapShader(@NonNull Bitmap bitmap, @NonNull TileMode tileX, @NonNull TileMode tileY)
• Bitmap:构造shader使用的bitmap
• tileX：X轴方向的TileMode
• tileY:Y轴方向的TileMode
  */
  val bitMapShader = BitmapShader(
  mBitMap!!, Shader.TileMode.MIRROR,
  Shader.TileMode.MIRROR
  )
  //设置图片效果
  mPaint!!.setShader(bitMapShader)
  //抗锯齿
  mPaint!!.setAntiAlias(true)
  //绘制圆
  canvas.drawCircle(width/2f,height/2f,mHeight.toFloat(),mPaint!!)
  }
  }

参数的意思我注释很详细，我就不在过多说明了。

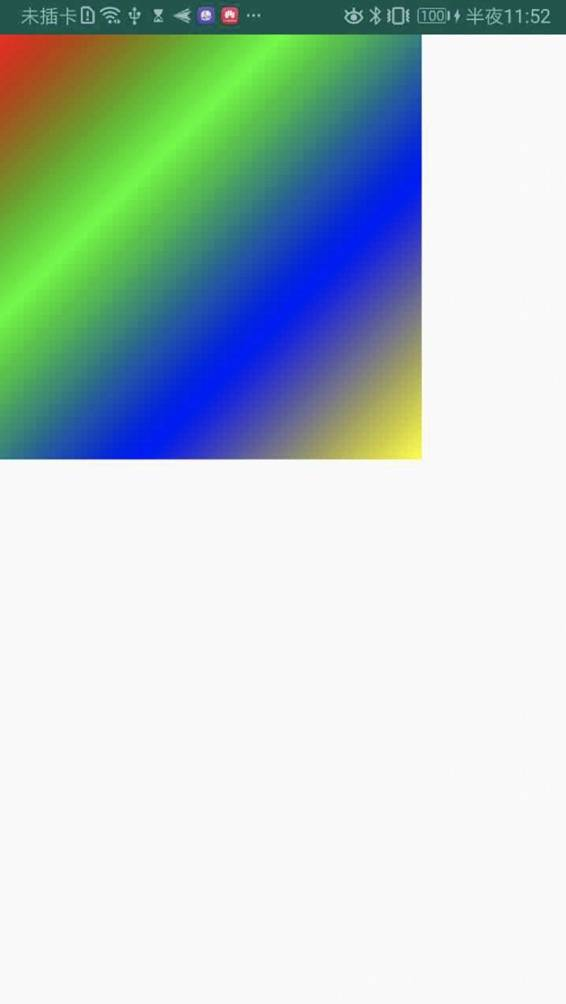

3. 线性渲染 LinearGradient

/**线性渲染

• x0, y0, 起始点
• x1, y1, 结束点
• int[] mColors, 中间依次要出现的几个颜色
• float[] positions 位置数组，position的取值范围[0,1]，作用是指定几个颜色分别放置在那个位置上，
• 如果传null，渐变就线性变化。
• tile 用于指定控件区域大于指定的渐变区域时，空白区域的颜色填充方法
  */
  var linearGradient = LinearGradient(
  0f, 0f, 800f, 800f,
  mColors, null, Shader.TileMode.CLAMP
  )
  // var linearGradient = LinearGradient(0f, 0f, 400f, 400f, mColors, null, Shader.TileMode.REPEAT)
  mPaint!!.setShader(linearGradient)
  canvas.drawRect(0f, 0f, 800f, 800f, mPaint!!)

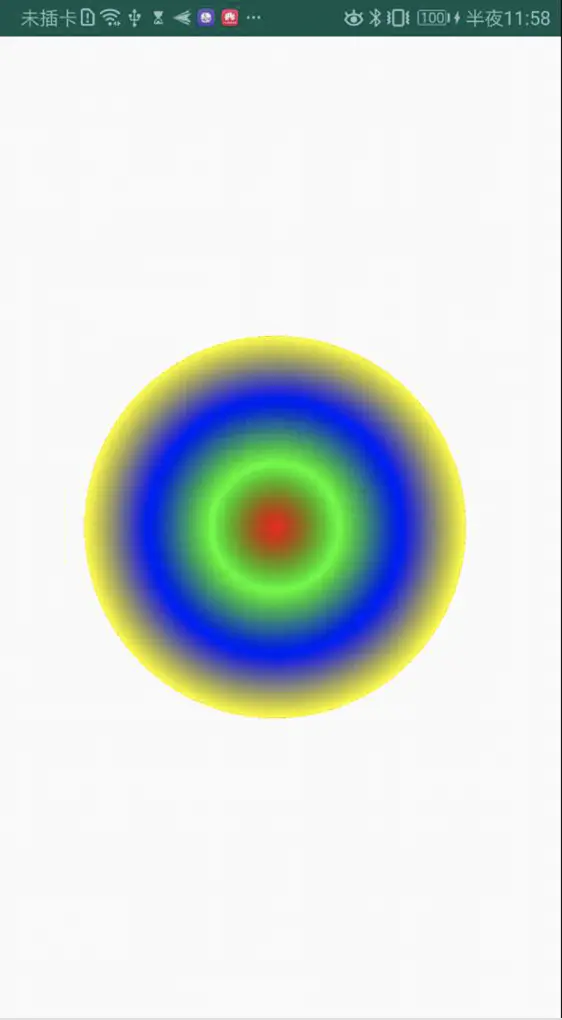

4. 环形渲染 RadialGradient

/**
*

• 环形渲染
• centerX ,centerY：shader的中心坐标，开始渐变的坐标
• radius:渐变的半径
• centerColor,edgeColor:中心点渐变颜色，边界的渐变颜色
• colors:渐变颜色数组
• stops:渐变位置数组，类似扫描渐变的positions数组，取值[0,1
