PPP MP链路实验

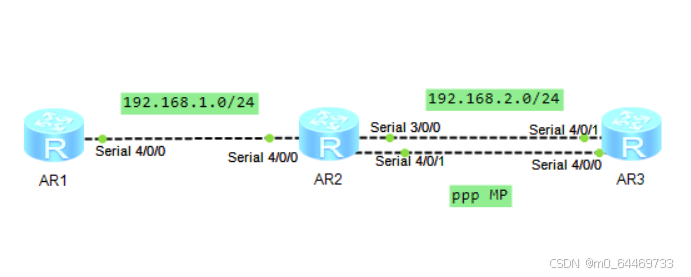

一、实验拓扑

二、实验需求

（1）R1和R2使用PPP链路直连，R2和R3把2条PPP链路捆绑为PPP MP直连

（2）按照图示配置IP地址

（3）R2对R1的PPP进行单向chap验证

（4）R2和R3的PPP进行双向chap验证

三、实验思路

（1）按照图示将 R1 和 R2 通过 PPP 链路直连，R2 和 R3 通过两条 PPP 链路直连。

（2）进行IP地址的配置，确保网络连通性

（3）R2 对 R1 的单向 CHAP 验证配置，在 R2 上创建用于验证的用户名和密码。在 R2 的接口配置中启用 CHAP 验证，并指定对端（R1）的用户名和验证方式。R1 无需配置对 R2 的验证。

（3）在 R2 和 R3 上分别创建对方的用户名和密码。在 R2 和 R3 的相关接口配置中启用双向 CHAP 验证，并指定对方的用户名和验证方式。

（4）测试与验证，通过R2分别访问R1、R3

四、实验步骤

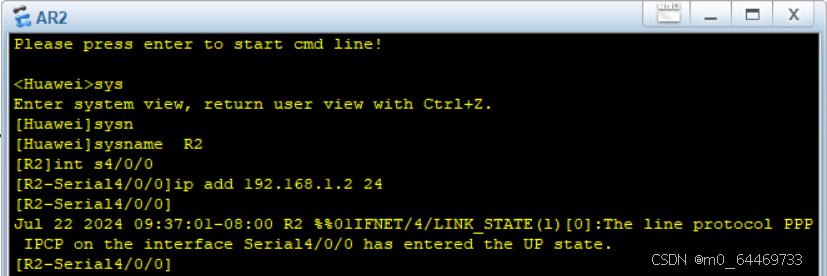

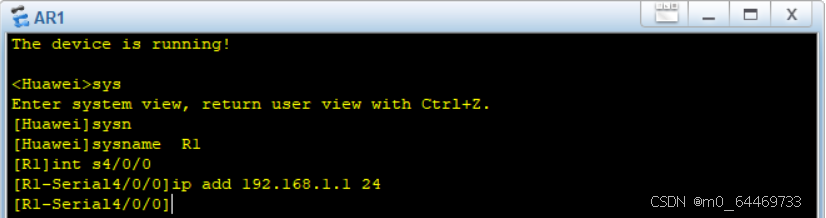

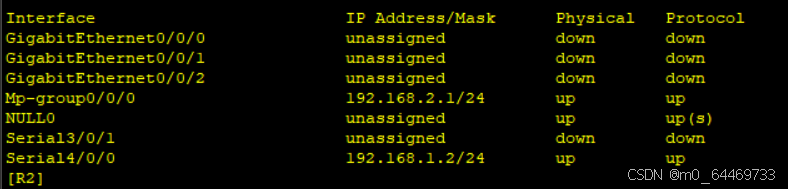

(1) 配置相关IP，并进行PPP链路捆绑

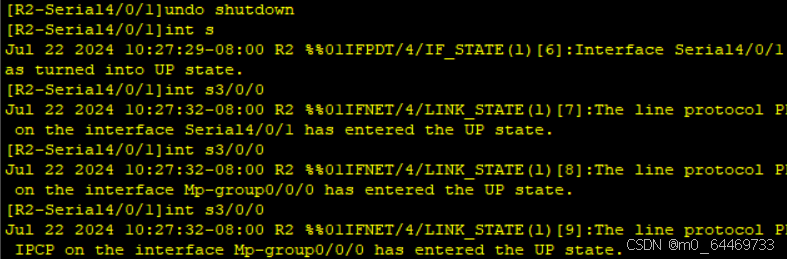

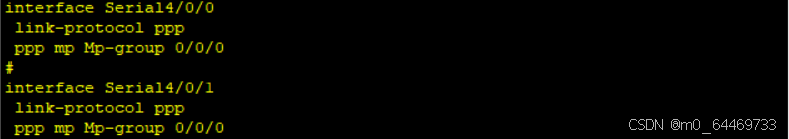

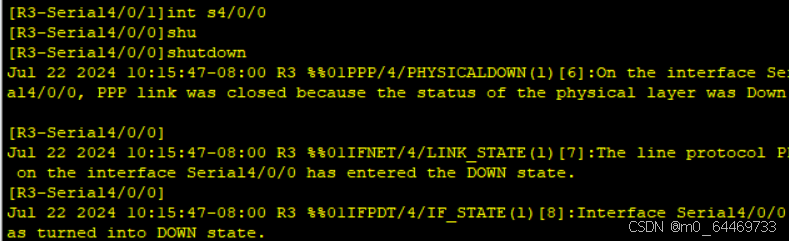

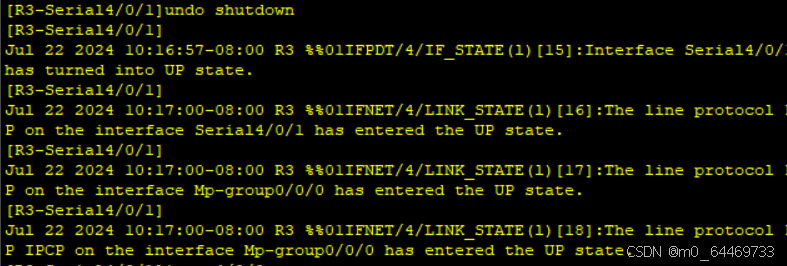

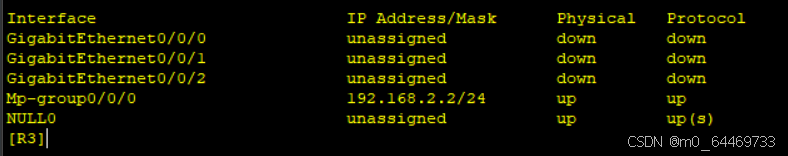

    PPP MP链路聚合

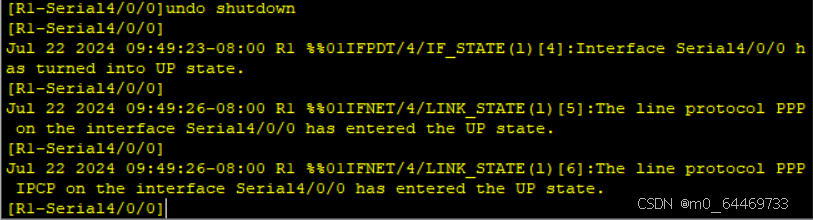

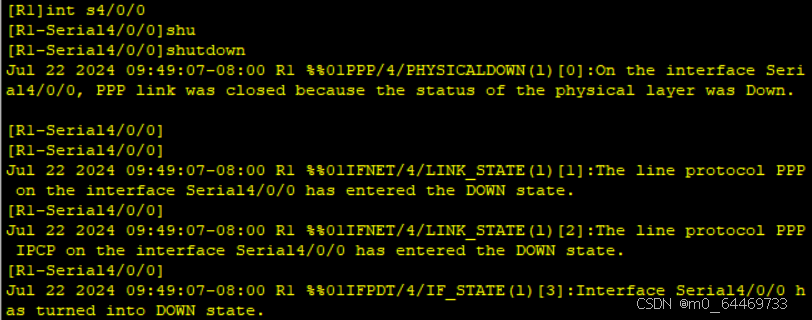

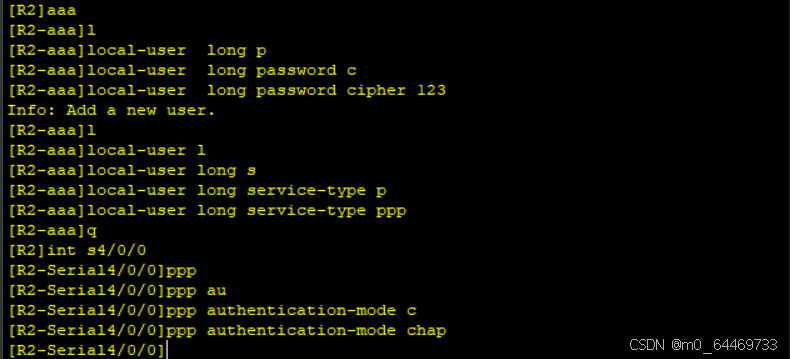

(2) R2对R1的单向chap认证

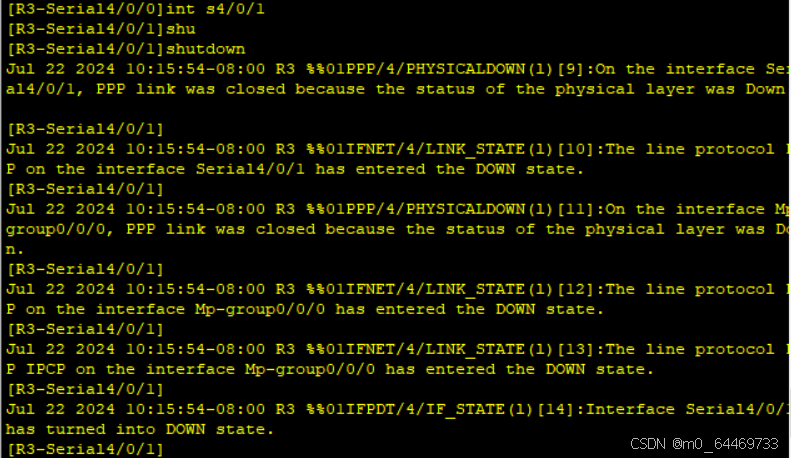

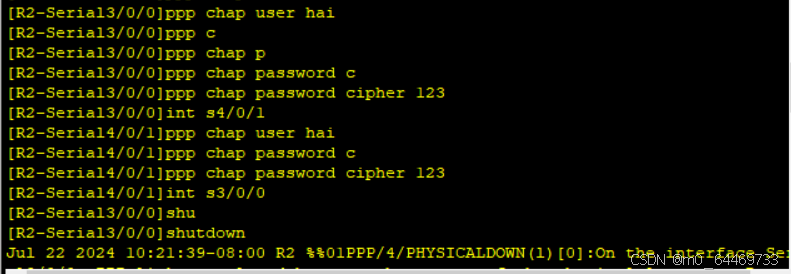

(3) R2与R3的PPP进行双向chap验证

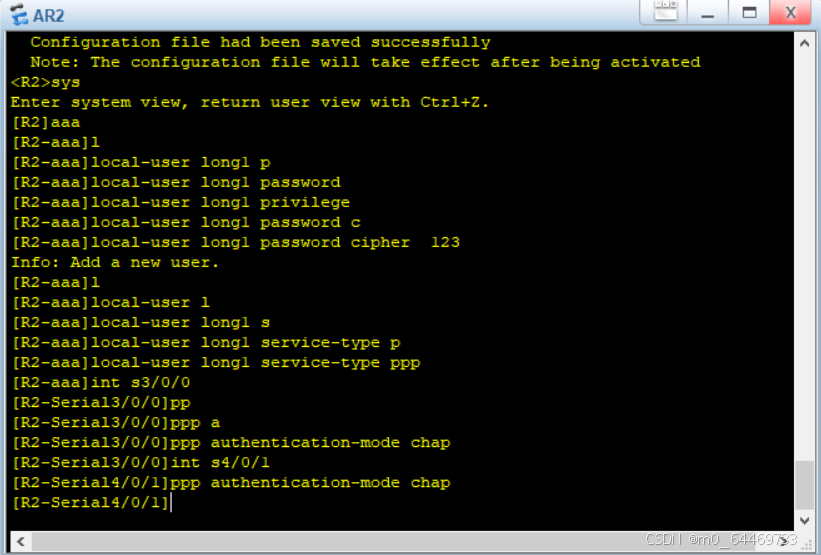

R2为主验证方，R3为被验证方

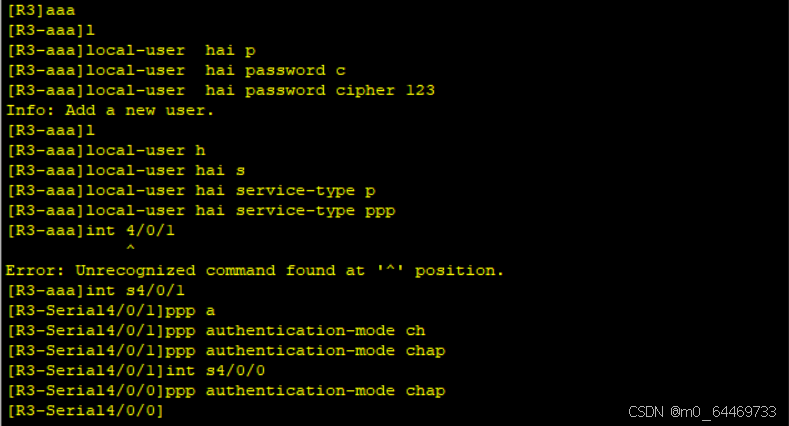

R3为主验证方，R2为被验证方

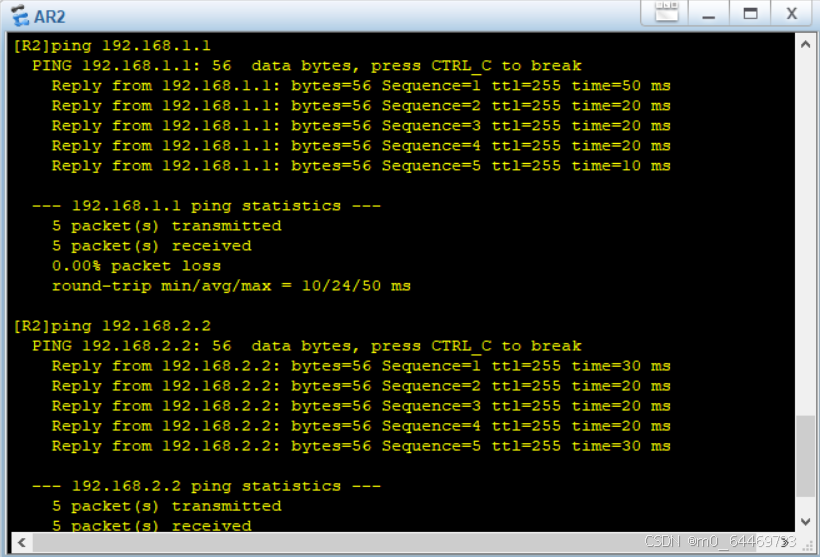

（4）测试与验证

五、实验总结

通过这次实验，我们深入理解了 PPP 协议的工作原理和配置方法，尤其是 CHAP 验证机制在保障链路安全方面的重要作用。同时，也掌握了如何将多条 PPP 链路捆绑以提升网络性能。
