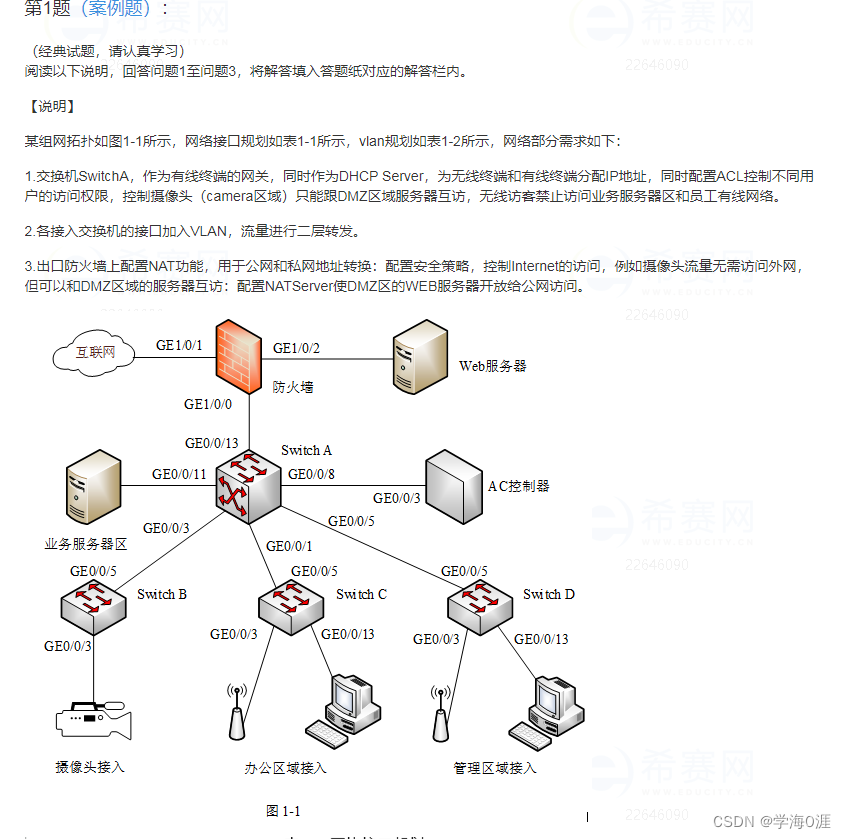

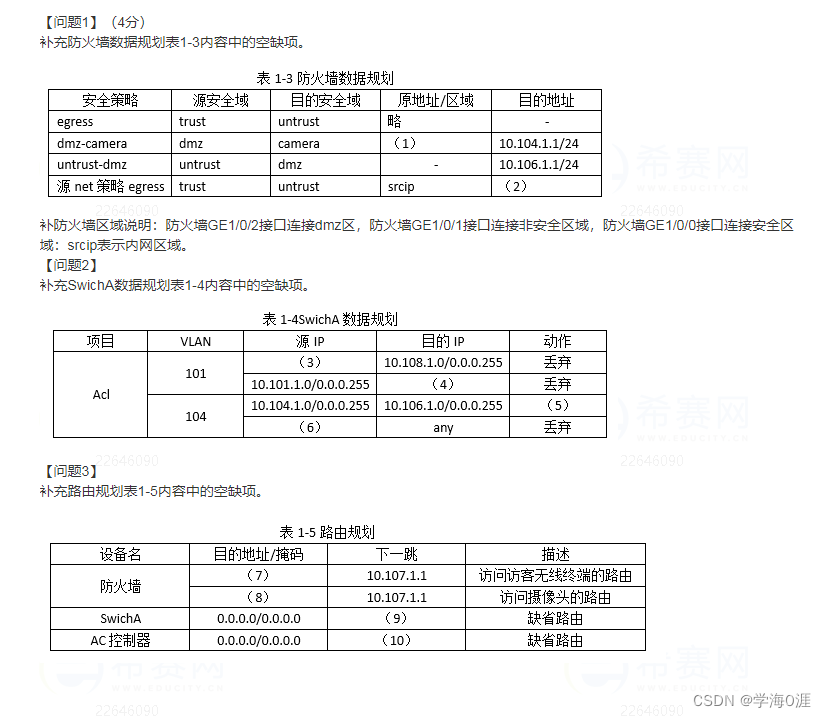

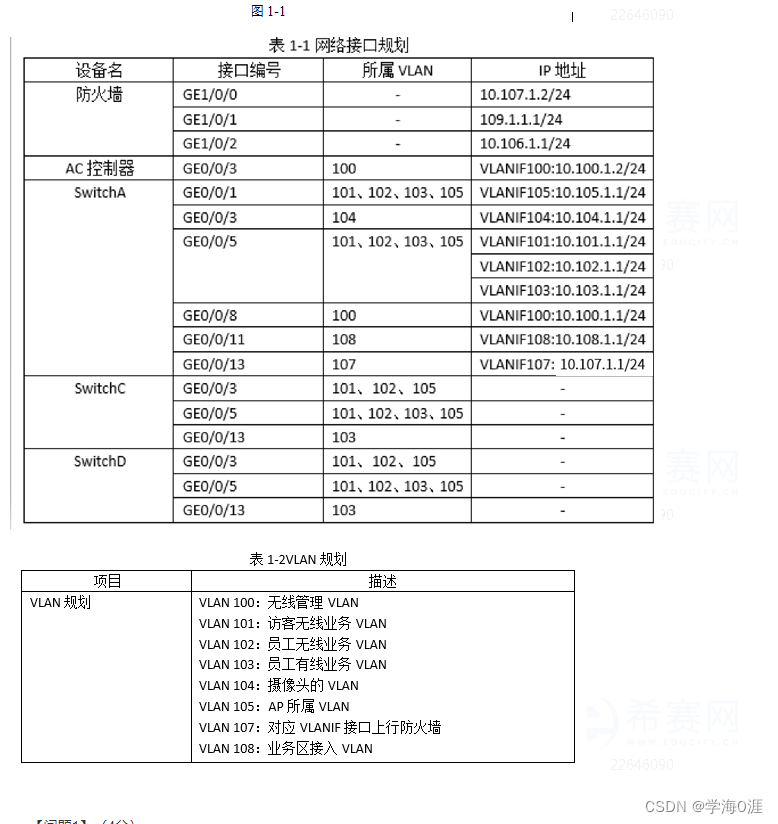

小型企业组网（2019年软考网络工程师下午题第一题）

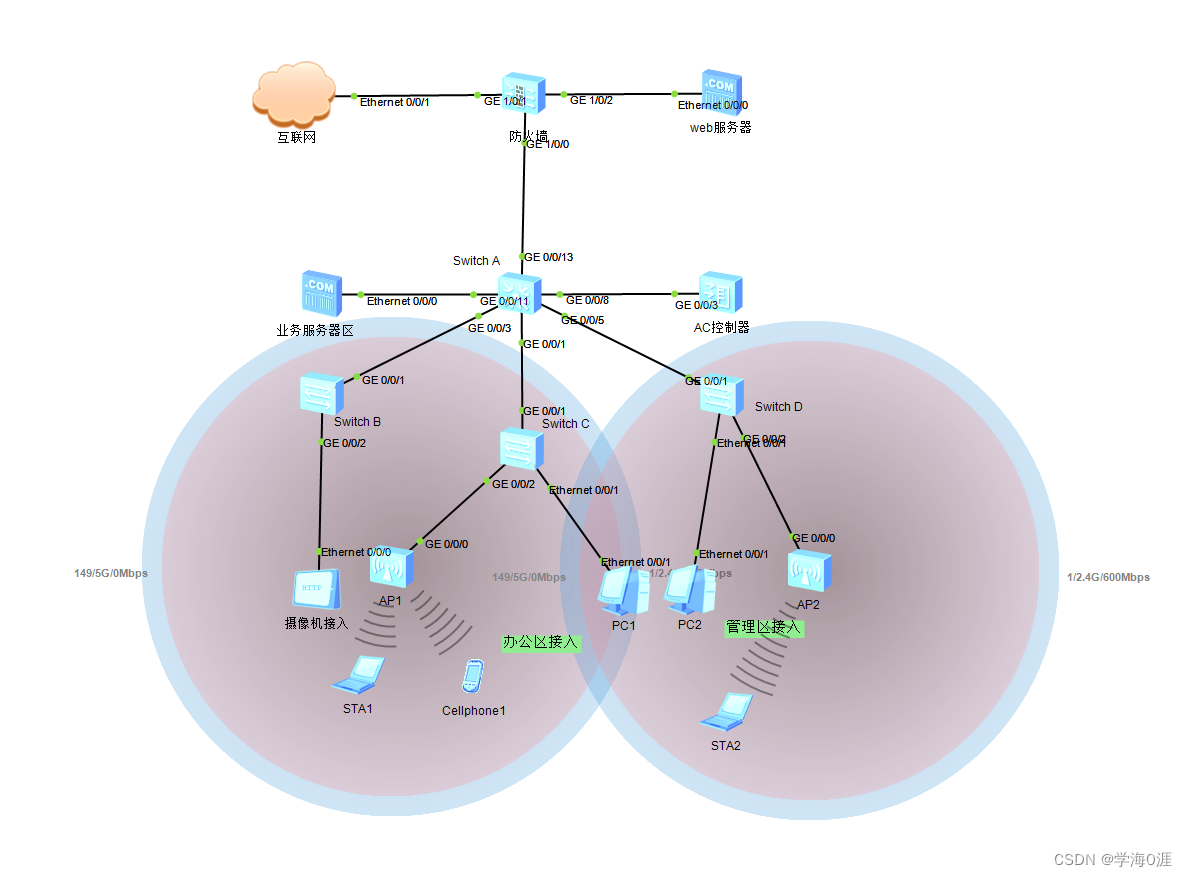

这是我在看软考题目时做的，按照题目要求，在vlan管理上做了些许变动，但也基本能实现所有的功能，最后一张图是我用ENSP做的拓扑图及相关配置，具体内容如下：

---







 1、VLAN二层转发：

核心交换机Switch_A:
sy
sys Switch_A
vlan batch 100 101 102 103 104  107 108
interface g0/0/1
port link-type trunk
port trunk allow-pass vlan 101 102 103 100
interface g0/0/3
port link-type access
port default vlan 104
interface g0/0/5
port link-type trunk
port trunk allow-pass vlan 101 102 103 100
interface g0/0/8
port link-type trunk
port trunk allow-pass vlan 100
int g0/0/11
port link-type access
port default vlan 108
int g0/0/13
port link-type access
port default vlan 107

汇聚交换机Switch_C:
system-view
sysname Switch_C
vlan batch 101 102 103 100
interface g0/0/1
port link-type trunk
port trunk allow-pass vlan 101 102 103 100
int g0/0/2
port  link-type trunk
port trunk allow-pass vlan 101 102 100
port trunk pvid vlan 100
int e0/0/1
port link-type access
port default vlan 103

汇聚交换机Switch_D:
system-view
sysname Switch_D
vlan batch 101 102 103 100
interface g0/0/1
port link-type trunk
port trunk allow-pass vlan 100 101 102 103 105
int g0/0/2
port  link-type trunk
port trunk allow-pass vlan 100 101 102 105
port trunk pvid vlan 100
int e0/0/1
port link-type access
port default vlan 103

2、三层网络
