华为防火墙做出口网关

配置要求：

1）PC1和PC2可以ping通dmz区域的172.16.1.100服务器（web服务器）
2）PC1和PC2可以ping通202.16.3.1，需要使用Easy-IP NAT
3）202.16.2.1主机使用http协议访问dmz发布到untrust区域服务器的IP地址202.16.1.50

---

内容：

1、掌握基本接口配置

2、掌握静态路由配置，

3、掌握防火墙安全策略及内容

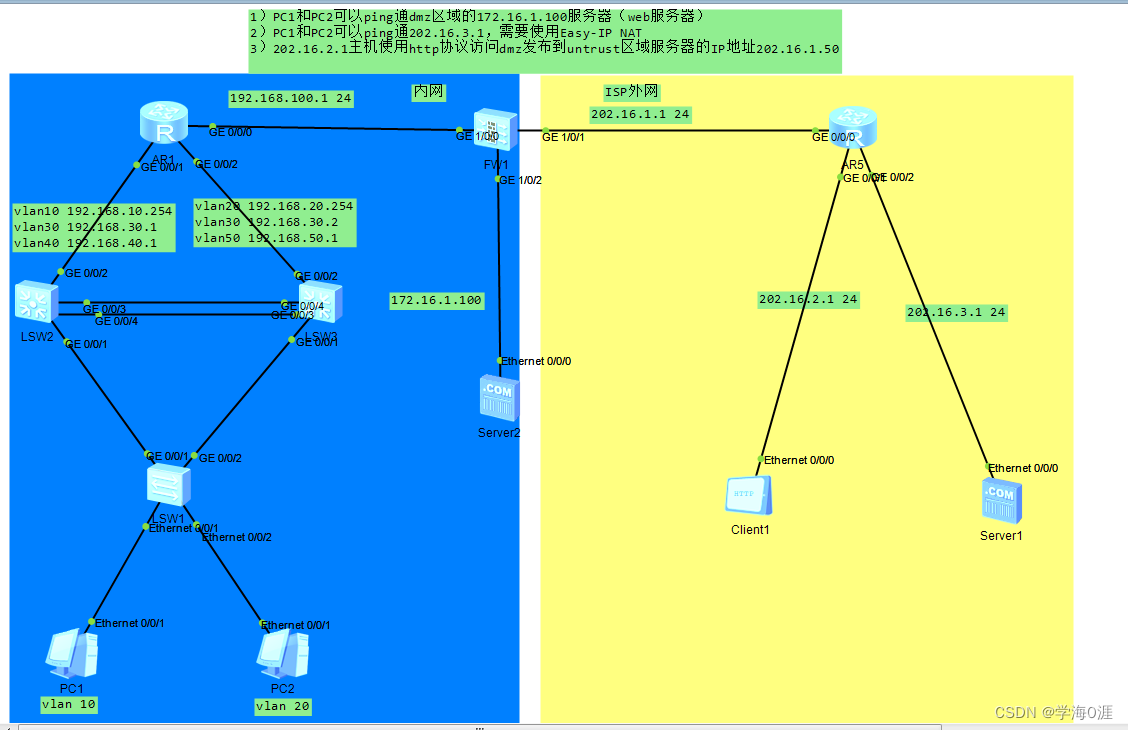

拓扑图如下：



 各设备配置如下：

交换机配置：

SW1配置：
sy
sys SW1
v b 10 20 创建VLAN
int e0/0/1
po link-type ac 接口模式为access
po de v 10 加入vlan10
int e0/0/2
po link-type ac
po de v 20
int g0/0/1
po link-type tr 接口模式为trunk（干路传输）
po tr allow-pass v al 允许所有vlan通过
int g0/0/2
po link-type tr
po tr allow-pass v al
stp instance 0 root primary 设置该交换机为根交换机

SW2配置
sy
sys SW2
v b 10 30 40 创建vlan
dhcp en 打开DHCP功能
int v 10  进入vlanif 10
ip add 192.168.10.254 24  创建vlanif 10 地址（用户地址）
dhcp sel int  DHCP从接口分配
int v 30
ip add 192.168.30.1 24 SW2与SW3接口地址
int v 40
ip add 192.168.40.1 24 与R1接口地址
int g0/0/1
po link-type tr
po tr allow-pass v al
int g0/0/2
po link-type ac
po de v 40
int eth-trunk 1 创建聚合口
po link-type tr
po tr allow-pass v a
